1-384路綜合復用電話光端機（4U）

型號：FC2P-O384F4R2/FC2P-S384F4R2次留言

描述：4U機框插卡式提供1-384路電話光端機另可加E1插卡4路線速100M或1000M以太網Console網管可SNMP網管。

產品描述
       1-384路綜合復用電話光端機是公司研制的PCM光纖傳輸專用超大規模集成電路的基礎上開發的點對點光傳輸設備?；谀K化設計，設備為4U機框，提供1-384路電話，4路10/100M快速以太網接口(線速100M)或者4路10/100/1000M千兆以太網接口(線速1000M)或者4路物理隔離百兆以太網接口(每路線速獨立帶寬100M)。還可以4路擴展業務接口比如RS232/485/422異步數據/TTL信號、開關量信號等傳輸通道，應用十分靈活。
功能特點
◆ 本電話光端機基于自主知識產權的集成電路；
◆ 插卡式設計，方便有問題的話路更換，避免了整體式設備1路電話出問題整機都需更換的問題；
◆ 擴容方便，增加板卡即可，維護方便，更換板卡即可；
◆ 設備為4U 19英寸機框，總共有一個光口板與16個16路或24路電話功能板組成，光口板提供4路百兆/千兆以太網接口+一個光接口+2個擴展業務接口比如RS232/RS485/RS422異步數據、開關量信號等，每個功能板可以插入網管板，24路FXO/FXS板，8路EM2/4線板，E1接口板，8路串口數據板；
有以下類型以太接口的光口板可選：
4路百兆以太（交換或邏輯隔離），網絡總帶寬100M；
4路千兆以太（交換或邏輯隔離），網絡總帶寬1000M；
4路物理隔離百兆以太，網絡總帶寬4x100M；
4路百兆+2路千兆物理隔離以太網絡總帶寬4x100M+2x1000M；
4路千兆物理隔離以太網絡總帶寬4x1000M。
◆ 此設備最大配置為384路，如要配置SNMP網管，去掉一個16路或24路電話板，如要配置1*N個E1板，去掉1*N個24路電話板塊；
◆ 384路語音，支持來電顯示功能與反極性計費功能；
◆ 支持各個站點的相互放號功能；
◆ 語音口支持FXO口和FXS口，F(xiàn)XO口與程控交換機對接，F(xiàn)XS口與用戶的電話機相連；
◆ 可選的4路以太網接口為交換口，也可劃分VLAN；
◆ 以太網接口速率為百兆或千兆可選，全雙工/半雙工自適應；
◆ 具備在本端查看顯示遠端設備工作狀態功能；
◆ 無中繼傳輸距離可達2~120公里；
◆ 多種電源方式可選：AC220V、DC-48V/DC24V等；
◆ DC-48V/DC24V電源具備極性自動檢測功能，安裝時無需區分正負極；
◆ 電話接口帶防雷保護，防雷達到GB/T17626.5(IEC61000-4-5) 短路電流波8/20μs，開路峰值輸出電壓6KV標準。
技術參數
◆ 光纖部分
   光口：1，2（1+1 光備份）
   光纖：單纖雙纖
   光纖接口：FC/SC/ST/LC(SFP)
   波長：850nm/1310nm 多模；1310nm/1550nm 單模
   無中繼傳輸距離：20~120Km
   典型發射功率:
   單模1310/1550nm：≥-9dBm
   多模850nm：-18dBm
   多模1310nm: -25dBm
   接受靈敏度范圍：-28dBm~- 40dBm
◆ 10/100M以太網接口
   協    議：符合IEEE 802.3，IEEE 802.1Q(VLAN)
   速    率：10/100M自適應，全/半雙工完全自適應
   MAC地址表：可以學習4096個MAC地址
   物理接口：RJ45座 支持Auto-MDIX（交叉/直通線自適應）
◆ 10/100/1000M以太網接口
   協    議： 符合IEEE 802.3z，IEEE 802.3ab
   速    率：10/100/1000M自適應，全/半雙工完全自適應
   MAC地址表：可以學習4096個MAC地址
   物理接口：RJ45座 支持Auto-MDIX（交叉/直通線自適應）
◆ E1 接口
   設備接口：        設備接口符合G.703建議
   速   率：            2048Kb/s±50ppm
   碼   型：            HDB3
   阻   抗：            非平衡式 75Ω/平衡式 120Ω?
                            非平衡式配同軸接口適配器，可適配75-2/3同軸電纜
   抖動特性：       滿足G.742、G.823建議
   輸入口允許衰減：0～6dBm
◆ FXS 用戶電話口/公務電話口
   振鈴電壓：       75V
   振鈴頻率：       25Hz
   二線輸入阻抗：600Ω(摘機)
   回損：              20dB
◆ FXO 中繼口
   振鈴檢測電壓：35V
   振鈴檢測頻率：17Hz-60Hz
   二線輸入阻抗：600Ω(摘機)
   回損：               20 dB
◆ E&M 2/4線接口
   E&M類型：    TYPE V
   E線最大電流：22mA;飽和電壓：3V
   M線恒定電流：7mA; 最小檢測電流：5mA
   AD增益：0dB;
   DA增益：0dB
   2/4線輸入阻抗：600Ω
◆ 磁石電話接口
   振鈴電壓：75V
   振鈴頻率：25Hz
   二線輸入阻抗：600Ω(摘機)
   回損：20dB
◆ 電氣和機械特性
   系統電源：        AC180V ～260V；DC –48V；DC +24V
   功耗：               ≤30W
   外觀結構:         485（長）X365（寬）X195（高）mm 19英寸 4U機架式
◆ 環境指標
   工作溫度：       -10℃—+60℃
   儲存溫度：       -40℃—+85℃
   工作濕度：       0%—95%（無凝結）
   MTBF：           ＞100000小時

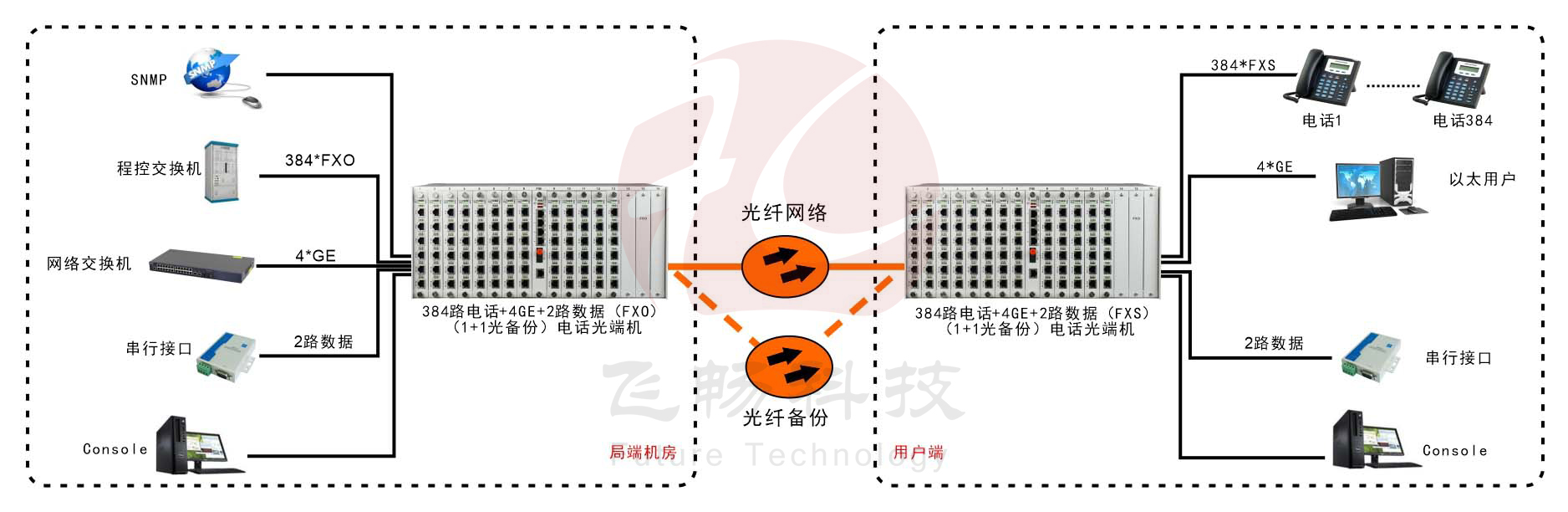

應用方案

384路綜合復用電話光端機

備注：以太口均為線速100M或1000M帶寬，并可以根據用戶的要求進行端口隔離或者802.1Q VLAN劃分。

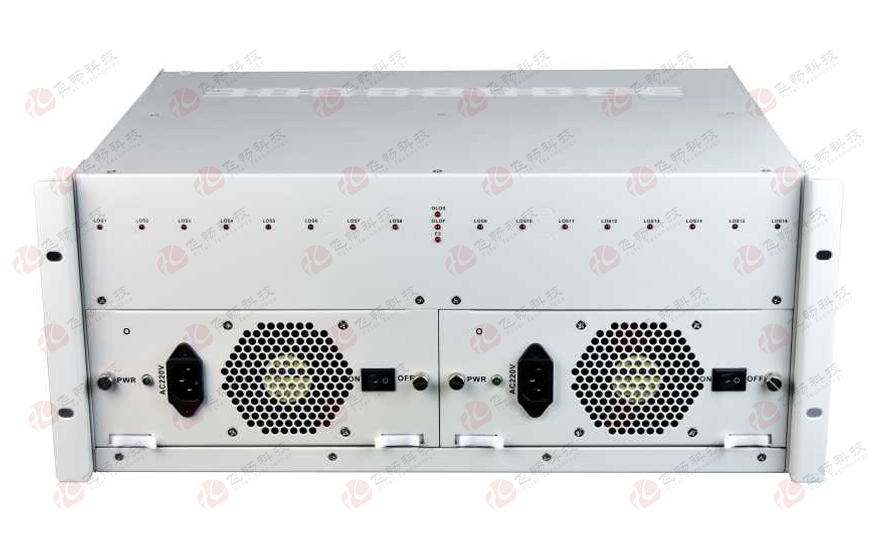

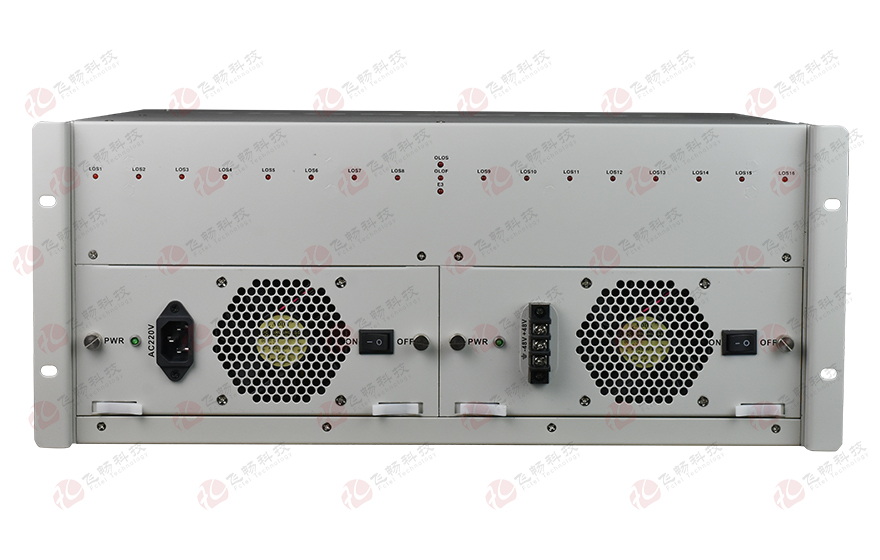

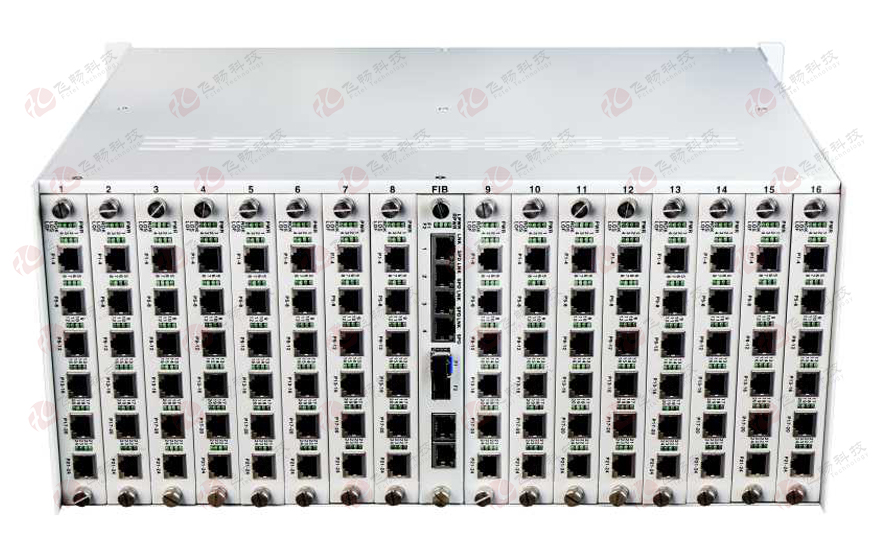

產品尺寸
