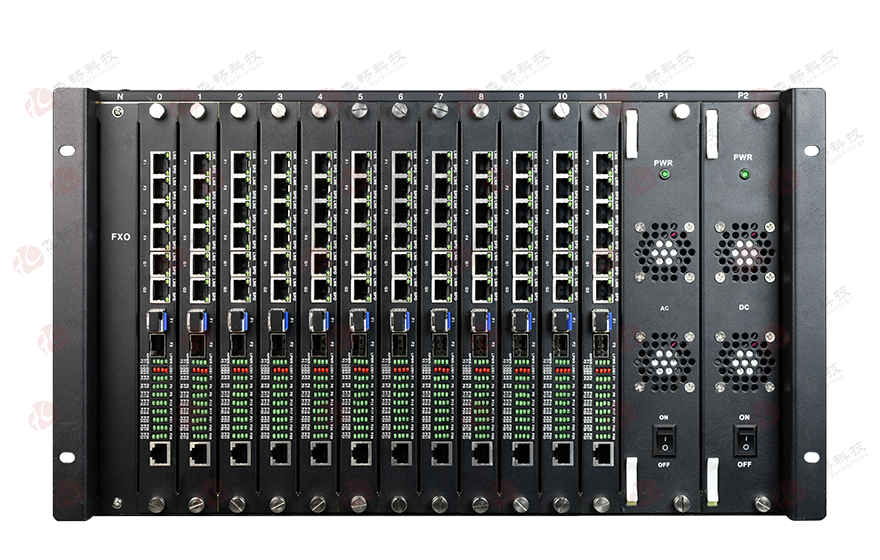

6U機框插卡式 32路電話+4E1+4FE+2GE物理隔離多業務電話光端機

型號：FCP-O32E4F4pG2p次留言

描述：本設備是在本公司研制的E1線路傳輸專用超大規模集成電路的基礎上開發的點對多點傳輸設備。局端為6U機框，可以插入13塊多業務光端機卡。設備可以插SNMP網管，實現SNMP集中管理。 每

產品描述
       本設備是在本公司研制的E1線路傳輸專用超大規模集成電路的基礎上開發的點對多點傳輸設備。局端為6U機框，可以插入13塊多業務光端機卡。設備可以插SNMP網管，實現SNMP集中管理。
       每個多業務光端機卡片提供32路電話接口；4路E1接口；4路百兆以太網接口，2路千兆以太網接口;6路以太網電口都有自己獨立的帶寬，6路以太網總帶寬為2400M，以太網信號也完全物理隔離，有2個SFP光口（1+1光備份）；設備內部電路部分采用全數字電路，整機工作可靠、穩定，功耗低，集成度高，體積小，易于安裝維護。
功能特點
◆基于自主知識產權的集成電路光纖線路總帶寬為3.125G；
◆基6U 13槽機框，最多可以插入13塊多業務卡；可支持SNMP網管；
◆E1接口符合G.703 建議，采用全數字化時鐘恢復和平滑鎖相技術；
◆4路百兆以太網為10/100M，全/半雙工完全自適應每個以太網電口都有自己獨立的百兆帶寬物理隔離；
◆2路千兆以太網10/100/1000M全/半雙工完全自適應每一路有獨立的1000M帶寬物理隔離；
◆百兆與千兆以太網支持VLAN超長數據包的傳輸，可以與支持IEEE802.1Q協議的交換機產品匹配使用，可以支持最大包長10240的巨幀以太包；
◆具備防以太網環回功能(當光線路發生環回時，以太網數據不會被環回，有效防止了因以太網環回可能導致的以太網絡癱瘓）；
◆32路語音接入，支持支持來電顯示功能/反極性計費/傳真功能；電話支持兩邊站點的相互放號功能；
◆32路語音接入，支持支持來電顯示功能/反極性計費/傳真功能；電話支持兩邊站點的相互放號功能；
◆設備帶掉電檢測功能，能檢測當光信號丟失時為對端設備掉電或是光纖不通；
◆光口無中繼傳輸距離可達2～80公里；提供1+1光口備份功能，雙光口備份功能確保業務永不間斷；
◆光口無中繼傳輸距離可達2～80公里；提供1+1光口備份功能，雙光口備份功能確保業務永不間斷；
技術參數
◆光纖部份
   光口：1，2（1+1 光備份）
   光口速率：3.125G
   光纖：單纖雙纖
   光纖接口：FC/SC/ST/LC(SFP)
   波長：850nm/1310nm多模；1310nm/1550nm單模
   無中繼傳輸距離：20~120Km
   典型發射功率:
         單模1310/1550nm：≥-9dBm
         多模850nm：-18dBm
         多模1310nm: -25dBm
   接受靈敏度范圍：-28dBm~- 40dBm
◆E1接口
   設備接口： 設備接口符合G.703建議
   速 率： 2048Kb/s±50ppm
   速 率： 2048Kb/s±50ppm
   阻 抗： 非平衡式75Ω/平衡式120Ω(非平衡式配同軸接口適配器，可適配75-2/3同軸電纜)
   抖動特性： 滿足G.742、G.823建議
   輸入口允許衰減：0～6dBm
◆10/100M以太網接口
   協 議：符合IEEE 802.3，IEEE 802.1Q(VLAN)
   速 率：10/100M自適應，全/半雙工完全自適應
   MAC地址表：可以學習4096個MAC地址
   物理接口：RJ45座 支持Auto-MDIX
◆10/100/1000M以太網接口
   協 議：符合IEEE 802.3ab，IEEE 802.3z
   速 率：10/100/1000M自適應m全/半雙工自適應
   MAC地址表：可以學習4096個MAC地址
   物理接口：RJ45座 支持Auto-MDIX
◆FXS 用戶電話接口
   振鈴電壓： 75V
   振鈴頻率： 25Hz
   二線輸入阻抗：600Ω(摘機)
   回?fù)p： 20dB
◆FXO 中繼接口
   振鈴檢測電壓：35V
   振鈴檢測頻率：17Hz-60Hz
   二線輸入阻抗：600Ω(摘機)
   回?fù)p： 20 dB
◆磁石電話接口
   振鈴電壓：75V
   振鈴頻率：25Hz
   二線輸入阻抗：600Ω(摘機)
   回?fù)p： 20dB
◆電氣和機械特征
   系統電源： AC180V～260V；DC–48V；DC+24V (支持雙電源冗余備份)
   功耗： ≤5W
   外觀結構：485(長)X200(寬)X45(高)mm 19英寸 1U機架式
   重量： 3.8Kg/臺
◆環境指標
   工作溫度：-10℃—+60℃
   儲存溫度：-40℃—+85℃
   工作濕度：0%—95%（無凝結）
   MTBF： ＞100000小時
◆產品規格
產品型號 FCP-O32E4F4pG2p
產品功能描述 在光纖上傳輸32路電話（FXO/FXS/2線音頻）+4路E1（75歐或120歐）+4路10/100M以太網(物理隔離)+2路10/100/1000M 以太網（物理隔離）+SNMP網管+（1+1）光纖備份，19英寸機架式，－48V或AC220V電源（可選）
業務端口描述 2個光口（1+1光備份）；32路電話接口；4路E1接口；4路百兆以太網接口；2路千兆以太網1個SNMP口
電源 AC220V或DC-48V（電源可選），支持電源冗余備份
產品尺寸 (長×寬×高) 485*250*267mm 6U機架式
重量 10.2Kg/臺

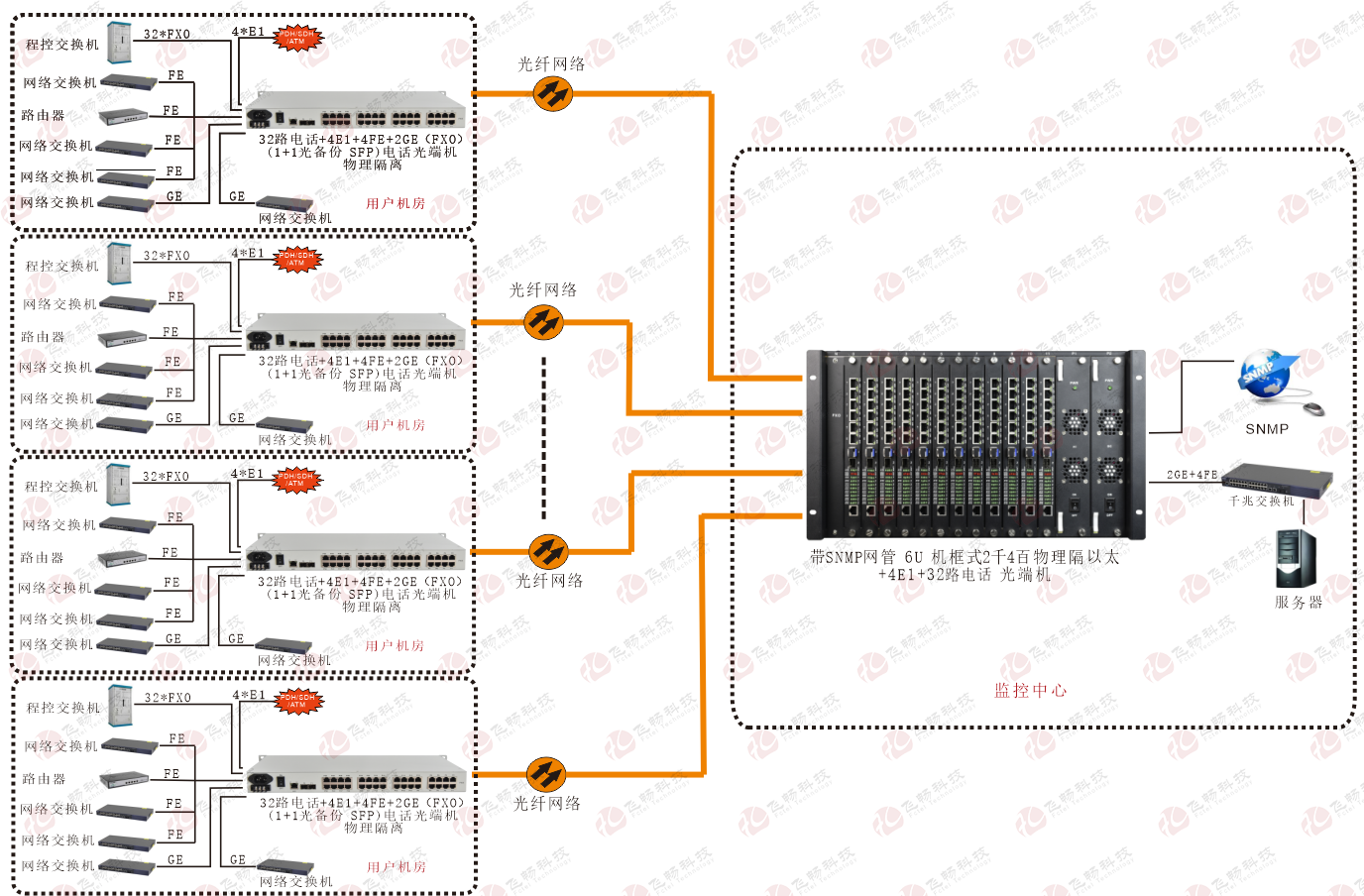

應用方案
