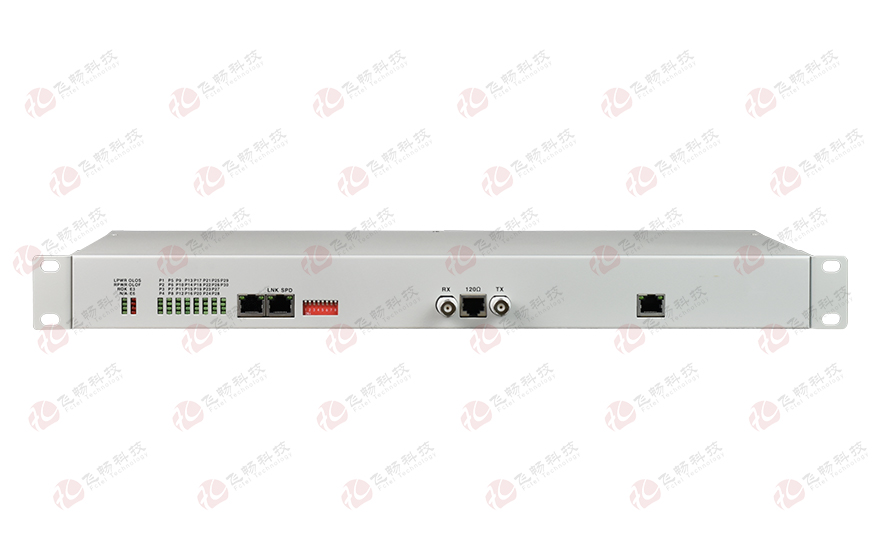

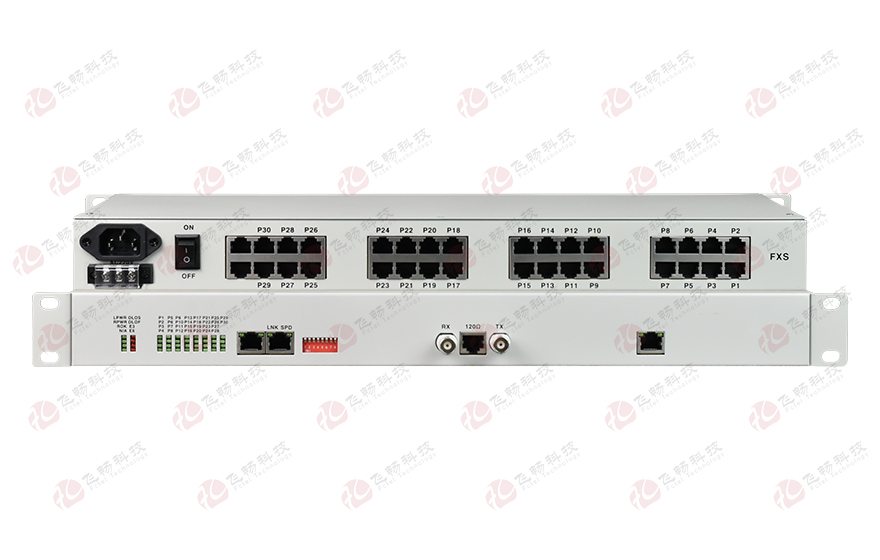

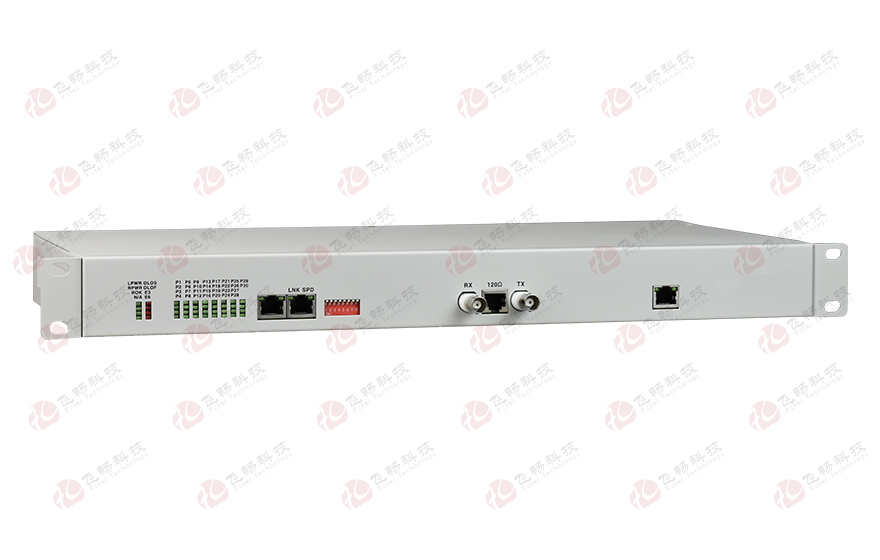

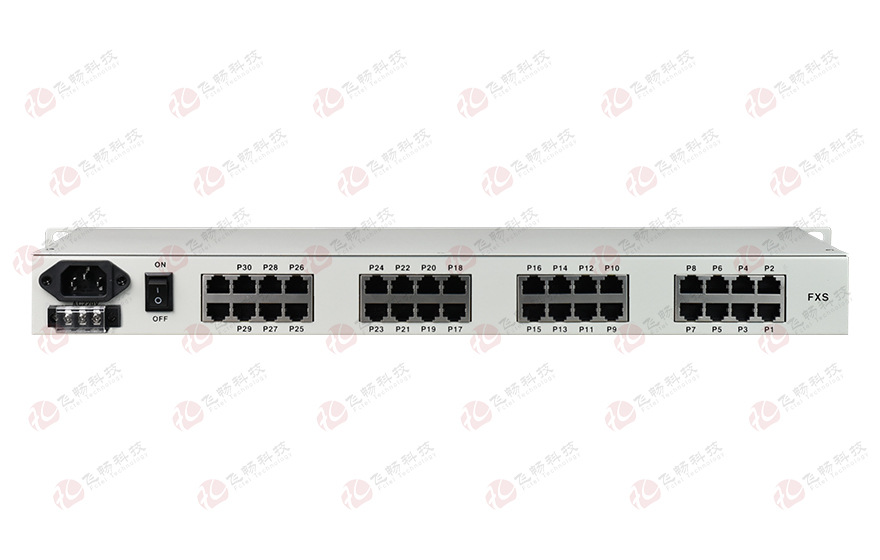

E1-30路電話+1FE以太復用設備(19英寸1U)

型號：FCC-E1O3KF1C1/FCC-E1S30F1C1次留言

描述：E1復用提供30路電話+1路64K以太網+可帶Console網管19英寸1U支持6U插卡式；設備提供1個E1接入，30路電話輸出，1路64K以太網可選(或者29路電話1路128K以太網或其它組合)。

產品描述
       本E1語音復用設備是提供1個E1接入，30路電話輸出，1路64K以太網可選(或者29路電話1路128K以太網或其它組合)。設備電部分為全數字電路，整機工作可靠、穩定，功耗低，集成度高，體積小，易于安裝維護。許多電信運營商的客戶都是租用E1線路用于電腦聯網，可采用本設備在E1租線上開通幾路電話，這樣總部與分公司之間就可以免費通話了。
功能特點
◆ 基于自主知識產權的集成電路；
◆ E1接口符合G.703 建議，采用全數字化時鐘恢復和平滑鎖相技術；
◆ 語音口支持FXO/FXS/二四線EM/二四線音頻/磁石電話接口，F(xiàn)XO口與程控交換機對接，F(xiàn)XS口與用戶的電話機相連;
◆ 1-30路語音接入，F(xiàn)XO/FXS電話接口，支持來電顯示功能/反極性計費/傳真功能；
◆ 電話接口支持兩邊站點的相互放號功能；
◆ 提供1個擴展接口，可以擴展1路異步數據，如RS232/ RS485/RS422/Manchester碼等；
◆ 以太網接口10M/100M，全/半雙工完全自適應，支持VLAN包透?jìng)鳎灰蕴W(wǎng)口支持Auto-MDIX(交叉/直連線自適應)；

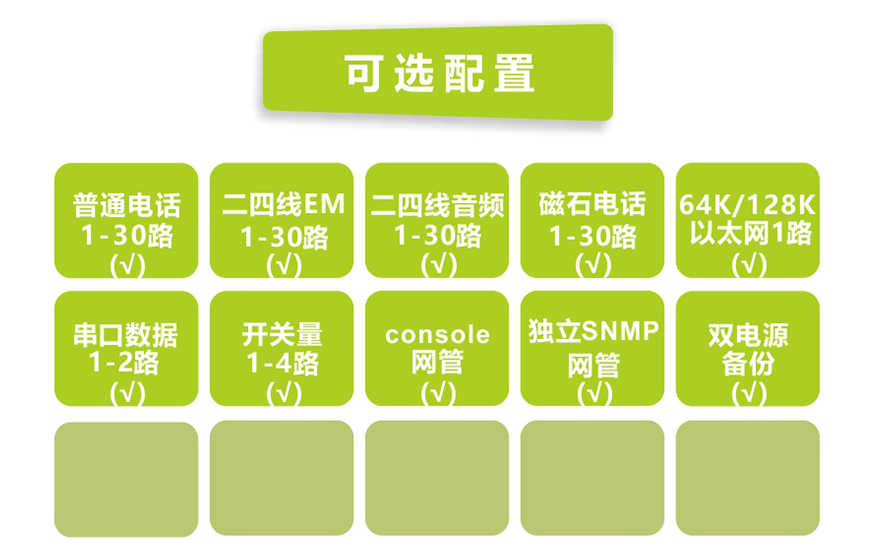

◆ 支持30路電話+1路64K以太，30路電話+1路串口，29路電話+1路128K以太，29路電話+1路64K以太+1路串口 三種配置;
◆ 能檢測E1信號丟失時為對端設備關機還是E1不通；
◆ 提供2種時鐘方式：E1主時鐘，E1線路時鐘；
◆ 提供3種環回功能：E1本端自環(ANA)，以太網接口向遠端環回(DIG)，命令對端以太網接口向本端環回(REM)；
◆ 有偽隨機碼測試功能(PATT)，便于線路開通，即可以當一個的E1誤碼儀來用；
◆ 多種電源方式可選：AC220V、DC-48V/DC24V等；支持AC+DC;AC+AC;DC+DC等雙電源備份模式;
◆ 電話接口帶防雷保護，防雷達到GB/T17626.5(IEC61000-4-5) 短路電流波10/700μs，開路峰值輸出電壓6KV標準。
技術參數
◆ E1 接口
   設備接口：        設備接口符合G.703建議
   速   率：            2048Kb/s±50ppm
   碼   型：            HDB3
   阻   抗：            非平衡式 75Ω/平衡式 120Ω
                             非平衡式配同軸接口適配器，可適配75-2/3同軸電纜
   抖動特性：       滿足G.742、G.823建議
   輸入口允許衰減：0～6dBm
◆ 百兆以太網接口
   協    議：            符合IEEE 802.3，IEEE 802.1Q(VLAN)
   速    率：            10/100M自適應，全/半雙工完全自適應
   MAC地址表：     可以學習4096個MAC地址
   物理接口：          RJ45座 支持Auto-MDIX（交叉/直通線自適應）
◆ FXS 用戶電話口
   振鈴電壓：       75V
   振鈴頻率：       25Hz
   二線輸入阻抗：600Ω(摘機)
   回?fù)p：              20dB
◆ FXO 中繼口
   振鈴檢測電壓：35V
   振鈴檢測頻率：17Hz-60Hz
   二線輸入阻抗：600Ω(摘機)
   回?fù)p：               20 dB
◆ E&M 2/4線音頻接口
   E&M類型：    TYPE V
   E線最大電流：22mA;飽和電壓：3V
   M線恒定電流：7mA; 最小檢測電流：5mA
   AD增益：0dB;
   DA增益：0dB
   2/4線輸入阻抗：600Ω
◆ 磁石電話接口
   振鈴電壓：75V
   振鈴頻率：25Hz
   二線輸入阻抗：600Ω(摘機)
   回?fù)p：20dB
◆ 電氣和機械特性
   系統電源：        AC180V ～260V；DC –48V；DC +24V
   功耗：               ≤15W
   外觀結構:         485（長）X200（寬）X45（高）mm 19英寸 1U機架式
◆ 環境指標
   工作溫度：       -10℃—+60℃
   儲存溫度：       -40℃—+85℃
   工作濕度：       0%—95%（無凝結）
   MTBF：           ＞100000小時
應用方案

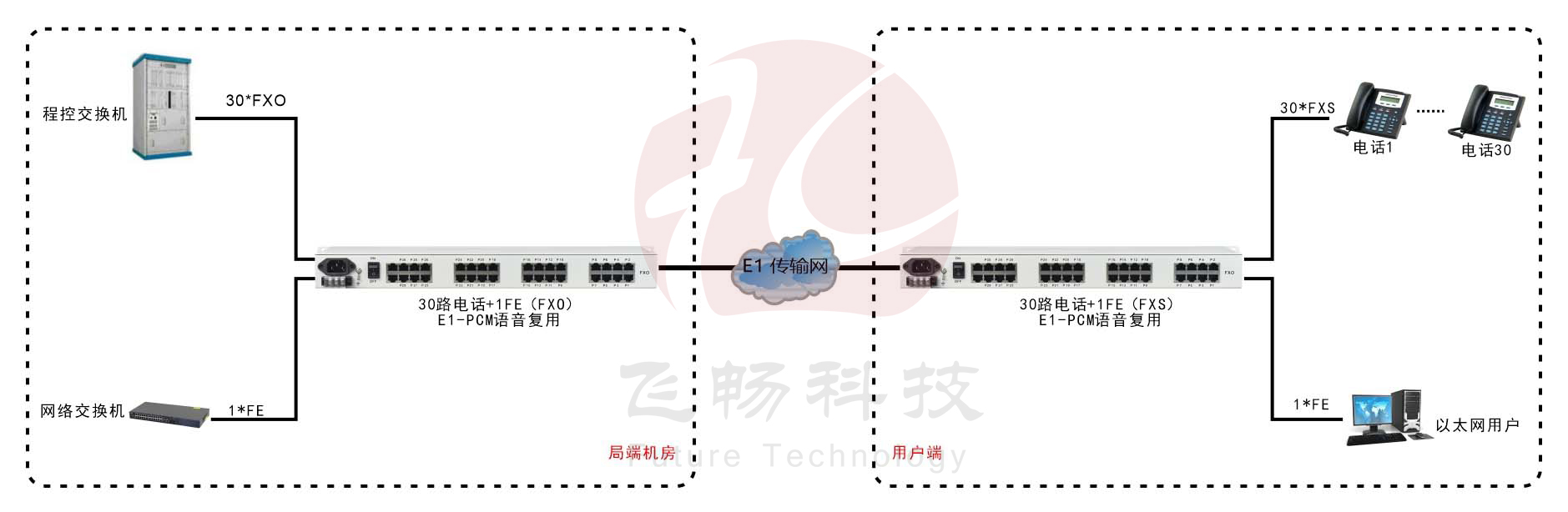

應用方案圖例一

E1-30路電話+1FE以太復用設備(19英寸1U)

普通語音業務的接入

應用方案圖例二

E1-30路電話+1FE以太復用設備(19英寸1U)

熱線電話接入
