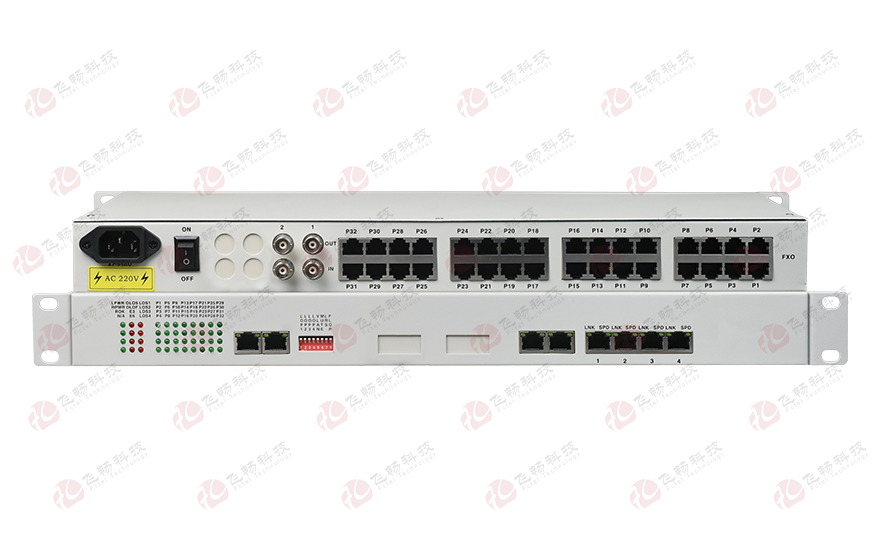

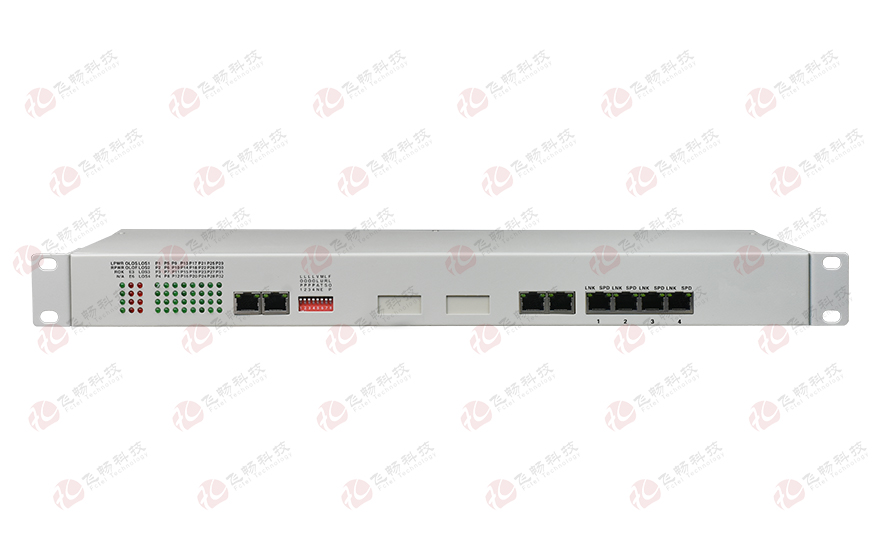

2*E1轉32路電話+4路百兆以太網 PCM復用設備

型號:FCC-E2O32F4留言

描述:設備提供2*E1接口;32路語音接口,4路FE以太網4路串口;在2E1通道上同時傳送32路語音+8路FE+8路串口。設備可以內置SNMP模塊,實現單機SNMP管理。

產品描述
       該設備是在本公司研制的E1線路傳輸專用超大規模集成電路的基礎上開發的點對點傳輸設備。2E1通道,可以傳可選1~32路語音及1~4路百兆以太網等。設備可以內置SNMP模塊,實現單機SNMP管理。設備電部分為全數字電路,整機工作可靠、穩定,功耗低,集成度高,體積小,易于安裝維護。
功能特點
◆ 基于自主知識產權的集成電路;
◆ 2xE1接口符合G.703 建議,采用全數字化時鐘恢復和平滑鎖相技術;
◆ 語音口支持FXO/FXS/二四線EM/二四線音頻/磁石電話接口,F(xiàn)XO口與程控交換機對接,F(xiàn)XS口與用戶的電話機相連;
◆ 以太網接口10M/100M,全/半雙工完全自適應,每路以太網口支持Auto-MDIX(交叉/直連線自適應),以太網帶寬1920K;
◆ 1-32路語音接入,支持支持來電顯示功能/反極性計費/傳真功能;支持各個站點的相互放號功能;
◆ 提供4個擴展接口,可以擴展1~4路異步數據,如RS232/RS485/RS422/TTL等;或1~8路開關量;
◆ 能檢測E1信號丟失時為對端設備關機還是E1不通;
◆ 多種電源方式可選:AC220V、DC-48V/DC24V等;支持AC+DC;AC+AC;DC+DC等雙電源備份模式;
◆ 電話接口帶防雷保護,防雷達到GB/T17626.5(IEC61000-4-5)短路電流波10/700μs,開路峰值輸出電壓6KV標準;
◆ 1個Console管理接口;1個SNMP管理接口(選配);
◆ 多種電源方式可選:AC220V、DC-48V/DC24V等;支持AC+DC;AC+AC;DC+DC等雙電源模式。
技術參數
◆ E1接口
設備接口:  設備接口符合G.703建議
速   率:   2048Kb/s±50ppm
碼   型:   HDB3
阻   抗:   非平衡式75Ω/平衡式120Ω(非平衡式配同軸接口適配器,可適配75-2/3同軸電纜)
抖動特性:  滿足G.742、G.823建議
輸入口允許衰減:0~6dBm;
◆ 10/100M以太網接口
協    議:符合IEEE 802.3,IEEE 802.1Q(VLAN)
速    率:10/100M自適應,全/半雙工完全自適應
MAC地址表:可以學習4096個MAC地址
物理接口:RJ45座 支持Auto-MDIX
◆ FXS 用戶電話接口
振鈴電壓:       75V
振鈴頻率:    25Hz
二線輸入阻抗:600Ω(摘機)
回損:        20dB
◆ FXO 中繼接口
振鈴檢測電壓:35V
振鈴檢測頻率:17Hz-60Hz
二線輸入阻抗:600Ω(摘機)
回損:        20 dB
◆ E&M 2/4線接口
E&M類型:    TYPE V
E線最大電流:22mA;飽和電壓:3V
M線恒定電流:7mA; 最小檢測電流:5mA
AD增益:0dB;
DA增益:0dB
2/4線輸入阻抗:600Ω
◆ 磁石電話接口
振鈴電壓:75V
振鈴頻率:25Hz
二線輸入阻抗:600Ω(摘機)
回損:    20dB
◆ 電氣和機械特征
系統電源: AC180V~260V;DC–48V;DC+24V
(支持雙電源冗余備份)
功耗: ≤5W
外觀結構:485(長)X200(寬)X45(高)mm 19英寸 1U機架式
重量:  3.8Kg/臺
◆ 環境指標
工作溫度:-10℃—+60℃
儲存溫度:-40℃—+85℃
工作濕度:0%—95%(無凝結)
MTBF:   >100000小時

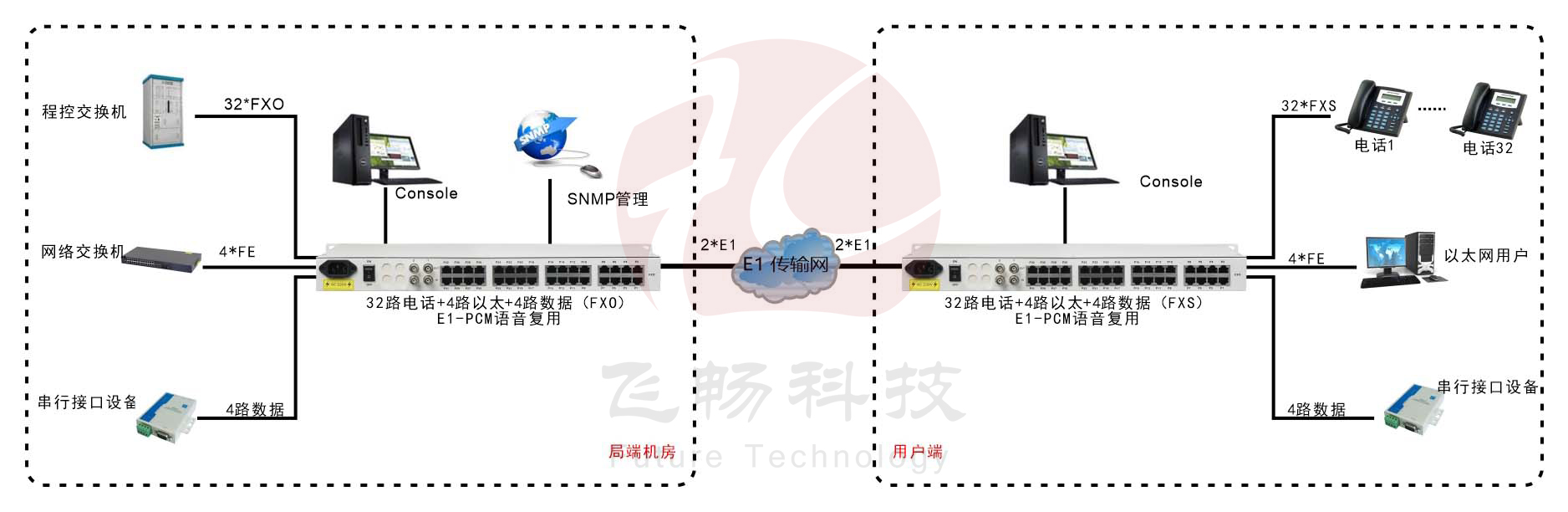

應用方案
2*E1轉32路電話+4路百兆以太網 PCM復用設備
產品尺寸
