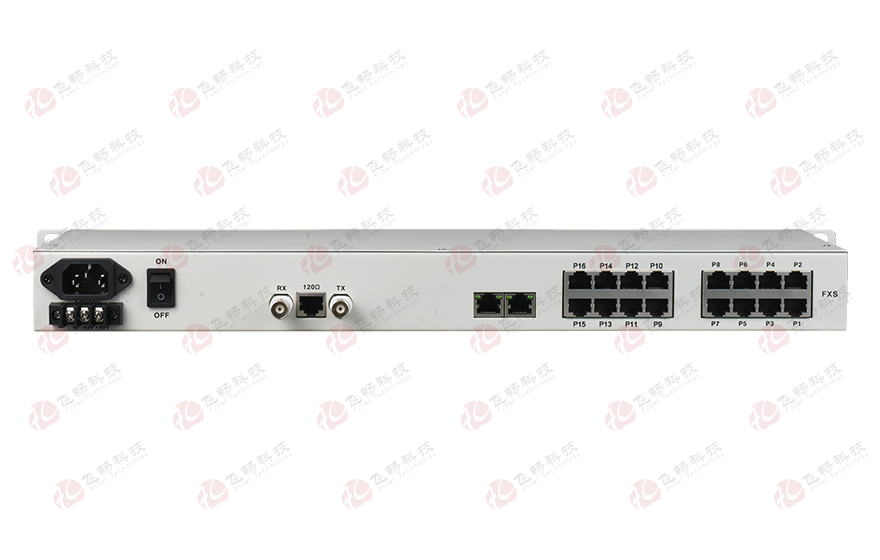

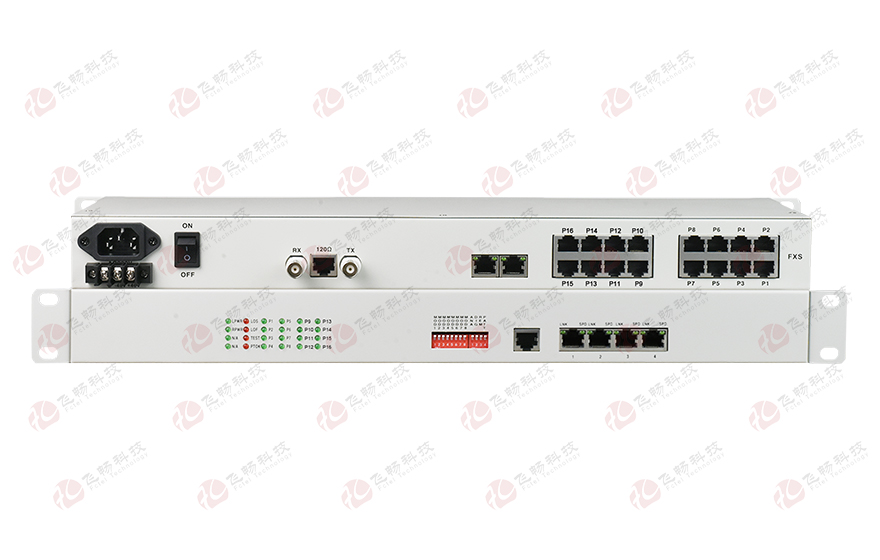

1-16路電話+4FE以太+4RS232 E1復用設備(19英寸1U)

型號：FCC-E1O16F4R4C1次留言

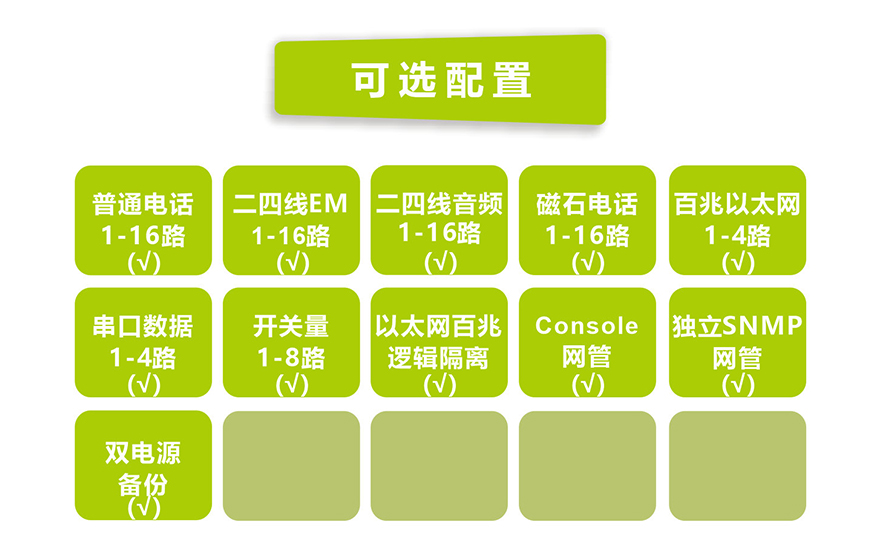

描述：E1復用提供1-16路電話+4路2M以太網+4路RS232/422/485/開關量可帶Console網管19英寸1U支持6U插卡式(可集中式SNMP網管)。

產品描述
       本設備是提供1個E1接入，1-16路電話輸出，4路RS232/422/485與4路以太網可選。設備電部分為全數字電路，整機工作可靠、穩定，功耗低，集成度高，體積小，易于安裝維護。許多電信運營商的客戶都是租用E1線路用于電腦聯網，可采用本設備在E1租線上開通幾路電話，這樣總部與分公司之間就可以免費通話了。
功能特點
◆ 基于自主知識產權的集成電路；
◆ 可監控對端告警狀態；
◆ E1接口符合G.703 建議，采用全數字化時鐘恢復和平滑鎖相技術；
◆ 語音口支持FXO/FXS/二四線EM/二四線音頻/磁石電話接口，F(xiàn)XO口與程控交換機對接，F(xiàn)XS口與用戶的電話機相連;
◆ 提供4個擴展接口，可以擴展1~4路異步數據，如RS232/RS485/RS422/TTL等；或1~8路開關量;
◆ 以太網接口10M/100M，全/半雙工完全自適應，支持VLAN劃分；
◆ 每路以太網口支持Auto-MDIX(交叉/直連線自適應)；
◆ 1-16路語音接入，支持支持來電顯示功能/反極性計費/傳真功能；
◆ 支持各個站點的相互放號功能；
◆ 能檢測E1信號丟失時為對端設備關機還是E1不通；
◆ 提供2種時鐘方式：E1主時鐘，E1線路時鐘；
◆ 提供3種環回功能：E1本端自環(ANA)，以太網接口向遠端環回(DIG)，命令對端以太網接口向本端環回(REM)；
◆ 有偽隨機碼測試功能(PATT)，便于線路開通，即可以當一個的E1誤碼儀來用；
◆ E1可以支持N*64k(N=1-32)速率，即速率從64K-2048K可調；
◆ 多種電源方式可選：AC220V、DC-48V/DC24V等；支持AC+DC;AC+AC;DC+DC等雙電源備份模式;
◆ 1U機架式可帶獨立SNMP網管，有6U 17槽機框插卡式，可實現集中式SNMP網管)；
◆ 電話接口帶防雷保護，防雷達到GB/T17626.5(IEC61000-4-5)短路電流波10/700μs，開路峰值輸出電壓6KV標準。
技術參數
◆ E1接口
   設備E1接口均符合G.703建議
   速   率：             n*64Kbps±50ppm
   碼   型：             HDB3
   阻   抗：             非平衡式 75Ω/平衡式 120Ω(非平衡式配同軸接口適配器，可適配75-2/3同軸電纜)
   抖動特性：         滿足G.742、G.823建議
   輸入口允許衰減：   0~6dBm
◆ 百兆以太網接口
   協    議：            符合IEEE 802.3，IEEE 802.1Q(VLAN)
   速    率：            10/100M自適應，全/半雙工完全自適應
   MAC地址表：     可以學習4096個MAC地址
   物理接口：          RJ45座 支持Auto-MDIX（交叉/直通線自適應）
◆ FXS 用戶電話口
   振鈴電壓：       75V
   振鈴頻率：       25Hz
   二線輸入阻抗：600Ω(摘機)
   回?fù)p：              20dB
◆ FXO 中繼口
   振鈴檢測電壓：35V
   振鈴檢測頻率：17Hz-60Hz
   二線輸入阻抗：600Ω(摘機)
   回?fù)p：               20 dB
◆ E&M 2/4線音頻接口
   E&M類型：    TYPE V
   E線最大電流：22mA;飽和電壓：3V
   M線恒定電流：7mA; 最小檢測電流：5mA
   AD增益：0dB;
   DA增益：0dB
   2/4線輸入阻抗：600Ω
◆ 磁石電話接口
   振鈴電壓：75V
   振鈴頻率：25Hz
   二線輸入阻抗：600Ω(摘機)
   回?fù)p：20dB
◆ 電源需求
   系統電源：         AC180V ~ 260V；DC –48V；DC +24V
   功   耗：             ≤10W
◆ 尺寸大小
   19英寸：            483（寬）X138（深）X44（高）mm
◆ 工作環境
   工作溫度：         -10℃ ~50℃
   工作濕度：         5% ~ 95% (無凝露)
   存儲溫度：         -40 ℃~ 80℃
   存儲濕度：         5%~ 95% (無凝露)
應用方案

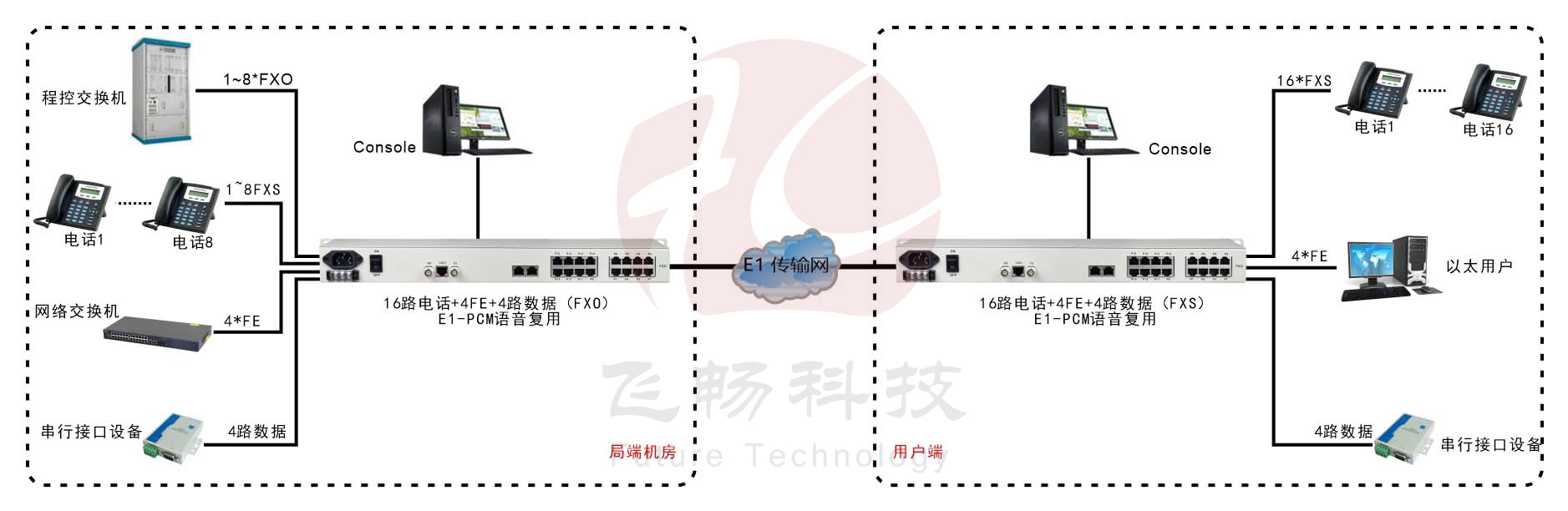

應用方案圖例一

1-16路電話+4FE以太+4RS232 E1復用設備(19英寸1U)

普通語音業務的接入

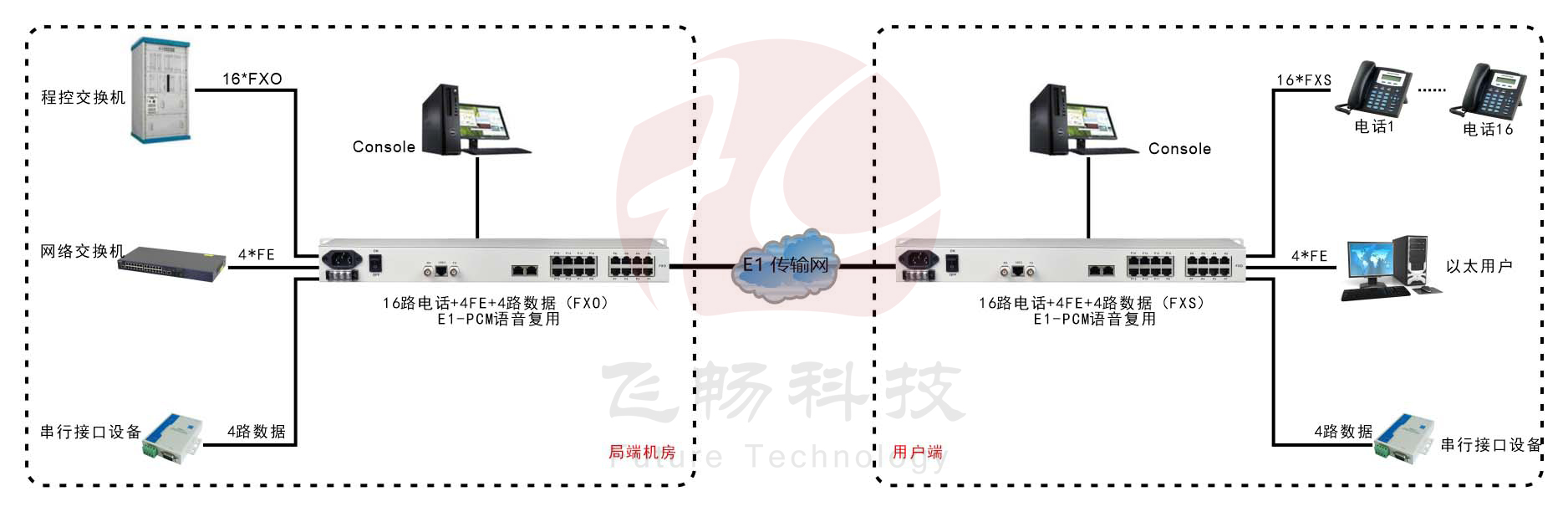

應用方案圖例二

1-16路電話+4FE以太+4RS232 E1復用設備(19英寸1U)

熱線電話接入
