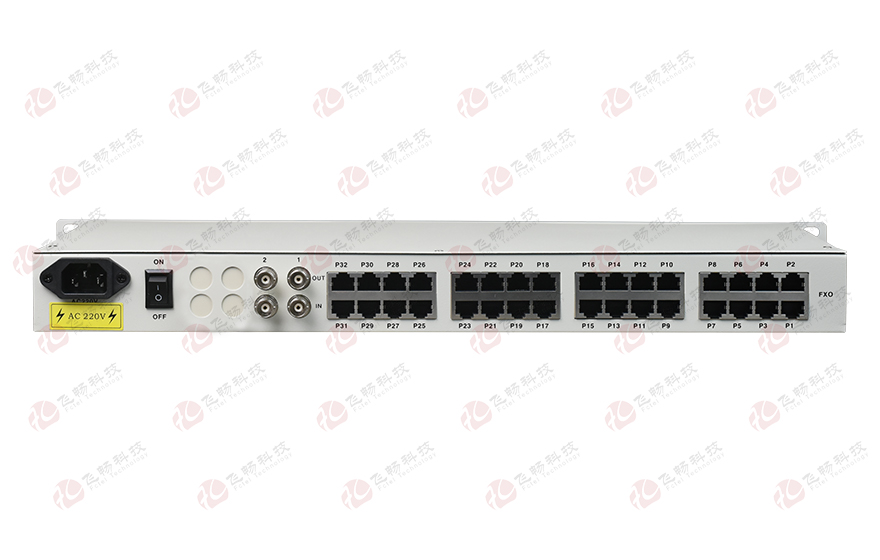

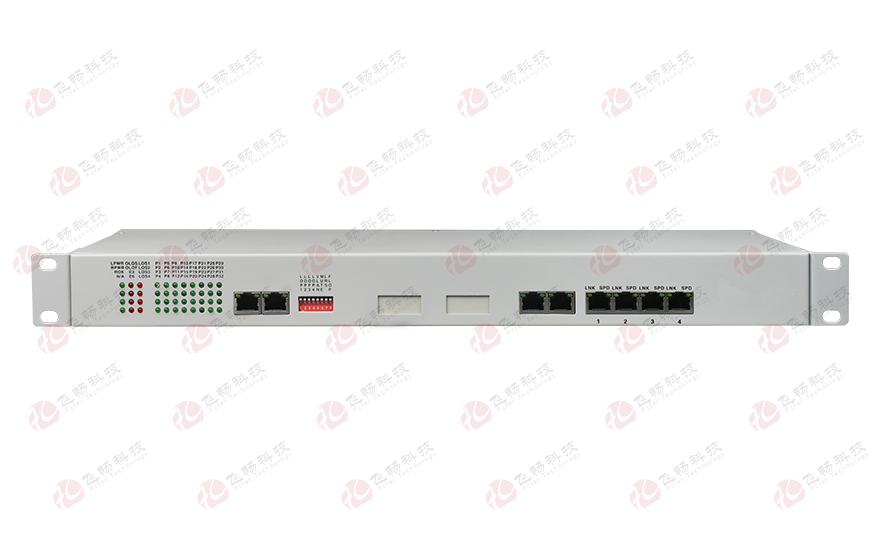

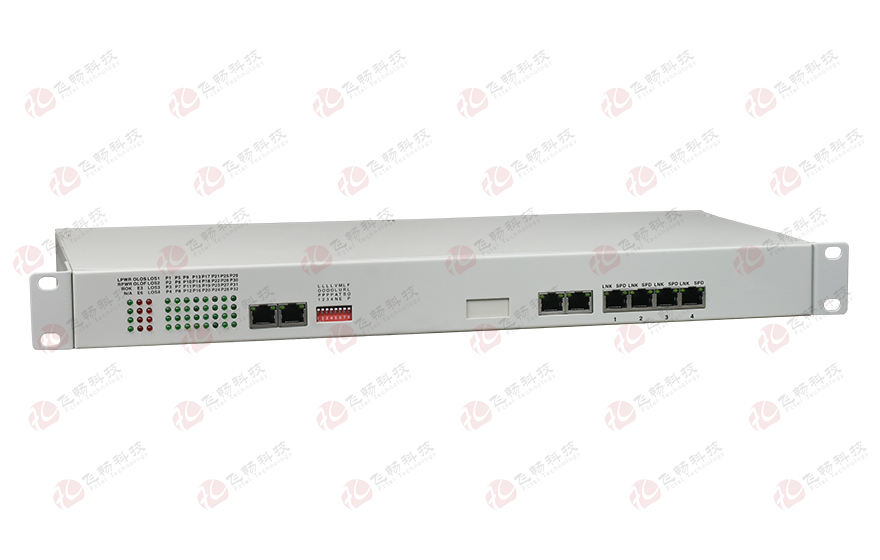

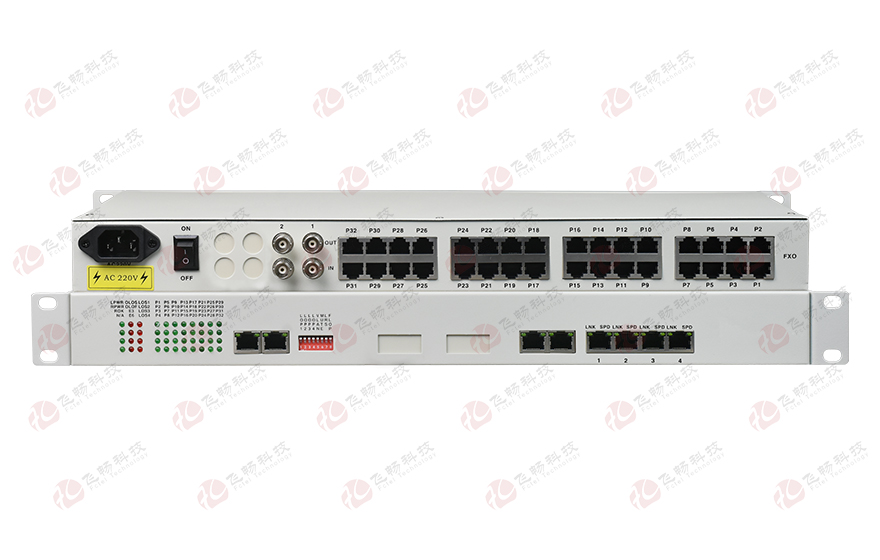

1+1 E1備份 30路純電話 E1 PCM復用

型號:FC2C-E1O30/FC2C-E1S30留言

描述:提供2個E1接入,E1 1+1 備份保護,30路電話輸出主E1斷路時,備用E1工作,保證業務不中斷;設備電部分為全數字電路,整機工作可靠、穩定,功耗低,集成度高,體積小,易于安裝維護。

產品描述
        本E1語音復用設備是提供2個E1接入,1+1 備份保護,30路電話輸出,設備電部分為全數字電路,整機工作可靠、穩定,功耗低,集成度高,體積小,易于安裝維護。
功能特點
◆ 基于自主知識產權的集成電路;
◆ E1接口符合G.703 建議,采用全數字化時鐘恢復和平滑鎖相技術;
◆ 提供兩個1+1備份E1接口,主備功能,主E1斷路時,備用E1工作,保證業務不中斷;
◆ 語音口支持FXO/FXS/二四線EM/二四線音頻/磁石電話接口,FXO口與程控交換機對接,FXS口與用戶的電話機相連;
◆ 1-30路語音接入,支持來電顯示功能/反極性計費/傳真功能;
◆ 電話接口支持兩邊站點的相互放號功能;
◆ 能檢測E1信號丟失時為對端設備關機還是E1不通;
◆ 提供2種時鐘方式:E1主時鐘,E1線路時鐘;
◆ 提供3種環回功能:E1本端自環(ANA),以太網接口向遠端環回(DIG),命令對端以太網接口向本端環回(REM);
◆ 有偽隨機碼測試功能(PATT),便于線路開通,即可以當一個的E1誤碼儀來用;
◆ 多種電源方式可選:AC220V、DC-48V/DC24V等;支持AC+DC;AC+AC;DC+DC等雙電源備份模式;
◆ 電話接口帶防雷保護,防雷達到GB/T17626.5(IEC61000-4-5) 短路電流波8/20μs,開路峰值輸出電壓6KV標準;
技術參數
◆ E1 接口
   設備接口:        設備接口符合G.703建議
   速   率:            2048Kb/s±50ppm
   碼   型:            HDB3
   阻   抗:            非平衡式 75Ω/平衡式 120Ω   非平衡式配同軸接口適配器,可適配75-2/3同軸電纜
   抖動特性:       滿足G.742、G.823建議
   輸入口允許衰減:0~6dBm
◆ FXS 用戶電話口
   振鈴電壓:       75V
   振鈴頻率:       25Hz
   二線輸入阻抗:600Ω(摘機)
   回損:              20dB
◆ FXO 中繼口
   振鈴檢測電壓:35V
   振鈴檢測頻率:17Hz-60Hz
   二線輸入阻抗:600Ω(摘機)
   回損:               20 dB
E&M 2/4線接口
   E&M類型:    TYPE V
   E線最大電流:22mA;飽和電壓:3V
   M線恒定電流:7mA; 最小檢測電流:5mA
   AD增益:0dB;
   DA增益:0dB
   2/4線輸入阻抗:600Ω
磁石電話接口
   振鈴電壓:75V
   振鈴頻率:25Hz
   二線輸入阻抗:600Ω(摘機)
   回損:20dB
◆ 電氣和機械特性
   系統電源:        AC180V ~260V;DC –48V;DC +24V
   功耗:               ≤10W
   外觀結構:           485(長)X200(寬)X45(高)mm 19英寸 1U機架式
◆ 環境指標
   工作溫度:       -10℃—+60℃
   儲存溫度:       -40℃—+85℃
   工作濕度:       0%—95%(無凝結)
   MTBF:           >100000小時
應用方案

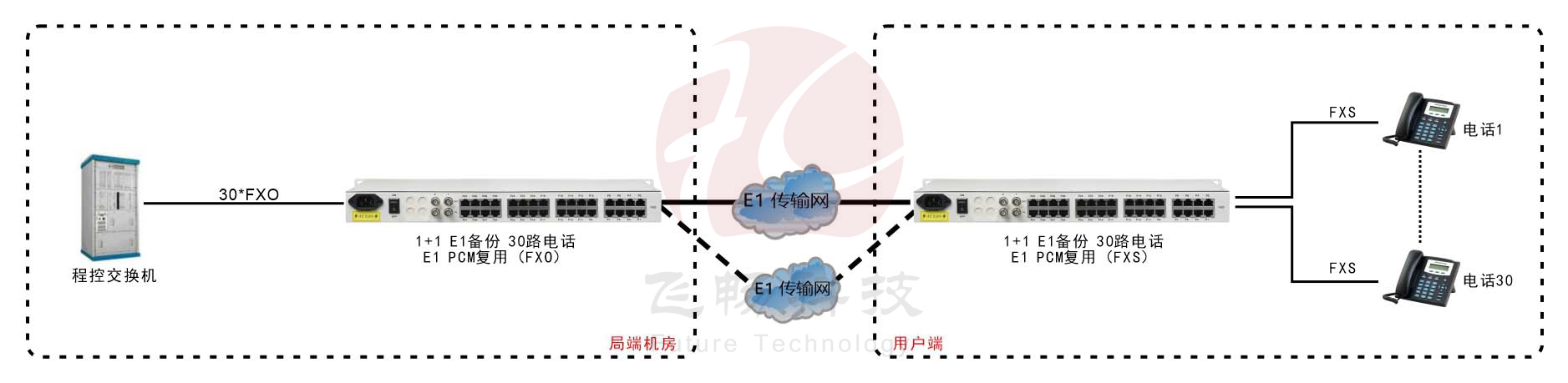

1+1E1備份 30路純電話E1 PCM復用 方案圖
注: 提供兩個1+1備份E1接口,主備功能,主E1斷路時,備用E1工作,保證業務不中斷。
