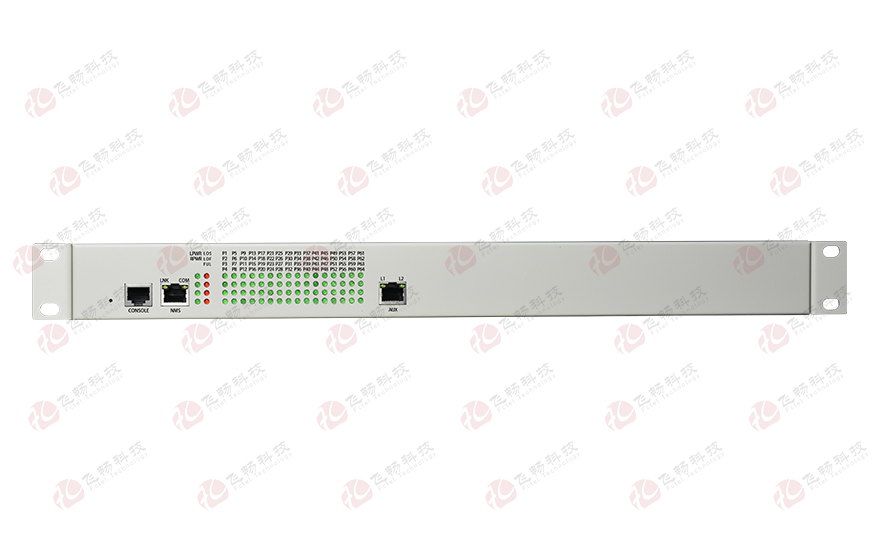

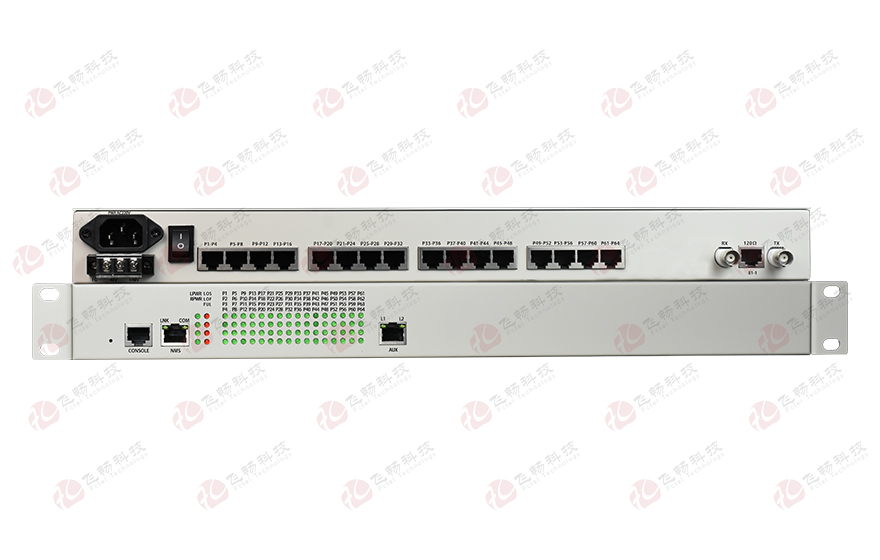

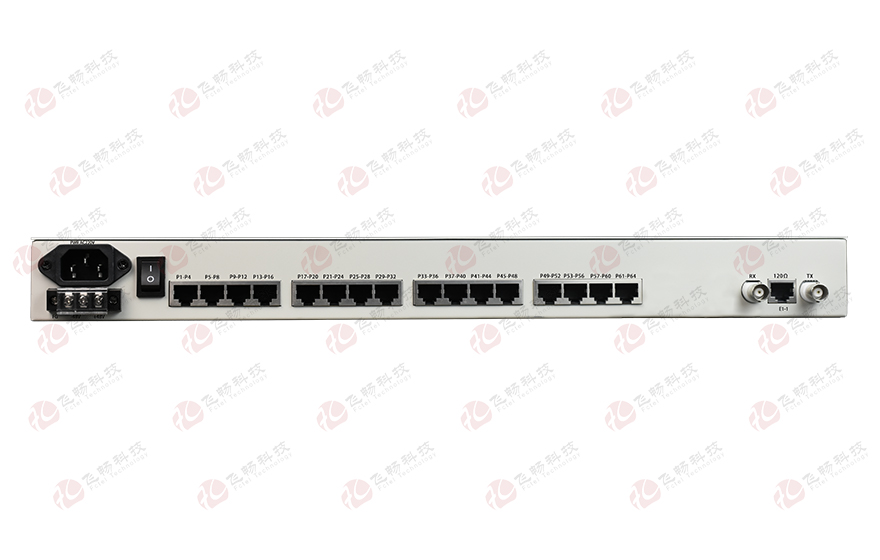

單E1 傳64路電話 PCM設備

型號：FCC-E1O64/FCC-E1S64次留言

描述：本產品為19英寸1U 機架式安裝，提供64路電話 轉1*E1接口。內部自動進行時隙分配，電話摘機后自動分配時隙，掛機后及時釋放時隙，最大可同時有31路電話進行通話，應用十分靈活。

產品描述
       本系列設備是本公司研制的專用超大規模集成電路的基礎上開發的E1傳輸設備。本產品為19英寸1U 機架式安裝，提供64路電話 轉1*E1接口。內部自動進行時隙分配，電話摘機后自動分配時隙，掛機后及時釋放時隙，最大可同時有31路電話進行通話，應用十分靈活。具備完善的告警功能，整機工作穩定可靠，功耗低，集成度高，體積小。
功能特點
◆ 基于自主知識產權的集成電路；
◆ 19英寸1U 機架式安裝尺寸；
◆ 1-64路語音接入，支持來電顯示功能與反極性計費功能；
◆ 自動分配時隙，64路電話只需1路E1接口；
◆ 最大31路電話同時摘機/通話，同時在線31路電話時，有對應指示燈；
◆ 支持各個站點的相互放號功能；
◆ 語音口支持FXO/FXS/二四線EM/二四線音頻/磁石電話接口，F(xiàn)XO口與程控交換機對接，F(xiàn)XS口與用戶的電話機相連;支持來電顯示功能/反極性計費/傳真功能；
◆ 電話接口支持兩邊站點的相互放號功能；
◆ E1接口符合G.703 建議，采用全數字化時鐘恢復和平滑鎖相技術；
◆ 可選SNMP網管與Console網管；
◆ 電話接口帶防雷保護防雷達到GB/T17626.5(IEC61000-4-5) 短路電流波8/20μs 開路峰值輸出電壓6KV標準；
◆ 多種電源方式可選：AC220V、DC-48V/DC24V等；支持AC+DC;AC+AC;DC+DC等雙電源模式；
◆ DC-48V/DC+24V電源具備極性自動檢測功能，安裝時無需區分正負極。
技術參數
◆ E1接口
設備接口：設備接口符合G.703建議
速   率：2048Kb/s±50ppm
碼   型：HDB3
阻   抗：非平衡式75Ω/平衡式120Ω(非平衡式配同軸接口適配器，可適配75-2/3同軸電纜)
抖動特性：滿足G.742、G.823建議
輸入口允許衰減：0～6dBm；
◆ FXS 用戶電話接口
振鈴電壓：75V
振鈴頻率：25Hz
二線輸入阻抗：600Ω(摘機)
回?fù)p：20dB
◆ FXO 中繼接口
振鈴檢測電壓：35V
振鈴檢測頻率：17Hz-60Hz
二線輸入阻抗：600Ω(摘機)
回?fù)p：20 dB
◆ E&M 2/4線接口
E&M類型：TYPE V
E線最大電流：22mA;飽和電壓：3V
M線恒定電流：7mA; 最小檢測電流：5mA
AD增益：0dB;
DA增益：0dB
2/4線輸入阻抗：600Ω
◆ 磁石電話接口
振鈴電壓：75V
振鈴頻率：25Hz
二線輸入阻抗：600Ω(摘機)
回?fù)p：20dB
◆ 電氣和機械特征
系統電源： AC180V～260V；DC–48V；DC+24V
(支持雙電源冗余備份)
功耗：≤50W
外觀結構：485(長)X200(寬)X45(高)mm 19英寸 1U機架式
重量：3.8Kg/臺
◆ 環境指標
工作溫度：-10℃—+60℃
儲存溫度：-40℃—+85℃
工作濕度：0%—95%（無凝結）
MTBF：＞100000小時

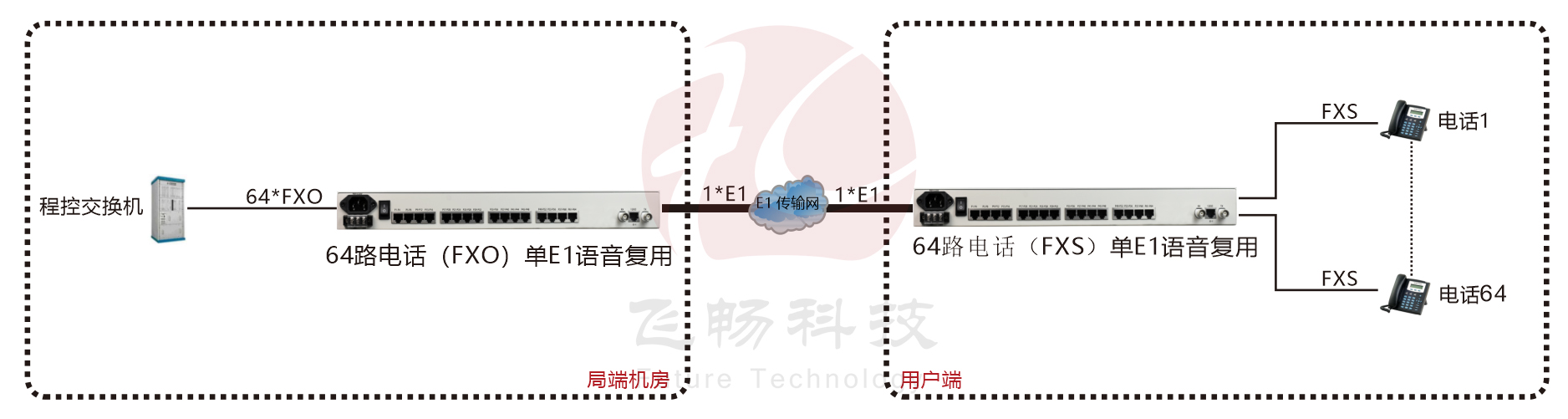

應用方案
單E1 傳64路電話 PCM設備
產品尺寸
