工業軌式智能8路RS485集線器(帶短路檢測并隔離功能)

型號:FC-D8JM留言

描述:8通道RS485隔離集線器擁有1路轉8路完全電氣隔離RS485通道,隔離集線器每一路RS485具有6kV防雷能力,光電隔離,隔離電壓高達3KV,并每路有獨立的地,使得一路RS485 總線受到破壞時,其他

產品描述
 8通道RS485隔離集線器擁有1路轉8路完全電氣隔離RS485通道,隔離集線器每一路RS485具有6kV防雷能力,光電隔離,隔離電壓高達3KV,并每路有獨立的地,使得一路RS485 總線受到破壞時,其他RS485總線上的器件能得到保護,每個RS485 端口最多可攜帶128節點;電源端口也擁6kV防雷能力。
設備自帶線路短路與數據錯誤偵測并隔離功能,帶有共模電感差分濾波與FPGA數字濾波器,通信距離長達2200米(9600bps),廣泛應用于復雜的工業系統中。
功能特點
◆ 基于FPGA設計,帶有共模電感差分濾波與FPGA數字濾波器,能過濾線路中的毛刺,能根據發送的數據自動產生生精準RS485收發切換使能信號;
◆ 每一路RS485具有6kV防雷能力,3KV光電隔離,每路RS485都帶有獨立屏蔽線地接口與LED指示燈,采用隔離電壓3KV DC-DC電源供電,通信信號采用高速光耦隔離;
◆ 電源供電地與9路RS485的地隔離,No.1-9路RS485地相互隔離,都為3KV電氣隔離,直接AC220V或AC380V電壓接入也不會燒隔離的另一端;
◆ 自帶線路短路檢測與數據錯誤偵測功能,能檢測RS485時線路A-B短路,并能偵測到接收數據錯誤(由某些節點故障時接收到的數據連零大于300bps的最長連零時間),測到錯誤時,自動隔離出現問題的線路通道,并有指示燈指示,;
◆ 上聯串口RS232-485-422可選,支持多機通訊,每個 RS485 通道可負載128 個增強型節點,最遠傳輸距離2200米(9600bps);
◆ RS485接口有三級防雷保護,防雷達到GB/T17626.5(IEC61000-4-5) 短路電流波10/700μs,開路峰值輸出電壓6KV,內阻40歐標準;
◆ 支持寬范圍9-70V交流與直流電源輸入;支持內部隔離,冗余雙電源輸入;支持過載保護、防反接保護;
◆ 符合工業四級電磁兼容性要求;超強防雷功能:防雷擊,可抗感應高壓,防浪涌等;
◆ 無風扇高效散熱,降低修復時間;
◆ 陽極氧化鋁合金外殼,IP40防護等級,能夠經受住惡劣環境的考驗;

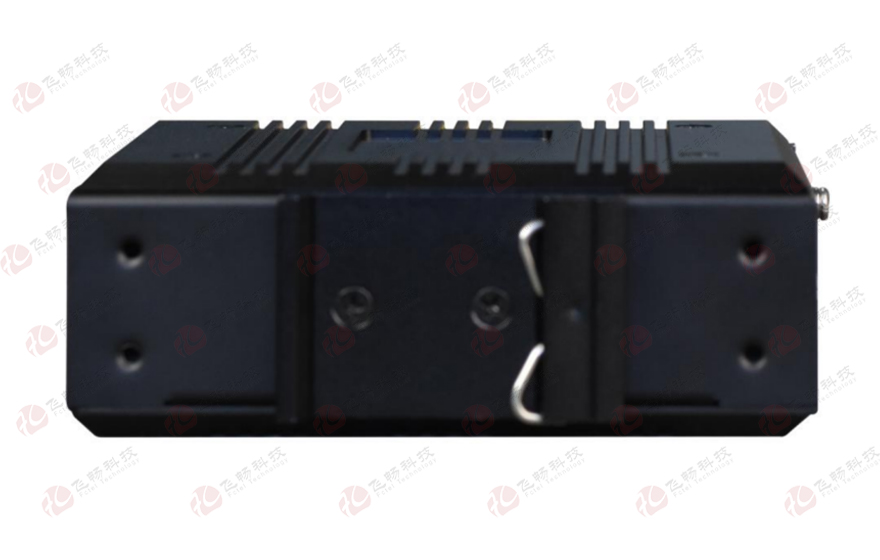

◆ 導軌或壁掛式安裝;
◆ 寬溫型:工作溫度-40℃~ +85℃;
◆ 所有型號皆通過100%烤機測試;
技術參數
◆  串行接口
標準
   EIA/TIA-232 RS-232 (ITU-T V.28)
   EIA/TIA-422 RS-422 (ITU-T V.11)
   EIA/TIA-485 RS-485 (ISO/IEC8284)
   串口界面:
   RS-422: TxD+ TxD- RxD+ RxD-
   RS-485 4 wires: TxD+ TxD- RxD+ RxD-          RS-485 2 wires: A(對應TX+) B(對應TX-) GND
 RS-232: RXD TXD GND
◆  環境指標
工作溫度:-40℃—+85℃
儲存溫度:-40℃—+85℃
工作濕度:0%—95%(無凝結)
MTBF:   >100,000小時


產品型號 FC-D8JM
產品功能描述 工業軌式 8路RS485集線器(帶短路檢測并隔離功能)

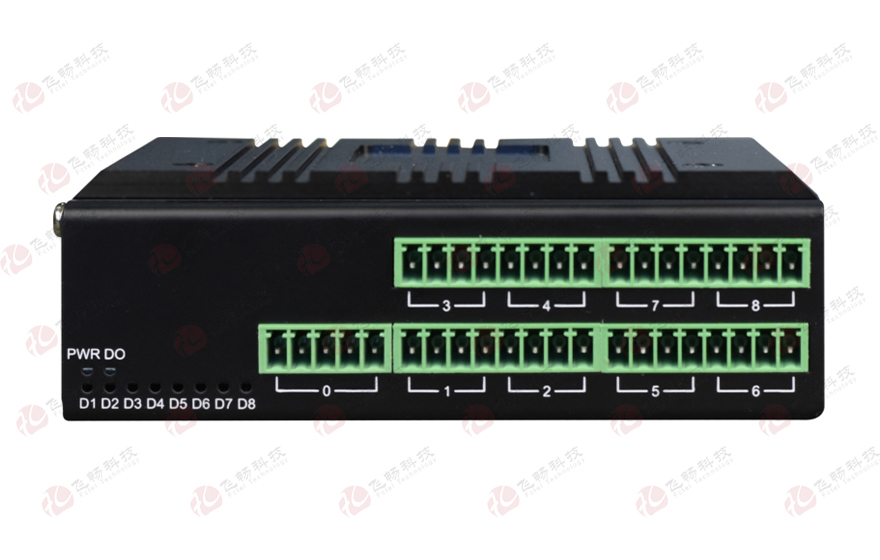

業務端口描述 8路RS485通道,1路上聯RS232/422/485(可選)接口

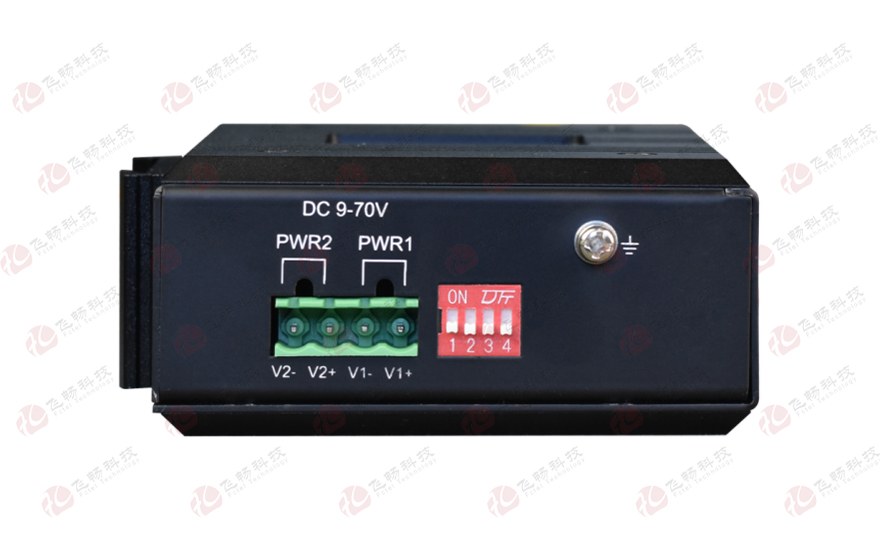

電源 冗余雙電源輸入DC9-70V ,功耗<5W
過載保護:支持;反接保護:支持;冗余保護:支持
接入端子:4芯5.08mm間距插入式端子
產品尺寸 外殼:IP40防護等級,鋁合金材質
尺寸:110mm(長) x 86mm(寬) x 40.0mm(高)
裝方式:導軌安裝、壁掛式安裝
重量 0.45Kg/臺

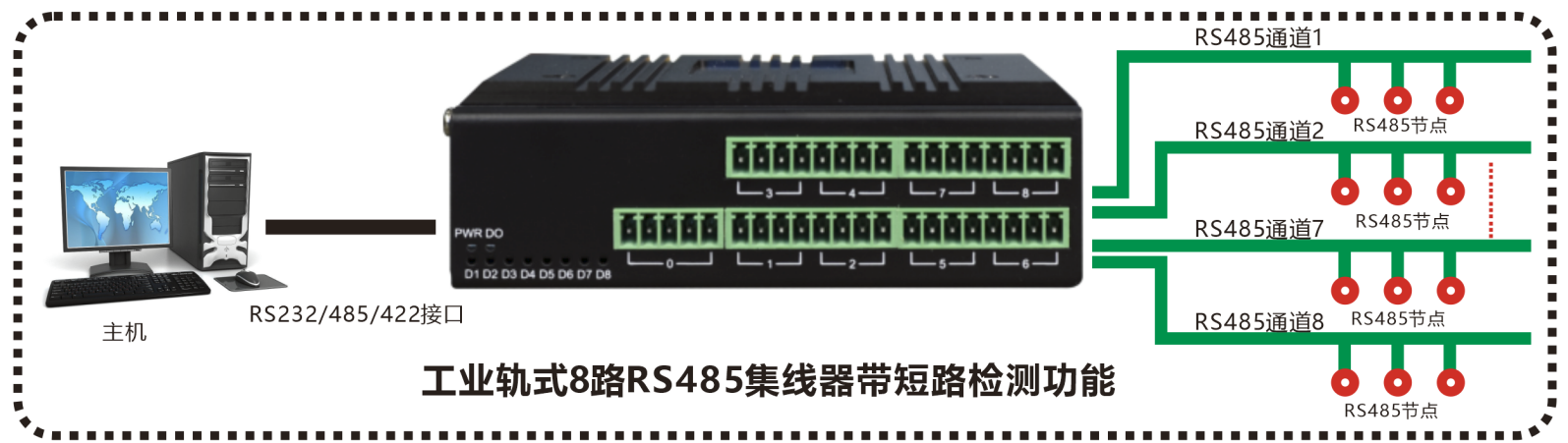

應用方案

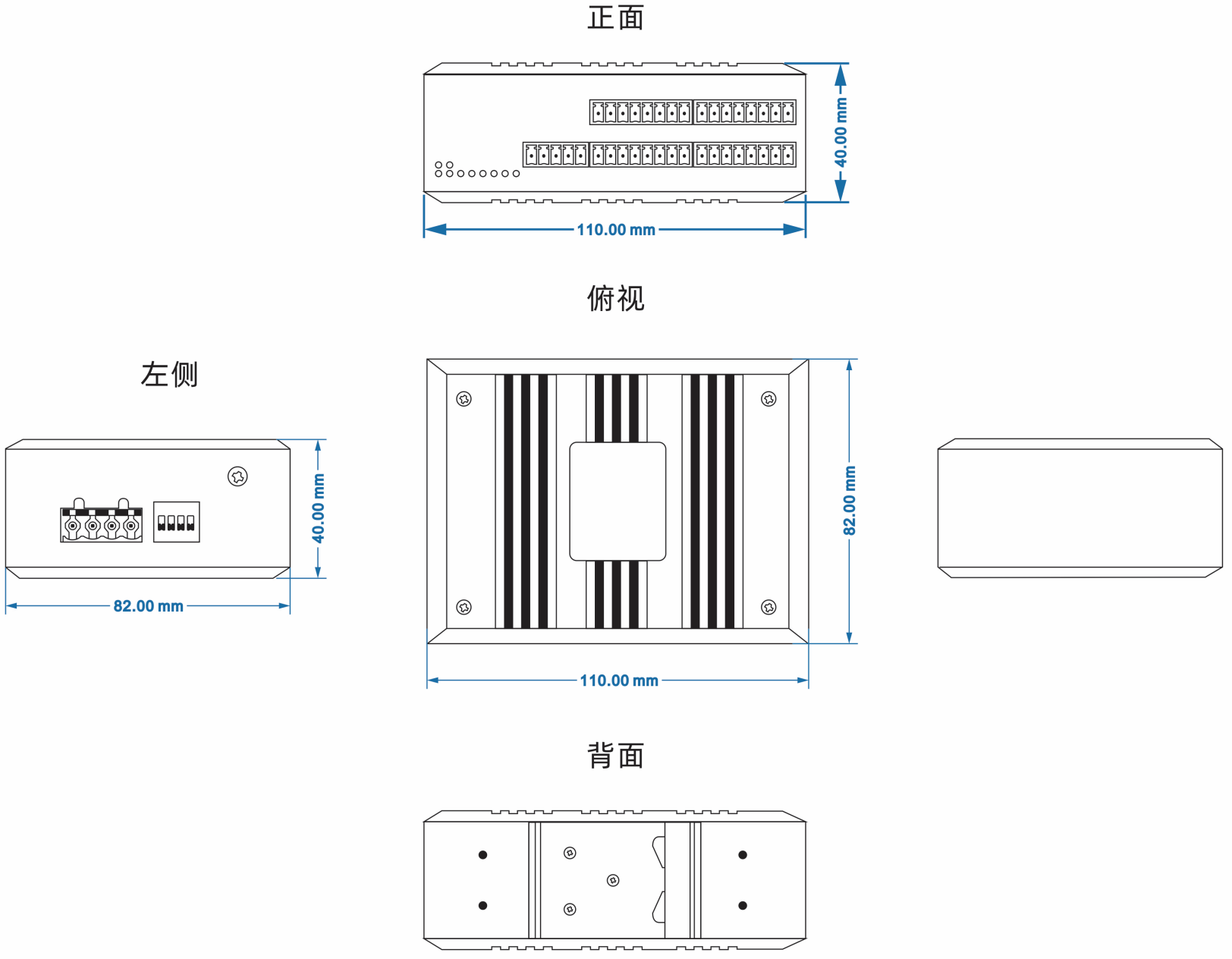

產品尺寸
