模塊化導軌式緩存型二主一從RS485隔離集線器

型號：次留言

描述：4通道緩存型RS485集線器是一種RS485通訊網關設備，主要用于協調RS485通訊網絡中主機和子機之間的信息交互。緩存型RS485集線器可以協調多個RS485主機訪問單個子機，通訊網絡不沖突；另一

產品描述
2通道緩存型RS485集線器是一種RS485通訊網關設備，主要用于協調RS485通訊網絡中主機和子機之間的信息交互。緩存型RS485集線器可以協調多個RS485主機訪問單個子機，通訊網絡不沖突；另一方面：可以可充當集線器功能，用于擴展RS485分支和總線中子機數量。本設備采用光電隔離設計，防止信號相互干擾，保證通訊穩定性；采用10K數據緩存，可協調多路同時通訊；采用數據幀智能識別技術，加快數據通訊響應和異常出錯響應，保證通訊時效。
每一路RS485具有6kV防雷能力，光電隔離，隔離電壓高達3KV，并每路有獨立的地，使得一路RS485總線受到破壞時，其他RS485總線上的器件能得到保護，每個RS485 端口最多可攜帶128節點；電源端口也擁6kV防雷能力。
功能特點
◆ RS485帶有共模電感差分濾波，能過濾線路中的毛刺，最遠傳輸距離2200米(9600bps)；
◆ 支持多主一從模式，多臺主機同時訪問一臺從機,支持一主多從模式，多臺從機可以同時給主機發數據，支持兩主一從（默認）和一主兩從通信模式切換
◆ 每一路RS485具有6kV防雷能力，3KV光電隔離，每路RS485都帶有獨立屏蔽線地接口與LED指示燈，采用隔離電壓3KV DC-DC電源供電，通信信號采用高速光耦隔離；
◆ 電源供電地與No.1/2/3路RS485的地隔離，No.1/2/3路RS485地相互隔離，都為3KV電氣隔離,直接AC220V或AC380V電壓接入也不會燒隔離的另一端;
◆ 最大10K字節緩存，設備帶配置軟件，可以設置通信模式與每個485接口的參數;;
◆ RS485接口有三級防雷保護，防雷達到GB/T17626.5(IEC61000-4-5) 短路電流波10/700μs，開路峰值輸出電壓6KV，內阻40歐標準;
◆ 支持寬范圍9-70V直流電源輸入，電源接口具有6kV防雷能力;
◆ 電源支持過載保護、防反接保護;符合工業四級電磁兼容性要求;
◆ 超強防雷功能：防雷擊，可抗感應高壓，防浪涌等;
◆ 無風扇高效散熱，降低修復時間，導軌式安裝;
◆ 寬溫型：工作溫度-40℃~ +85℃;
◆ 所有型號皆通過100%烤機測試;
技術參數
◆ 串行接口
標準
   EIA/TIA-485 RS-485 (ISO/IEC8284)
接口 :
RS-485：2-wires
RS-485 2 wires: A(+),B(-）,SG(Signal Ground)
終端120歐匹配電阻設備已內置
◆ 環境指標
工作溫度：-40℃—+85℃
儲存溫度：-40℃—+85℃
工作濕度：0%—95%（無凝結）
MTBF：   ＞200,000小時
產品型號 FCC-D2M
產品功能描述 緩存型 2主一從RS485隔離集線器
業務端口描述 2路隔離RS485通道，1路上聯隔離RS485接口
電源 電源輸入DC5-70V ,功耗<1W
過載保護：支持；反接保護：支持；
接入端子：3芯5.08mm間距端子
重量 0.15Kg/臺

應用方案

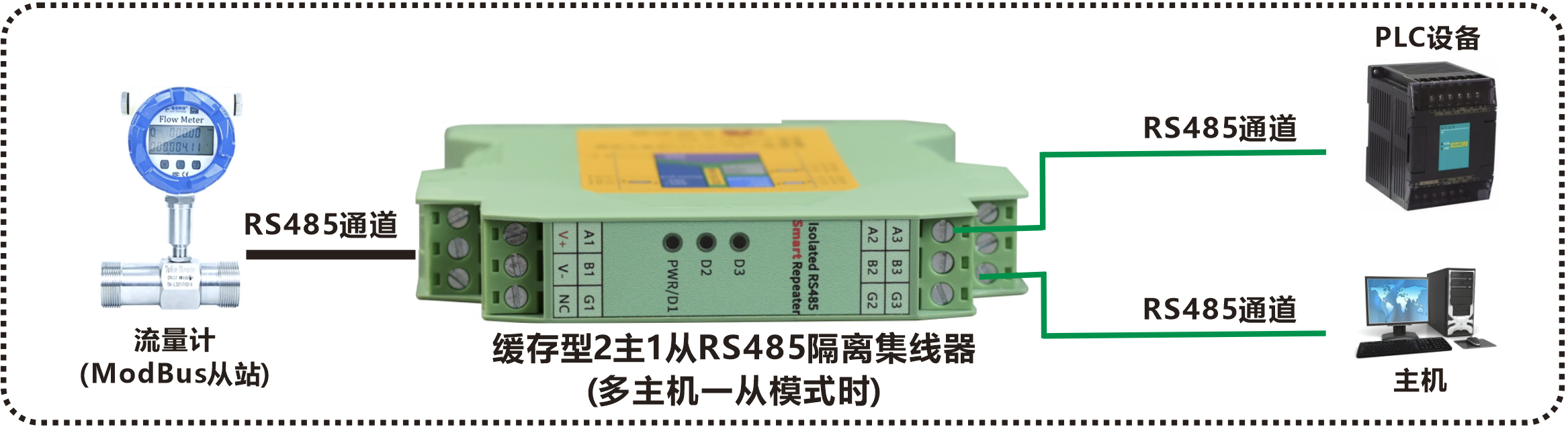

軟件設置成多主一從模式時，2個主站可以同時輪詢一臺從機

軟件設置成一主多從模式時，1個主站輪詢多臺從機（普通集線器模式）

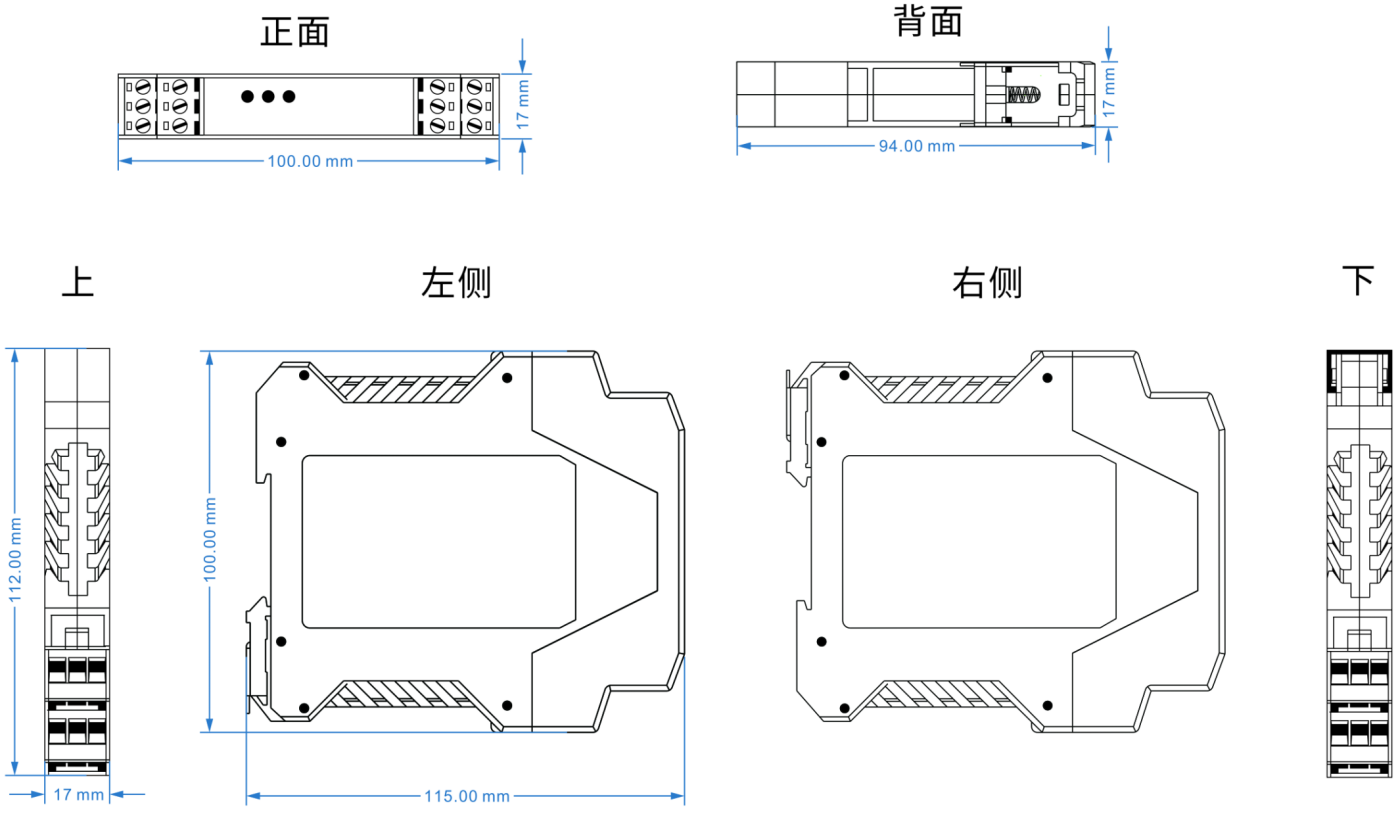

產品尺寸
