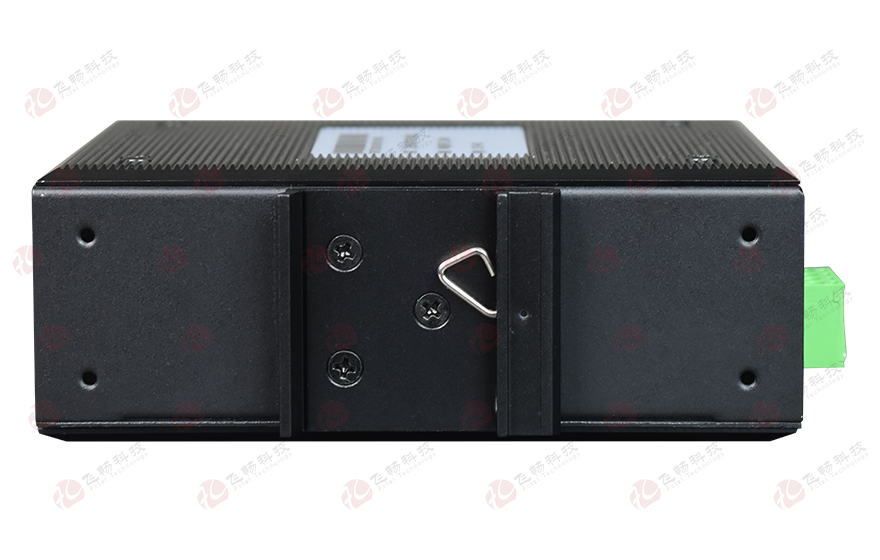

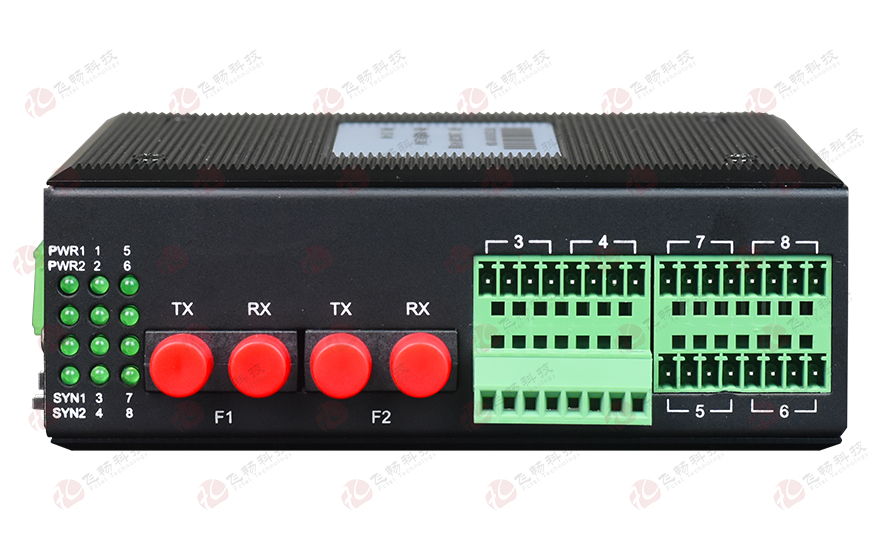

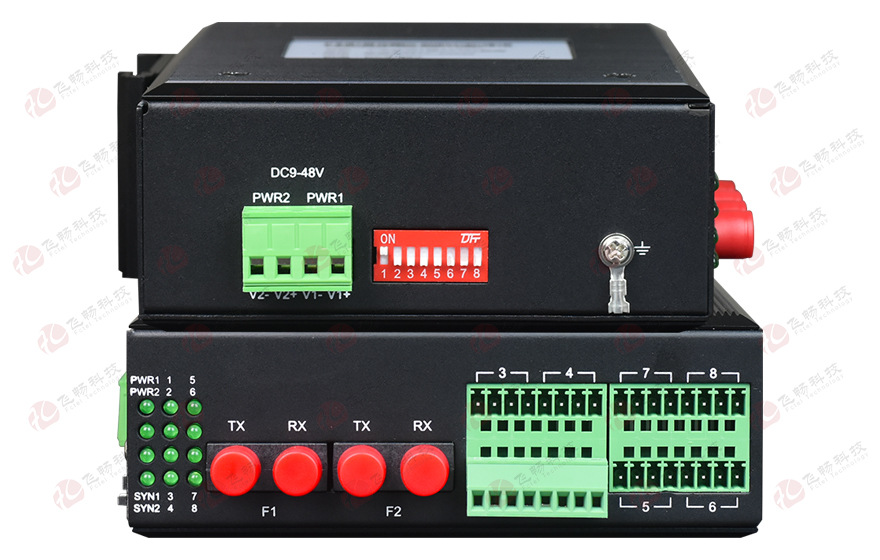

環網型4路串口光纖環網光端機

型號：SRing2004次留言

描述：4路RS232/422/485在光纖中傳輸支持點對點通訊、鏈型網絡、星型網絡及冗余環網自愈保護等拓撲結構。

產品描述
       數據環網型光端機提供4路RS232/422/485在光纖中傳輸，支持多種光纖網絡拓撲結構：點對點通訊、鏈型網絡、星型網絡及冗余環網自愈保護等拓撲結構，并可在此基礎上組網為更復雜的網絡拓撲結構具有環網自愈保護功能。該產品突破了傳統串行接口通訊距離與通訊速率的矛盾，同時，也解決了電磁干擾、地環干擾和雷電破壞的難題，大大提高了數據通訊的可靠性、安全性和保密性。
功能特點
◆ 提供1-4路獨立串口(RS232/422/485可選)通道，相互物理隔離，沒有對應關系；
◆ 提供兩光纖條線路，在線路故障時可自動切換，保證通信正常；
◆ 支持多種光纖網絡結構：點對點、星型、鏈型、環網冗余，并可組合為更復雜的網絡拓撲結構；
◆ 電接口采用獨立電源模塊供電，完全隔離了總線與設備間的地線回路；同時采用光電隔離技術，隔離內部通訊與總線數據信號，有效保護了通信設備免受電源地線回路和浪涌的干擾破壞；
◆ RS232/485/422三種數據接口可選RS232支持3線RS232 (TXDRXDGND) 支持流控DCDDSRCTS；
◆ RS232/485/422通道可以傳輸異步從0-115200波特率自適應的串口數據；
◆ 串行口接口防雷達到IEC61000-4-5 (10/700μS) 差模:6KV 阻抗(2Ω)；共模:6KV，阻抗(2Ω) 標準；
◆ 支持內部隔離，冗余雙電源輸入；
◆ 支持寬范圍9-55V交流與直流電源輸入；
◆ 電源支持過載保護、防反接保護；
◆ 符合工業四級電磁兼容性要求；
◆ 超強防雷功能：防雷擊，可抗感應高壓，防浪涌等；
◆ 無風扇高效散熱，降低修復時間；
◆ 陽極氧化鋁合金外殼，IP40防護等級，能夠經受住惡劣環境的考驗；
◆ 導軌或壁掛式安裝。
技術參數
◆ 光纖部分
   光纖：單纖雙纖
   光纖接口：FC/SC/ST/LC(SFP)
   波長：850nm/1310nm 多模；1310nm/1550nm 單模
   無中繼傳輸距離：20~120Km
   典型發射功率:
   單模1310/1550nm：≥-9dBm
   多模850nm：-18dBm
   多模1310nm: -25dBm
   接受靈敏度范圍：-28dBm~- 40dBm
◆ RS232/422/485接口
   標準
   EIA/TIA-232 RS-232 (ITU-T V.28)
   EIA/TIA-422 RS-422 (ITU-T V.11)
   EIA/TIA-485 RS-485 (ISO/IEC8284)
   串口界面:
   RS-422: TxD+ TxD- RxD+ RxD-
   RS-485 4 wires: TxD+ TxD- RxD+ RxD-
   RS-485 2 wires: A(對應Txd+) B(對應Txd-)  Signal Ground
   RS-232: RXD TXD Signal Ground
   連 接 器：     鳳凰端子

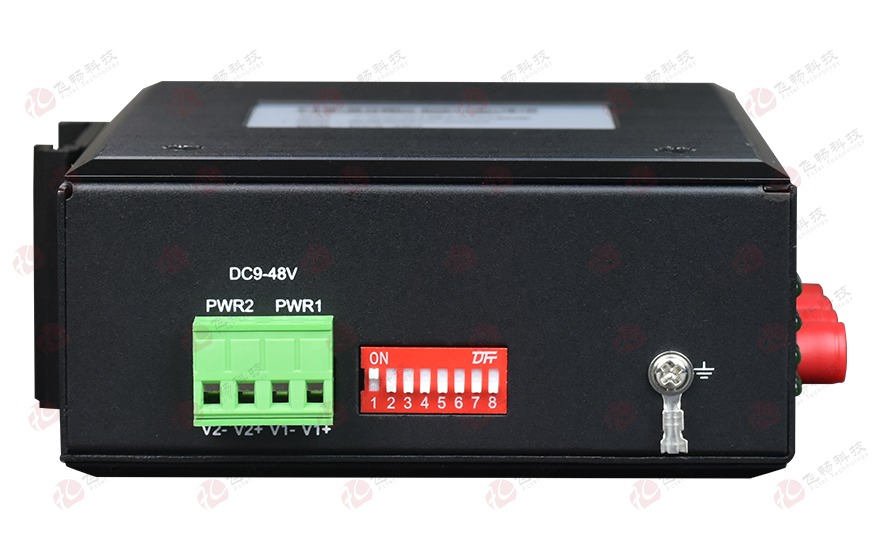

◆ 電源
   冗余雙電源輸入:    DC9-48V 功耗<5W
   過載保護：           支持
   反接保護：           支持
   冗余保護：           支持
   接入端子：           4芯5.08mm間距插入式端子
◆ 機械與產品尺寸
   外殼：                 IP40防護等級，鋁合金材質
   尺寸：                133mm(長) x 120mm(寬) x 50.0mm(高)
   安裝方式：         導軌安裝、壁掛式安裝
   重量：                0.75kg/臺
◆ 工作環境
   工作溫度：          -40℃ ~85℃
   工作濕度：          5% ~ 95% (無凝露)
   存儲溫度：          -40 ℃~ 90℃
   存儲濕度：          5%~ 95% (無凝露)
應用方案

方案應用圖例一

產品支持多種光纖網絡拓撲結構：點對點通訊、鏈型網絡、星型網絡及冗余環網自愈保護等拓撲結構，

并可在此基礎上組網為更復雜的網絡拓撲結構

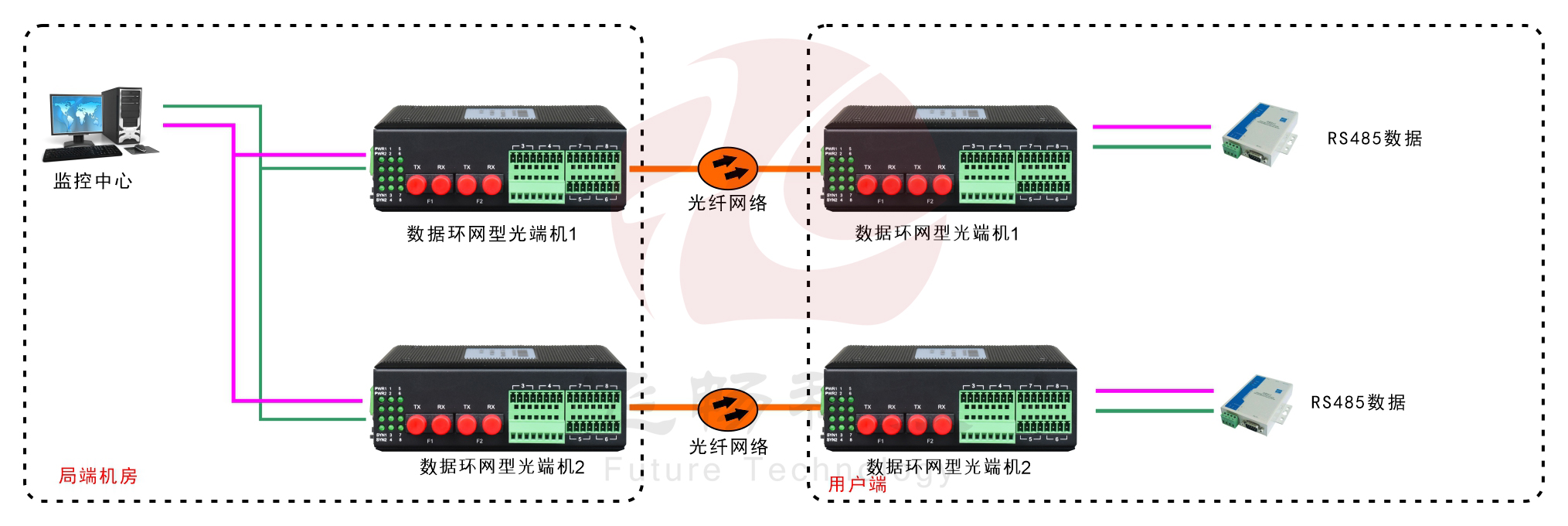

點對點（Point to Point） 應用場合：某些單獨分散的總線節點間需要遠距離通訊，或者受干擾嚴重需要電氣隔離:

環網型4路串口光纖環網光端機

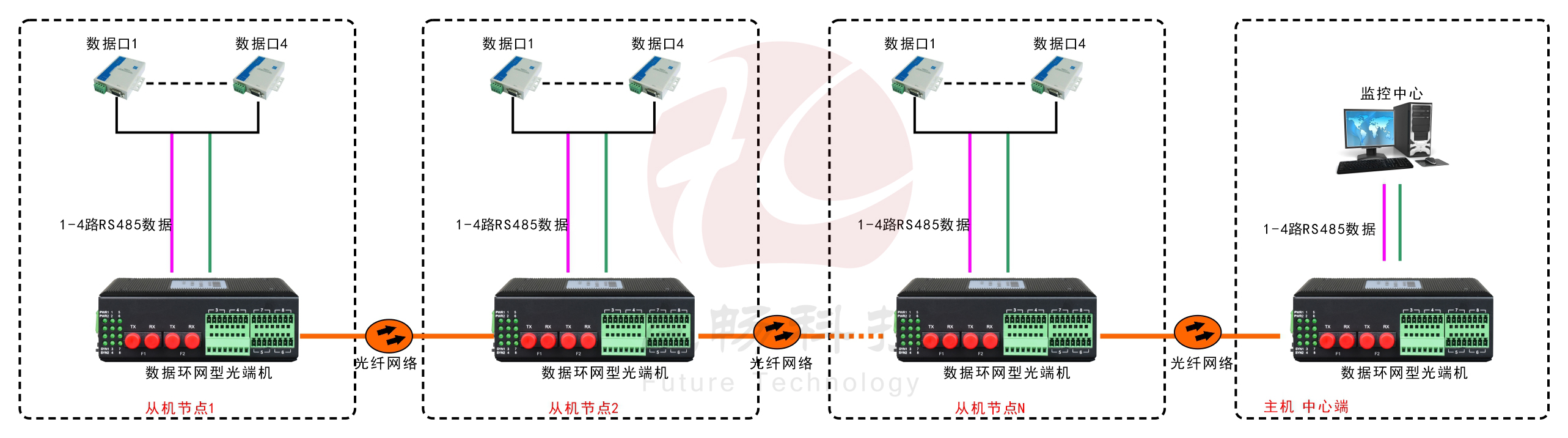

鏈型（Line） 應用場合：多個總線節點間需要遠距離通訊，或者多個節點間需要完全的電氣隔離抗干擾；


應用方案圖例二

環網型4路串口光纖環網光端機

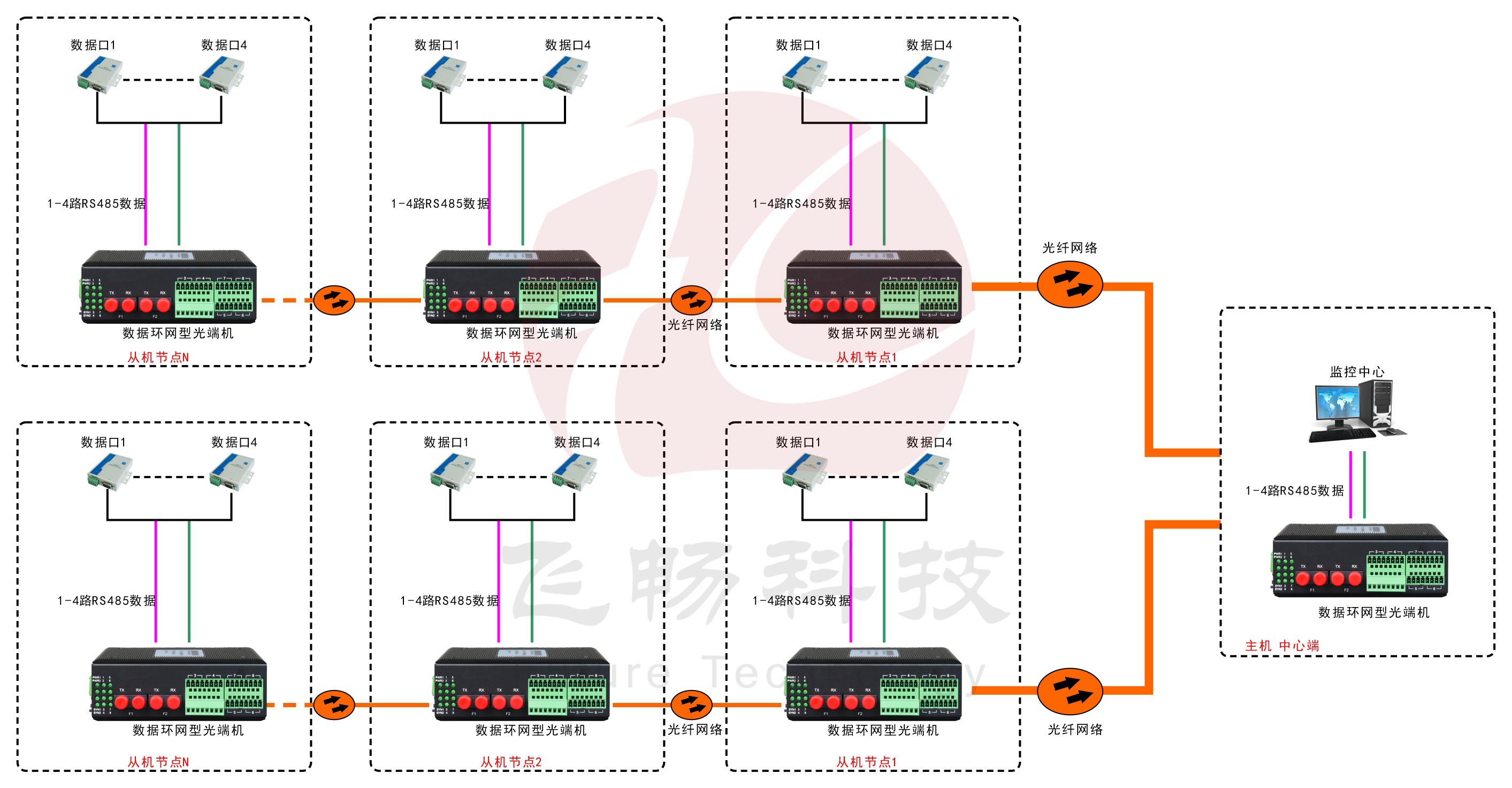

星型（Star）應用場合：多個節點之間需要改變總線鏈型拓撲方式，或者多個節點間需要完全的電氣隔離時；



應用方案圖例三

環網型4路串口光纖環網光端機

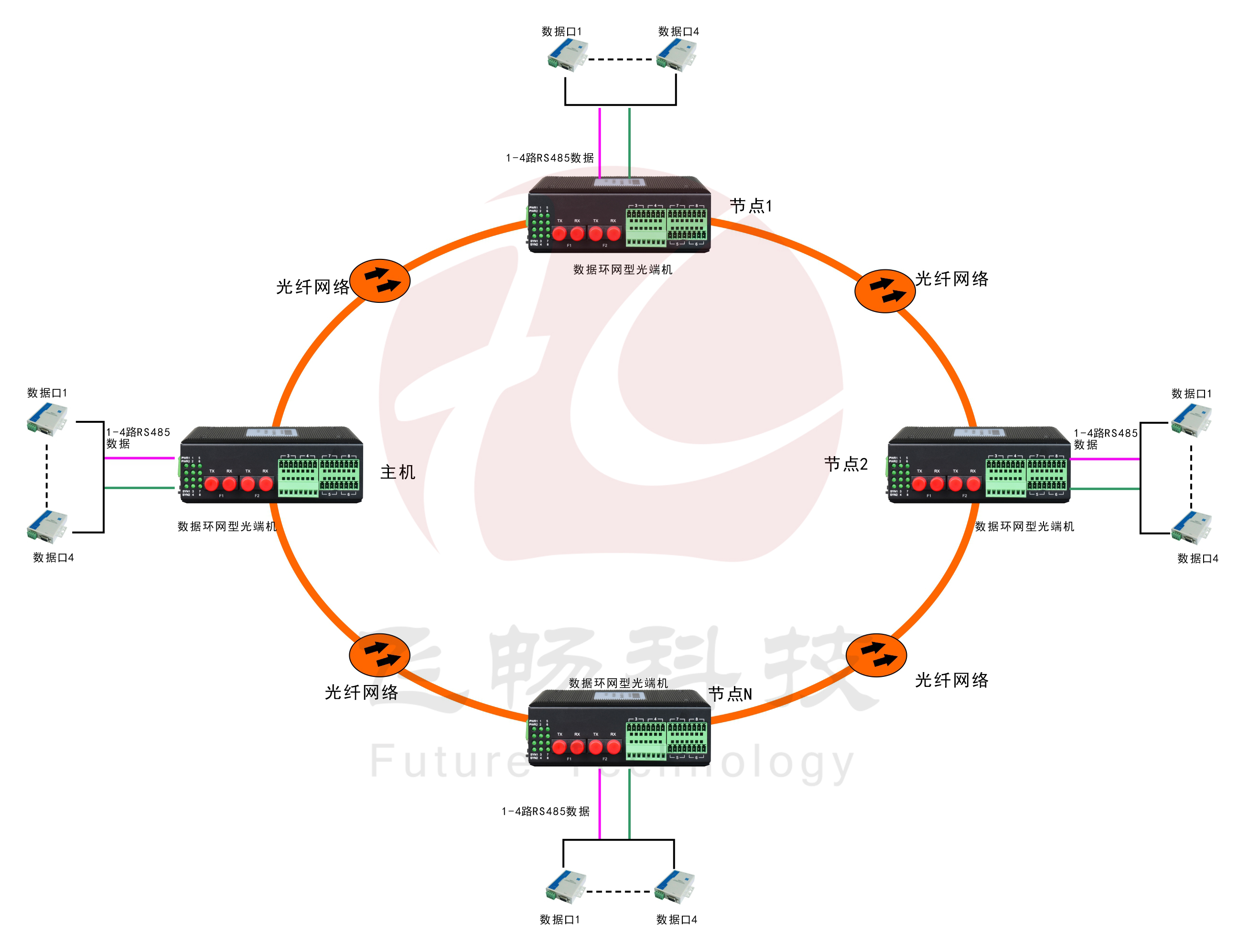

環形（Circle）：應用場合：多個節點間需要提供冗余光纖鏈路保障總線可靠通訊時；


應用方案圖例四

環網型4路串口光纖環網光端機

本系列產品應用靈活，同時，該系列產品可采用雙光口實現雙纖環網冗余功能，當某處光纖故障時，系統會在10ms內重建網絡鏈路，保障系統的正常通信，實現對總線信號傳輸?shù)淖杂Ｗo功能，網絡故障排除后系統會自動恢復。
