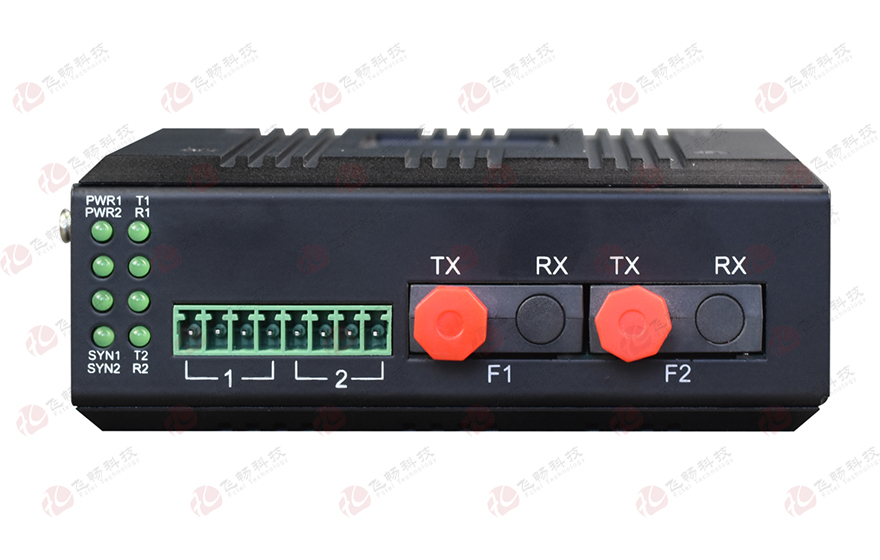

工業軌式1-2路RS232/422/485(三種接口同時提供) 光纖環網 光端機

型號：次留言

描述：工業級數據環網型光端機提供1-2路RS232/422/485在光纖中傳輸，每路端口同時支持RS232/422/485三種業務接口，支持多種光纖網絡拓?fù)浣Y(jié)構：點對點通訊、鏈型網絡、星型網絡及冗余環網自愈保

產品描述
工業級數據環網型光端機提供1-2路RS232/422/485在光纖中傳輸，每路端口同時支持RS232/422/485三種業務接口，支持多種光纖網絡拓?fù)浣Y(jié)構：點對點通訊、鏈型網絡、星型網絡及冗余環網自愈保護等拓?fù)浣Y(jié)構，并可在此基礎上組網為更復雜的網絡拓?fù)浣Y(jié)構,具有環網自愈保護功能。該產品突破了傳統串行接口通訊距離與通訊速率的矛盾，同時，也解決了電磁干擾、地環干擾和雷電破壞的難題，大大提高了數據通訊的可靠性、安全性和保密性
功能特點
◆ 提供1-2路串口，每路串口同時提供RS232/422/485三種串行接口(接口類型可以通過DIP開關設置)，方便現場開通業務;
◆ 可以自動檢測、控制RS-485數據流 不必要用握手信號來控制數據流向;具備自動偵測串口信號波特率的能力;
◆ 提供兩光纖條線路，在線路故障時可自動切換，保證通信正常；
◆ 光接口支持多模雙纖、單模雙纖、單模單纖三種光纖傳輸模式，SC/ST/FC/LC接口可選
◆ 支持多種光纖網絡結構：點對點、星型、鏈型、環網冗余，并可組合為更復雜的網絡拓?fù)浣Y(jié)構支持多種光纖網絡結構；
◆ 串行數通道可以傳輸異步從300-115200bps波特率自適應的串口數據;
◆ 串行口接口防雷達到IEC61000-4-5 (10/700μS) 差模:6KV 阻抗(40Ω)；共模:6KV，阻抗(40Ω) 標準;
◆ 支持寬范圍交直流輸入,支持內部隔離，冗余雙電源輸入,電源支持過載保護、防反接保護
◆ 符合工業四級電磁兼容性要求
◆ 超強防雷功能：防雷擊，可抗感應高壓，防浪涌等
◆ 無風扇高效散熱，降低修復時間
◆ IP40外殼防護等級，能夠經受住惡劣環境的考驗
◆ 導軌或壁掛式安裝
◆ 寬溫型：工作溫度-40℃~ +85℃
◆ 所有型號皆通過100%烤機測試，保修期：5年
技術參數
◆ 光纖部份
光口：2
光纖：單纖雙纖
光纖接口：FC/SC/ST/LC(SFP)
波長：850nm/1310nm多模；1310nm/1550nm單模
無中繼傳輸距離：20~120Km
典型發射功率:
   單模1310/1550nm：≥-9dBm
   多模850nm：-18dBm
   多模1310nm: -25dBm
接受靈敏度范圍：-28dBm~- 40dBm
◆ 串行接口
標準
   EIA/TIA-232 RS-232 (ITU-T V.28)
   EIA/TIA-422 RS-422 (ITU-T V.11)
   EIA/TIA-485 RS-485 (ISO/IEC8284)
   串口界面:
   RS-422: TxD+ TxD- RxD+ RxD-
   RS-485 4 wires: TxD+ TxD- RxD+ RxD-       RS-485 2 wires: A(對應TX+) B(對應TX-) Ground
   RS-232: RXD TXD Signal Ground
◆ 電氣和機械特征
   冗余雙電源輸入:   DC9-48V 功耗<5W
   過載保護：        支持
   反接保護：        支持
   冗余保護：        支持
   接入端子：        4芯5.08mm間距插入式端子
   外殼：            IP40防護等級，鋁合金材質
   安裝方式：        導軌安裝、壁掛式安裝
   重量：            0.75kg/臺
尺寸：  110mm(長) x 86mm(寬) x 40.0mm(高)
◆ 環境指標
工作溫度：-40℃—+85℃
儲存溫度：-40℃—+85℃
工作濕度：0%—95%（無凝結）
MTBF：   ＞100,000小時
應用方案
本產品支持多種光纖網絡拓?fù)浣Y(jié)構：點對點通訊、鏈型網絡、星型網絡及冗余環網自愈保護等拓?fù)浣Y(jié)構，并可在此基礎上組網為更復雜的網絡拓?fù)浣Y(jié)構

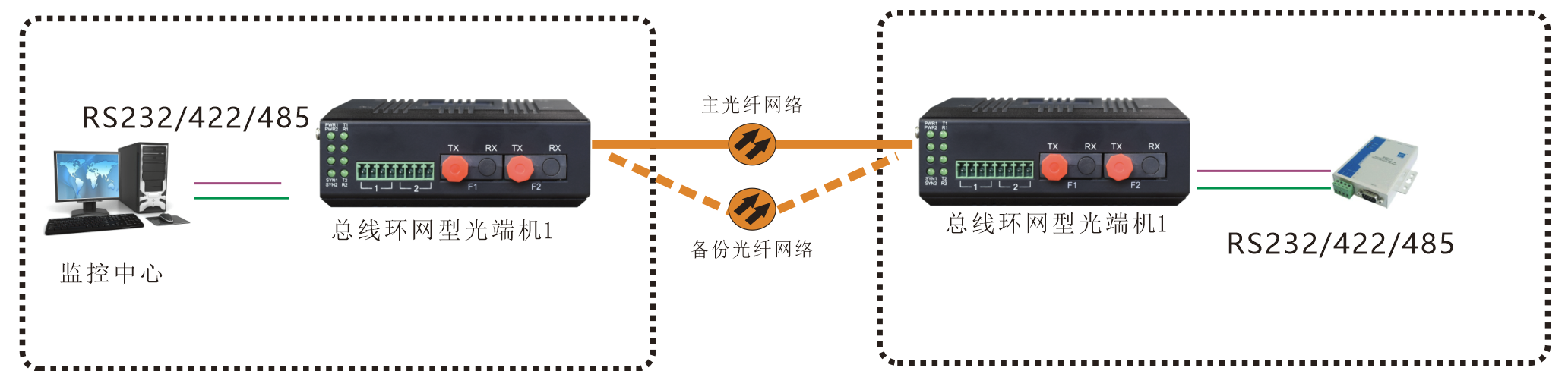

◆ 點對點（Point to Point） 應用場合：某些單獨分散的總線節點間需要遠距離通訊，或者受干擾嚴重需要電氣隔離:

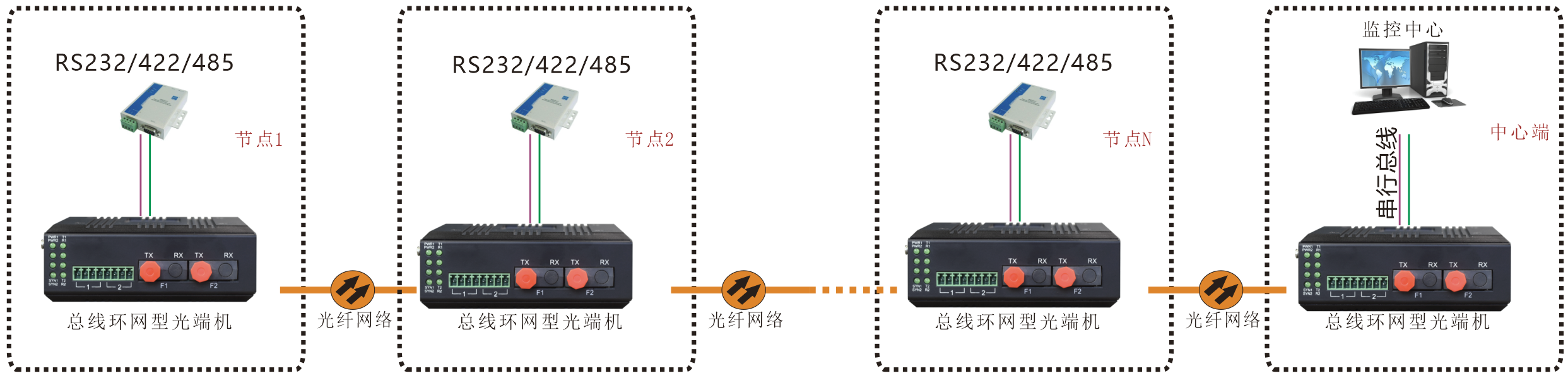

◆ 鏈型（Line） 應用場合：多個總線節點間需要遠距離通訊，或者多個節點間需要完全的電氣隔離抗干擾:

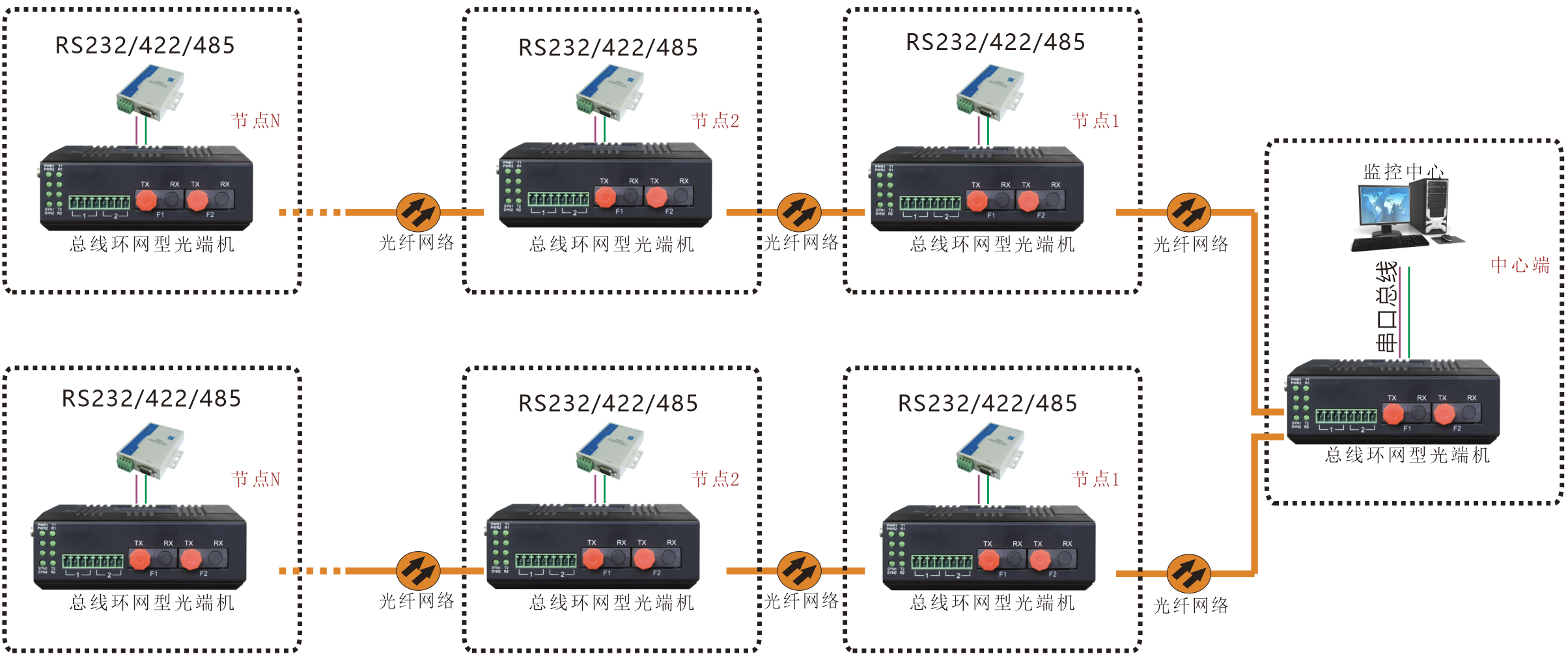

◆ 星型（Star）應用場合：多個節點之間需要改變總線鏈型拓?fù)浞绞?，或者多個節點間需要完全的電氣隔離時；

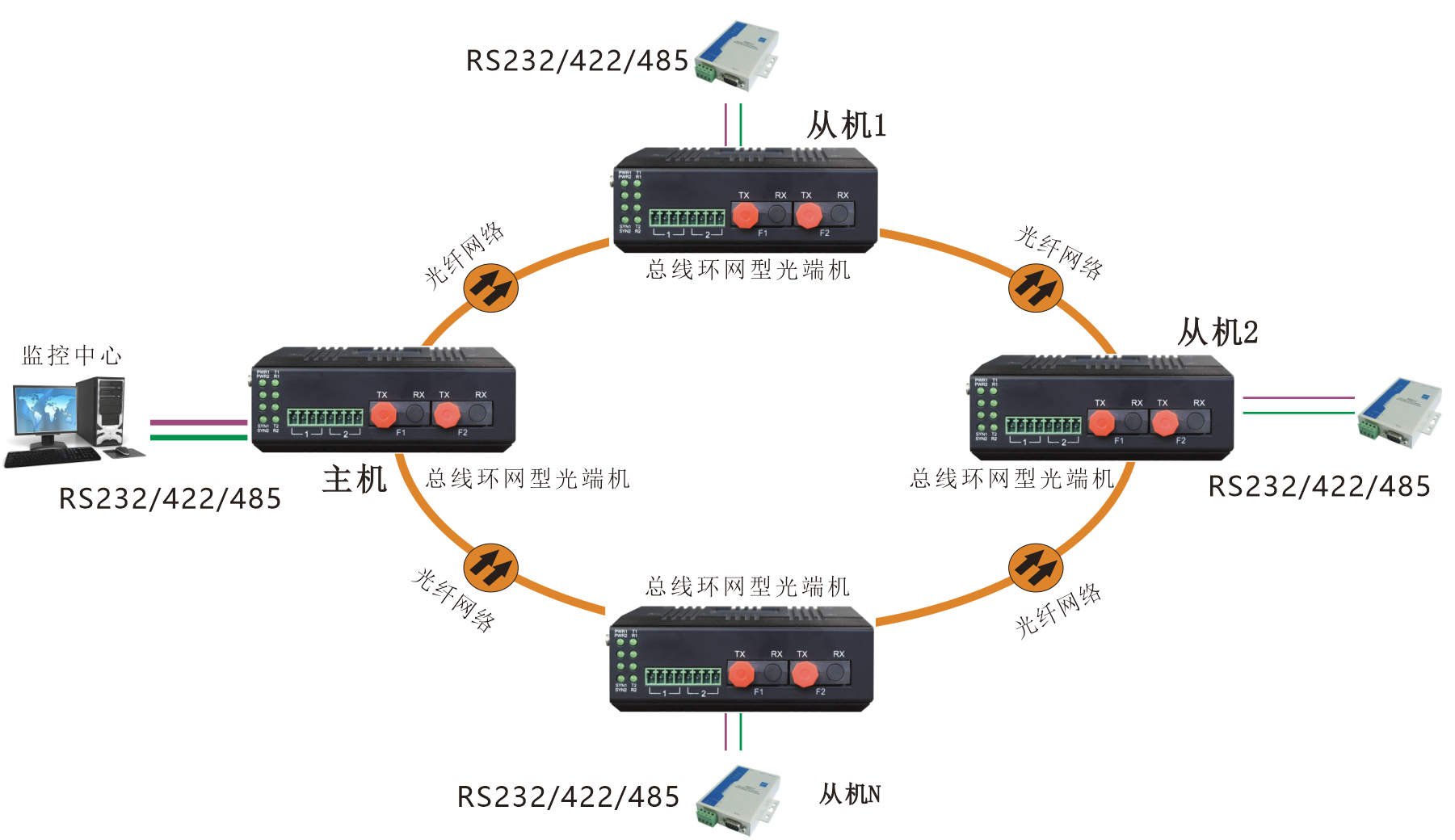

◆ 環形（Circle）：應用場合：多個節點間需要提供冗余光纖鏈路保障總線可靠通訊時

本系列產品應用靈活，同時，該系列產品可采用雙光口實現雙纖環網冗余功能，當某處光纖故障時，系統會在10ms內重建網絡鏈路，保障系統的正常通信，實現對總線信號傳輸?shù)淖杂Ｗo(hù)功能，網絡故障排除后系統會自動恢復；

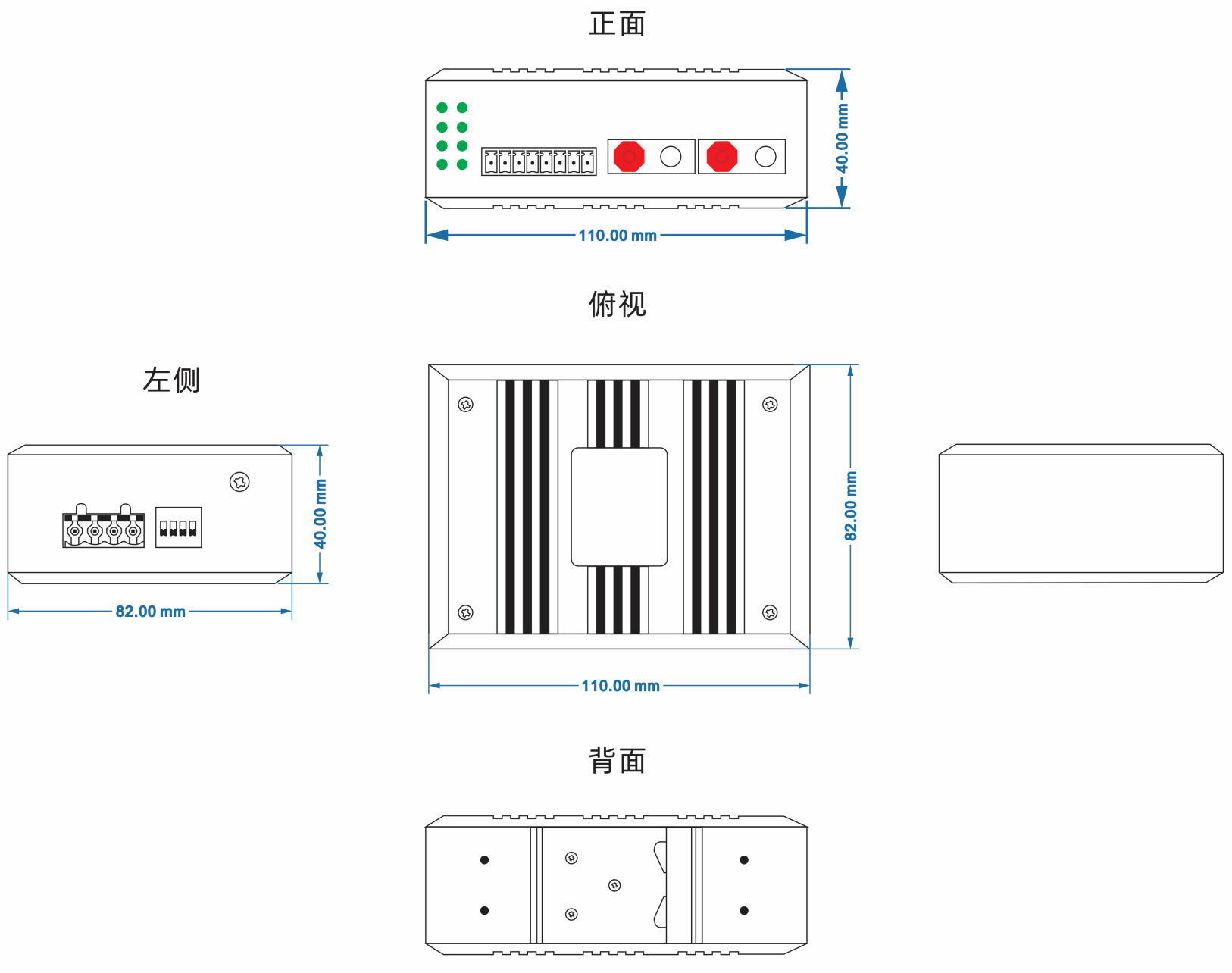

產品尺寸
