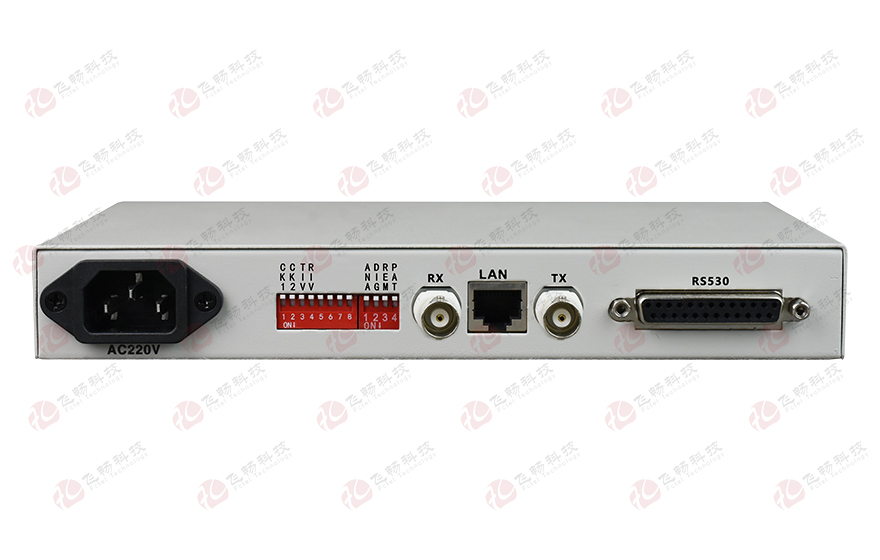

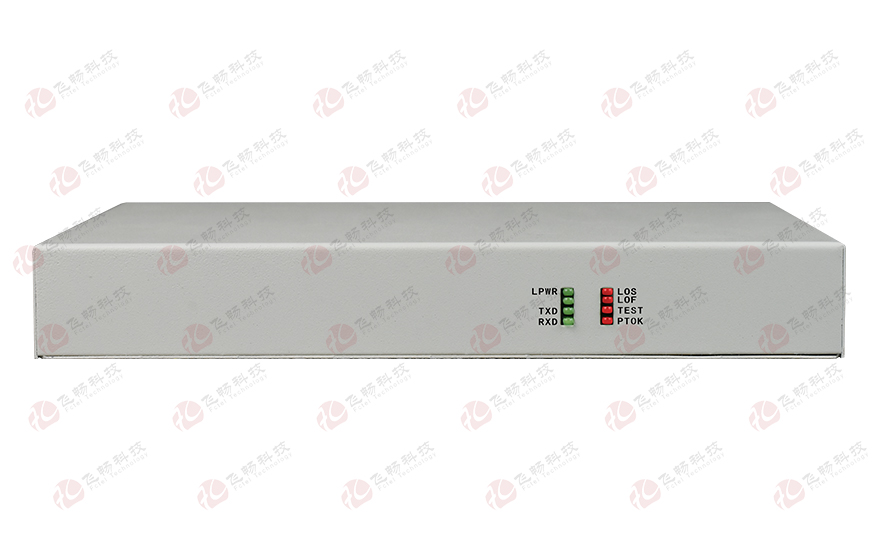

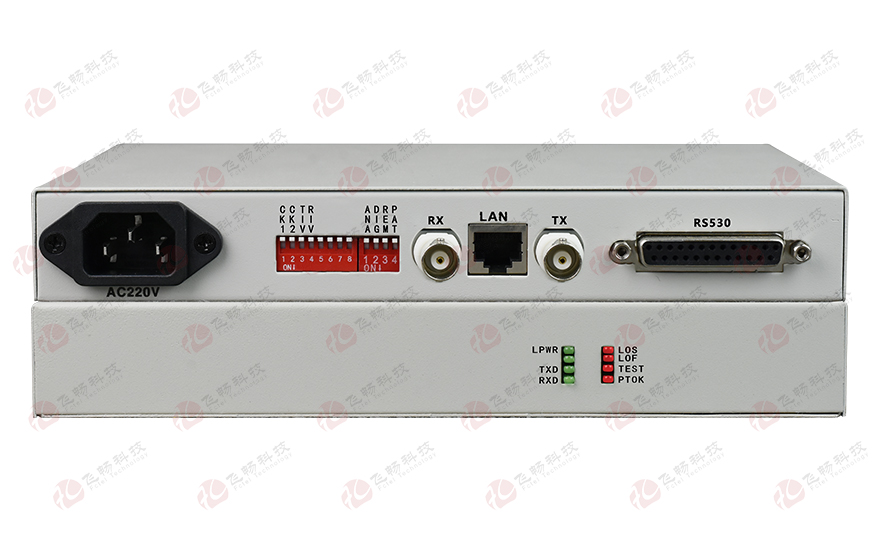

非成幀E1-RS530協議轉換器

型號：FCC-E1R530次留言

描述：非成幀E1到RS530(EIA-530)之間的接口轉換，設備提供1個成幀E1接口和1個V.35接口，能夠?qū)崿F(xiàn)成幀E1到V.35之間的接口轉換、用戶可利用數據通道速率為N*64Kbps(N=0-32)。

產品描述
       本系列設備提供1個成幀E1接口和1個V.35接口，能夠?qū)崿F(xiàn)成幀E1到V.35之間的接口轉換、用戶可利用數據通道速率為N*64Kbps(N=0-32)。設備內置環路測試功能，為工程開通和日常維護提供便利。
功能特點
◆ 基于自主知識產權的集成電路；
◆ 可以在本端強制讓對端設備的速率跟隨本端（成幀時有效）；
◆ 硬件實現31個時隙中任意幾個時隙的選擇（成幀時有效）；
◆ 同時支持自適應的120Ω/平衡和75Ω/不平衡兩種阻抗，不用再作設置；
◆ 系統經過嚴格的測試和實用驗證，完全符合ITU-T V.35、G.703、G.704等建議；
◆ 提供3種環回功能：E1本端自環（ANA），V.35自環（DIG），令對端V.35自環（REM）；
◆ 有偽隨機碼測試功能，便于線路開通即可以當一個的2M誤碼儀來用；
◆ V.35接口支持熱插拔；支持和DTE或DCE設備互連；
◆ V.35工作時鐘可支持內時鐘、外時鐘、線路時鐘；
◆ 可選AC 220V，DC -48V、DC +24V，直流電源無正負極之分。
技術參數
◆ E1 接口
   設備接口：設備接口符合G.703建議
   速   率： 2048Kb/s±50ppm
   碼   型： HDB3
   阻   抗： 非平衡式75Ω/平衡式120Ω
   非平衡式配同軸接口適配器，可適配75-2/3同軸電纜
   抖動特性： 滿足G.742、G.823建議
   輸入口允許衰減：0～6dBm
◆ RS530接口
   速 率：2048Kbps
   接口特性：滿足EIA-530標準
   連 接 器：DB25孔座
   連接方式：DCE
   時鐘方式：G.703恢復時鐘、內時鐘、RS530外時鐘
◆ 電氣和機械特性
   系統電源：  AC180V ~ 260V；DC –48V；DC +24V
   功耗：         ≤10W
   外觀結構:    216（寬）X140（深）X31（高）mm迷你型
◆ 環境指標
   工作溫度：-10℃~+60℃(商業級)/-40℃—+85℃(工業級)
   儲存溫度：-40℃—+85℃
   工作濕度：0%—95%（無凝結）
   MTBF：    ＞100000小時
應用方案

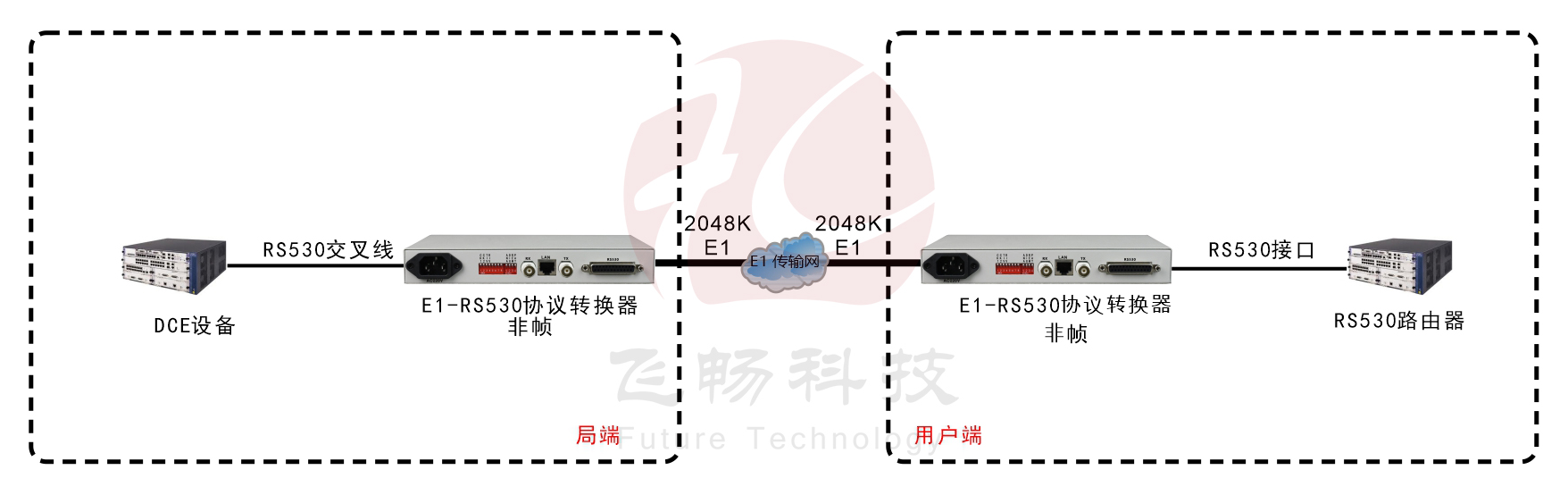

應用方案圖例一

非成幀E1-RS530協議轉換器

應用方案圖例二

非成幀E1-RS530協議轉換器

產品尺寸
產品視頻
