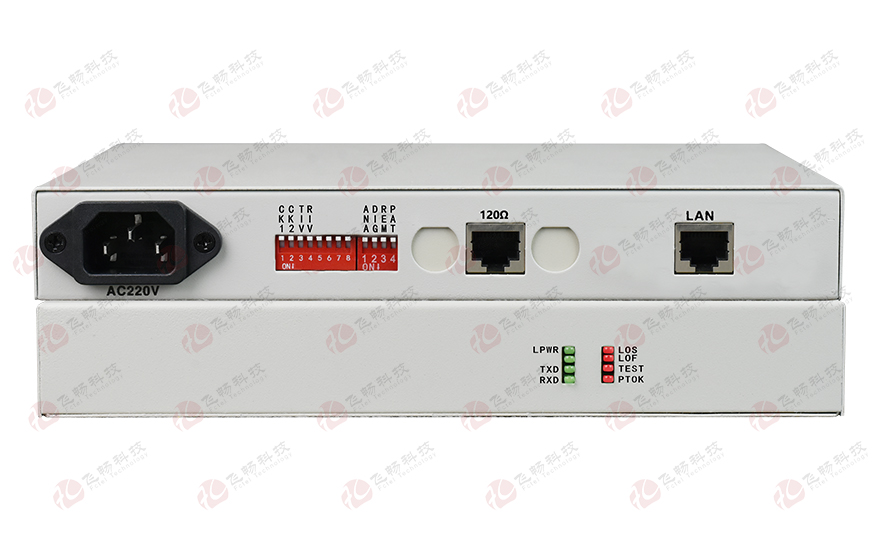

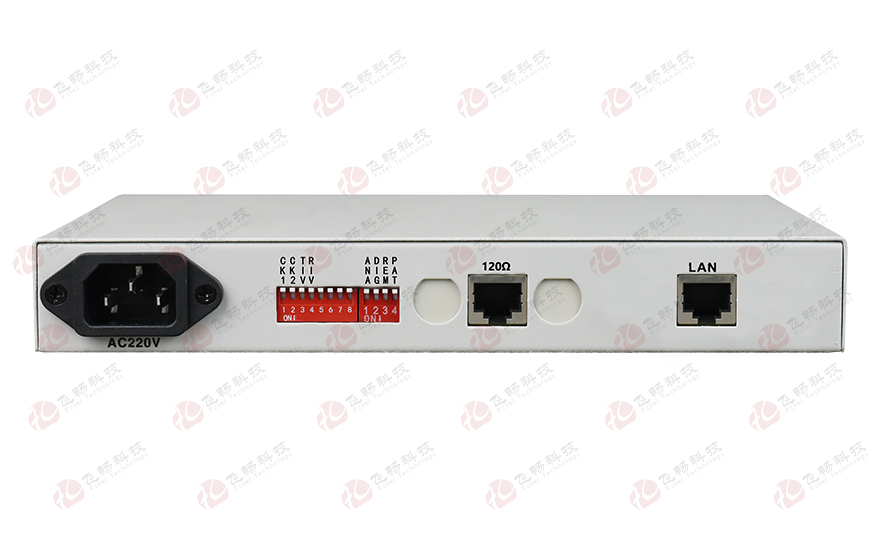

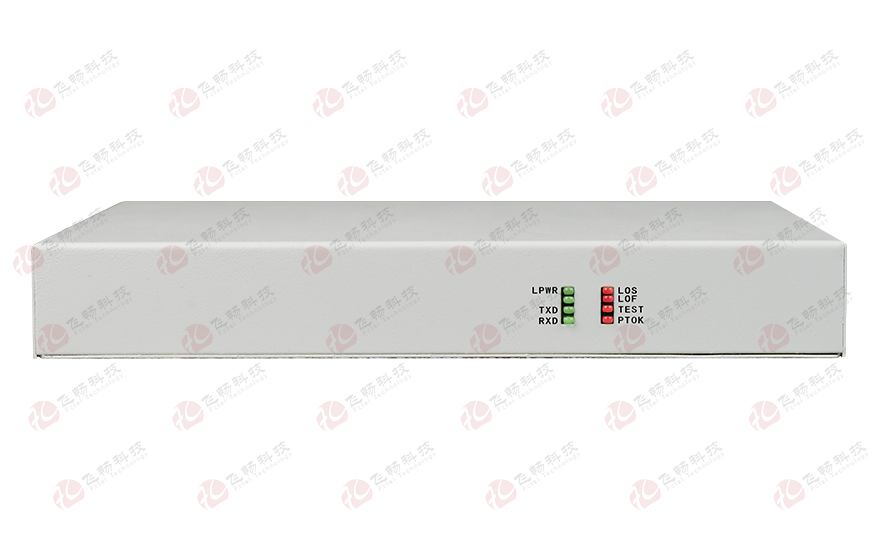

同向64K-RS232/422/485協議轉換器

型號：FCC-E1tD1/R1/Q1次留言

描述：同向G.703(Co-Directional G.703)轉成RS232/422/485轉換器，串口接口速率0-14.4K。

產品描述
       同向G.703(Co-Directional G.703)接口將64Kbps周期分成為4個單位間隔它以0101表示〝0〞1100表示〝1〞通過交替變換相鄰碼組的極性把二進制信號轉換成三電平信號并通過在每第8組破壞碼組的極性交替從而來傳送8KHz的定時信號。通過以上編碼處理 G.703同向64K bps信號就能實現把64KHz和8KHz的定時信號和64Kbit/s的數據信號在同一個傳輸方向上用一對平衡線傳輸。
       64k-RS422/485 接口轉換器提供ITU-T同向64K G.703標準E1接口與標準RS232/422/485接口之間的物理層轉換。為網絡中不同接口設備之間的通信提供安全、無縫的連接。適用于傳輸設備的E1通道部分時隙可供利用，而需要傳輸數據的設備又只有RS232/422/485出口的場合。
功能特點
◆ 基于自主知識產權的集成電路；
◆ 提供2種時鐘方式即G.703主時鐘，G.703線路時鐘；
◆ RS232/485/422通道可以傳輸異步從0-9600波特率自適應的串口數據；
◆ 提供2種環回功能，即G.703本端自環、RS232/422/485本端自環.
◆ 有偽隨機碼測試功能為設備的安裝調試帶來很大便利 ；
◆ 同向64K G.703支持120Ω平衡阻抗 ；
◆ 可選AC 220V，DC -48V、DC +24V，直流電源無正負極之分。
技術參數
◆ Co-Directional G.703接口
   設備接口均符合ITU-T G.703建議
   速   率：  64Kbps±50ppm
   阻   抗：   平衡式 120W
   抖動特性：  滿足G.742、G.823建議
   最大傳輸距離：up to 500m(接口內帶均衡)
◆ 串行數據接口
   數據接口：RS-232/RS-485/RS-422
   數據標準：EIA RS232 RS485 RS422
   速率：     110bps-115.200Kbps
   物理接口： RJ45
◆ 電氣和機械特性
   系統電源：  AC180V ~ 260V；DC –48V；DC +24V
   功耗：         ≤10W
   外觀結構:    216（寬）X140（深）X31（高）mm迷你型
◆ 環境指標
   工作溫度：-10℃~+60℃(商業級)/-40℃—+85℃(工業級)
   儲存溫度：-40℃—+85℃
   工作濕度：0%—95%（無凝結）
   MTBF：    ＞100000小時

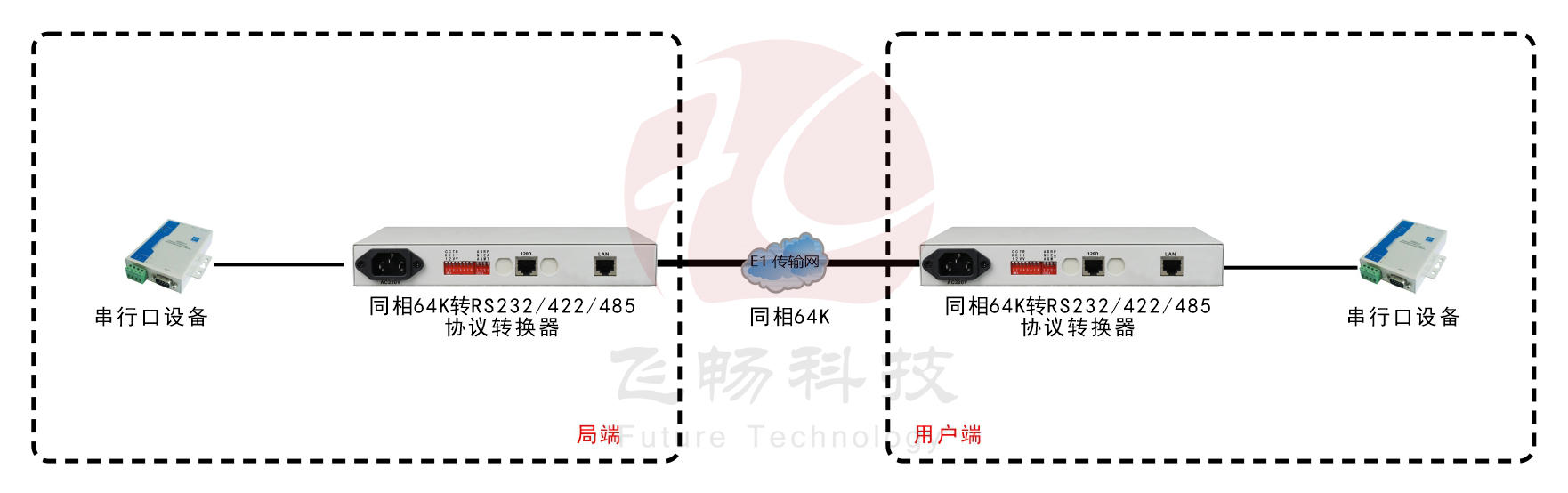

應用方案
同向64K-RS232/422/485協議轉換器
