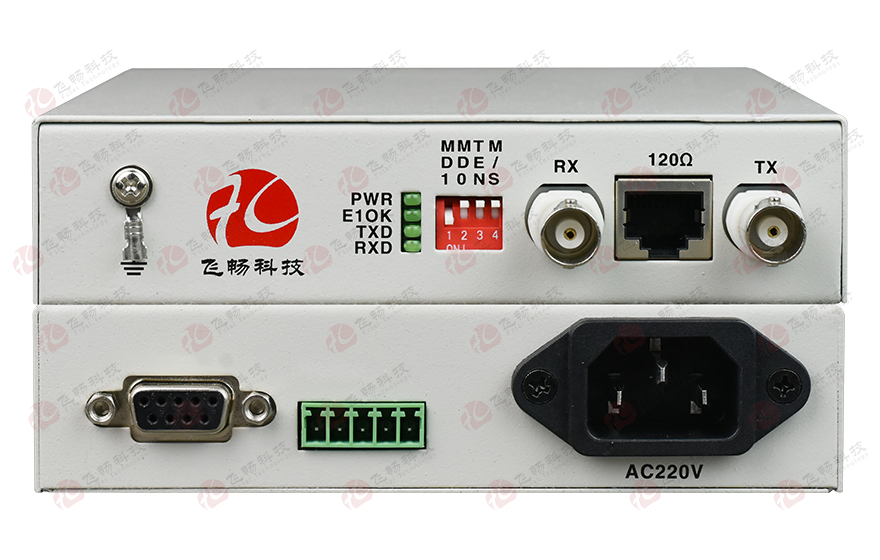

全信號RS232轉E1 協議轉換器

型號：FCC-E1qR1次留言

描述：支持RS232的數據與所有握手信號(DCDDTRDSRRTSCTSRI)通過E1傳輸到遠端串行口的通信速率可達256Kbps

產品描述
       本系列設備是多功能的支持異步RS-232通信接口的轉換器，支持RS232的數據與所有握手信號(DCDDTRDSRRTSCTSRI)通過E1傳輸到遠端。該設備是連接遠程終端單元(RTU)到主機(HOST)或分布式數據采集系統(SCADA)控制器的最佳選擇，具有很高的性能價格比。串行口的通信速率可達256Kbps，適用于移動基站遠動信號、電力遠動信號、串行電話線Modem傳輸以及網絡監控等場合。
功能特點
◆ 具備自動偵測串口信號波特率的能力；
◆ 串行口的通信速率可達256Kbps；
◆ 支持RS232所有握手信號(DCDDTRDSRRTSCTSRI)的E1遠傳；
◆ E1口同時支持自適應的120Ω/平衡和75Ω/不平衡兩種阻抗，不用再作設置；
◆ 串行數據在E1中復用支持ITU-T R.111 躍變編碼模式；
◆ E1接口能指示遠端E1有沒有告警，方便設備開通；
◆ 串行口接口600W 浪涌保護、1500V 靜電保護；
◆ 可以組成E1串口轉換器(A)－－-E1光纖Modem(B)－－-光纖串口 Modem(C)的拓撲結構。
技術參數

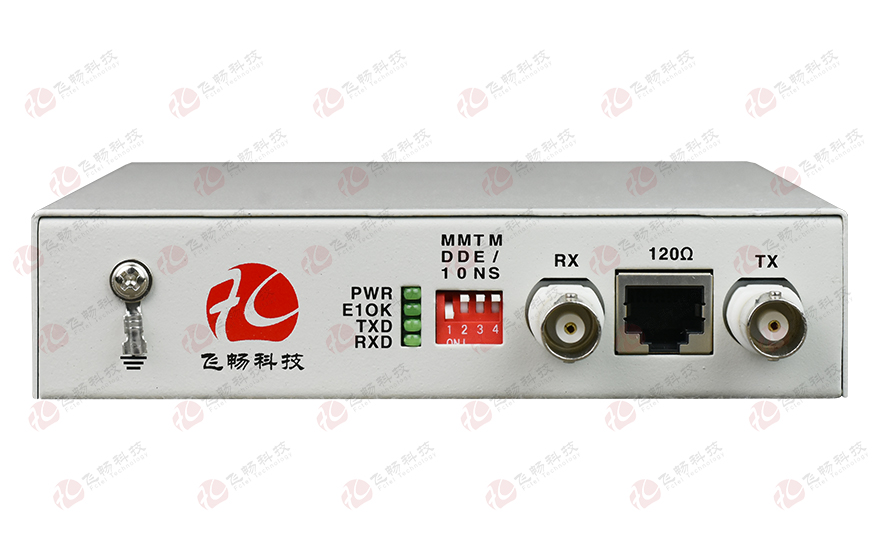

◆ E1 接口
   設備接口：設備接口符合G.703建議
   速   率： 2048Kb/s±50ppm
   碼   型： HDB3
   阻   抗： 非平衡式75Ω/平衡式120Ω
   非平衡式配同軸接口適配器，可適配75-2/3同軸電纜
   抖動特性： 滿足G.742、G.823建議
   輸入口允許衰減：0～6dBm
◆ 串行數據接口
   數據接口：RS-232/RS-485/RS-422
   數據標準：EIA RS232 RS485 RS422
   速率：     110bps-115.200Kbps

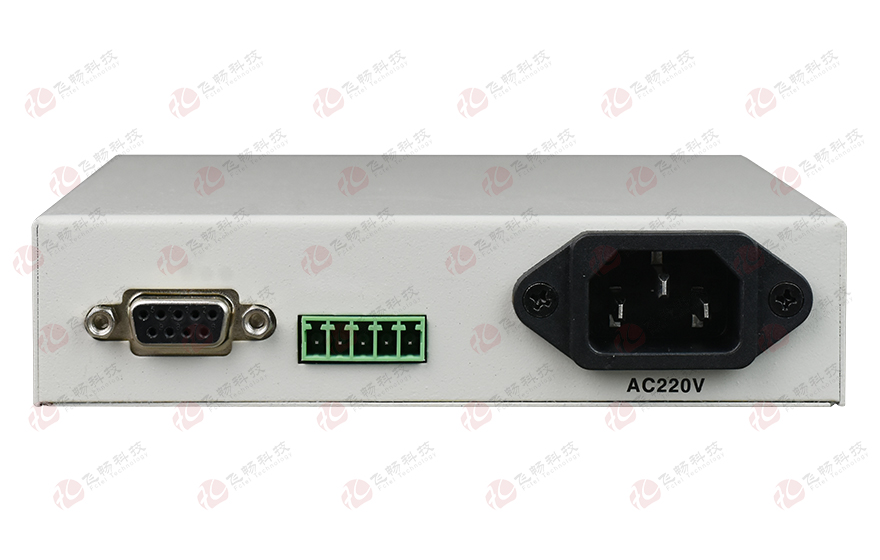

   物理接口： 接線端子+DB9
◆ 電氣和機械特性
   系統電源：  AC180V ~ 260V；DC –48V；DC +24V
   功耗：         ≤10W
   外觀結構:    136（寬）X131（深）X31（高）mm 桌面型
◆ 環境指標
   工作溫度：-10℃~+60℃(商業級)/-40℃—+85℃(工業級)
   儲存溫度：-40℃—+85℃
   工作濕度：0%—95%（無凝結）
   MTBF：    ＞100000小時
應用方案

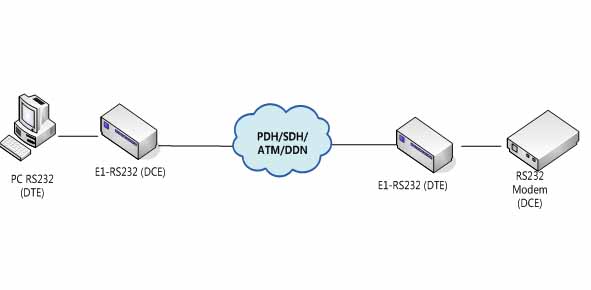

應用方案圖例一:

全信號RS232轉E1 轉換器

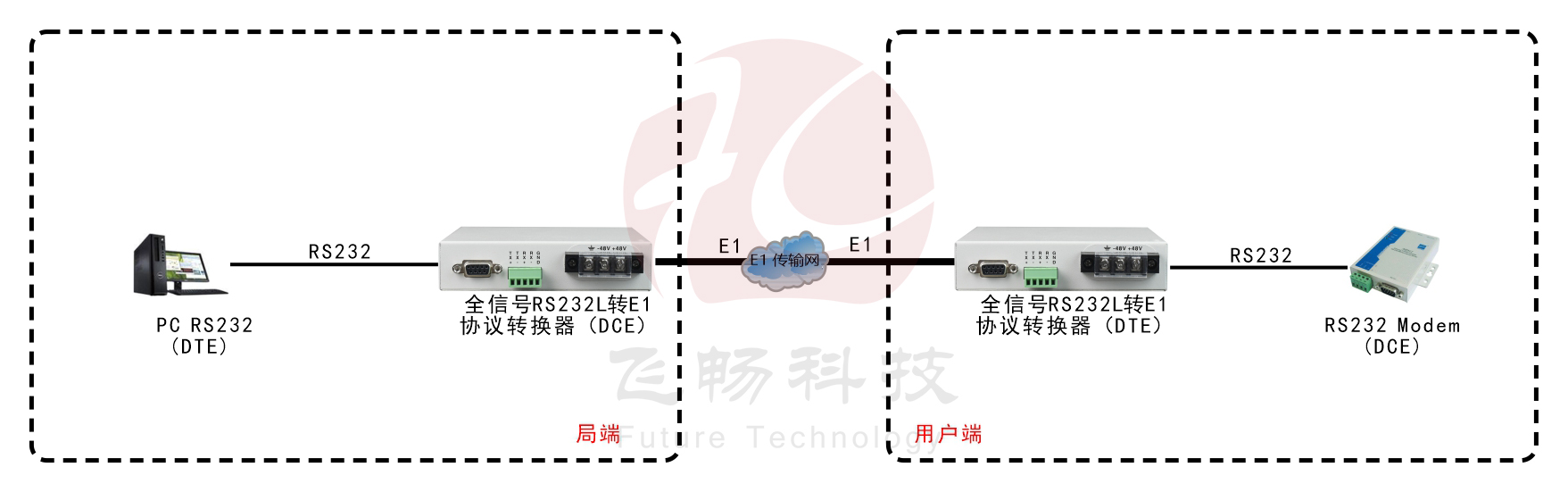

應用方案圖例二:
全信號RS232轉E1 轉換器
