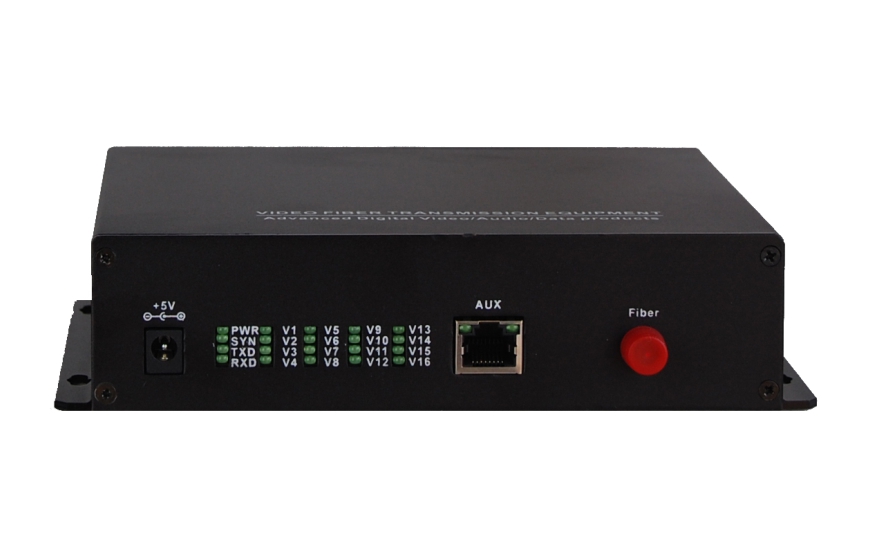

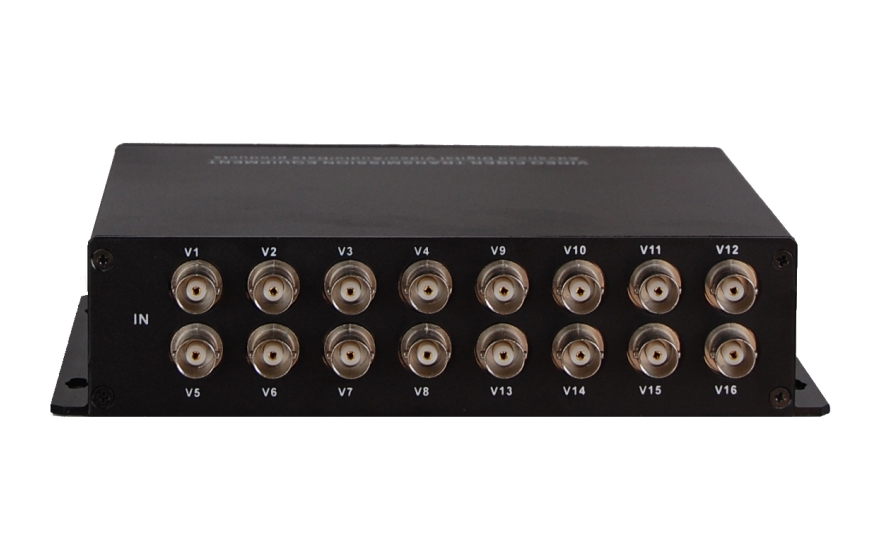

16路視頻+1路反向數據視頻光端機

型號：FCV-V16D1mT/R次留言

描述：16路視頻+1路反向數據，數據類型RS232/RS485/RS422/Manchester碼可選

產品描述
       本系列數字視頻光端機采用數字視頻編碼及千兆光纖傳輸技術將多路單、雙向視頻、音頻、數據、音頻、電話、以太網、開關量在單芯或雙芯光纖上實時同步、無失真、高質量地傳輸。 采用全數字視頻無壓縮傳輸技術，帶有視頻及數據等狀態指示，可監控系統的正常運行。其采用結構模塊化設計，用戶可根據現場具體情況靈活選擇或定制配置，可選獨立臺式安裝和機架安裝兩種結構形式。
       本系列產品均由光發射機和光接收機組成，可同時傳輸16路正向視頻和1路反向RS485數據。
功能特點
◆ 全數字光纖傳輸平臺、同平臺多業務靈活配置；
◆ 可提供普通型臺式迷你型臺式，集中插卡式機架多種方式；
◆ 自主知識產權大規模專用集成電路核心；
◆ 可以檢測收無光時，遠端設備是掉電或斷纖；
◆ PAL/NTSC/SECAM全制式兼容，演播級傳輸質量；
◆ 提供雙向異步數據(正向和反向)；
◆ 異步數據，傳輸速率110-115.200Kbps以上；
◆ 異步數據可為RS232/RS485/RS422/ Manchester碼；
◆ 數據接口與視頻接口提供三級防雷功能，能通過ITU-T K.21(10/700 μS)共模：6KV阻抗(40 Ω)的測試。
技術參數
◆ 光纖部分
   物理接口：FC/PC、ST/PC
   傳輸波長：850nm/1310nm/1550nm
   傳輸距離：多模0-2km，單模：0-25km，0-60km，0-120km
   發射光功率：優于 - 6dB
   接收靈敏度：優于 -18dB
   光學動態范圍：12dB
   光學允許最大鏈損：12dB
   光纖種類：單模/多模光纖，單纖
   光纖傳輸?shù)木嚯x受限于光學路徑的損耗以及由于連接端子、接頭、接插板而造成的附加損耗。傳輸距離也可能受到光纖帶寬的限制。
◆ 視頻接口
   視頻帶寬：     5Hz ～10MHz
   信號電平：      1Vp-p(典型值)
   采樣頻率：      16.4M
   信號阻抗：      75Ω
   信號接口：      BNC(PAL、NTSC、SECAM制式兼容)
   微分增益（DG）：    ＜1.3 % (典型值)
   微分相位（DP）：     ＜1.3° (典型值)
   信噪比（SNR）：   ＞63 dB(加權)
◆ 數據接口
   數據接口：RS-232、RS-422、RS-485、Manchester、TTL
   數據格式：NRZ、Manchester、Bi-phase
   速率：110bps-115.200Kbps
   連接端子：RJ45
◆ 電源需求
   系統電源：          AC180V ~ 260V；DC –48V；DC +24V
   功   耗：               ≤10W
◆ 尺寸大小
   迷你型：             216（寬）X140（深）X31（高）mm
   19英寸：             483（寬）X138（深）X44（高）mm
◆ 工作環境
   工作溫度：          -10℃ ~50℃
   工作濕度：          5% ~ 95% (無凝露)
   存儲溫度：          -40 ℃~ 80℃
   存儲濕度：          5%~ 95% (無凝露)

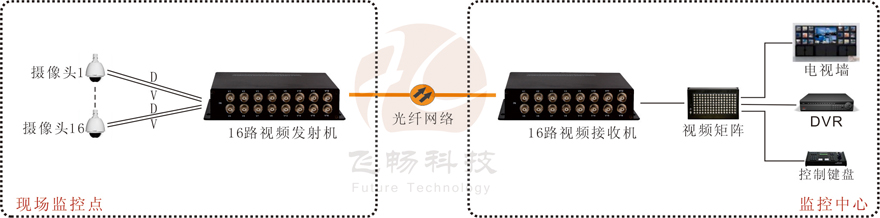

應用方案

16路視頻+1路反向數據視頻光端機
