  • 飛暢科技-4路視頻+2路千兆以太網視頻光端機
  • 飛暢科技-4路視頻+2路千兆以太網視頻光端機

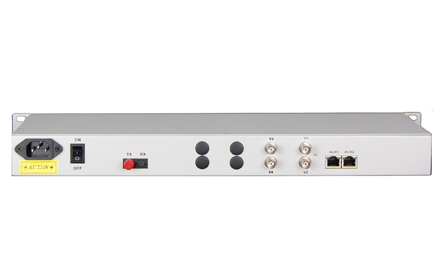

4路視頻+2路千兆以太網視頻光端機

型號：FCV-V4G2T/R次留言

描述：4路視頻+2路千兆以太網多業務光端機，2.5G雙向光模塊非波分復兩種設備合成還可以帶數據、音頻、對講、電話、開關量…

產品描述

      4路視頻+1000M以太網 光發射機/接收機采用數字編碼技術，可將視頻信號、2路10/100/1000base-T雙絞線信號、數據信號、音頻信號和開關量信號通過一根單模光纖實現遠距離雙向傳輸，專業的設計使其可與Philips、AD、Vicon、Pelco等多種控制系統兼容。視頻多復用光發射機/接收機的光模塊和核心電路均采用進口元器件，穩定性高，所有的光、電接口均為國際標準，安裝時免調整，適用于不同的工作環境。

功能特點
◆ 全數字光纖傳輸平臺、同平臺多業務靈活配置；
◆ 可提供普通型臺式迷你型臺式，集中插卡式機架多種方式；
◆ 以太網符合國際標準： IEEE 802.3ab 1000base-T；
◆ 以太網速率支持線速1000M；
◆ 支持VLAN超長數據包的傳輸；
◆ 具有廣播風暴保護、平衡流量、隔離沖突和檢測差錯等功能；
◆ 10Mbps/100Mbps/1000Mbps自動適應，電口MDI/MDI-X自適應無需手動調整；
◆ 數據接口與視頻接口提供三級防雷功能，能通過ITU-T K.21(10/700 μS)共模:6KV阻抗(40 Ω)的測試；
◆ 單纖傳輸，可選雙纖；
◆ 可以檢測收無光時，遠端設備是掉電或斷纖；
◆ PAL/NTSC/SECAM全制式兼容，演播級傳輸質量；
◆ 異步數據，傳輸速率110-115.200Kbps以上；
◆ 異步數據可為RS232/RS485/RS422/ Manchester碼。
技術參數
◆ 視頻接口
   視頻帶寬：     5Hz ～10MHz
   信號電平：      1Vp-p(典型值)
   采樣頻率：      16.4M
   信號阻抗：      75Ω
   信號接口：      BNC(PAL、NTSC、SECAM制式兼容)
   微分增益（DG）：    ＜1.3 % (典型值)
   微分相位（DP）：     ＜1.3° (典型值)
   信噪比（SNR）：   ＞63 dB(加權
◆ 以太UPT接口
   速率：          10/100/1000M，全雙工，半雙工完全自適應
   協議:           支持IEEE 802.3，IEEE 802.1Q(VLAN)
   MAC地址表:     可以學習4096個MAC地址
   物理接口：      RJ45座支持AUTO-MDIX(交叉線直通線自適應)
◆ 數據接口
   數據接口：RS-232、RS-422、RS-485、Manchester、TTL
   數據格式：NRZ、Manchester、Bi-phase
   速率：110bps-115.200Kbps
   連接端子：RJ45
◆ 音頻接口
   信號電平          0.5-4Vp-p
   輸入/輸出阻抗   600Ω（非平衡或平衡）
   帶寬             20Hz-20KHz
   總諧波失真       <1%
   音頻A/D                       24bit
   信噪比（SNR）：   ＞85dB
   連接端子          RCA
◆ 開關量接口
   響應時間         <0.5ms
   開關信號         30VDC/0.5A
◆ 光學
   振鈴電壓：        75V
   振鈴頻率：        25Hz
   工作波長：1470、1490、1510、1530、1550、1570、1590和1610nm
   光纖：單模9/125um
   光接口：FC 、SC、ST
   光纖傳輸?shù)木嚯x受限于光學路徑的損耗以及由于連接端子、接頭、接插板而造成的附加損耗。傳輸距離也可能受到光纖帶寬的限制。
◆ 電氣和機械特性
   電壓：       AC165V ~ 265V；DC –48V；DC +24V
   功耗：       ≤75W
   獨立安裝尺寸： 186(長)*138(高)*31(深)
   重量：1kg
◆ 工作環境
   工作溫度：          -10℃ ~50℃
   工作濕度：          5% ~ 95% (無凝露)
   存儲溫度：          -40 ℃~ 80℃
   存儲濕度：          5%~ 95% (無凝露)
