  • 飛暢科技-8路級連型視頻光端機
  • 飛暢科技-8路級連型視頻光端機

8路級連型視頻光端機

型號：FCVJ8-V1D1T次留言

描述：8節點視頻光端機,節點機最多可同時傳輸2路正向視頻和1路RS485數據

產品描述

      本系列數字視頻光端機采用數字視頻編碼及千兆光纖傳輸技術, 可實現在一芯光纖上將視頻、音頻、數據和開關量等級聯傳輸。

      本產品均由光節點機和光接收機組成，節點機最多可同時傳輸2路正向視頻和1路RS485數據，接收機最多可接收8路視頻和1路RS485數據，一芯光纖鏈路最多可串接8個節點。


功能特點

? 全數字光纖傳輸平臺、同平臺多業務靈活配置

? 可提供普通型臺式迷你型臺式，集中插卡式機架多種方式

? 實現節點機停電時進行光纖旁路功能

? 可以檢測收無光時，遠端設備是掉電或斷纖

? PAL/NTSC/SECAM全制式兼容，演播級傳輸質量

? 提供雙向異步數據(正向和反向)

? 異步數據，傳輸速率110-115.200Kbps以上

? 異步數據可為RS232/RS485/RS422/ Manchester碼

? 數據接口與視頻接口提供三級防雷功能，能通過ITU-T K.21(10/700 μS),共模：6KV,阻抗(40 Ω)的測試

技術參數

u 光纖部分

     物理接口：FC/PC、ST/PC

     傳輸波長：850nm/1310nm/1550nm

     傳輸距離：多模0-2km，單模：0-25km，0-60km，0-120km

     發射光功率：優于 - 6dB

     接收靈敏度：優于 -18dB

     光學動態范圍：12dB

     光學允許最大鏈損：12dB

     光纖種類：?jiǎn)文?多模光纖，單纖

     光纖傳輸?shù)木嚯x受限于光學路徑的損耗以及由于連接端子、接頭、接插板而造成的附加損耗。傳輸距離也可能受到光纖帶寬的限制。

u 視頻接口

    視頻帶寬：     5Hz ～10MHz

    信號電平：      1Vp-p(典型值)

    采樣頻率：      16.4M

    信號阻抗：      75Ω

    信號接口：      BNC(PAL、NTSC、SECAM制式兼容)

    微分增益（DG）：    ＜1.3 % (典型值)

    微分相位（DP）：     ＜1.3° (典型值)

    信噪比（SNR）：   ＞63 dB(加權)

u 數據接口

    數據接口：RS-232、RS-422、RS-485、Manchester、TTL

    數據格式：NRZ、Manchester、Bi-phase

    速率：110bps-115.200Kbps

    連接端子：RJ45

u 電源需求

    系統電源：          AC180V ~ 260V；DC –48V；DC +24V

    功   耗：               ≤10W

u 尺寸大小

    19英寸：             483（寬）X138（深）X44（高）mm

u 工作環境

    工作溫度：          -10℃ ~50℃

    工作濕度：          5% ~ 95% (無凝露)

    存儲溫度：          -40 ℃~ 80℃

    存儲濕度：          5%~ 95% (無凝露)

應用方案

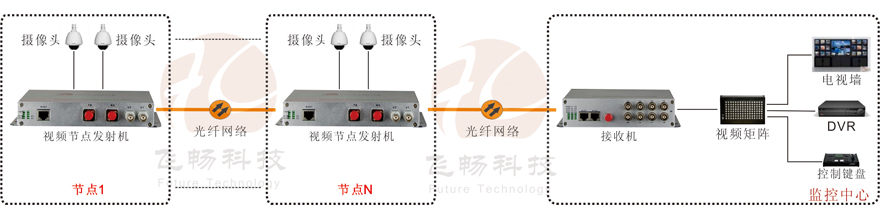

應用方案圖:
