純128路機框式視頻光端機

型號：FCV-V128T/R次留言

描述：128路視頻單纖傳輸4U機框，配置8塊卡16路視頻卡

產品描述
    128路綜合復用視頻光發射機/接收機采用數字編碼技術，可將128路視頻信號通過一根單模光纖實現遠距離雙向傳輸。
    128路綜合視頻光端機為19英寸4U 17槽機架式，由8塊16路視頻板與一塊CWDM板組成，每16路視頻為一個單元，采用CWDM粗波分復用技術，總共出8個波長，總共可以插入8塊視頻接口卡。安裝與維護方便，適用于不同的工作環境。
功能特點
◆ 128路視頻光端機為單纖傳輸；
◆ 設備為4U 19英寸17槽機框，總共有8個功能板組成 16路純視頻板占用兩個槽位，16路視頻多功能接口板占用3個槽位；
◆ 擴容方便，增加板卡即可，維護方便，更換板卡即可；
◆ 數據接口與視頻接口帶防雷保護防雷達到GB/T17626.5(IEC61000-4-5) 短路電流波8/20μs 開路峰值輸出電壓6KV標準；
◆ 可以檢測收無光時，遠端設備是掉電或斷纖；
◆ PAL/NTSC/SECAM全制式兼容，演播級傳輸質量；
技術參數
◆    視頻接口
   視頻帶寬：     5Hz ～10MHz
   信號電平：      1Vp-p(典型值)
   采樣頻率：      16.4M
   信號阻抗：      75Ω
   信號接口：      BNC(PAL、NTSC、SECAM制式兼容)
   微分增益（DG）：    ＜1.3 % (典型值)
   微分相位（DP）：     ＜1.3° (典型值)
   信噪比（SNR）：   ＞63 dB(加權)
◆    光學
   振鈴電壓：        75V
   振鈴頻率：        25Hz
   工作波長：1470149015101530155015701590和1610nm
   光纖：單模9/125um
   光接口：FC 、SC、ST
   光纖傳輸?shù)木嚯x受限于光學路徑的損耗以及由于連接端子、接頭、接插板而造成的附加損耗。傳輸距離也可能受到光纖帶寬的限制。
◆    電器和機械特性
   電壓：       AC165V ~ 265V；DC –48V；DC +24V
   功耗：       ≤75W
   獨立安裝尺寸： 445(長)*200(高)*365(深)
   重量：8.5kg
◆    工作環境
   工作溫度：          -10℃ ~50℃
   工作濕度：          5% ~ 95% (無凝露)
   存儲溫度：          -40 ℃~ 80℃
   存儲濕度：          5%~ 95% (無凝露)

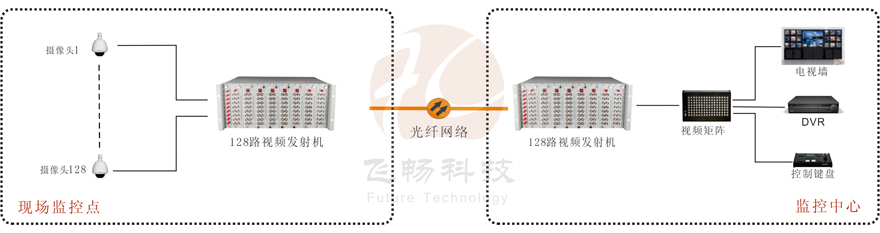

應用方案

純128路機框式視頻光端機
