獨立式/1U/2U/4U/6U PDH 機框

型號：FCK10/FCK11/FCK12/FCK14/FCK16次留言

描述：PDH光端機綜合機架/機框是一種能滿足用戶集中使用、集中管理的最經濟型的標準19英寸機架。系統具有過溫、過壓、過流 保護裝置。機框可以提供雙電源1+1備份供電與集中式SNMP網管。

產品描述
       PDH光端機綜合機架/機框是一種能滿足用戶集中使用、集中管理的最經濟型的標準19英寸機架。系統具有過溫、過壓、過流 保護裝置。機框可以提供雙電源1+1備份供電與集中式SNMP網管?？商峁?U/2U/4U/6U 集中式 PDH光端機插卡使用，極大提高機房的利用面積。
功能特點
◆ 標準19  英寸機箱，可安裝在機房機架中，便于統一管理和維護；

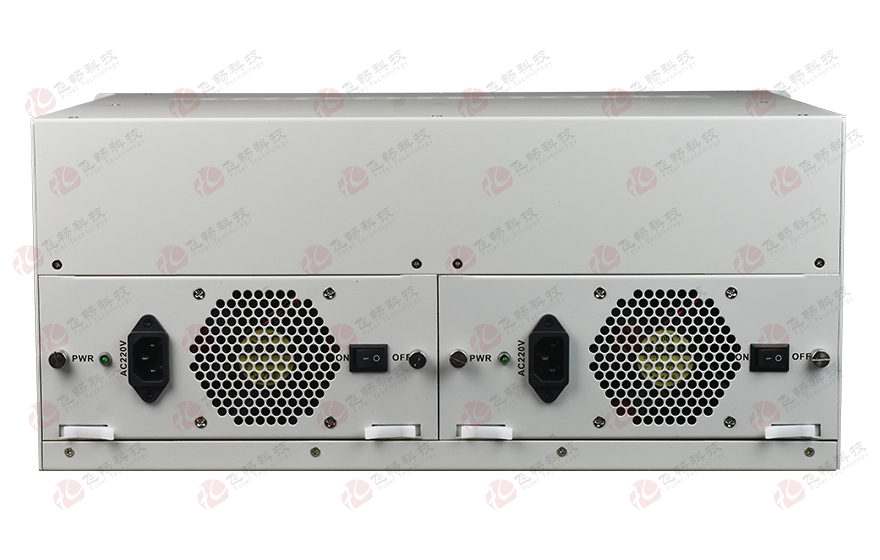

◆ 采用模塊化電源設計，維護方便，屏蔽性更好；
◆ 防止了電源產生的電磁信號干擾模塊組的正常運行；
◆ 機架可同時插入多塊PDH光端機板卡，可以混插多種的板卡；支持熱插拔功能，插入網管卡時支持集中式SNMP網管功能；
◆ 全符合電信級運營要求，平均無故障工作時間10萬小時以上；
◆ 獨立單臺插卡式可以插入2U的卡片1片，電源AC220V或DC電源可選 ，支持的板卡4*E１+1*FE/1*GE  PDH光端機卡;

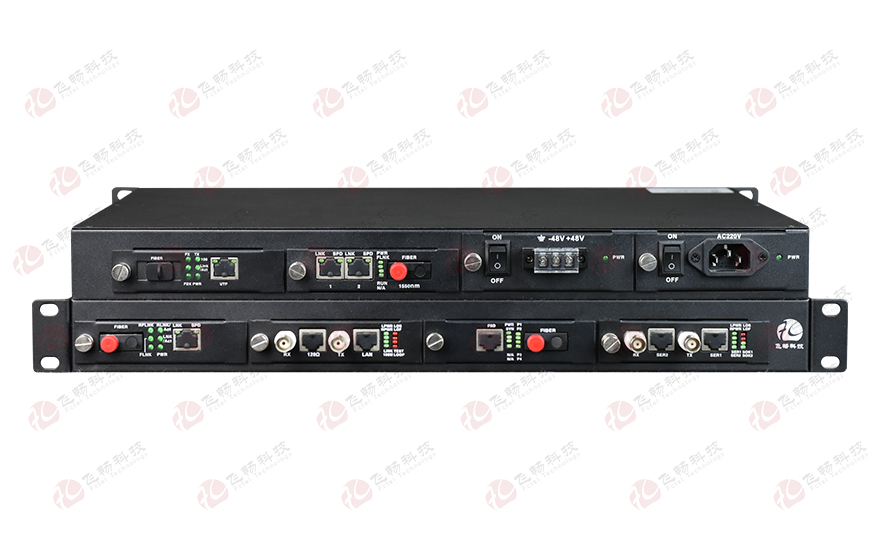

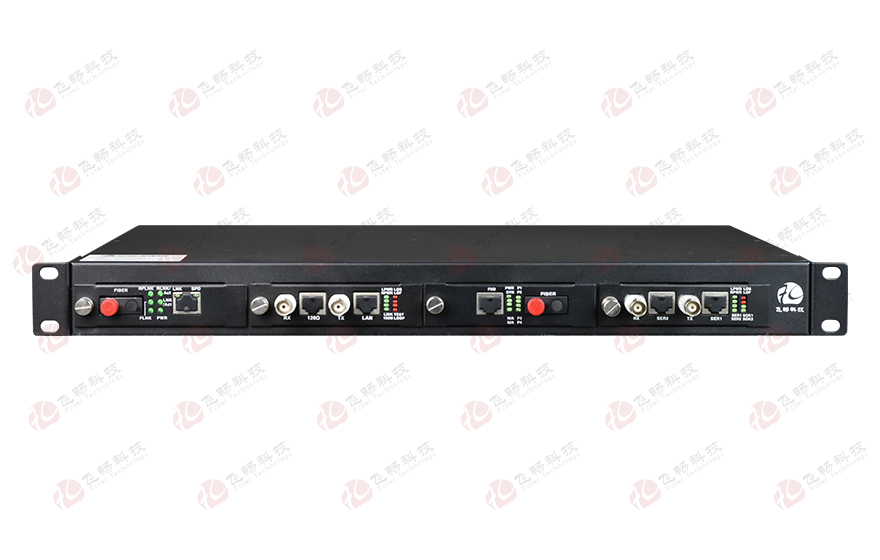

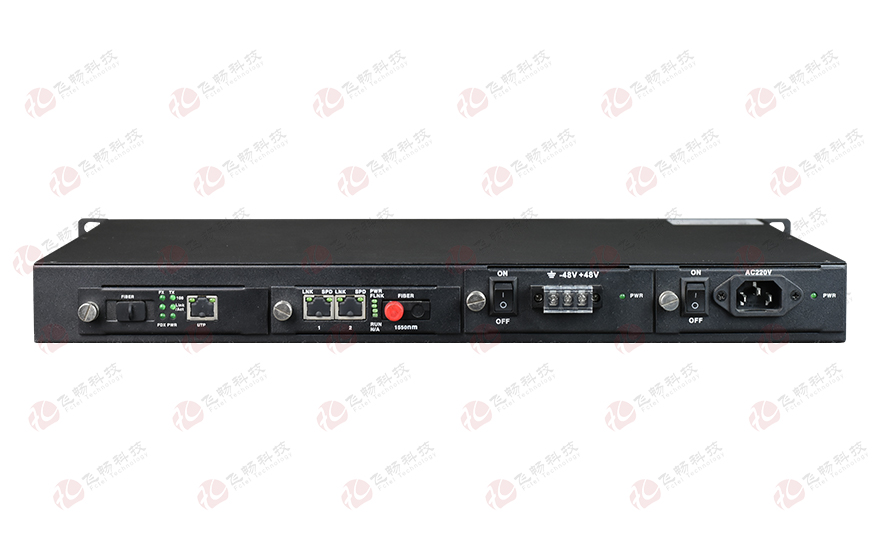

◆ 1U機框?yàn)?槽位加可插拔雙電源，可以插入6塊與2U機框通用的電話光端機卡并可以進行SNMP網管支持的板卡有4*E１+1*FE/1*GE以太　 PDH光端機卡;

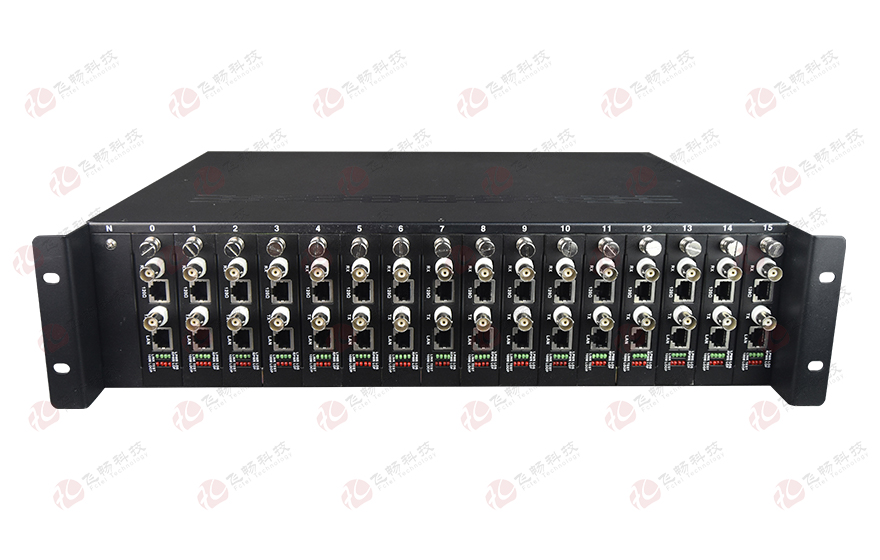

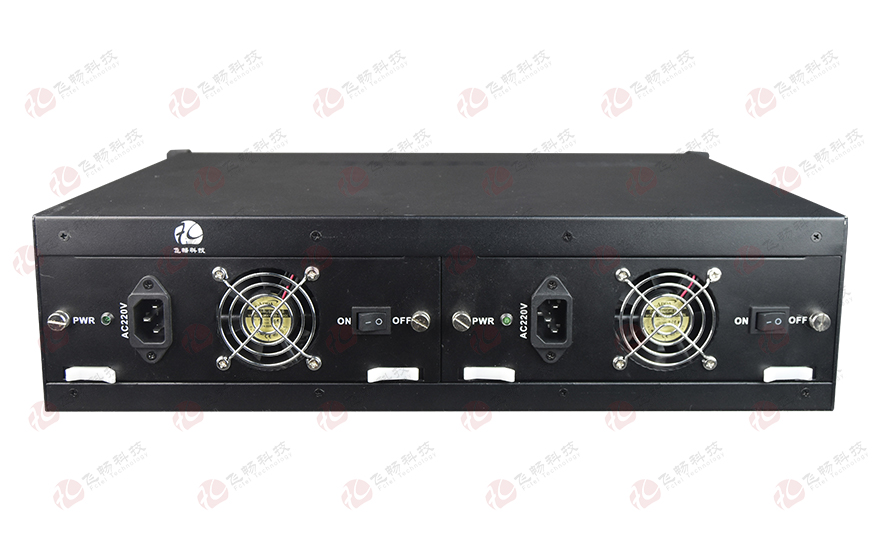

◆ 2U機框?yàn)?7槽位加可插拔雙電源，可以插入17塊與2U PDH光端機卡并可以進行SNMP網管支持的板卡有4*E１+1*FE/1*GE以太  PDH光端機卡;

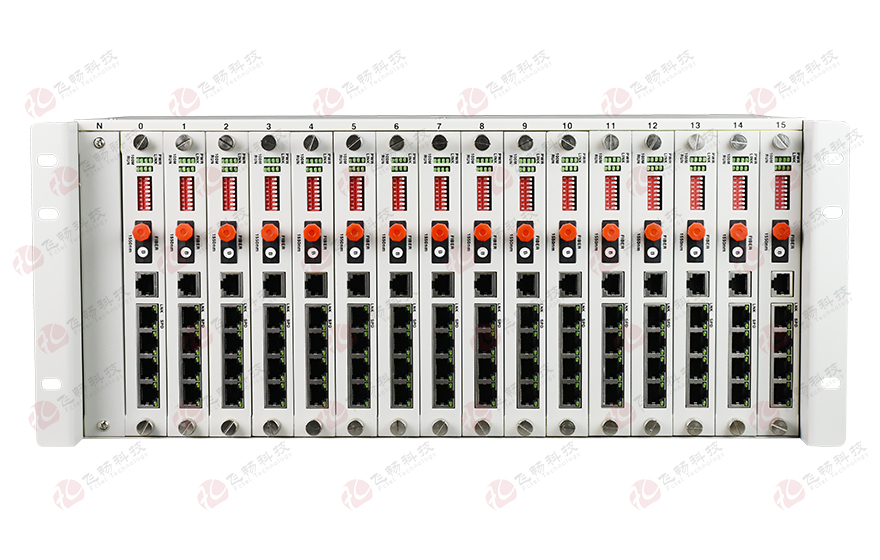

◆ 4U機框?yàn)?7槽位加可插拔雙電源，可以插入17塊與4U PDH光端機卡并可以進行SNMP網管支持的板卡有4*E１+1*FE/1*GE以太  光端機卡;8*E1+4*FE/4*GE 卡等  ;

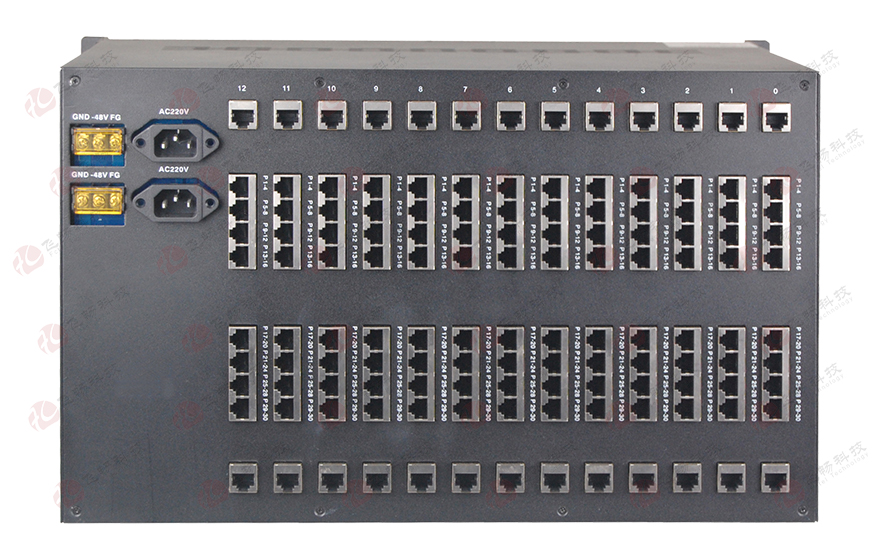

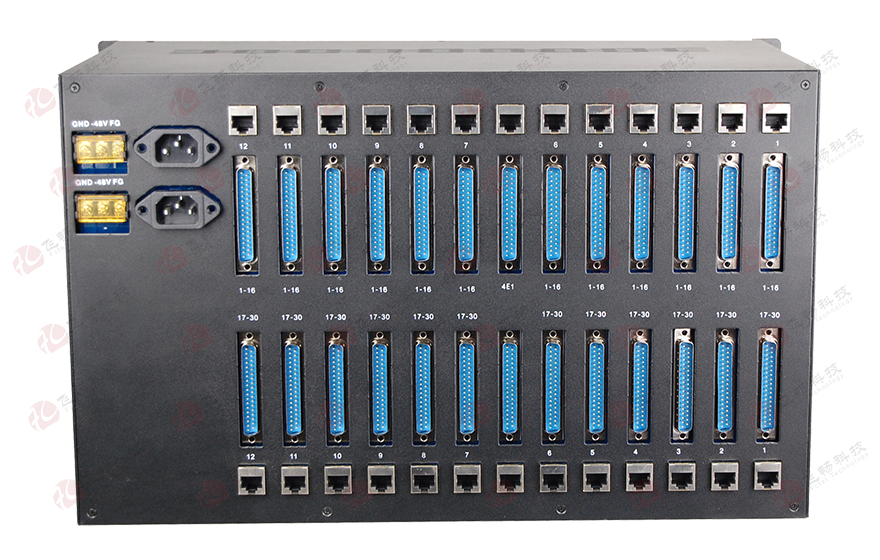

◆ 6U機框?yàn)?3槽位加可插拔雙電源，可以插入13塊與6U PDH光端機卡并可以進行SNMP網管支持的板卡有8*E1+4*FE/4*GE 卡，16*E1+4*FE/4*GE 卡等  ;
技術參數
◆ 光纖部分
   光口：1，2（1+1 光備份）
   光纖：單纖雙纖
   光纖接口：FC/SC/ST/LC(SFP)
   波長：850nm/1310nm 多模；1310nm/1550nm 單模
   無中繼傳輸距離：20~120Km
   典型發射功率:
   單模1310/1550nm：≥-9dBm
   多模850nm：-18dBm
   多模1310nm: -25dBm
   接受靈敏度范圍：-28dBm~- 40dBm
◆ E1 接口
   設備接口：設備接口符合ITU-T G.703建議
   速   率： 2048Kb/s±50ppm
   碼   型： HDB3
   阻   抗： 非平衡式75Ω/平衡式120Ω
   非平衡式配同軸接口適配器，可適配75-2/3同軸電纜
   抖動特性： 滿足ITU-T G.742、G.823建議
   輸入口允許衰減：0～6dBm
◆ 10/100M以太網接口
   協    議：符合IEEE 802.3，IEEE 802.1Q(VLAN)
   速    率：10/100M自適應，全/半雙工完全自適應
   MAC地址表：可以學習4096個MAC地址
   物理接口：RJ45座 支持Auto-MDIX（交叉/直通線自適應）
◆ 10/100/1000M以太網接口
   協    議： 符合IEEE 802.3z，IEEE 802.3ab
   速    率：10/100/1000M自適應，全/半雙工完全自適應
   MAC地址表：可以學習4096個MAC地址
   物理接口：RJ45座 支持Auto-MDIX（交叉/直通線自適應）
◆ 串行數據接口
   數據接口：RS-232/RS-485/RS-422
   數據標準：EIA RS232 RS485 RS422
   速率：       110bps-115.200Kbps
   物理接口： RJ45
◆ 電氣和機械特性
   系統電源：        AC180V ～260V；DC –48V；DC +24V
   功耗：               ≤10W
   外觀結構:
                            485（長）X310（寬）X45（高）  mm 19英寸 1U機架式
                            485（長）X365（寬）X110（高）mm 19英寸 2U機架式
                            485（長）X365（寬）X195（高）mm 19英寸 4U機架式
                            485（長）X268（寬）X271（高）mm 19英寸 6U機架式
◆ 環境指標
   工作溫度：-10℃—+55℃(商業級)
   儲存溫度：-40℃—+85℃
   工作濕度：0%—95%（無凝結）
   MTBF：    ＞100000小時

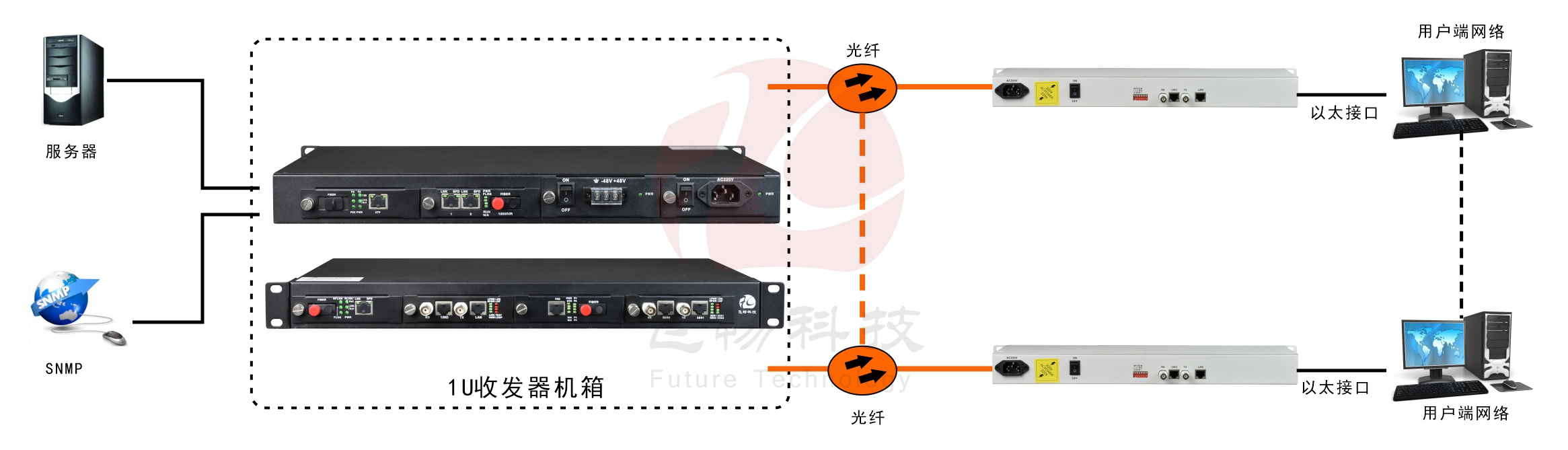

應用方案
獨立式/1U/2U/4U/6U PDH 機框
產品尺寸
產品視頻
資料下載
