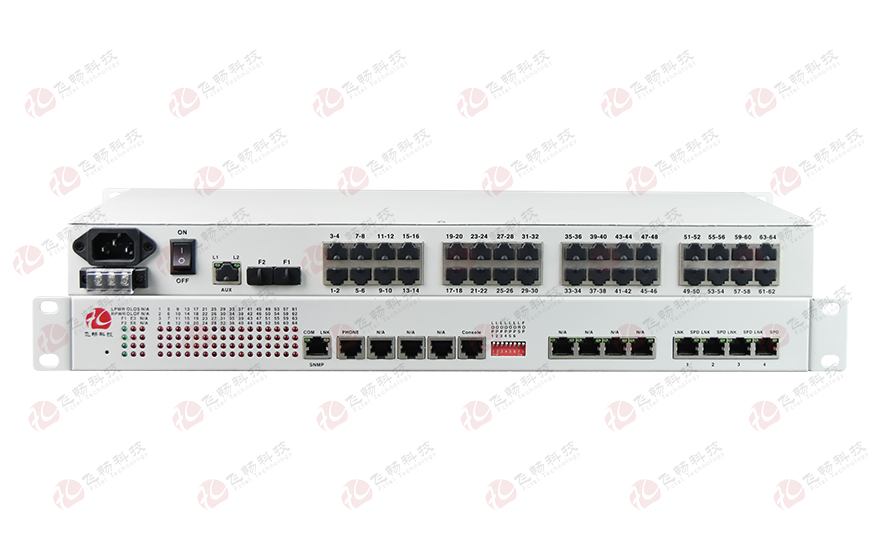

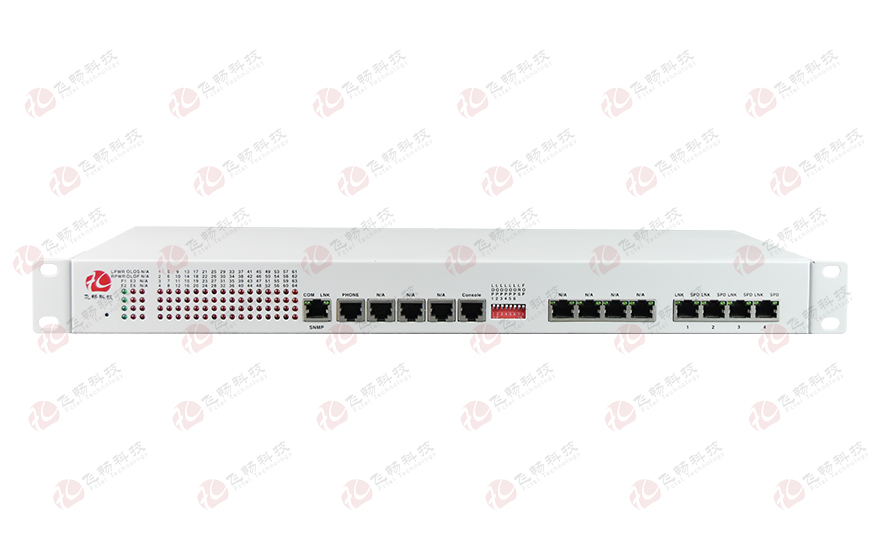

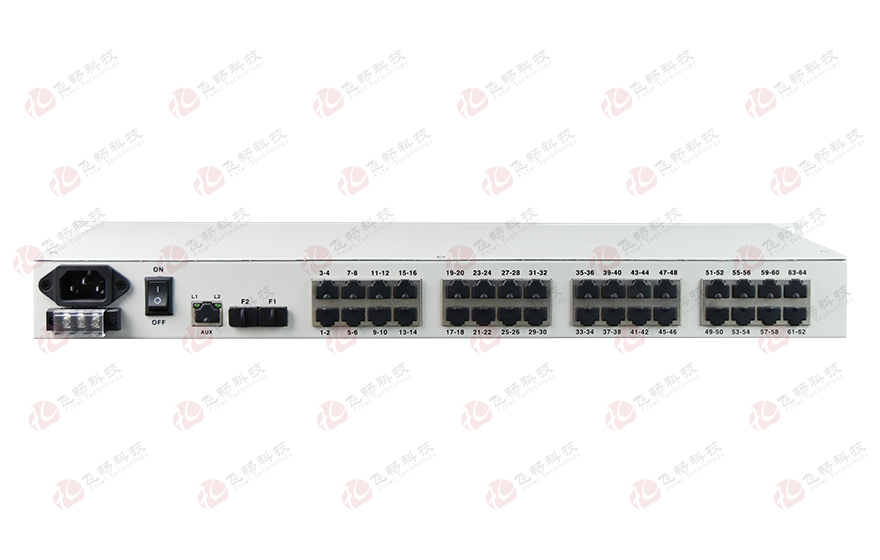

64E1+4GE PDH光端機

型號：FC2P-E64G4次留言

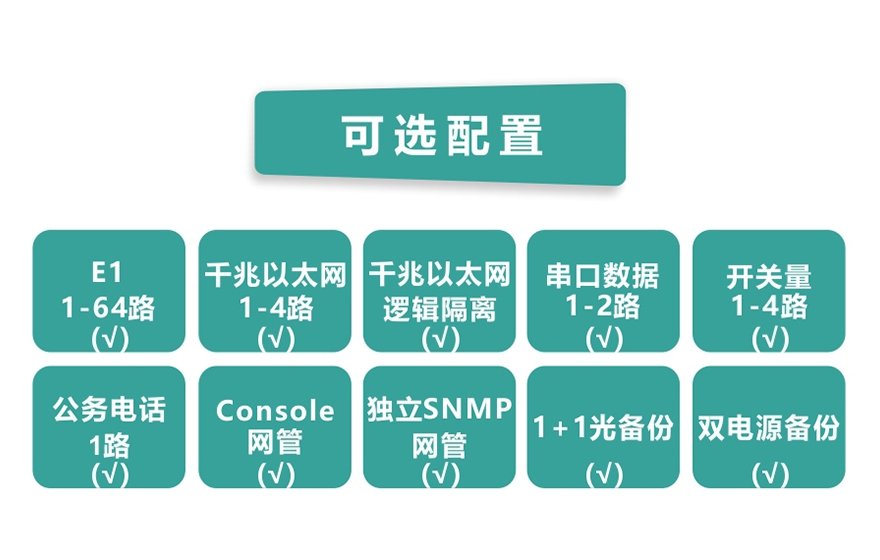

描述：提供1~64路E1接口，1-4路10/100/1000M千兆以太網接口（線速1000M），以及2擴展業務接口。

產品描述
       本系列設備是本公司研制的PDH光纖傳輸專用超大規模集成電路的基礎上開發的點對點光傳輸設備。提供1~64路E1接口，1-4路10/100/1000M千兆以太網接口（線速1000M），以及2擴展業務接口。4路以太網接口為交換口，可支持VLAN劃分。2路擴展業務接口可以作為RS232/RS485/RS422異步數據/TTL信號 、開關量信號等傳輸通道，應用十分靈活?？蛇x一路數字公務電話可選Console串口網管可選獨立SNMP網管。
功能特點
◆ 基于自主知識產權的集成電路 實現64組E1及4路千兆以太網數據(線速1000M)的混合傳輸；
◆ E1接口符合G.703 建議，采用全數字化時鐘恢復和平滑鎖相技術；
◆ 設備提供主光纖接口與備份光纖接口，雙光口備份功能確保業務永不間斷；
◆ 光纖帶寬高達２.5G，以太網帶寬線速1000M，接口速率為10/100/1000M，全雙工/半雙工自適應；
◆ 4路以太網接口為交換口，也可劃分VLAN，可以設置成4個通道邏輯隔離；
◆ 支持最大超10K巨幀以太包的傳輸，可以與支持IEEE802.1Q協議的交換機產品匹配使用；
◆ 具備防以太網環回功能(當光線路發生環回時，以太網數據不會被環回，有效防止了因以太網環回可能導致的以太網絡癱瘓);
◆ 一路PCM數字公務電話（可選）；
◆ 提供2個擴展接口，可以擴展1~2路異步數據，如RS232/RS485/RS422/TTL等；或1~4路開關量;
◆ 支持Console串口網管與獨立SNMP網管模式，便于安裝開通；
◆ 能檢測當光信號丟失時為對端設備掉電或是光纖不通，并通過指示燈指示告警；
◆ 具備在本端查看顯示遠端設備工作狀態功能;提供本端E1環回與命令遠端E1環回兩種功能，便于線路維護;
◆ 無中繼傳輸距離可達2~100公里；
◆ 多種電源方式可選：AC220V、DC-48V/DC24V等；支持AC+DC;AC+AC;DC+DC等雙電源備份模式;
◆ DC-48V/DC24V電源具備極性自動檢測功能，安裝時無需區分正負極；
技術參數
◆ 光纖部分
   光口：1，2（1+1 光備份）
   光纖：單纖雙纖
   光纖接口：FC/SC/ST/LC(SFP)
   波長：850nm/1310nm 多模；1310nm/1550nm 單模
   無中繼傳輸距離：20~120Km
   典型發射功率:
   單模1310/1550nm：≥-9dBm
   多模850nm：-18dBm
   多模1310nm: -25dBm
   接受靈敏度范圍：-28dBm~- 40dBm
◆ E1 接口
   設備接口：設備接口符合ITU-T G.703建議
   速   率： 2048Kb/s±50ppm
   碼   型： HDB3
   阻   抗： 非平衡式75Ω/平衡式120Ω
   非平衡式配同軸接口適配器，可適配75-2/3同軸電纜
   抖動特性： 滿足ITU-T G.742、G.823建議
   輸入口允許衰減：0～6dBm
◆ 10/100/1000M以太網接口
   協    議： 符合IEEE 802.3z，IEEE 802.3ab
   速    率：10/100/1000M自適應，全/半雙工完全自適應
   MAC地址表：可以學習4096個MAC地址
   物理接口：RJ45座 支持Auto-MDIX（交叉/直通線自適應）
◆ 串行接口
   標準
   EIA/TIA-232 RS-232 (ITU-T V.28)
   EIA/TIA-422 RS-422 (ITU-T V.11)
   EIA/TIA-485 RS-485 (ISO/IEC8284)
   串口界面:
   RS-422: TxD+ TxD- RxD+ RxD-
   RS-485 4 wires: TxD+ TxD- RxD+ RxD-
   RS-485 2 wires: A(對應Txd+) B(對應Txd-)  Signal Ground
   RS-232: RXD TXD Signal Ground
   物理接口：RJ45
◆ FXS 公務電話接口
   振鈴電壓：       75V
   振鈴頻率：       25Hz
   二線輸入阻抗：600Ω(摘機)
   回?fù)p：              20dB
◆ 電氣和機械特性
   系統電源：        AC180V ～260V；DC –48V；DC +24V
   功耗：               ≤30W
   外觀結構:          485（長）X200（寬）X45（高）mm 19英寸 1U機架式
◆ 環境指標
   工作溫度：-10℃—+60℃(商業級)/-40℃—+85℃(工業級)
   儲存溫度：-40℃—+85℃
   工作濕度：0%—95%（無凝結）
   MTBF：    ＞100000小時

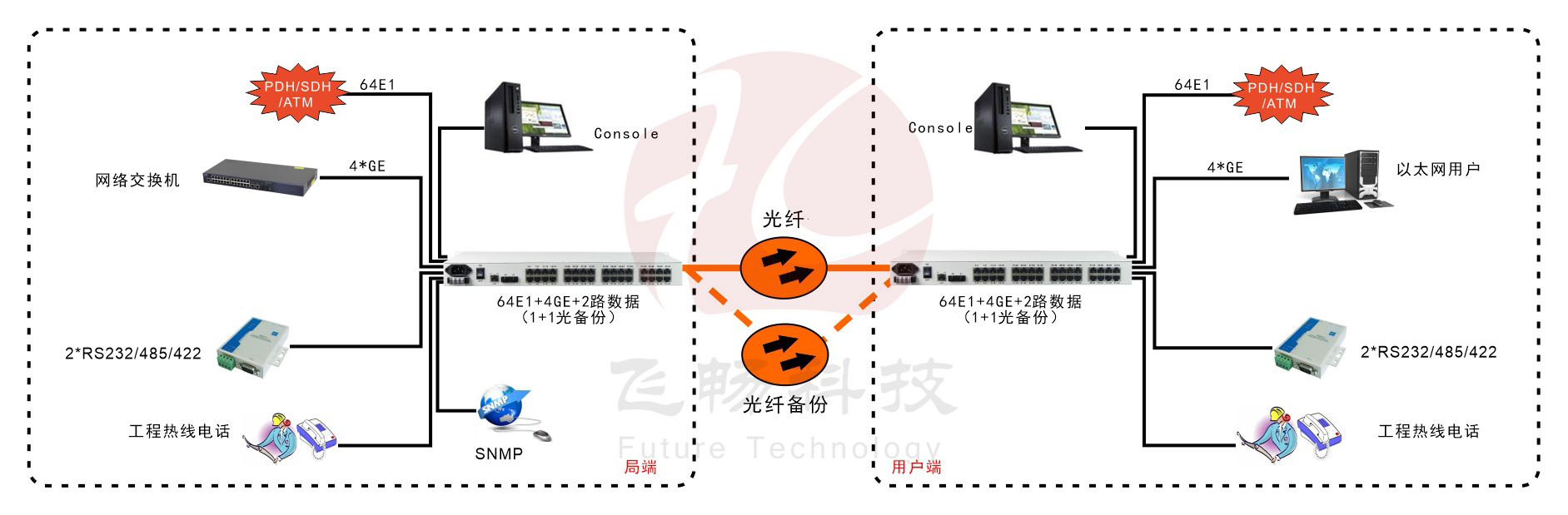

應用方案
64E1+4GE PDH光端機
