16E1+12FE+8路電話（19英寸）PDH光端機

型號：FCP-E16F12次留言

描述：設備提供1~16路E1接口，可選一路數字公務電話，12路10M/100M快速以太網接口（線速100M），以及8路電話。

產品描述
        本系列設備是本公司研制的PDH光纖傳輸專用超大規模集成電路的基礎上開發的點對點光傳輸設備。提供1~16路E1接口，可選一路數字公務電話， 12路10M/100M快速以太網接口（線速100M），以及8路電話。12路以太網接口為交換口，可支持VLAN劃分。具備完善的告警功能，整機工作穩定可靠，功耗低，集成度高，體積小。
功能特點
◆ 基于自主知識產權的集成電路；
◆ 提供兩個光接口，雙光口1+1 保護（APS）， ALS（Automatic Laser Shutdown/Reduction）功能：在檢測到該光路的光纖中斷后，使光發送端無輸出功率，當光纖恢復后又能自動恢復正常狀態；
◆ 網絡接口速率為10/100M，全雙工/半雙工自適應；12路網絡為交換口，也可劃分VLAN，可以設置成12個通道邏輯隔離；
◆ E1接口符合G.703 建議，采用全數字化時鐘恢復和平滑鎖相技術；
◆ 能檢測當光信號丟失時為對端設備掉電或是光纖不通，并通過指示燈指示告警；
◆ 具備在本端查看顯示遠端設備工作狀態功能；
◆ 8路語音電話；語音電話口支持FXO口和FXS口，F(xiàn)XO口與程控交換機對接，F(xiàn)XS口與用戶的電話機相連；
◆ 能檢測當光信號丟失時為對端設備掉電或是光纖不通，并通過指示燈指示告警；
◆ 具備在本端查看顯示遠端設備工作狀態功能；
◆ 提供命令遠端接口環回功能，便于線路維護；
◆ 提供Console管理接口，便于安裝開通；提供網管接口（BNC），用于網管監控；
◆ 無中繼傳輸距離可達2~120公里；
◆ 多種電源方式可選：AC220V、DC-48V/DC24V等；支持AC+DC;AC+AC;DC+DC等雙電源備份模式;
◆ DC-48V/DC24V電源具備極性自動檢測功能，安裝時無需區分正負極。
技術參數
◆ 光纖部分
光口：1
光纖：單纖雙纖
光纖接口：FC/SC/ST/LC(SFP)
波長：850nm/1310nm 多模；1310nm/1550nm 單模
傳輸距離：20~120Km
典型發射功率:
單模1310/1550nm：≥-9dBm
多模850nm：-18dBm
多模1310nm: -25dBm
接受靈敏度范圍：-28dBm~- 40dBm
◆ E1接口
設備16路E1接口均符合G.703建議
速   率：   2048Kb/s±50ppm
碼   型：   HDB3
阻   抗：   非平衡式 75/平衡式 120
非平衡式配同軸接口適配器，可適配75-2/3同軸電纜
抖動特性：  滿足G.742、G.823建議
輸入口允許衰減：0~6dBm
◆ FXS電話口
振鈴電壓：    75V
振鈴頻率：    25HZ
二線輸入阻抗：600Ω(摘機)
回    損：    40 dB
◆ FXO交換機接口
振鈴檢測電壓： ≥35V，≤90V
振鈴檢測頻率： 17HZ-60HZ
二線輸入阻抗： 600Ω（摘機）
回    損：     40 dB
◆ 以太網接口（10/100M）
速    率：   10/100M自適應，全/半雙工完全自適應
協    議：   支持IEEE 802.3，IEEE 802.1Q(VLAN)
MAC地址表： 可以學習4096個MAC地址
物理接口：   RJ45座 支持Auto-MDIX（交叉/直通線自適應）
◆ 電源需求
系統電源： AC180V ~ 260V；DC –48V；
功耗： ≤12W
◆ 尺寸大小
483（長）X200（寬）X44（高）
◆ 工作環境
工作溫度: -10℃ ~60℃
工作濕度: 5% ~ 95% (無凝露)
存儲溫度: -40 ℃~ 80℃
存儲濕度: 5%~ 95% (無凝露)
應用方案

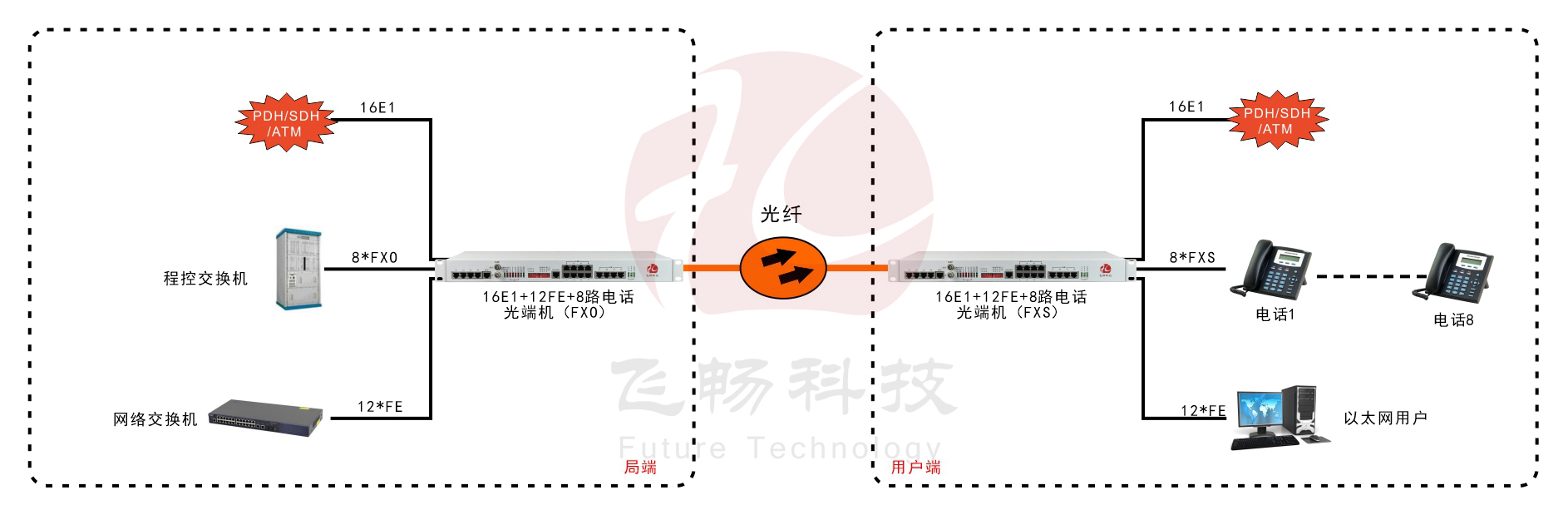

16E1+12路百兆以太網+8路電話-PDH光端機-應用方案圖
