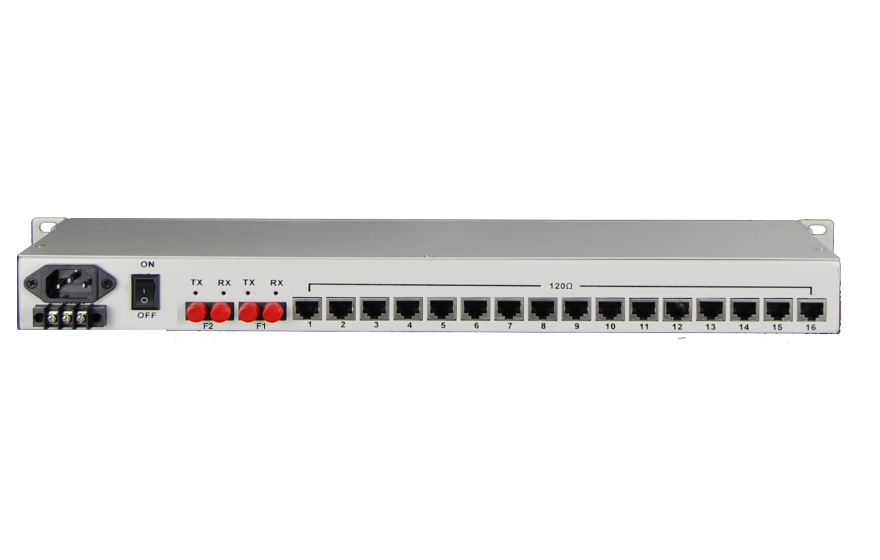

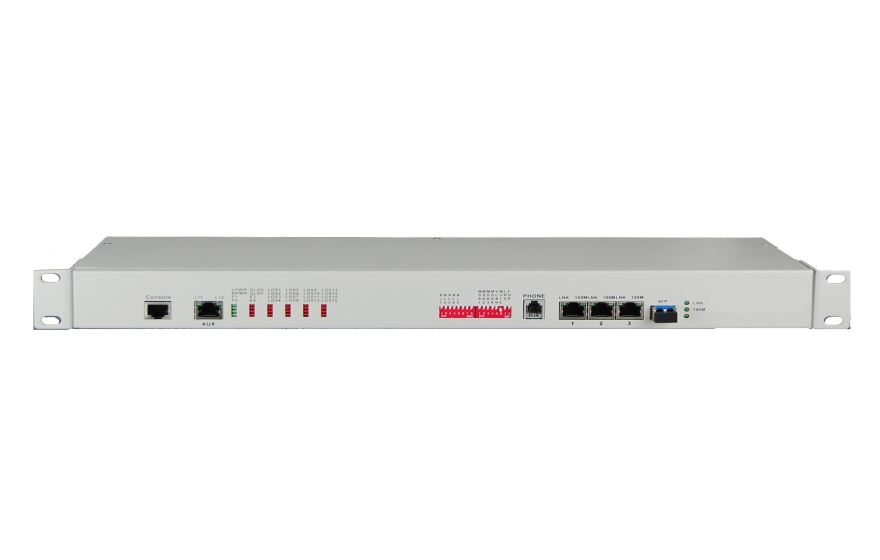

16E1+3FE+1FX 1+1光備份 PDH光端機

型號：FC2P-E16F3Fx1次留言

描述：該設備提供1～16路E1接口；1～3路10/100M快速以太網接口(以太網接口為交換口，1路100M光以太網接口；

產品描述
       本系列設備，是在本公司研制的PDH光纖傳輸，專用超大規模集成電路的基礎上，研發的點對點光傳輸設備。該設備提供1～16路E1接口；1～3路10/100M快速以太網接口(以太網接口為交換口，線速100M，支持VLAN劃分(邏輯隔離))；1路100M光以太網接口；1個Console口一個獨立SNMP網管模塊；以及2個擴展業務接口。2個擴展業務接口可以作為RS232/RS485/RS422異步數據/TTL 信號、開關量信號等傳輸通道，應用十分靈活。
功能特點
◆ E1接口符合G.703 建議，采用全數字化時鐘恢復和平滑鎖相技術；
◆ 提供兩個光接口，雙光口1+1 保護（APS），
◆ 能檢測當光信號丟失時為對端設備掉電(RPD)或是光纖不通，并通過指示燈指示告警；
◆ 提供1～3路10/100M快速以太網接口(以太網接口為交換口，線速100M，支持VLAN劃分(邏輯隔離))與1路100M光以太網接口，可以通過光纖與百兆光纖收發器相連；
◆ 具備防以太網環回功能(當光線路發生環回時，以太網數據不會被環回，有效防止了因以太網環回可能導致的以太網絡癱瘓);
◆ 提供2個擴展接口，可以擴展1~2路異步數據，如RS232/ RS485/RS422/TTL等；或1~4路開關量;
◆ 一路PCM數字公務電話（可選）；
◆ 具備在本端查看顯示遠端設備工作狀態功能；提供本端E1環回與命令遠端E1環回兩種功能，便于線路維護;
◆ 支持Console串口網管與獨立SNMP網管模式；
◆ 無中繼傳輸距離可達2~120公里；
◆ 多種電源方式可選：AC220V、DC-48V/DC24V等；支持AC+DC;AC+AC;DC+DC等雙電源備份模式;
技術參數
◆ 光纖部分
   光口：1，2（1+1 光備份）
   光纖：單纖雙纖
   光纖接口：FC/SC/ST/LC(SFP)
   波長：850nm/1310nm 多模；1310nm/1550nm 單模
   無中繼傳輸距離：20~120Km
   典型發射功率:
   單模1310/1550nm：≥-9dBm
   多模850nm：-18dBm
   多模1310nm: -25dBm
   接受靈敏度范圍：-28dBm~- 40dBm
◆ E1 接口
   設備接口：設備接口符合ITU-T G.703建議
   速   率： 2048Kb/s±50ppm
   碼   型： HDB3

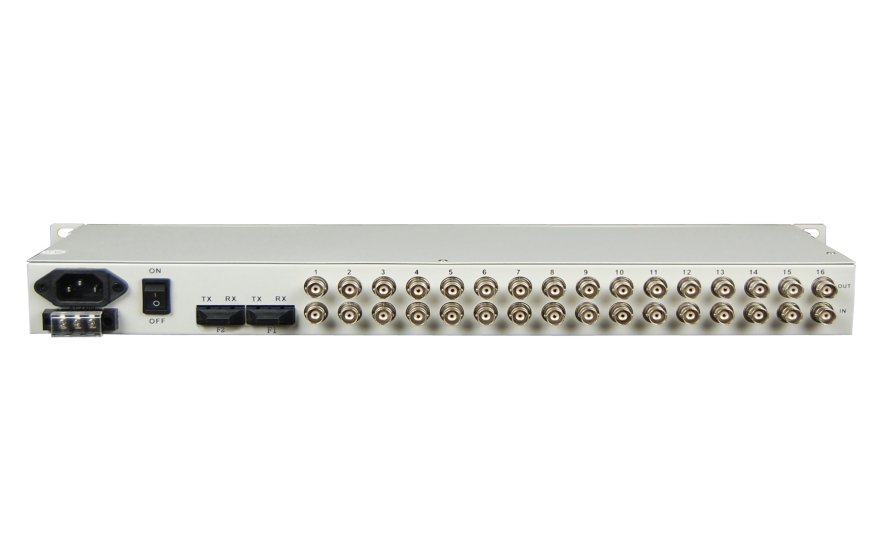

   阻   抗： 非平衡式75Ω/平衡式120Ω
   非平衡式配同軸接口適配器，可適配75-2/3同軸電纜
   抖動特性： 滿足ITU-T G.742、G.823建議
   輸入口允許衰減：0～6dBm
◆ 10/100M以太網接口
   協    議：符合IEEE 802.3，IEEE 802.1Q(VLAN)
   速    率：10/100M自適應，全/半雙工完全自適應
   MAC地址表：可以學習4096個MAC地址
   物理接口：RJ45座 支持Auto-MDIX（交叉/直通線自適應）
◆ 100M光以太網接口
   速    率：       100M，全雙工
   協    議：       支持IEEE 802.3，IEEE 802.1Q(VLAN)
   MAC地址表：可以學習4096個MAC地址
   物理接口：     SFP/LC
◆ 串行接口
   標準
   EIA/TIA-232 RS-232 (ITU-T V.28)
   EIA/TIA-422 RS-422 (ITU-T V.11)
   EIA/TIA-485 RS-485 (ISO/IEC8284)
   串口界面:
   RS-422: TxD+ TxD- RxD+ RxD-
   RS-485 4 wires: TxD+ TxD- RxD+ RxD-
   RS-485 2 wires: A(對應Txd+) B(對應Txd-)  Signal Ground
   RS-232: RXD TXD Signal Ground
   物理接口：RJ45
◆ FXS 公務電話接口
   振鈴電壓：       75V
   振鈴頻率：       25Hz
   二線輸入阻抗：600Ω(摘機)
   回?fù)p：              20dB
◆ 電氣和機械特性
   系統電源：        AC180V ～260V；DC –48V；DC +24V
   功耗：               ≤10W
   外觀結構:          485（長）X140（寬）X45（高）mm 19英寸 1U機架式
◆ 環境指標
   工作溫度：-10℃—+60℃(商業級)/-40℃—+85℃(工業級)
   儲存溫度：-40℃—+85℃
   工作濕度：0%—95%（無凝結）
   MTBF：    ＞100000小時
應用方案
16E1+3FE+1FX 1+1光備份 PDH光端機
