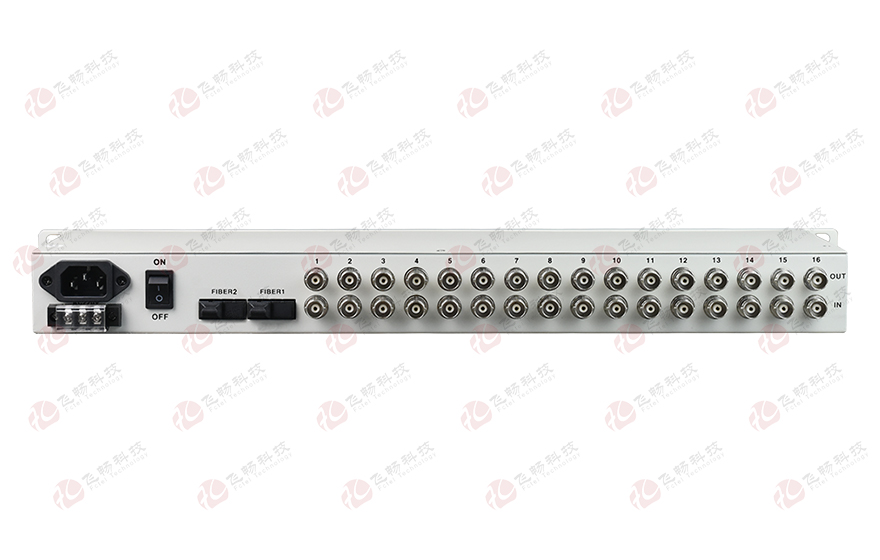

16E1+4ETH 1+1光備份 PDH光端機

型號：FC2P-E16F4次留言

描述：16E1 PDH+4路FE以太19英寸1U可以帶公務電話(標準電話機接口非電話話柄)可帶Console網管可1+1光纖備份。

產品描述

       本系列設備是本公司研制的PDH光纖傳輸專用超大規模集成電路的基礎上開發的點對點光傳輸設備。提供1~16路E1接口，主光纖接口與備份光纖接口，1-4路10M/100M快速以太網接口（線速100M），以及2擴展業務接口。4路以太網接口為交換口，可支持VLAN劃分。2個擴展業務接口可以作為RS232/RS485/RS422異步數據、語音信號、二四線E&M音頻信號、開關量信號、以太網信號（帶寬2M）等傳輸通道，應用十分靈活。可選一路數字公務電話，應用十分靈活。具備完善的告警功能，整機工作穩定可靠，功耗低，集成度高，體積小。

功能特點

◆ 基于自主產權的集成電路；

◆ 模塊化寬動態光探測器；

◆ 設備提供主光纖接口與備份光纖接口，雙光口備份功能確保業務永不間斷；

◆ 以太網接口速率為10M/100M，全雙工/半雙工自適應；

◆ 4路以太網接口為交換口，也可劃分VLAN，可以設置成4個通道邏輯隔離；

◆ E1接口符合G.703 建議，采用全數字化時鐘恢復和平滑鎖相技術；

◆ 一路PCM數字公務電話（可選）；

◆ 能檢測當光信號丟失時為對端設備掉電或是光纖不通，并通過指示燈指示告警；

◆ 具備在本端查看顯示遠端設備工作狀態功能；

◆ 提供2個擴展接口，可選擴展1~2路異步數據，如RS232/ RS485/RS422/Manchester碼等；或1~4路開關量、1~2路語音，或二/四線音頻等；

◆ 提供命令遠端接口環回功能，便于線路維護；

◆ 無中繼傳輸距離可達2~120公里；

◆ 多種電源方式可選：AC220V、DC-48V/DC24V等；

◆ DC-48V/DC24V電源具備極性自動檢測功能，安裝時無需區分正負極。

技術參數

 ◆ 光纖部分

    多模光纖:

    50/125um 或 62.5/125um，

    最大傳輸距離 5Km@ 62.5/125um單模光纖，衰減(3dbm/km )

    波長：                820nm

    發射功率：        -12dBm (Min) ~ -9dBm (Max)

    接收靈敏度：    -28dBm (Min)

    鏈路預算：        16dBm

     單模光纖:

    8/125um， 9/125um，

    最大傳輸距離 40Km(實際如需更大距離需定制)

    傳輸距離：        40KM@9/125um 單模光纖，衰減(0.35dbm/km )
    波長：                1310nm

    發射功率：        -9dBm (Min) ~-8dBm (Max)

    接收靈敏度：    -27dBm (Min)

    鏈路預算：        18dBm

 ◆ E1接口

    設備E1接口均符合G.703建議

    速   率：             n*64Kbps±50ppm

    碼   型：             HDB3

    阻   抗：             非平衡式 75W/平衡式 120W(非平衡式配同軸接口適配器，可適配75-2/3同軸電纜)

    抖動特性：        滿足G.742、G.823建議

    輸入口允許衰減：0~6dBm

 ◆ 以太網接口（10/100M）

    速    率：            10/100M自適應，全/半雙工完全自適應

    協    議：             支持IEEE 802.3，IEEE 802.1Q(VLAN)

    MAC地址表：    可以學習4096個MAC地址

    物理接口：         RJ45座 支持Auto-MDIX（交叉/直通線自適應

    回   損：              20 dB

 ◆ 電源需求

    系統電源：          AC180V ~ 260V；DC –48V；DC +24V

    功   耗：               ≤10W

 ◆ 尺寸大小

    迷你型：             216（寬）X140（深）X31（高）mm

    19英寸：             483（寬）X138（深）X44（高）mm

 ◆ 工作環境

    工作溫度：          -10℃ ~50℃

    工作濕度：          5% ~ 95% (無凝露)

    存儲溫度：          -40 ℃~ 80℃

    存儲濕度：          5%~ 95% (無凝露)

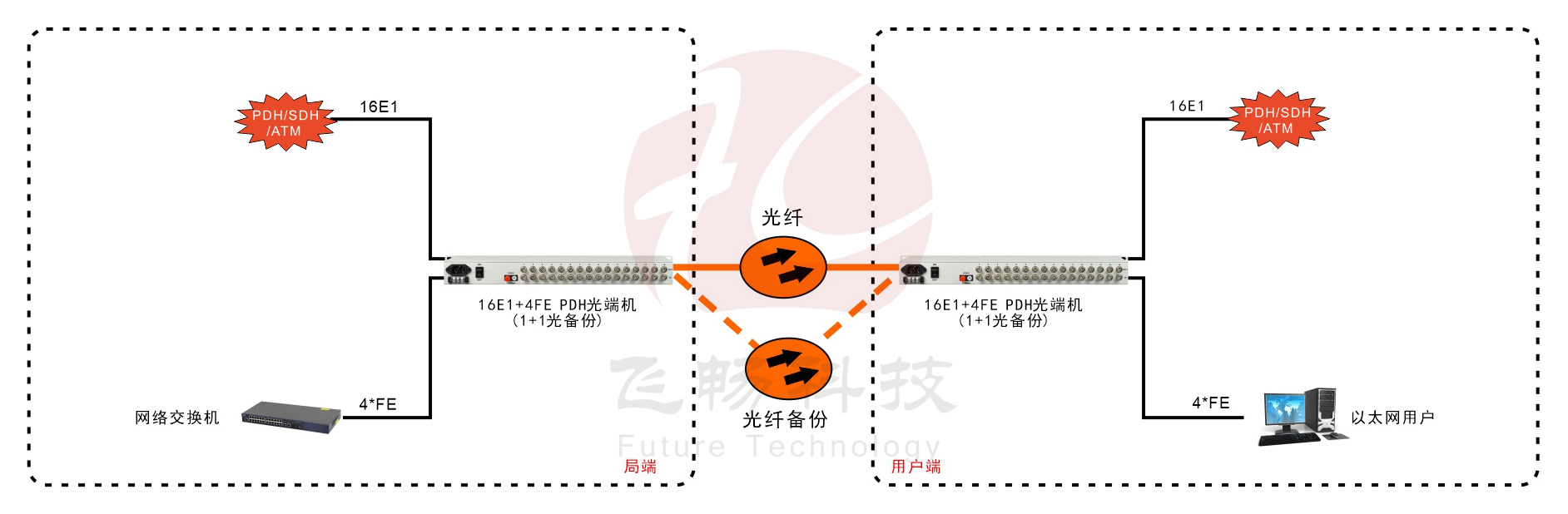

應用方案

16E1+4ETH 1+1光備份 PDH光端機
