工業軌式1-16路開關量光端機 1+1光備份

型號：FCP-K16G次留言

描述：工業級，提供1-16路單向開關量或8路雙向開關量在1+1備份光纖中傳輸，主光纖斷纖時備份光纖工作。

產品描述
       提供1-16路單向開關量或8路雙向開關量在1+1備份光纖中傳輸，主光纖斷纖時備份光纖工作；該產品解決了電磁干擾、地環干擾和雷電破壞的難題，提高了數據通訊的可靠性、安全性和保密性，可廣泛用于各種工業控制 、過程控制和交通控制等場合，特別適合銀行、電力及對電磁干擾環境有特殊要求的部門和系統。
      工業軌式設計，陽極氧化鋁合金外殼，IP40防護等級，能夠經受住惡劣環境的考驗。
功能特點
◆ 支持點對點網絡拓?fù)浣Y(jié)構；
◆ 兩個光接口，支持1+1光備份主光纖斷纖時，切換到備用光纖，當主光纖正常時，再切換到主光纖，主備光纖切換時間<1ms，光纖切換時不影響正在傳輸?shù)拈_關量的狀態；
◆ 可以支持單向16路開關量與雙向8路開關量；開關量類型支持干結點與濕節點；
◆ 每路有開關量開與閉的指示燈狀態指示；輸入開關量開與閉自動檢測，當輸入什么狀態，開關量輸出即為什么狀態；
◆ 開關量在開機狀態或光纖沒有接入時其開關狀態穩定，不會出現亂動作狀態；
◆ 開關量輸入接口自帶濾波器，濾除干擾脈沖，保證輸出端的穩定輸出開關量信號；
◆ 可以設置每路開關量在光纖沒有接通時的常開與常閉的狀態；
◆ 開關量接口防雷達到IEC61000-4-5 (10/700μS) 差模:6KV 阻抗(2Ω)；共模:6KV，阻抗(2Ω) 標準；
◆ 支持內部隔離，冗余雙電源輸入；
◆ 支持寬范圍9-55V交流與直流電源輸入；
◆ 電源支持過載保護、防反接保護；
◆ 符合工業四級電磁兼容性要求；
◆ 超強防雷功能：防雷擊，可抗感應高壓，防浪涌等；
◆ 無風扇高效散熱，降低修復時間；
◆ 陽極氧化鋁合金外殼，IP40防護等級，能夠經受住惡劣環境的考驗；
◆ 導軌或壁掛式安裝；
◆ 寬溫型：工作溫度-40℃~ +85℃。
技術參數
◆ 光纖部分
   光纖：?jiǎn)卫w雙纖
   光纖接口：FC/SC/ST/LC(SFP)
   波長：850nm/1310nm 多模；1310nm/1550nm 單模
   無中繼傳輸距離：20~120Km
   典型發射功率:
   單模1310/1550nm：≥-9dBm
   多模850nm：-18dBm
   多模1310nm: -25dBm
   接受靈敏度范圍：-28dBm~- 40dBm
◆ 開關量接口(干接點)
   接口類型：         信號繼電器接口
   響應時間：         < 1.2ms
   開關信號輸出：  30VDC/0.5A
   最大開關頻率：  50HZ
◆ 開關量接口(脈沖量/濕接點)
   接口類型：         光MOS繼電器接口
   響應時間：         < 0.5ms
   開關信號輸出：  0-VCC/0.12A(VCC為本機供電電源電壓)
   最大開關頻率：  50HZ
   輸出浪涌保護：  TVS + TSS防護
◆ 電源
   冗余雙電源輸入:    AC&DC9-48V 功耗<5W
   過載保護：           支持
   反接保護：           支持
   冗余保護：           支持
   接入端子：           4芯5.08mm間距插入式端子
◆ 機械與產品尺寸
   外殼：                 IP40防護等級，鋁合金材質
   尺寸：                 133mm(長) x 120mm(寬) x 50.0mm(高)
   安裝方式：           導軌安裝、壁掛式安裝
◆ 環境指標
   工作溫度：      -40℃—+85℃(工業級)
   儲存溫度：      -40℃—+85℃
   工作濕度：      0%—95%（無凝結）
   MTBF：          ＞100，000小時

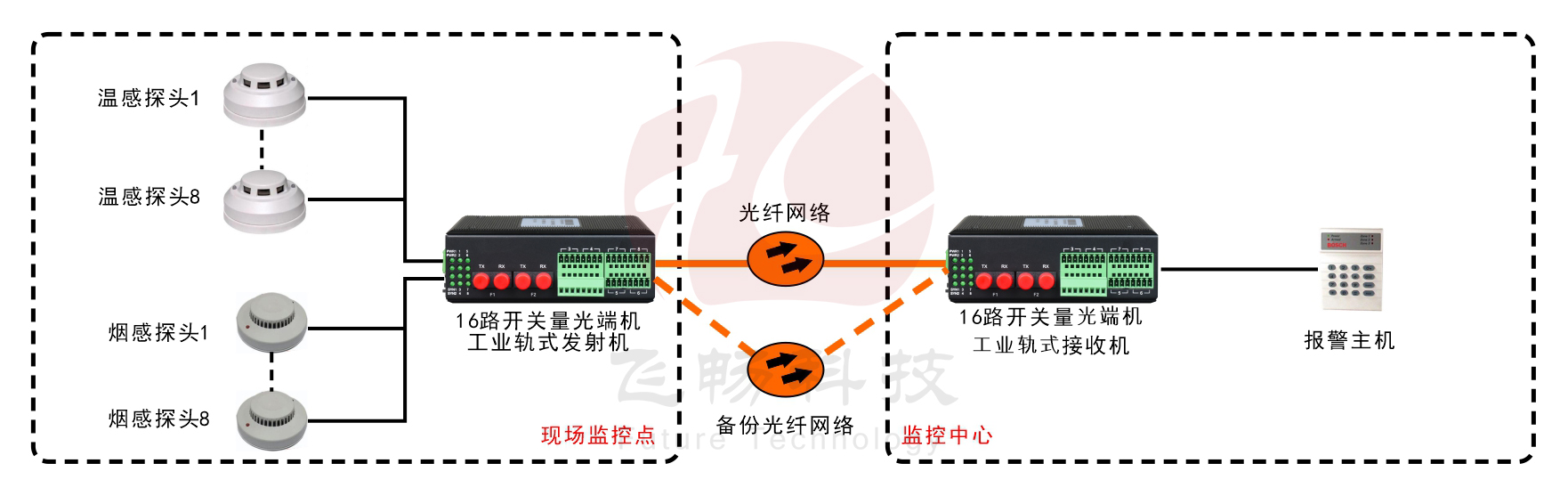

應用方案

工業軌式1-16路開關量 1+1光備份
