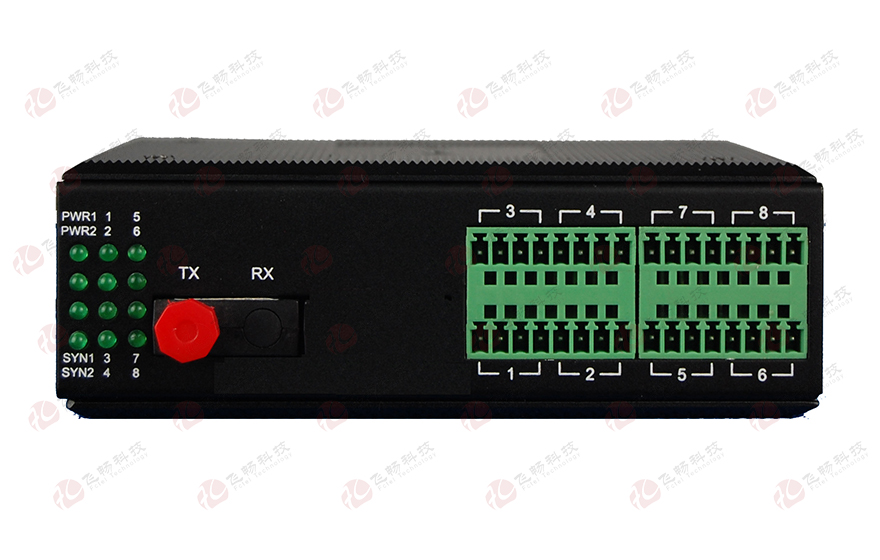

工業軌式1-14路開關量（帶1路告警輸出）光端機

型號：次留言

描述：本1-14路開關量光端機為純開關量(告警量)工業軌式光端機, 提供1-14路單向開關量或7路雙向開關量在光纖中傳輸，并提供一路告警輸出，該產品解決了電磁干擾、地環干擾和雷電破壞的難

產品描述
       本1-14路開關量光端機為純開關量(告警量)工業軌式光端機,  提供1-14路單向開關量或7路雙向開關量在光纖中傳輸，并提供一路告警輸出，該產品解決了電磁干擾、地環干擾和雷電破壞的難題，提高了數據通訊的可靠性、安全性和保密性，可廣泛用于各種工業控制、過程控制和交通控制等場合，特別適合銀行、電力及對電磁干擾環境有特殊要求的部門和系統
功能特點
◆ 基于自主知識產權的集成電路；
◆ 可以支持單向14路開關量與雙向7路開關量，并提供一路告警輸出，當光纖斷掉或掉電時，有一路開關量（第16路）開關量輸出閉合；
◆ 每路有開關量開與閉的指示燈狀態指示；
◆ 輸入開關量開與閉自動檢測，當輸入什么狀態，開關量輸出即為什么狀態，方便工程開通；
◆ 開關量在開機狀態或光纖沒有接入時其開關狀態穩定，不會出現亂動作狀態；

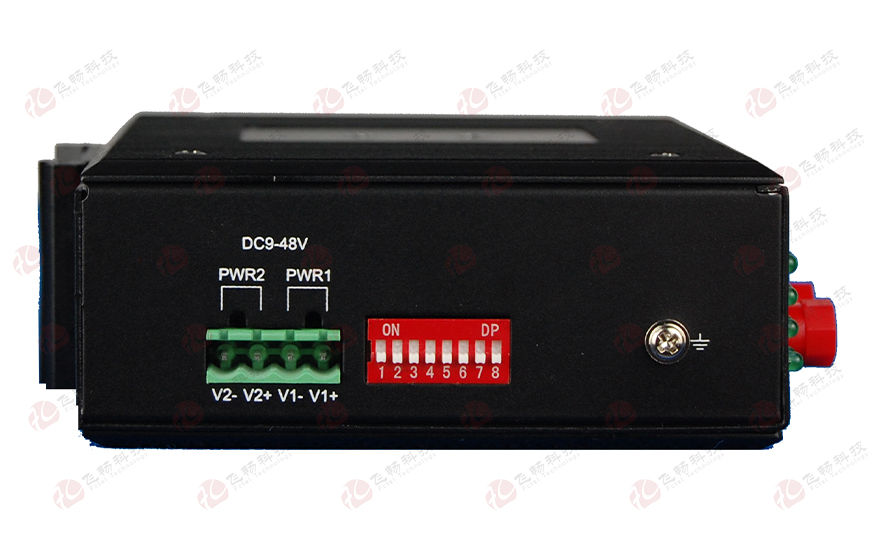

◆ 可以通過DIP開關設置光纖沒有通時輸出開關量的常開與常閉的狀態；
◆ 開關量接口防雷達到IEC61000-4-5 (8/20μS) 差模:6KV, 阻抗(2Ω)；共模:6KV，阻抗(2Ω) 標準；
◆ 支持寬范圍交直流輸入,支持內部隔離，冗余雙電源輸入,電源支持過載保護、防反接保護；
◆ 符合工業四級電磁兼容性要求；
◆ 超強防雷功能：防雷擊，可抗感應高壓，防浪涌等；
◆ 無風扇高效散熱，降低修復時間；
◆ DC 9-55V直流電源或AC9-50V交流電源,無正負極之分；
技術參數
◆ 光纖部分
光口：1
光纖：單纖雙纖
光纖接口：SC/FC/ST/LC(SFP)可選
波長：850nm/1310nm多模；1310nm/1550nm單模
無中繼傳輸距離：0~80Km
典型發射功率: 單模100uw — 0.93mw
◆ 開關量接口
輸出接口類型：
干接點： 信號繼電器干接點輸出；
脈沖量（濕接點）：
光MOS繼電器輸出，0-VCC(VCC為本機供電電源電壓)
響應時間 干接點輸出:<1.2ms ；
濕接點 輸出<0.6ms
開關信號 干接點輸出30VDC/0.5A；
濕接點 輸出:245VDC/0.12A
最大開關頻率：50HZ
輸出浪涌保護：干接點
輸出：無；
濕接點輸出：TVS+固體放電管防護
◆ 環境指標
工作溫度：-40℃—+85℃
儲存溫度：-40℃—+85℃
工作濕度：0%—95%（無凝結）
MTBF： ＞100,000小時
◆ 產品規格
產品型號 FCP-K14G-A
產品功能描述 工業軌式 14路開關量提供一路告警輸出 光端機
業務端口描述 15路開關量通道，1路光纖接口接口
電源 冗余雙電源輸入DC9-48V ,功耗<5W
過載保護：支持；反接保護：支持；冗余保護：支持
接入端子：4芯5.08mm間距插入式端子
產品尺寸 外殼：IP40防護等級，鋁合金材質
尺寸：133mm(長) x 120mm(寬) x 50.0mm(高)

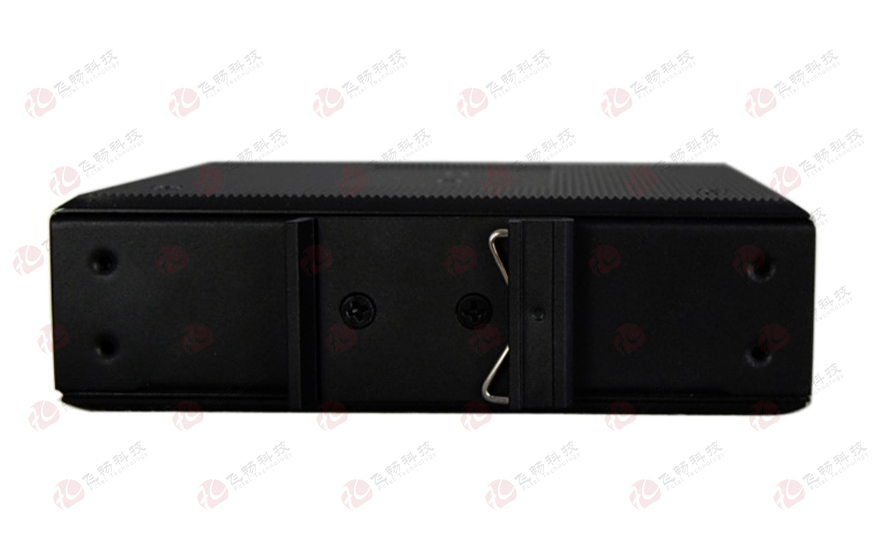

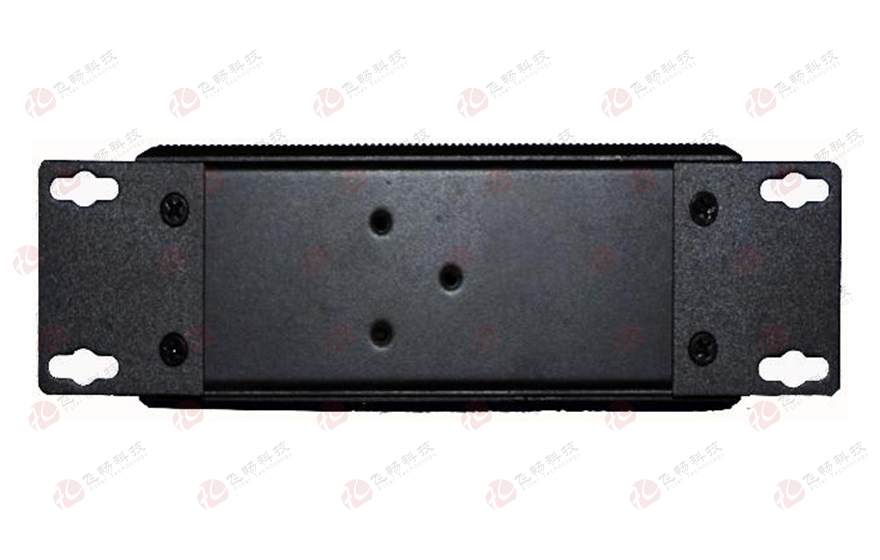

裝方式：導軌安裝、壁掛式安裝
重量 0.85Kg/臺

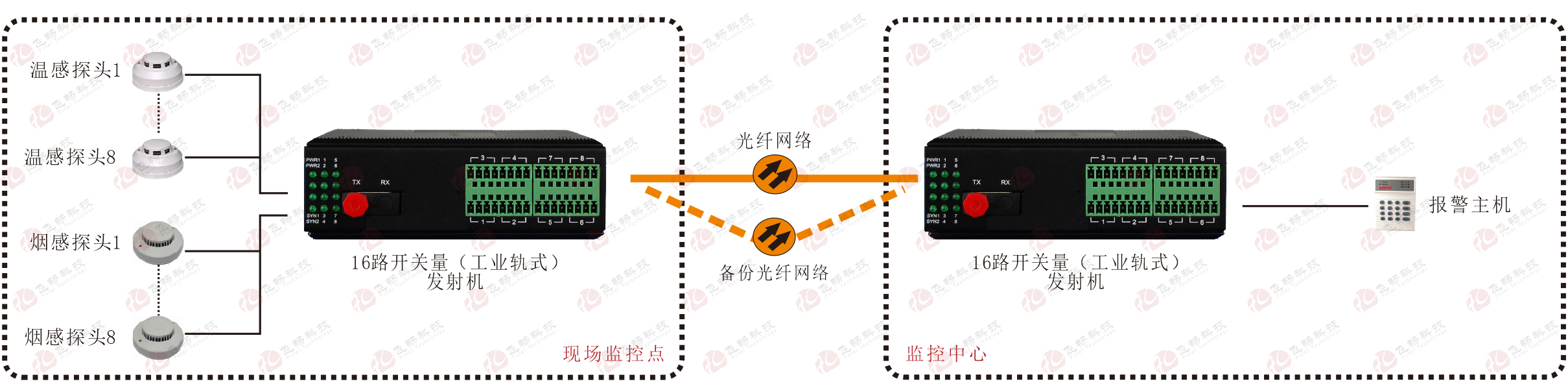

應用方案
