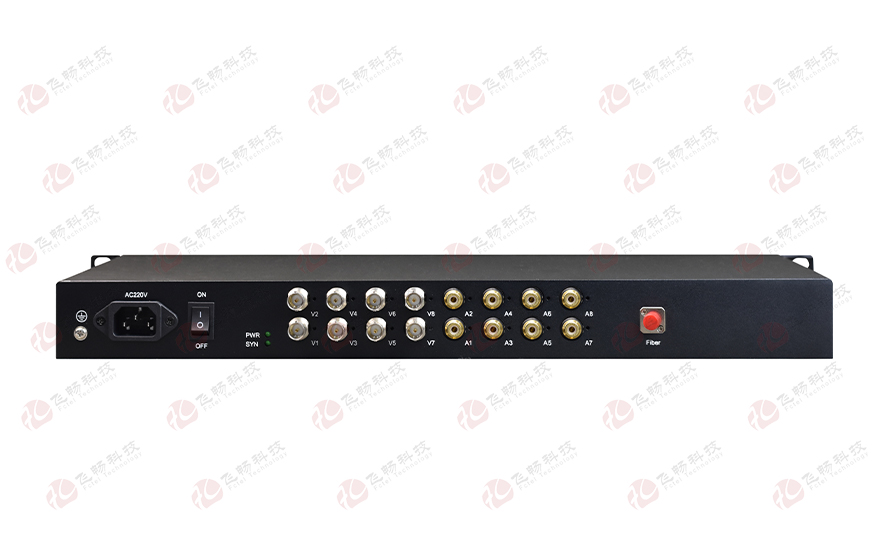

8路3G HD-SDI+8路蓮花座音頻 光端機

型號：FCVH-V8A8b次留言

描述：3Gbps HD-SDI高清視頻光發射機/接收機采用數字編碼技術，可將8路3Gbps HD-SDI視頻信號與8路音頻接口(RCA)通過一根單模光纖實現遠距離雙向傳輸，最大可將信號不失真無中繼地傳輸80Km。3Gb

產品描述
3Gbps HD-SDI高清視頻光發射機/接收機采用數字編碼技術，可將8路3Gbps HD-SDI視頻信號與8路音頻接口(RCA)通過一根單模光纖實現遠距離雙向傳輸，最大可將信號不失真無中繼地傳輸80Km。3Gbps HD-SDI高清數字電視光端機信號格式從270Mbps到2.97Gbps 3Gbps HD-SDI視頻光端機系統支持SMPTE424M、SMPTE292、SMPTE344M、SMPTE259M以及DVB-ASI(270M)等數字電視格式的信號。
功能特點

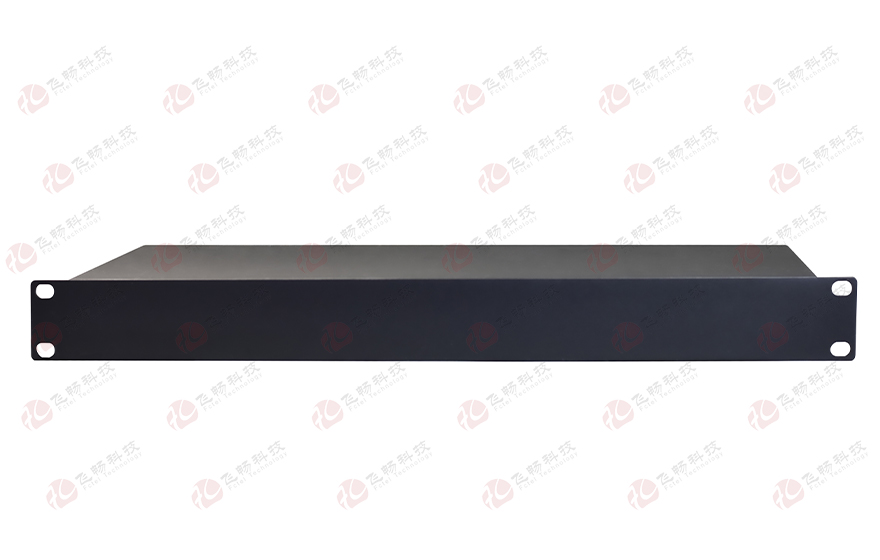

◆ 全鋁全金陽極氧化19英寸1U機架式；
◆ 該設備配對使用， 本端視頻信號輸入，對端視頻信號輸出； Ø
◆ SD HD 3G 輸入自動檢測，支持270Mbit/s - 1.48Gbit/s - 3Gbit/s 速率；支持新的FULL HD全高清1080P/60HZ 3Gbps HD-SDI格式信號，傳輸距離最遠可達80KM;
◆ 支持SMPTE 424M(2.97Gbps/s)、SMPTE 292M(1.485Gbps/s)、SMPTE 344M(540Mb/s)、SMPTE 259M(360Mb/s)和 DVB-ASI(270Mb/s)
◆ 發射機內帶自動電纜均衡，80M:2.97Gb/s 140M:1.485Gb/s 250M:270Mb/s
◆ 發射機與接收機都帶有LED指示SDI 信號與音頻信號的接入狀態
◆ 音頻接口為RCA非平衡接口，高動態范圍，音頻采用24Bit AD/DA128K采樣，演播級傳輸質量
◆ 視頻接口提供三級防雷功能，能通過ITU-T K.21(10/700 μS)共模:6KV阻抗(40 Ω)的測試
◆ AC220供電，也可DC-48V/+24V供電；




技術參數
◆ 光纖部份
光口：1
光纖：單纖
光纖接口：FC
波長：1310nm-1610nm單模
無中繼傳輸距離：0~80Km
典型發射功率: 單模100uw — 0.93mw
◆ 3Gbps HD-SDI視頻
視頻帶寬：     270Mb/s – 2.97Gb/s
電視信號標準：SMPTE 424M、SMPTE 292M、SMPTE 344M、SMPTE 259M和 DVB-ASI
反射損耗：>15DB
均衡： 250m@270Mbit/s140m@1.485Gbit/s80m @2.97Gbit/s
接口: 75歐 BNC
◆ 音頻
信號電平：0.5-4Vp-p
輸入/輸出阻抗：600Ω（非平衡）
AD/DA位寬： 24Bit
采樣頻率： 128K
帶寬：20Hz-20KHz
總諧波失真：<1%
信噪比（SNR）：＞85dB
連接端子:  RCA非平衡接口
◆ 環境指標
工作溫度：-10℃—+60℃
儲存溫度：-40℃—+85℃
工作濕度：0%—95%（無凝結）
MTBF：   ＞100000小時
