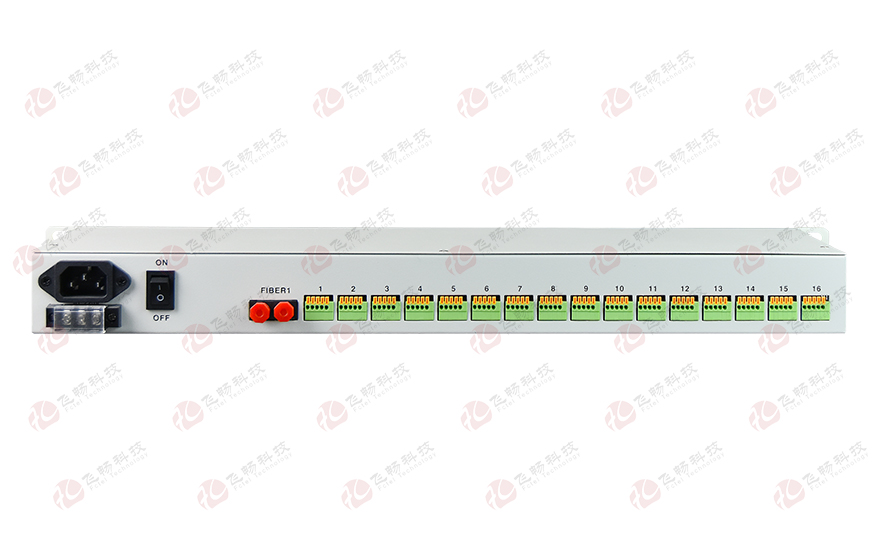

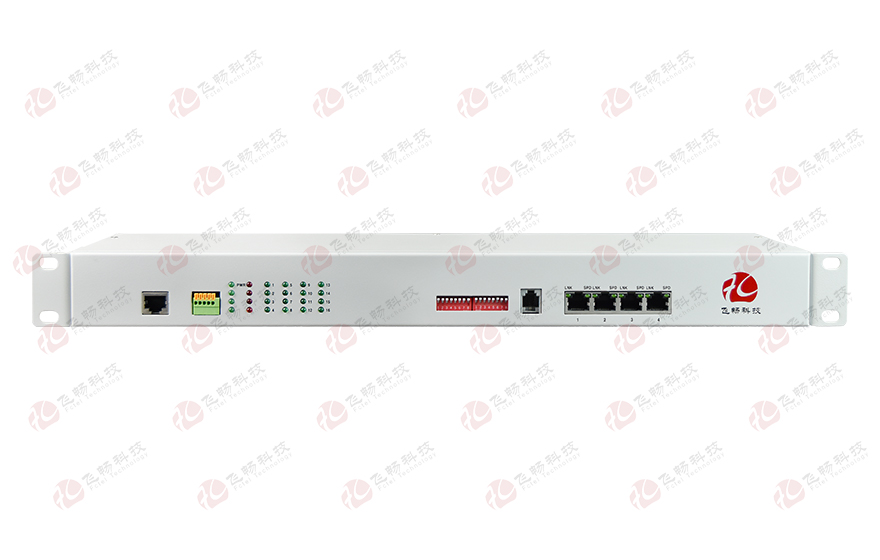

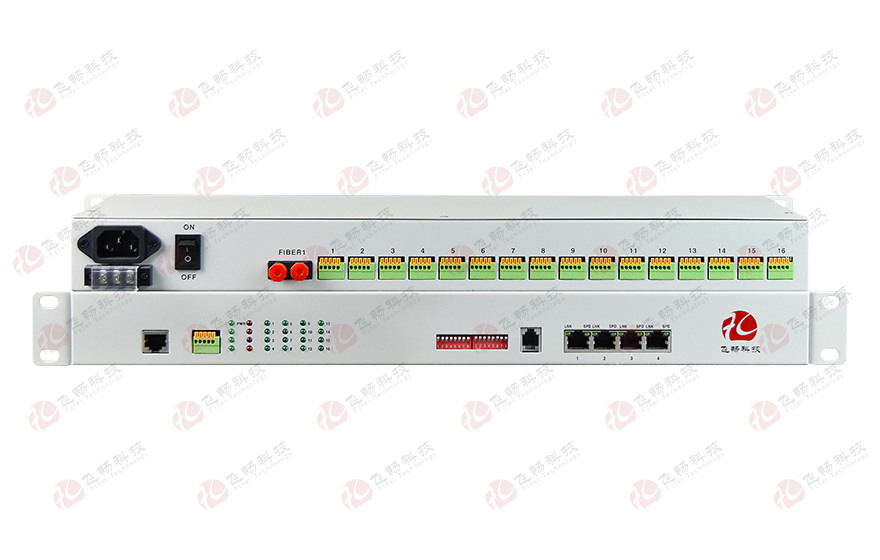

4路百兆以太+16路RS232/422/485/TTL 光纖收發器

型號：次留言

描述：此款產品提供16路串口+4路以太轉光纖。

產品描述
       本系列產品，是在該公司研制的專用超大規模集成電路的基礎上，研發的點對點光傳輸設備。此款產品提供16路串口（可實現1～16路異步數據，如RS232/ RS485/RS422/Manchester碼等；或1～32路開關量、1～16路語音（每4個接線端子為一組出4路電話）；4路以太網接口（以太網接口為交換口，可支持VLAN劃分），并共享百兆帶寬，每一路帶寬可通過Console口進行設置，即邏輯隔離；設備內部電路部分采用全數字電路，整機工作可靠、穩定，功耗低，集成度高，體積小，易于安裝維護。
功能特點
◆ 基于自主知識產權的集成電路；
◆ 設備提供4路百兆以太網電口；可擴展1～16路異步數據，如RS232/485/422/TTL數據傳輸通道，應用靈活；
◆ 以太網電口支持速率與雙工模式自協商，以太網口支持AUTO-MDIX（交叉線和直連線自適應）；
◆ 串行數通道可以傳輸異步從300-115200波特率自適應的串口數據；
◆ 光接口支持多模雙纖、單模雙纖、單模單纖三種光纖傳輸模式，SC/ST/FC/LC接口可選；
◆ 豐富的工作狀態指示燈，可方便、準確地了解設備接口、鏈路的工作狀態；
◆ 以太接口帶三級防雷保護，防雷達到GB/T17626.5(IEC61000-4-5)短路電流波8/20μs，開路峰值輸出電壓6KV標準；
◆ 內置電源多種電源方式可選：AC220V、DC-48V/DC+24V／DC+V12等；支持AC+DC;AC+AC;DC+DC等雙電源模式；
技術參數
◆ 光纖部分
   光纖：單纖雙纖
   光纖接口：FC/SC/ST/LC(SFP)
   波長：850nm/1310nm 多模；1310nm/1550nm 單模
   無中繼傳輸距離：20~120Km
   典型發射功率:
   單模1310/1550nm：≥-9dBm
   多模850nm：-18dBm
   多模1310nm: -25dBm
   接受靈敏度范圍：-28dBm~- 40dBm
◆ 10/100M以太網接口
   協    議：符合IEEE 802.3，IEEE 802.1Q(VLAN)
   速    率：10/100M自適應，全/半雙工完全自適應
   MAC地址表：可以學習4096個MAC地址
   物理接口：RJ45座 支持Auto-MDIX（交叉/直通線自適應）
◆ 串行接口
   波特率         0-115.2K
   接口特性       EIA-RS232/EIA-RS422/EIA-RS485
   物理接口：     接線端子
◆ 電氣和機械特性
   系統電源：   AC180V ～260V
   功耗：          ≤5W
   外觀結構:          485（長）X140（寬）X45（高）mm 19英寸 1U機架式
◆ 環境指標
   工作溫度：-10℃~+60℃(商業級)/-40℃—+85℃(工業級)
   儲存溫度：-40℃—+85℃
   工作濕度：0%—95%（無凝結）
   MTBF：    ＞100000小時

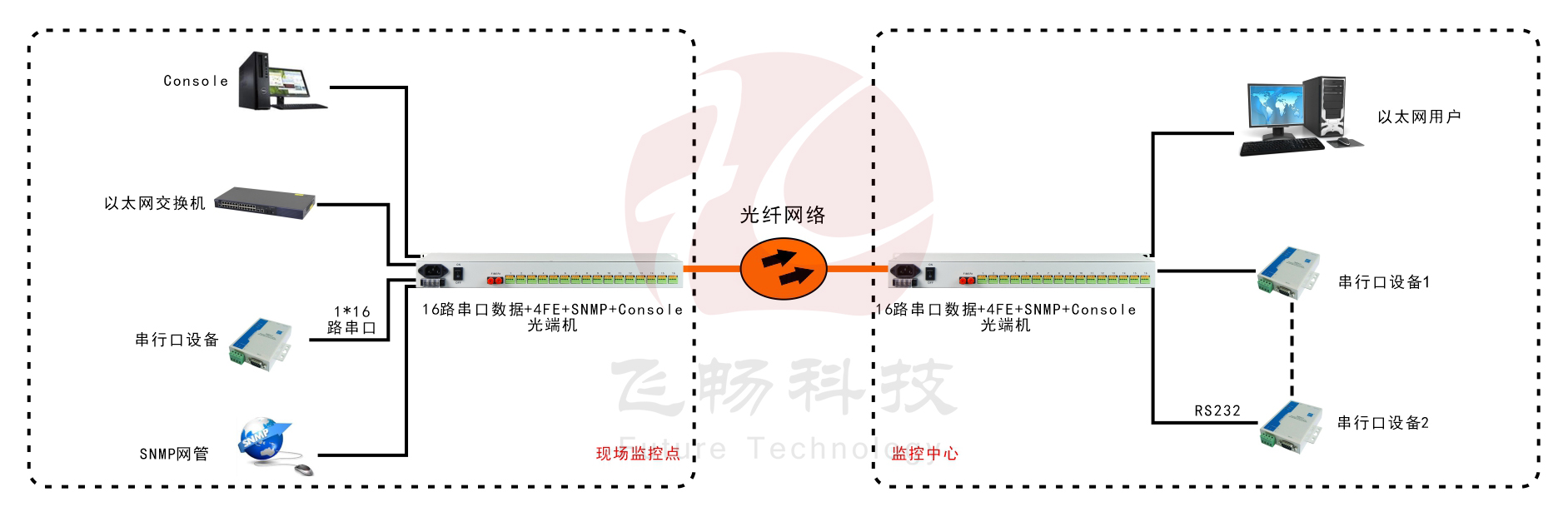

應用方案
4路百兆以太+16路RS232/422/485/TTL光纖收發器
