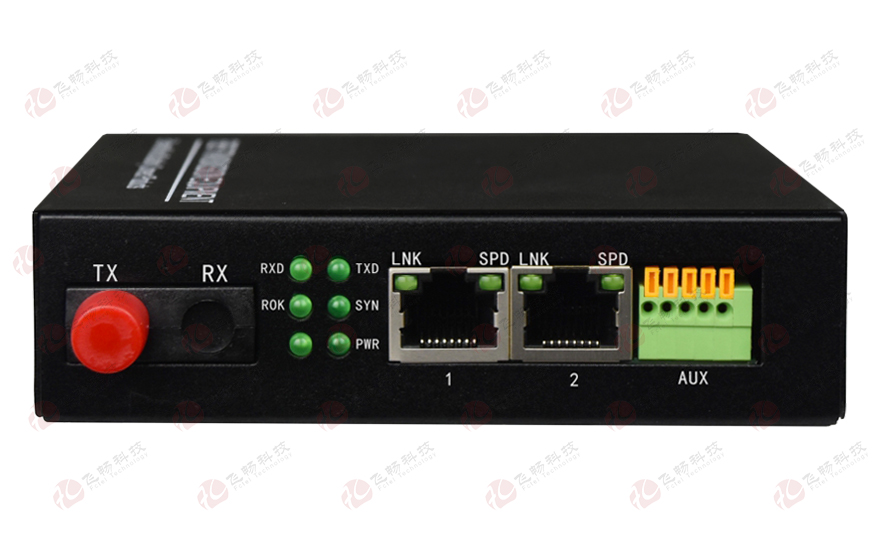

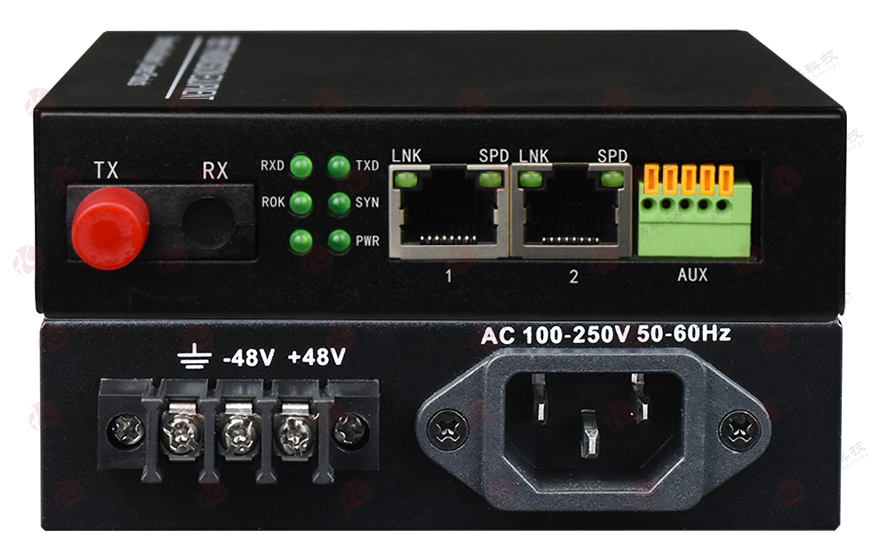

1路光口轉2路千兆以太網電口+1路數據 光纖收發器

型號：次留言

描述：設備提供1個1*9光口，2個千兆以太網電口，1個數據擴展口；1路光口轉2*10/100/1000M，以太網電口+1*RS485/232/422數據，桌面式，內置電源。

產品描述
       本設備支持2路千兆以太+1路RS232/422/485/開關量 到光纖的介質轉換器，能夠?qū)崿F(xiàn)2口10/100/1000base-T 雙絞線以太網+1路RS232/422/485 到光纖的介質轉換或延伸網絡傳輸距離，與光纖以收發器（以太網光端機）一樣，RS485光貓被廣泛應用在各種工業場合，前者是計算機聯網，后者應用在工業控制，一卡通，儀器儀表等，在眾多工程項目里，兩種設備的需求時同時存在的，本公司適時推出一款光纖傳輸設備，可以同時擁有2路共享10/100/1000M網口和1路RS232/422/485接口并且僅通過一芯光纖傳送，既節省光纖資源，也節省光纖設備，減少故障點，方便了設備的維護。廣泛應用于高清網絡視頻監控的應用與其它需要其它兩種數據接口的場合。
功能特點
◆ 設備提供2路千兆以太網電口；1路數據接口可擴展１路異步數據或２路開關量信號，支持RS232/RS485/RS422/TTL/開關量的數據傳輸通道，應用靈活；
◆ 本端設備有LED燈指示出對端設備的光路LINK狀態；
◆ 以太接口自動適應10/100/1000Mbps環境，便于網絡的升級；
◆ 以太接口支持全雙工和半雙工網絡通信，帶有自動協商能力 MDI/MDI-X自適應無需手動調整；
◆ 串行接口為免螺絲接線端子 方便用戶接線；
◆ 串行數通道可以傳輸異步從300-115200波特率自適應的串口數據；
◆ 無中繼傳輸距離大于2~120公里；
◆ 網絡與串行接口帶防雷保護，防雷達到GB/T17626.5(IEC61000-4-5)短路電流波8/20μs，開路峰值輸出電壓6KV標準；

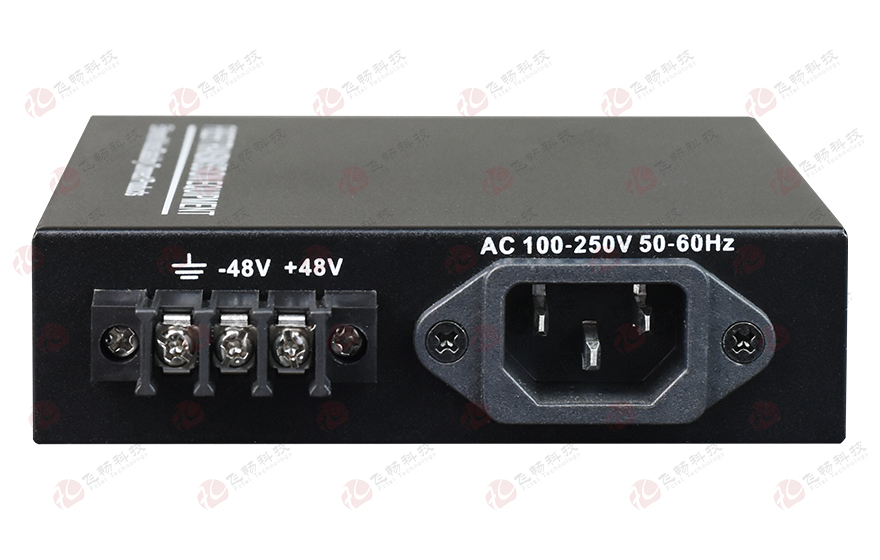

◆ 多種電源方式可選：AC220V、DC-48V等；支持AC+DC雙電源；
◆ DC-48V電源具備極性自動檢測功能，安裝時無需區分正負極。
技術參數
◆ 光纖部分
光口：1
光纖：單纖雙纖
光纖接口：FC/SC/ST/LC(SFP)
波長：850nm/1310nm 多模；1310nm/1550nm 單模
傳輸距離：20~120Km
典型發射功率:
單模1310/1550nm：≥-9dBm
多模850nm：-18dBm
多模1310nm: -25dBm
接受靈敏度范圍：-33dBm~- 40dBm
◆ 以太網接口
協    議：    符合IEEE 802.3，IEEE 802.1Q(VLAN)
速    率：    10/100/1000M自適應，全/半雙工完全自適應
MAC地址表： 可以學習4096個MAC地址
物理接口：  RJ45座 支持Auto-MDIX（交叉/直通線自適應）
◆ 串行接口
標準
EIA/TIA-232 RS-232 (ITU-T V.28)
EIA/TIA-422 RS-422 (ITU-T V.11)
EIA/TIA-485 RS-485 (ISO/IEC8284)
串口界面:
RS-422: TxD+ TxD- RxD+ RxD- Signal Ground
RS-485 4 wires: TxD+ TxD- RxD+ RxD- Signal Ground
RS-485 2 wires: Data+(對應TX+) Data-（對應TX-） Signal Ground
RS-232: RXD TXD Signal Ground
◆ 電氣和機械特性

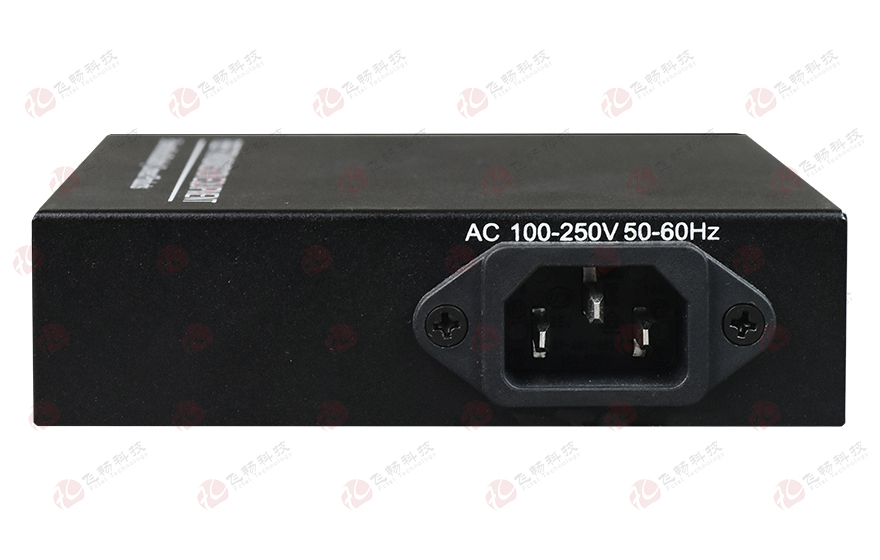

系統電源：     AC180V ～260V；DC –48V；DC +24V
功耗： ≤5W
外觀結構：      (長×寬×高)  155×110×30mm 桌面式
◆ 環境指標
工作溫度： -10℃—+70℃或-40℃—+85℃（工業級）
儲存溫度： -40℃—+85℃
工作濕度： 0%—95%（無凝結）
MTBF： ＞100000小時
應用方案

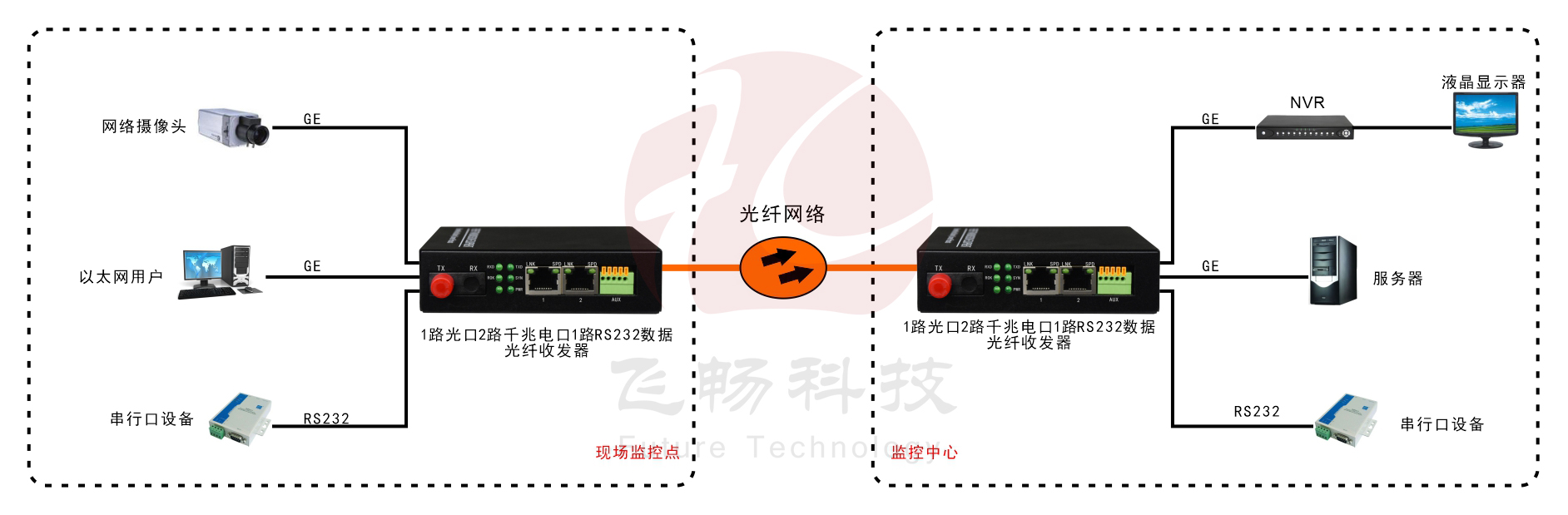

1路光口轉2路千兆以太網電口+1路數據 光纖收發器 應用方案圖
產品尺寸
