  • 飛暢科技-帶遠端管理1光4電百兆光纖收發器

帶遠端管理1光4電百兆光纖收發器

型號：FCM-F4次留言

描述：1光2電光纖收發器帶遠端管理SNMP網管可以本端為1光2電管理對端為1光4的光纖收發器。

產品描述

       本系列產品是以太網IEEE802.3介質轉換器，能夠?qū)崿F(xiàn)4口10/100base-T 雙絞線與光介質之間的介質轉換或延伸網絡傳輸距離，主要用于光纖網遠距離（20/40/60/80/120公里）傳輸，完全支持10/100M傳輸速率。

       設備基于以太網交換芯片+FPGA方案，帶強大的本端與遠端管理功能，具備完善的告警功能，整機工作穩定可靠，功耗低，集成度高，體積小。

功能特點

◆ 設備提供2個以太網電口，一個光口，自動適應10/100Mbps環境，便于網絡的升級；

◆ 設備自帶OAM遠端管理幀，實時獲取與管理遠端以太網；

◆ 帶遠端的以太電口LINK指示燈顯示，方便故障判斷；

◆ 支持全雙工和半雙工網絡通信，帶有自動協商能力 電口MDI/MDI-X自適應無需手動調整；

◆ 支持SNMP網管，可以判斷光以太無LINK時為光纖斷纖還是遠端關機，支持本端設備對遠端設備的配置，可以在SNMP中設置本端設備與對端設備如下功能：

◆ 每一路以太電口的5種工作模式設置；

◆ 每一路以太電口的流控開關；

◆ 每一路以太電口的帶寬控制，從0-100M可以設置，最小顆粒32K；

◆ 每一路以太電口的總共8級802.1P優先級等級設置；

◆ 提供多達3種的以太網隔離模式，可以支持進來帶Vlan Tag與不帶Vlan Tag的以太包的隔離需求。

本端設備的設置界面：

遠端設備的設置界面：

技術參數

◆ 以太UTP接口

   速率：          10M或100M，全雙工，半雙工完全自適應

   協議:           支持IEEE 802.3，IEEE 802.1Q(VLAN)

   MAC地址表:    可以學習4096個MAC地址

   物理接口：      RJ45座支持AUTO-MDIX(交叉線直通線自適應)

◆ 光以太接口

   工作波長：1310nm、1550nm

   速 率：        100M，全雙工或半又工模式

   協 議:         支持IEEE 802.3，IEEE 802.1Q(VLAN)

   MAC地址表:   可以學習4096個MAC地址

   物理接口：     FC/SC

   光纖傳輸?shù)木嚯x受限于光學路徑的損耗以及由于連接端子、接頭、接插板而造成的附加損耗。傳輸距離也可能受到光纖帶寬的限制

◆ 電源需求

   系統電源：          AC180V ~ 260V；DC –48V；DC +24V

   功   耗：               ≤10W

◆ 尺寸大小

   迷你型：            216（寬）X140（深）X31（高）mm

◆ 工作環境

   工作溫度：          -10℃ ~50℃

   工作濕度：          5% ~ 95% (無凝露)

   存儲溫度：          -40 ℃~ 80℃

   存儲濕度：          5%~ 95% (無凝露)

應用方案

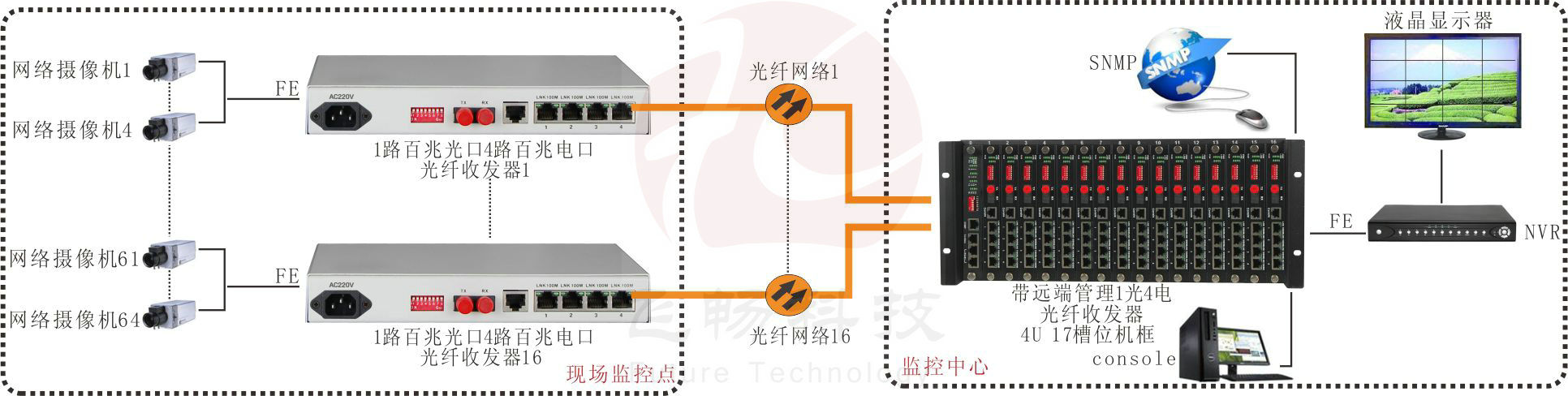

應用方案圖
