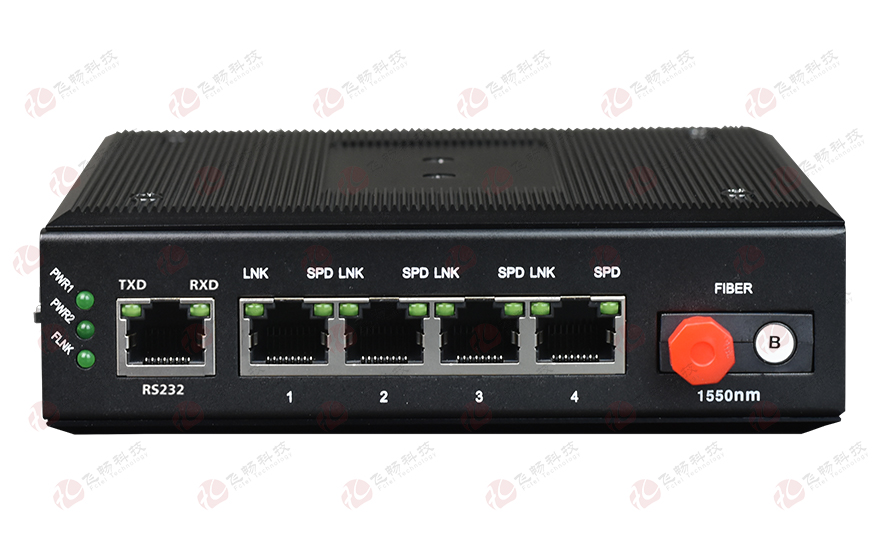

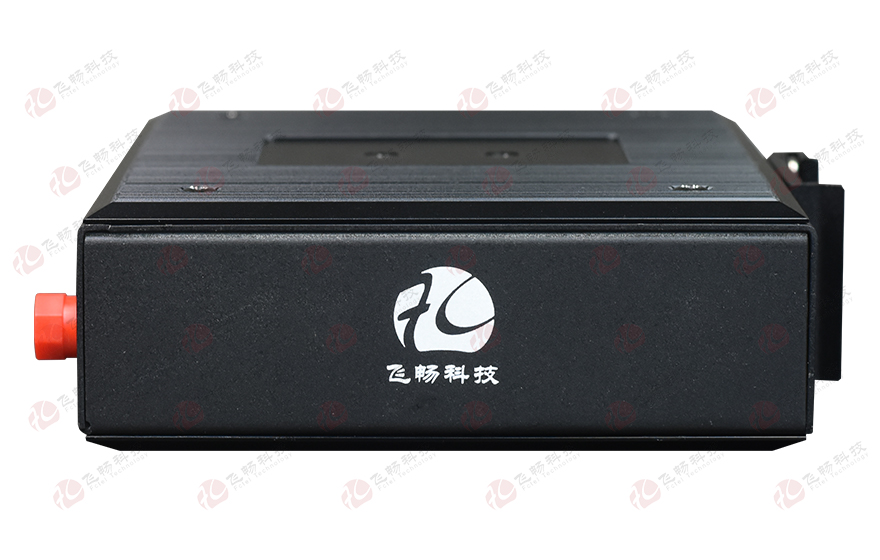

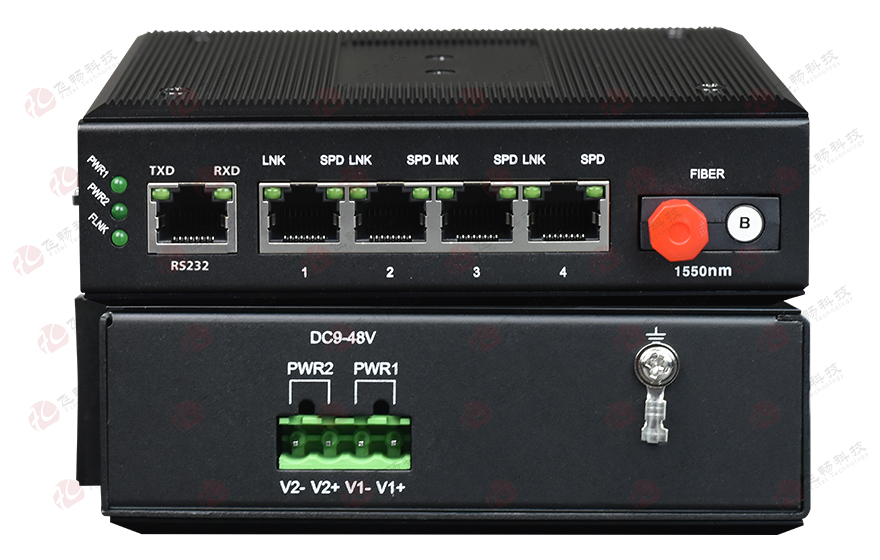

網管型 工業級1路百兆光口轉4路百兆電+1路串口交換機

型號：次留言

描述：設備基于以太網交換芯片+FPGA方案，帶強大的本端與遠端管理功能，可以與4光4電轉千兆光設備與1光1電+RS232設備組成三級網管。

產品描述
       本系列產品是以太網IEEE802.3介質轉換器，能夠?qū)崿F(xiàn)1路百兆光以太轉4路百兆電以太+1路RS232/422/485串口支持（20/40/60/80/120公里）傳輸。
       設備基于以太網交換芯片+FPGA方案，帶強大的本端與遠端管理功能，可以與4光4電轉千兆光設備與1光1電+RS232設備組成三級網管，具備完善的告警功能，整機工作穩定可靠，功耗低，集成度高，體積小。
功能特點
◆ 工業導軌式設計，專為嚴酷苛刻的工業環境而設計;
◆ 設備提供4路百兆以太電口，1路RS232/422/485串行接口，1路百兆光以太接口，總的傳輸帶寬為線速100M；
◆ 電口10/100Mbps 自適應，電口 MDI/MDI-X 自適應無需手動調整；
◆ 具備光端機死機自動斷電整機重啟功能；
◆ 交換機內建512Kbit MP-SSRAM高速內存，無阻塞設計，有死機自復位等功能，適合于視頻傳輸?shù)却罅髁繑?shù)據應用;
◆ 基于FPGA+ARM設計，帶強大的本端與遠端管理功能，可以與2U插卡式設備相連，時可以配置SNMP網管卡管理；
◆ 支持VLAN超長數據包的傳輸，可以與支持IEEE802.1Q協議的交換機產品匹配使用，支持最大為10K字節的以太包；
◆ 具有廣播風暴保護、平衡流量、隔離沖突和檢測差錯等功能；
◆ 以太接口與串行數據帶防雷保護，防雷達到GB/T17626.5(IEC61000-4-5)短路電流波8/20μs，開路峰值輸出電壓6KV標準;
◆ 提供１路RS232/485/422接口可選RS232/485/422通道可以傳輸異步從0-115200波特率的串口數據;，
◆ 網管實時查看及管理本端與對端以太網的接口狀態與設置；設備帶掉電檢測功能，能檢測當光信號丟失時為對端設備掉電或是光纖不通；
◆ 支持寬范圍9-55V交流與直流電源輸入;
◆ 支持內部隔離，冗余雙電源輸入;
◆ 電源支持過載保護、防反接保護;
◆ 符合工業四級電磁兼容性要求;
◆ 超強防雷功能：防雷擊，可抗感應高壓，防浪涌等;
◆ 無風扇高效散熱，降低修復時間;
◆ 陽極氧化鋁合金外殼，IP40防護等級，能夠經受住惡劣環境的考驗;
◆ 導軌或壁掛式安裝;
◆ 寬溫型：工作溫度-40℃~ +85℃;
◆ 所有型號皆通過100%烤機測試，保修期：5年;
技術參數
◆ 光纖部分
   光纖：單纖雙纖
   光纖接口：FC/SC/ST/LC(SFP)
   波長：850nm/1310nm 多模；1310nm/1550nm 單模
   無中繼傳輸距離：20~120Km
   典型發射功率:
   單模1310/1550nm：≥-9dBm
   多模850nm：-18dBm
   多模1310nm: -25dBm
   接受靈敏度范圍：-28dBm~- 40dBm
◆ 10/100M以太網接口
   協    議：符合IEEE 802.3，IEEE 802.1Q(VLAN)
   速    率：10/100M自適應，全/半雙工完全自適應
   MAC地址表：可以學習4096個MAC地址
   物理接口：RJ45座 支持Auto-MDIX（交叉/直通線自適應）
◆ 串行接口
   波特率           0-115.2K
   接口特性        EIA-RS232/EIA-RS422/EIA-RS485
   物理接口：     接線端子

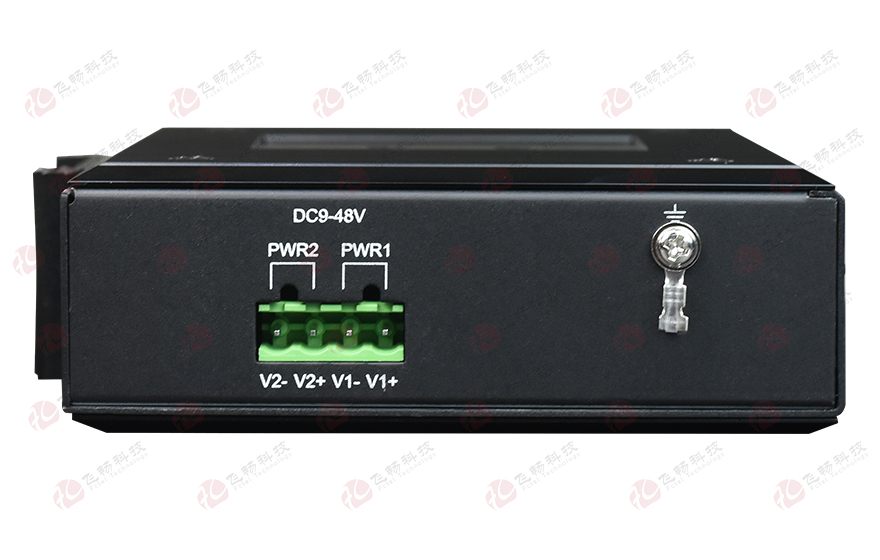

◆ 電源
   冗余雙電源輸入:   DC9-48V 功耗<5W
   過載保護：           支持
   反接保護：           支持
   冗余保護：           支持
   接入端子：           4芯5.08mm間距插入式端子
◆ 機械與產品尺寸
   外殼：                 IP40防護等級，鋁合金材質
   尺寸：                 133mm(長) x 120mm(寬) x 31.0mm(高)

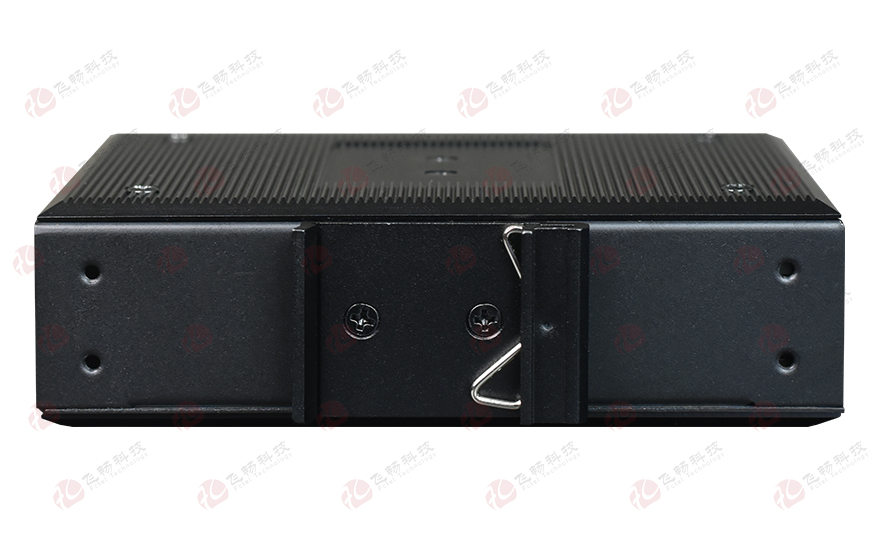

   安裝方式：          導軌安裝、壁掛式安裝
   重量：                 0.685kg/臺
◆ 環境指標
   工作溫度：-40℃—+85℃(工業級)
   儲存溫度：-40℃—+85℃
   工作濕度：0%—95%（無凝結）
   MTBF：    ＞100000小時

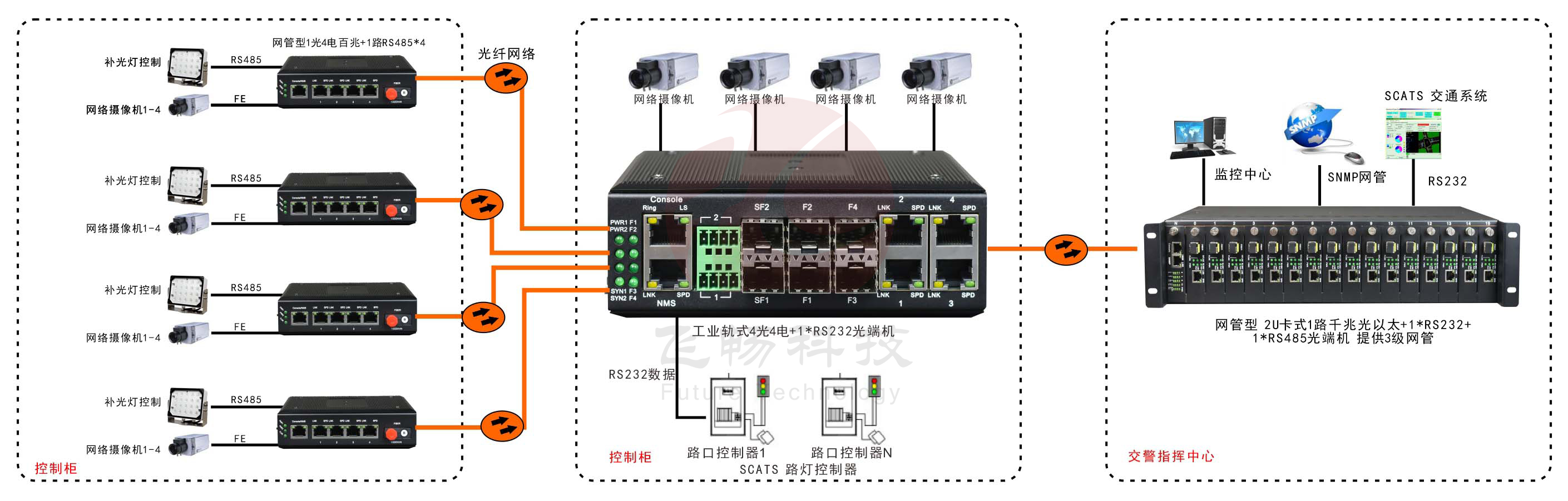

應用方案
網管型 工業級1路百兆光口轉4路百兆電+1路串口交換機
產品尺寸
