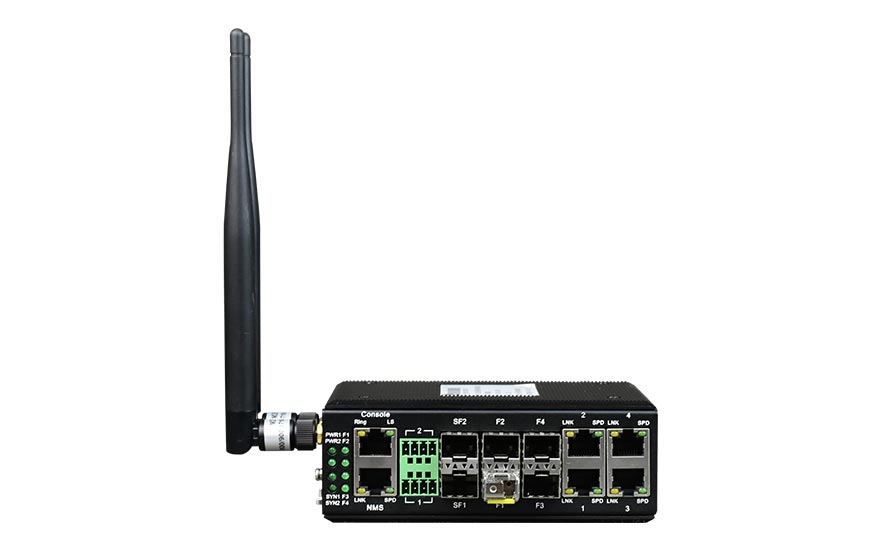

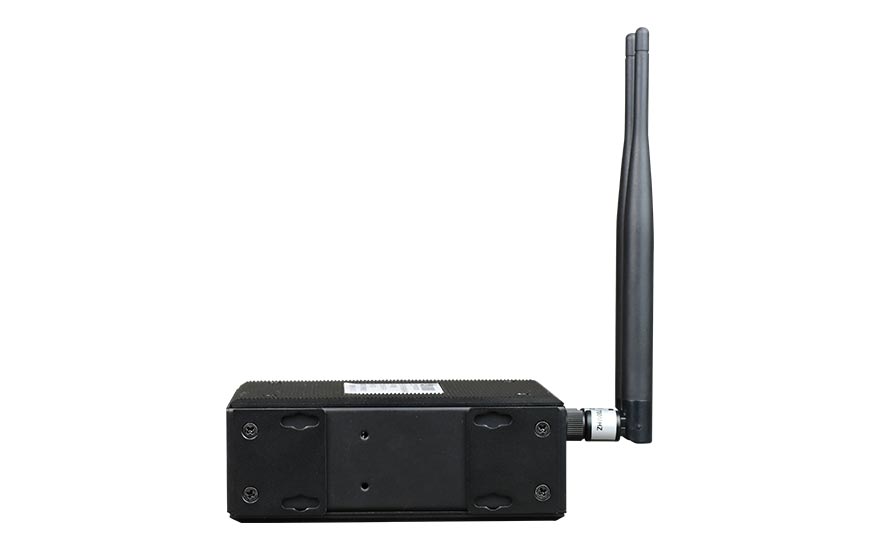

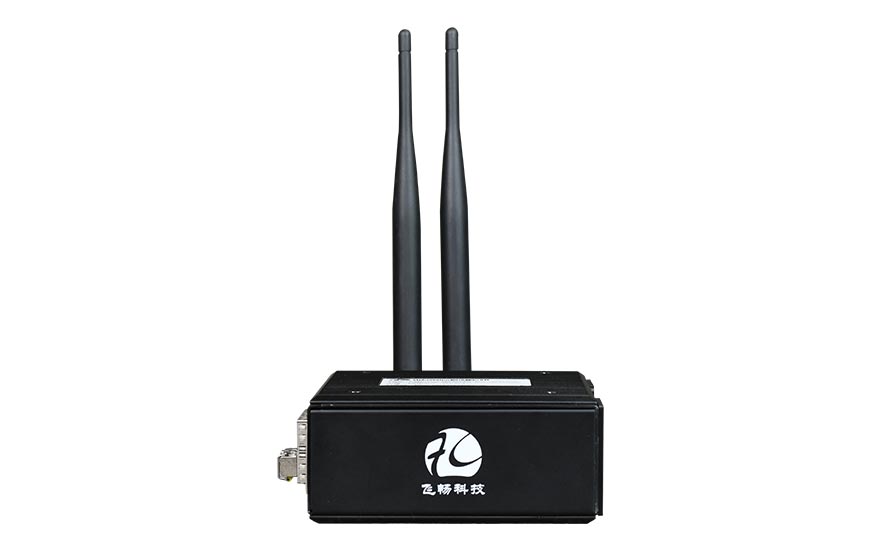

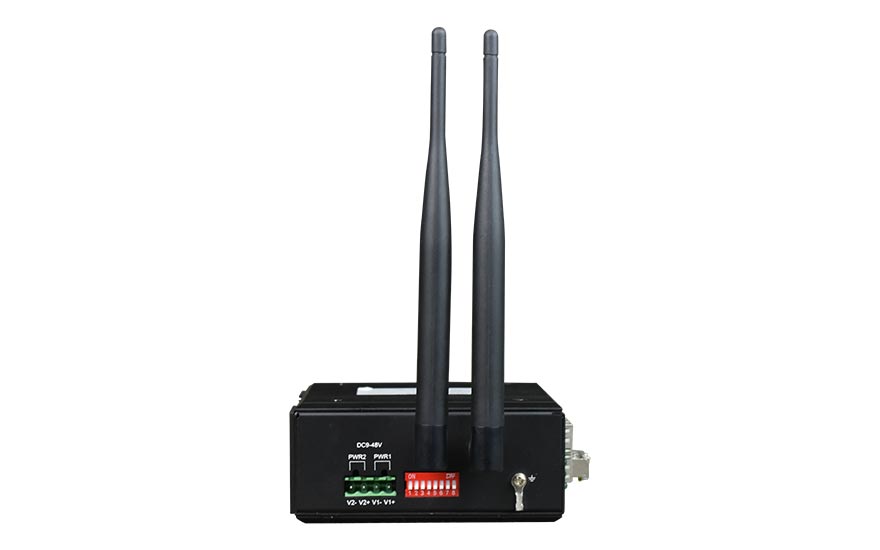

光纖-wifi備份型 4百兆電口+4百兆光口+路千兆光口 光纖交換機

型號：次留言

描述：此產品提供：1個千兆SFP以太光口；2個IEEE802.11b/g/n的300Mbps內置無線模塊，4個百兆以太電接口4個百兆以太光接口；可以與局端的2U機框式1路千兆光以太轉1路千兆電口以太的設備對連。

產品描述
       本系列產品采用工業軌式設計，設備為點對點結構設計，實現在惡劣環境下，數據傳輸?shù)姆€(wěn)定性、可靠性和實時性。工作時網絡信號成鏈狀結構，更簡化了工程安裝，降低了工程成本。
       此產品提供：1個千兆SFP以太光口；2個IEEE802.11b/g/n的300Mbps內置無線模塊，4個百兆以太電接口4個百兆以太光接口；可以與局端的2U機框式1路千兆光以太轉1路千兆電口以太的設備對連。
       設備基于以太網交換芯片+FPGA方案，帶遠端管理功能，可以與2U插卡式帶SNMP網管的1光1電千兆卡互聯SNMP軟件上能管理到本設備，具備完善的告警功能，整機工作穩定可靠，功耗低，集成度高，體積小。
功能特點
◆ 工業導軌式設計，專為嚴酷苛刻的工業環境而設計；
◆ 設備提供2個IEEE802.11b/g/n的300Mbps無線模塊4路百兆以太網電口，4個百兆以太光接口1路千兆SFP光接口，傳輸帶寬為線速1000M；
◆ 交換機內建1Mbit MP-SSRAM高速內存，無阻塞設計，最大背板帶寬32GBit/S具有防死機監控自動復位功能，適用于高清網絡攝像機等重負載應用；
◆ 支持VLAN超長數據包的傳輸，可以與支持IEEE802.1Q協議的交換機產品匹配使用；具有廣播風暴保護、平衡流量、隔離沖突和檢測差錯等功能；以太電口10/100Mbps 自適應，電口 MDI/MDI-X 自適應無需手動調整；
◆ 兩個IEEE802.11b/g/n的300Mbps內置無線模塊，總帶寬達2*300M，可以與對應4路百兆光相連的4臺1光4電百兆帶wifi的光纖收發器互聯；
◆ 4路百兆光以太，當光纖正常時，用光纖作通信，wifi作為備份，光纖不正常時，wifi能工作，保證業務不中斷；
◆ 可以與2U插卡式帶SNMP網管的1光1電千兆光端機卡互聯SNMP軟件上能管理到本設備；
◆ 以太接口與電源接口帶防雷保護，防雷達到GB/T17626.5(IEC61000-4-5)短路電流波10/700μs，開路峰值輸出電壓6KV標準；
◆ 支持寬范圍交直流輸入(9V-48V)支持內部隔離，冗余雙電源輸入電源支持過載保護、防反接保護；
◆ 符合工業四級電磁兼容性要求；
◆ 超強防雷功能：防雷擊，可抗感應高壓，防浪涌等無風扇高效散熱，降低修復時間；
◆ IP40外殼防護等級，能夠經受住惡劣環境的考驗導軌或壁掛式安裝；
◆ 寬溫型：工作溫度-40℃~ +85℃。
技術參數
◆ 光纖部分
多模光纖:
50/125um 或 62.5/125um，
傳輸距離：       2Km  多模光纖，衰減(3dbm/km )
波長：850nm
發射功率： -12dBm (Min) ～ -9dBm (Max)
接收靈敏度： -28dBm (Min)
鏈路預算：16dBm
單模光纖:
8/125um 或 9/125um
傳輸距離：      20Km  單模光纖，衰減(0.35dbm/km ) (實際如需更大距離需定制)
波長：          1310nm（超長距離傳輸時選用1550nm波長）
發射功率：     -9dBm (Min) ～-5dBm (Max)
接收靈敏度：   -27dBm (Min)
鏈路預算：       18dBm
◆ 10/100M以太網接口
協    議：    符合IEEE 802.3，IEEE 802.1Q(VLAN)
速    率：    10/100M自適應，全/半雙工完全自適應
MAC地址表： 可以學習8K MAC地址
物理接口：   RJ45座 支持Auto-MDIX（交叉/直通線自適應）
◆ WIFI接口
技術標準：
IEEE802.11b/802.11g/802.11n IEEE802.3/802.3u
WLAN Rate：
11n: 802.11n HT20：max 72.2Mbps@MCS7：1Nss max 144.4Mbps@MCS15：2Nss 802.11n HT40：max 150Mbps@MCS7：1Nss
max 300Mbps@MCS15：2Nss
11g：54，48，36，24，18，12，11，9，6，5.5，2，1Mbps
11b：11，5.5，2，1Mbps
WLAN 特性：
支持 2.4GHz 兼容 2.4GHz IEEE 802.11g IEEE 802.11n IEEE 802.11b 標準
支持 64/128/152-bit WEP 加密 同時支持 128 bit WPA standard(TKIP/AES) IEEE802.1X 等安全加密機制
支持 SSID 廣播控制和基于 MAC 地址的訪問控制
工作信道數：USA1-11CH UE1-13 JP1-14
頻率范圍：2.4~2.4835GHz
展頻技術：DSSS（直接序列展頻）
數據調制方式：BPSK QPSK CCK and OFDM (BPSK/QPSK/16-QAM/ 64-QAM)
支持雙天線，能大幅加強其無線發射能力，并增強無線信號的穩定性
靈敏度@PER（錯包率）： MCS15：-70dBm@10%PER；MCS7：-75dBm@10%PER；54M：-78dBm@10%PER；11M：-92dBm@8% PER；6M：-94dBm@10% PER；1M：-98dBm@8% PER（典型值）
傳輸距離：室內最遠 60 米，室外最遠 150 米（因環境而異）
RF 功率：11n 14dBm 11g 16dBm 11b 19dBm
◆ 電氣和機械特性
系統電源：     冗余雙電源輸入DC9-48V/AC9-48V
功耗： ≤10W
外觀結構：     133mm(長) x 120mm(寬) x 42.0mm(高)
◆ 環境指標
工作溫度： -40℃—+85℃
儲存溫度： -40℃—+90℃
工作濕度： 0%—95%（無凝結）
MTBF： ＞100000小時
應用方案

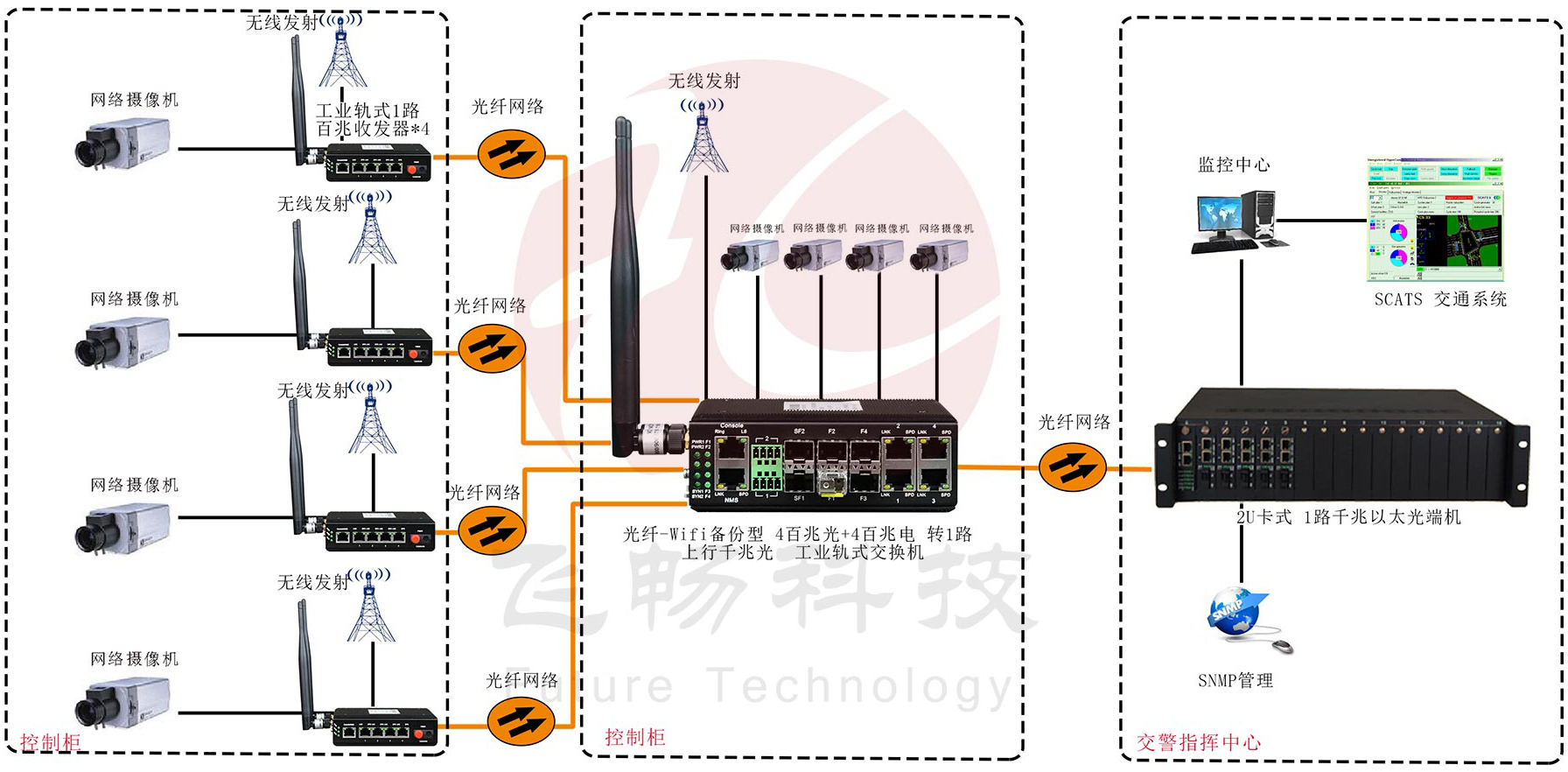

應用方案圖
光纖-wifi備份型 4百兆電口+4百兆光口+路千兆光口 光纖交換機 應用方案
說明：
1、本產品集2個IEEE802.11b/g/n的300Mbps無線模塊，4路百兆電口與4路百兆光口在千兆光纖中傳輸；
2、可帶多個IP路口攝像頭其中4個通過光纖接到百兆收器對應不同角度的攝像；通過光纖與千兆以太網一起連接到交警指揮中心；
3、交警指揮中心設備為2U的卡式1路千兆以太網總共可以插17個2U卡最多可以控制17個路口；
4、當4路百兆以太的對應光纖斷了時，WiFi能自動連上，保證通信不中斷；
5、中心端帶SNMP網管功能可以在網管軟件上查看所有本端與遠端設備的工作狀態。
