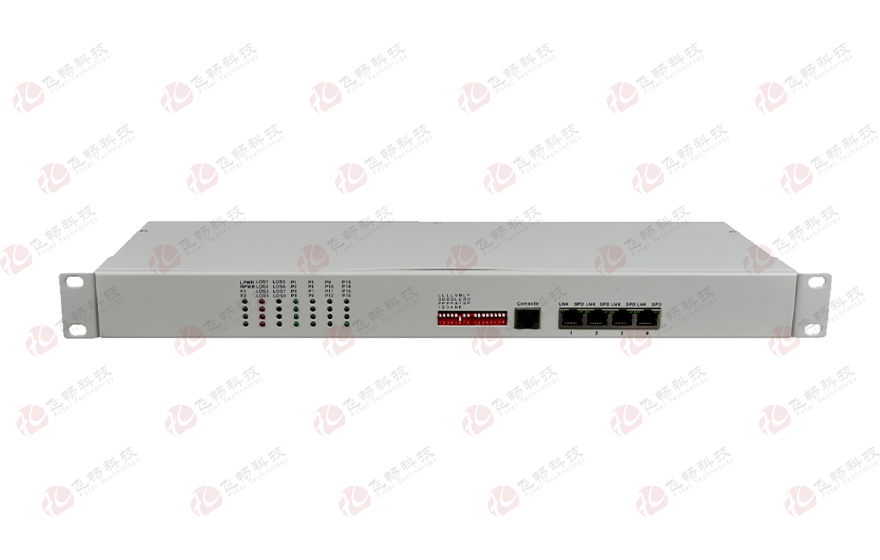

16路電話+4E1+4xFE (光纖1+1備份 E1 1+1 備份) 光端機/E1 PCM復用

型號：次留言

描述：本系列產品，是在該公司研制的專用超大規模集成電路的基礎上，研發的點對點光傳輸與E1 PCM復用設備二合一產品。此款產品光纖傳輸時提供16路電話接口+4路E1接口+4路百兆以太網接口（

產品描述
本系列產品，是在該公司研制的專用超大規模集成電路的基礎上，研發的點對點光傳輸與E1 PCM復用設備二合一產品。此款產品光纖傳輸時提供16路電話接口+4路E1接口+4路百兆以太網接口（100M帶寬），在E1傳輸入時提供16路電話接口+4路百兆以太網接口（1M帶寬）；光纖可以1+1備份，E1可以1+1 備份，優先級為主光纖>備份光纖>主E1>備份光纖。
功能特點
◆ 基于自主知識產權的集成電路；
◆ 光纖傳輸時提供16路電話接口+4路E1接口+4路百兆以太網接口（100M帶寬），在E1傳輸入時提供16路電話接口+4路百兆以太網接口（1M帶寬）；
◆ 光纖可以1+1備份，E1可以1+1 備份，優先級為主光纖>備份光纖>主E1>備份光纖，當2個光纖口都沒有連接時，傳輸口從光纖切換到E1接口；
◆ E1接口符合G.703 建議，采用全數字化時鐘恢復和平滑鎖相技術；
◆ 一個擴展接口(AUX1/2)，可以擴展1-2路異步數據，如RS232/ RS485/RS422/TTL信號 等；或1～4路開關量等；
◆ 4路以太網接口10/100M，全/半雙工完全自適應，可以支持4路以太網隔離功能；
◆ 每路以太網口支持Auto-MDIX(交叉/直連線自適應)；
◆ 具備防以太網環回功能(當光線路發生環回時，以太網數據不會被環回，有效防止了因以太網環回可能導致的以太網絡癱瘓）；
◆ 16路語音接入，支持支持來電顯示功能/反極性計費/傳真功能；電話支持兩邊站點的相互放號功能；
◆ 語音口支持FXO/FXS/二四線EM/二四線音頻/磁石電話接口，F(xiàn)XO口與程控交換機對接，F(xiàn)XS口與用戶的電話機相連；
◆ 設備帶掉電檢測功能，能檢測當光信號丟失時為對端設備掉電或是光纖不通；
◆ 1個Console管理接口；1個SNMP管理接口；
◆ 多種電源方式可選：AC220V、DC-48V/DC24V等；支持AC+DC;AC+AC;DC+DC等雙電源模式;
技術參數
◆ 光纖部份
光口：2（1+1 光備份）
光口速率：1.25G bits
光纖：單纖雙纖
光纖接口：FC/SC/ST/LC(SFP)
波長：850nm/1310nm多模；1310nm/1550nm單模
無中繼傳輸距離：20~120Km
典型發射功率:
   單模1310/1550nm：≥-9dBm
   多模850nm：-18dBm
   多模1310nm: -25dBm
接受靈敏度范圍：-28dBm~- 40dBm
◆ E1接口
設備接口：  設備接口符合G.703建議
 速   率：   2048Kb/s±50ppm
 碼   型：   HDB3
 阻   抗：   非平衡式75Ω/平衡式120Ω(非平衡式配同軸接口適配器，可適配75-2/3同軸電纜)
 抖動特性：  滿足G.742、G.823建議
 輸入口允許衰減：0～6dBm；
◆ 10/100M以太網接口
協    議：符合IEEE 802.3，IEEE 802.1Q(VLAN)
速    率：10/100M自適應，全/半雙工完全自適應
MAC地址表：可以學習4096個MAC地址
物理接口：RJ45座 支持Auto-MDIX
◆ FXS 用戶電話接口
振鈴電壓：       75V
振鈴頻率：    25Hz
二線輸入阻抗：600Ω(摘機)
回?fù)p：        20dB
◆ FXO 中繼接口
振鈴檢測電壓：35V
振鈴檢測頻率：17Hz-60Hz
二線輸入阻抗：600Ω(摘機)
回?fù)p：        20 dB
◆ E&M 2/4線接口
E&M類型：    TYPE V
E線最大電流：22mA;飽和電壓：3V
M線恒定電流：7mA; 最小檢測電流：5mA
AD增益：0dB;
DA增益：0dB
2/4線輸入阻抗：600Ω
◆ 磁石電話接口
振鈴電壓：75V
振鈴頻率：25Hz
二線輸入阻抗：600Ω(摘機)
回?fù)p：    20dB
◆ 電氣和機械特征
系統電源： AC180V～260V；DC–48V；DC+24V
(支持雙電源冗余備份)
功耗：  ≤5W
外觀結構：485(長)X200(寬)X45(高)mm 19英寸 1U機架式
重量：  3.8Kg/臺
◆ 環境指標
工作溫度：-10℃—+60℃
儲存溫度：-40℃—+85℃
工作濕度：0%—95%（無凝結）
MTBF：   ＞100,000小時

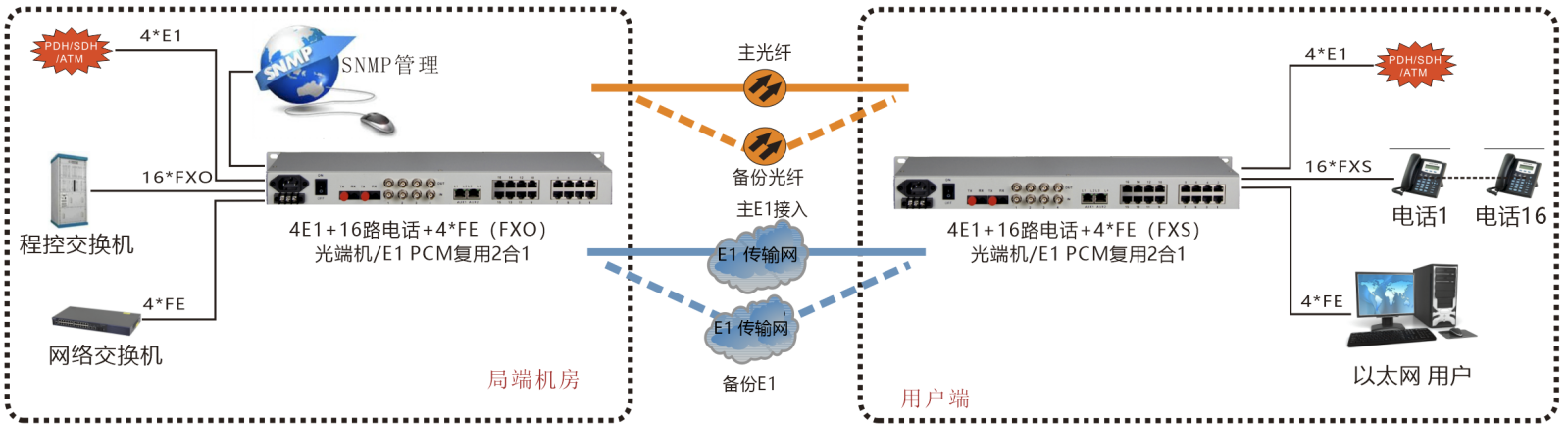

應用方案
