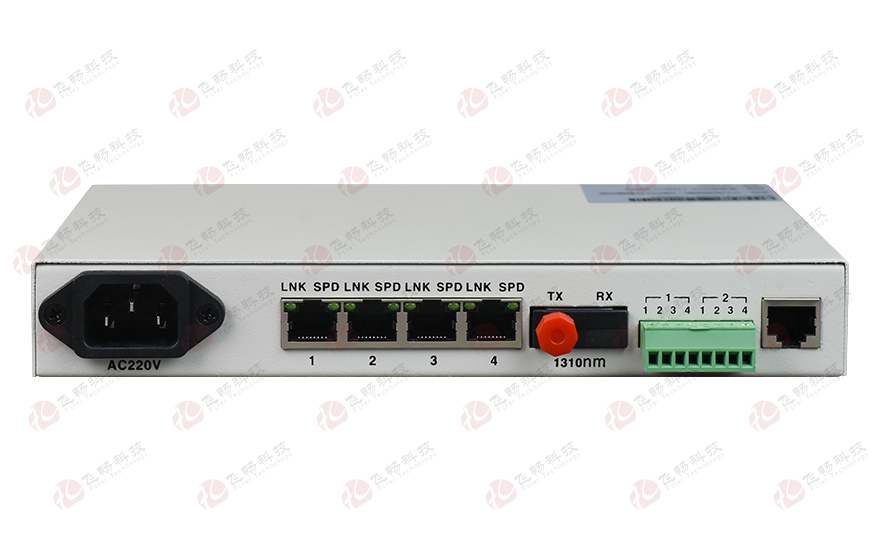

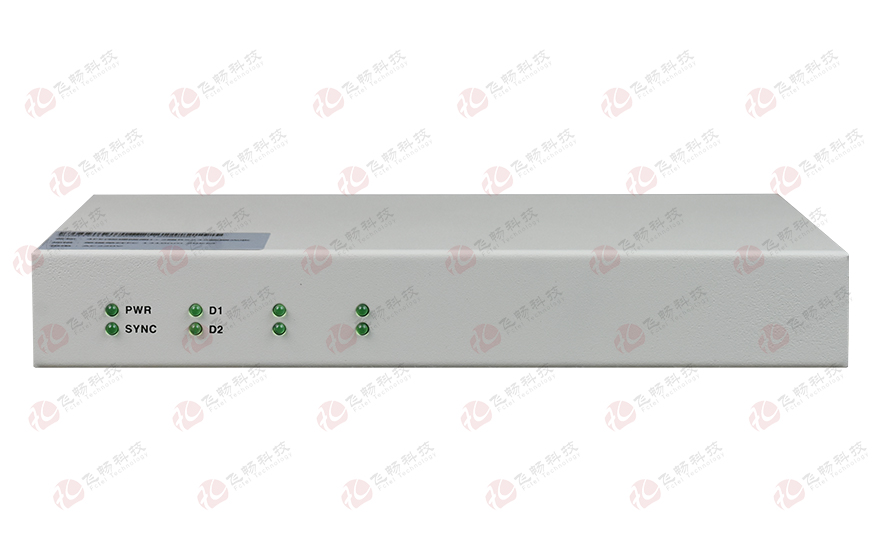

桌面型4路電話+4路以太網+2路數據 電話光端機

型號：FCP-O4F4R2/FCP-S4F4R2次留言

描述：4*10/100M以太網電口+2*RS485/232/422數據+4*FXS/FXO 光端機，桌面式，內置電源。

產品描述
       本設備支持4路百兆以太+2路RS232/422/485+4路語音光端機到光纖的介質轉換器，能夠實現4口10/100/1000base-T 雙絞線以太網+2路RS232/422/485 +4路語音到光纖的介質轉換或延伸網絡傳輸距離，與光纖收發器（以太網光端機）一樣，RS485光貓被廣泛應用在各種工業場合，前者是計算機聯網，后者應用在工業控制，一卡通，儀器儀表等，在眾多工程項目里，兩種設備的需求時同時存在的。
       本公司適時推出一款光纖傳輸設備，可以同時擁有4路共享10/100M網口和2路RS232/433/485接口以及4路語音接口，并且僅通過一芯光纖傳送，既節省光纖資源，也節省光纖設備，減少故障點，方便了設備的維護。廣泛應用于高清網絡視頻監控的應用與其它需要其它兩種數據接口的場合。
功能特點

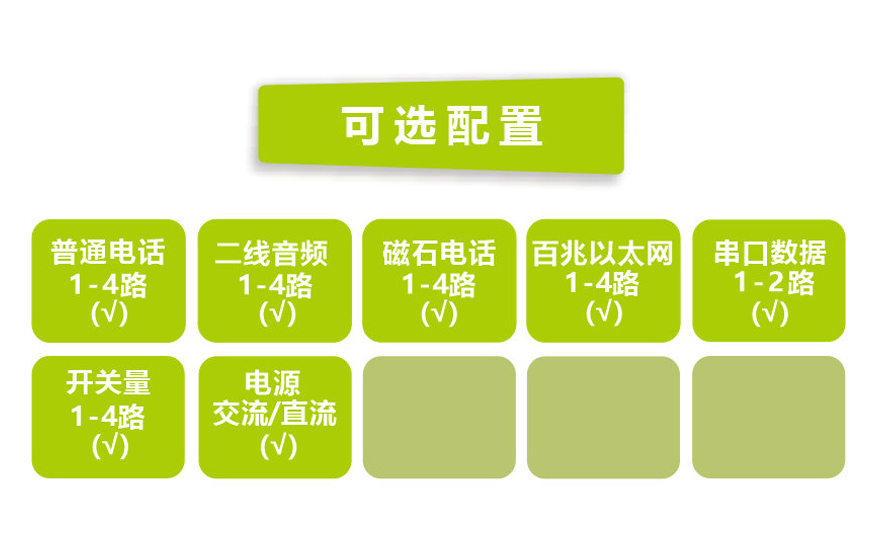

◆ 設備提供4路百兆以太網電口；4路語音接口，2路數據接口／4路開關量信號;
◆ 串行數通道可以傳輸異步從300-115200波特率自適應的串口數據；
◆ 語音口支持FXO/FXS/2線音頻/磁石電話接口，F(xiàn)XO口與程控交換機對接，F(xiàn)XS口與用戶的電話機相連;
◆ FXO/FXS電話接口，支持來電顯示功能/反極性計費/傳真功能；
◆ 支持兩邊站點的相互放號功能；
◆ RS232/RS485/RS422/TTL/開關量的數據傳輸通道，應用靈活；
◆ 串行數通道可以傳輸異步從300-115200波特率自適應的串口數據；
◆ 4路百兆以太，帶寬為線速100M，自動適應10/100Mbps環境，便于網絡的升級；
◆ 以太接口支持全雙工和半雙工網絡通信，帶有自動協商能力 MDI/MDI-X自適應無需手動調整；
◆ 多種電源方式可選：AC220V、DC-48V/DC24V等；
◆ 電話/網絡/串行數據接口接口帶防雷保護，防雷達到GB/T17626.5(IEC61000-4-5) 短路電流波8/20μs，開路峰值輸出電壓6KV標準
技術參數
◆ 光纖部分
   光口：1
   光纖：單纖雙纖
   光纖接口：FC/SC/ST/LC(SFP)
   波長：850nm/1310nm 多模；1310nm/1550nm 單模
   無中繼傳輸距離：20~120Km
   典型發射功率:
   單模1310/1550nm：≥-9dBm
   多模850nm：-18dBm
   多模1310nm: -25dBm
   接受靈敏度范圍：-28dBm~- 40dBm
◆ 10/100M以太網接口
   協    議：符合IEEE 802.3，IEEE 802.1Q(VLAN)
   速    率：10/100M自適應，全/半雙工完全自適應
   MAC地址表：可以學習4096個MAC地址
   物理接口：RJ45座 支持Auto-MDIX（交叉/直通線自適應）
◆ FXS 用戶電話口
   振鈴電壓：       75V
   振鈴頻率：       25Hz
   二線輸入阻抗：600Ω(摘機)
   回損：              20dB
◆ FXO 中繼口
   振鈴檢測電壓：35V
   振鈴檢測頻率：17Hz-60Hz
   二線輸入阻抗：600Ω(摘機)
   回損：               20 dB
◆ E&M 2/4線音頻接口
  E&M類型：    TYPE V
  E線最大電流：22mA;飽和電壓：3V
  M線恒定電流：7mA; 最小檢測電流：5mA
  AD增益：0dB;
  DA增益：0dB
  2/4線輸入阻抗：600Ω
◆ 磁石電話接口
  振鈴電壓：75V
  振鈴頻率：25Hz
  二線輸入阻抗：600Ω(摘機)
  回損：20dB
◆ 串行接口
   標準
   EIA/TIA-232 RS-232 (ITU-T V.28)
   EIA/TIA-422 RS-422 (ITU-T V.11)
   EIA/TIA-485 RS-485 (ISO/IEC8284)
   串口界面:
   RS-422: TxD+ TxD- RxD+ RxD-
   RS-485 4 wires: TxD+ TxD- RxD+ RxD-
   RS-485 2 wires: A(對應Txd+) B(對應Txd-)  Signal Ground
   RS-232: RXD TXD Signal Ground
   物理接口：工業接線端子
◆ 電氣和機械特性
   系統電源：        AC180V ～260V；DC –48V；DC +24V
   功耗：               ≤5W
   外觀結構:          216（長）X138（寬）X31（高）mm 桌面型
◆ 環境指標
   工作溫度：       -10℃—+60℃
   儲存溫度：       -40℃—+85℃
   工作濕度：       0%—95%（無凝結）
   MTBF：           ＞100000小時

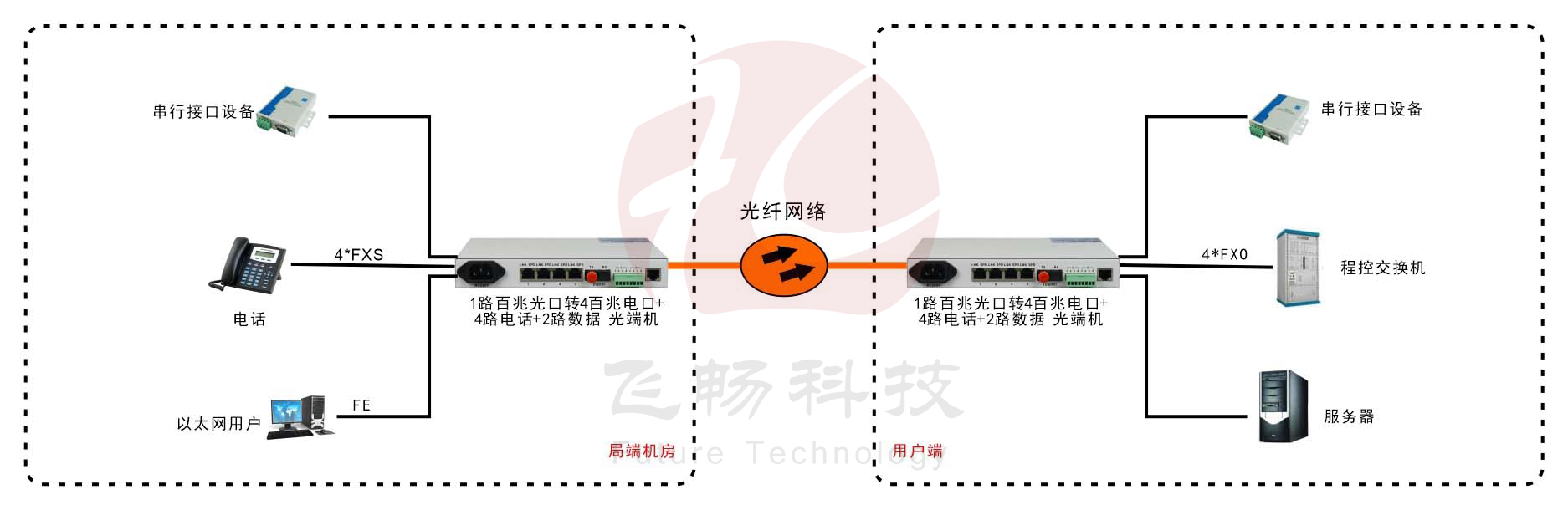

應用方案

桌面型4路電話+4路以太網+2路數據 電話光端機
