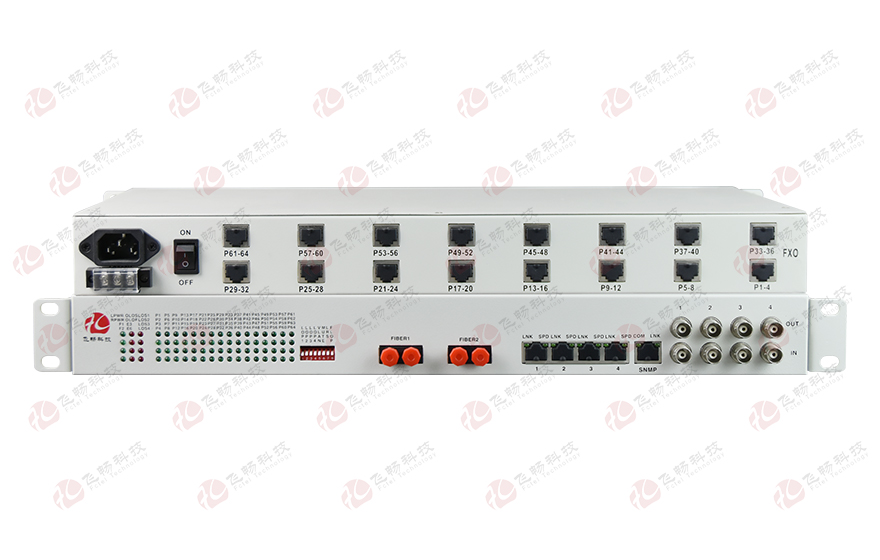

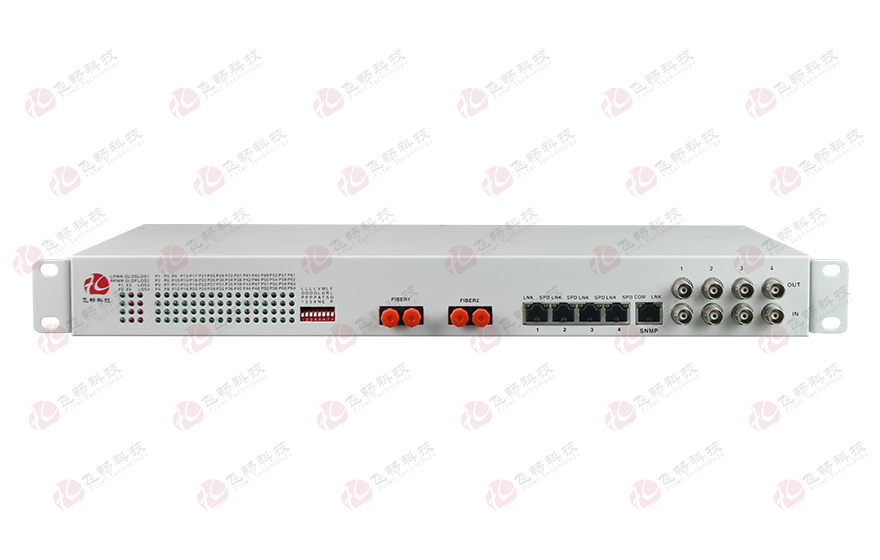

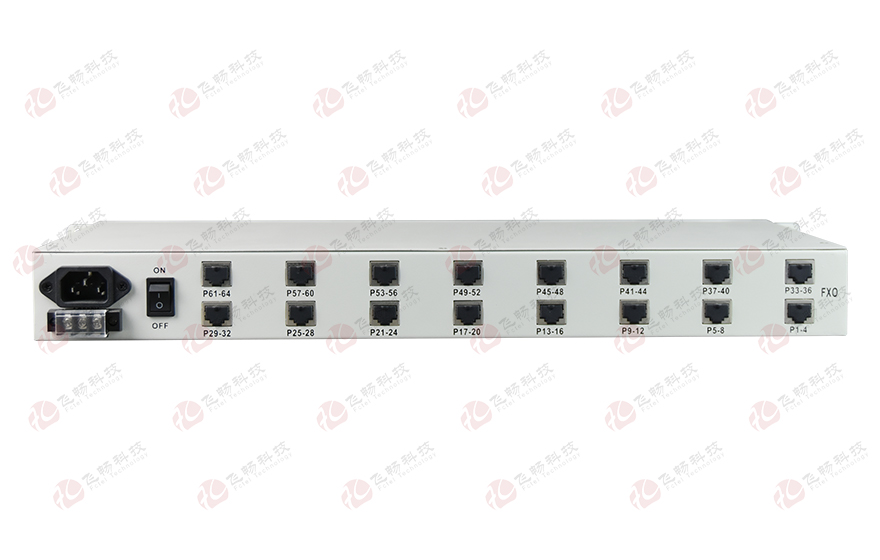

64路電話+4E1+4FE光端機(19英寸1U)

型號：FCP-O64E4F4/FCP-S64E4F4次留言

描述：提供64路電話光端機另加4E14路線速100M以太網Console網管，可以帶獨立SNMP網管。

產品描述

      本系列設備是本公司研制的PDH光纖傳輸專用超大規模集成電路的基礎上開發的點對點光傳輸設備。本產品為19英寸1U 機架式安裝，提供64路電話1~4路E1接口，4路10M/100M快速以太網接口（線速100M）。4路以太網接口為交換口，可支持VLAN劃分。應用十分靈活。具備完善的告警功能，整機工作穩定可靠，功耗低，集成度高，體積小。

功能特點
◆ 產品為19英寸1U 機架式安裝；
◆ 設備提供主光纖接口與備份光纖接口，雙光口備份功能確保業務永不間斷；
◆ E1接口符合G.703 建議，采用全數字化時鐘恢復和平滑鎖相技術；
◆ 語音口支持FXO/FXS/二線音頻/磁石電話接口，F(xiàn)XO口與程控交換機對接，F(xiàn)XS口與用戶的電話機相連;
◆ 語音FXO/FXS接入，支持支持來電顯示功能/反極性計費/傳真功能；
◆ 電話接口支持兩邊站點的相互放號功能；
◆ 提供2個擴展接口，可以擴展1~2路異步數據，如RS232/ RS485/RS422/TTL等；或1~4路開關量;
◆ 百兆以太網帶寬為線速100M接口10M/100M，全/半雙工完全自適應，支持VLAN劃分；
◆ 4路以太網接口為交換口，也可劃分VLAN，可以設置成4個通道邏輯隔離；
◆ 每路以太網口支持Auto-MDIX(交叉/直連線自適應)；
◆ 無中繼傳輸距離可達2~120公里；
◆ 多種電源方式可選：AC220V、DC-48V/DC24V等；支持AC+DC;AC+AC;DC+DC等雙電源備份模式;
◆ 支持Console串口網管與獨立SNMP網管模式；
◆ 電話/網絡/串行接口帶防雷保護，防雷達到GB/T17626.5(IEC61000-4-5)短路電流波10/700μs， 開路峰值輸出電壓6KV標準。
技術參數
◆ 光纖部分
   光口：1，2（1+1 光備份）
   光纖：?jiǎn)卫w雙纖
   光纖接口：FC/SC/ST/LC(SFP)
   波長：850nm/1310nm 多模；1310nm/1550nm 單模
   無中繼傳輸距離：20~120Km
   典型發射功率:
   單模1310/1550nm：≥-9dBm
   多模850nm：-18dBm
   多模1310nm: -25dBm
   接受靈敏度范圍：-28dBm~- 40dBm
◆ E1 接口
   設備接口：        設備接口符合G.703建議
   速   率：            2048Kb/s±50ppm
   碼   型：            HDB3
   阻   抗：            非平衡式 75Ω/平衡式 120Ω?
                             非平衡式配同軸接口適配器，可適配75-2/3同軸電纜
   抖動特性：       滿足G.742、G.823建議
   輸入口允許衰減：0～6dBm
◆ FXS 用戶電話口/公務電話口
   振鈴電壓：       75V
   振鈴頻率：       25Hz
   二線輸入阻抗：600Ω(摘機)
   回?fù)p：              20dB
◆ FXO 中繼口
   振鈴檢測電壓：35V
   振鈴檢測頻率：17Hz-60Hz
   二線輸入阻抗：600Ω(摘機)
   回?fù)p：               20 dB
◆ EM 2/4線
    AD增益：           0db
    DA增益：           -3.5db
    2/4線輸入阻抗： 600Ω
    回   損：              20 dB
◆ 電氣和機械特性
   系統電源：        AC180V ～260V；DC –48V；DC +24V
   功耗：               ≤5W
   外觀結構:          485（長）X200（寬）X45（高）mm 19英寸 1U機架式
◆ 環境指標
   工作溫度：       -10℃—+60℃
   儲存溫度：       -40℃—+85℃
   工作濕度：       0%—95%（無凝結）
   MTBF：           ＞100000小時

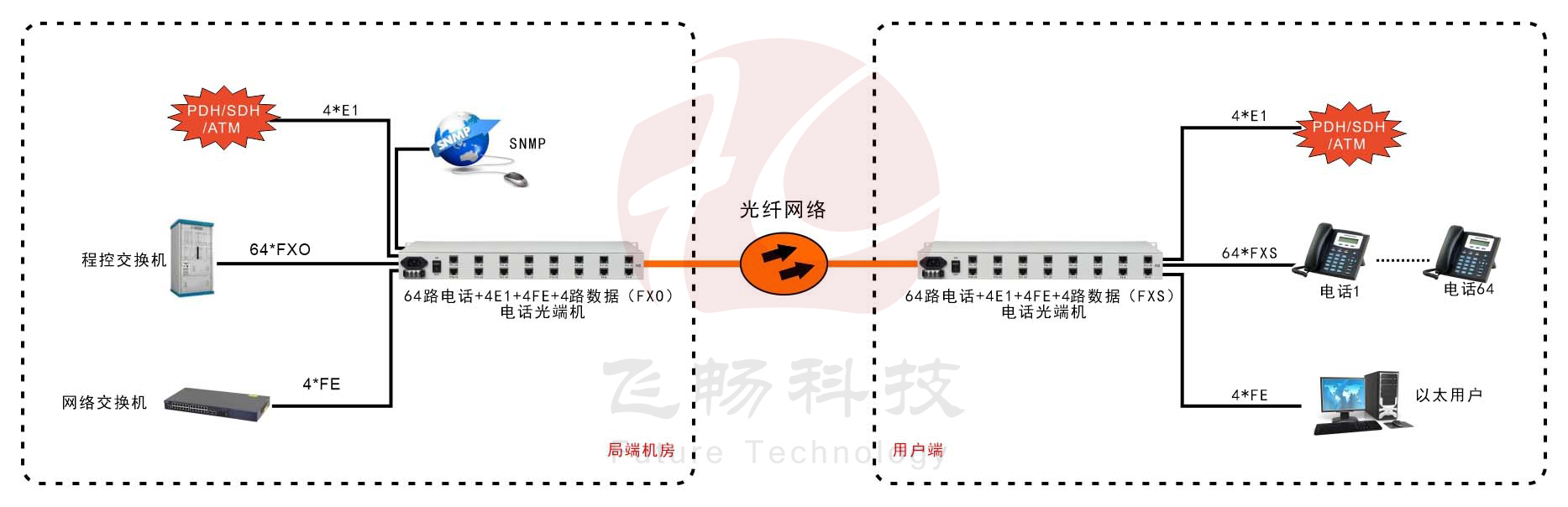

應用方案

60路電話+4E1+4FE光端機(19英寸1U)

說明：
        1：局端機房放光纖轉64路FXO設備（型號FCP-O64E4F4C1），接程控交換機PBX的用戶接口；
        2：用戶端放光纖轉16路FXS設備    （型號FCP-S64E4F4C1），可以直接連接電話機；
        3：另外可以傳輸4E1+4路線速100M的以太網，4路RS232/422/485/開關量，可以帶Console網管，帶獨立SNMP網管；
        4：提供2個光纖接口，一主一備，可以實現1+1光纖備份。
