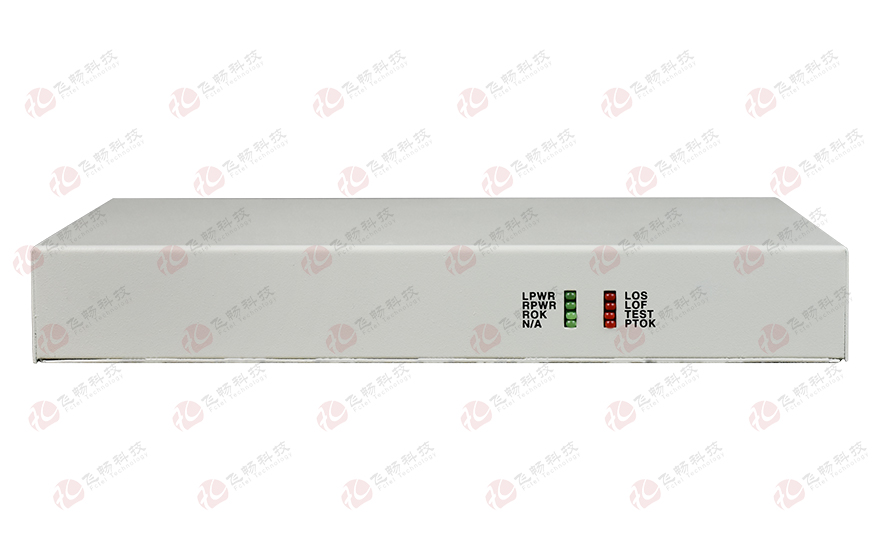

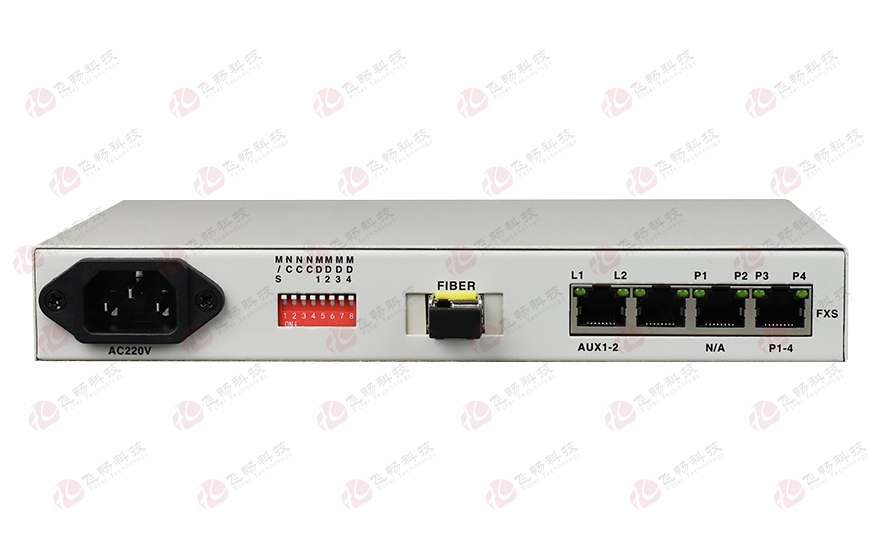

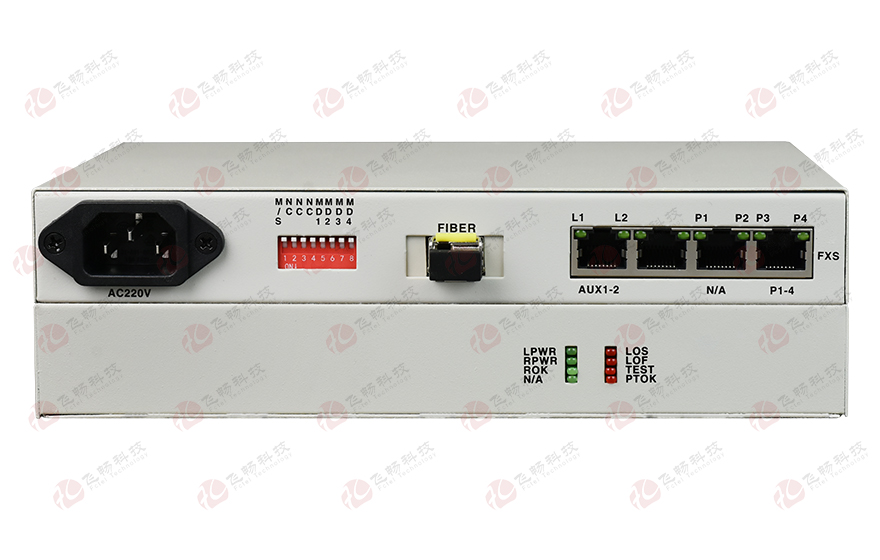

桌面型1-4路電話+4RS232電話光端機

型號:FCP-O4R4/FCP-S4R4留言

描述:桌面型1-4路電話可帶4路RS232/422/485/開關量可提供4U機架插卡式可SNMP網管。

產品描述
     本桌面型電話光端機提供1-4路FXO/FXS電話,4路RS232/422/485,可以提供壁掛式與4U機架插卡式,支持SNMP網管。
功能特點
◆ 基于自主知識產權的集成電路;
◆ 語音口支持FXO/FXS/2線音頻/磁石電話接口,F(xiàn)XO口與程控交換機對接,F(xiàn)XS口與用戶的電話機相連;
◆ FXO/FXS電話接口,支持來電顯示功能/反極性計費/傳真功能;
◆ 電話接口支持兩邊站點的相互放號功能;
◆ 提供4路RS232/422/485數據波特率從0-115.2K;或者總共8路干結節開關量接口信號;
◆ 無中繼傳輸距離可達2~120公里;
◆ 可以提供4U架式機插式,可集中式SNMP網管;
◆ 多種電源方式可選:AC220V、DC-48V/DC24V等;
◆ 電話接口帶防雷保護,防雷達到GB/T17626.5(IEC61000-4-5) 短路電流波10/700μs, 開路峰值輸出電壓6KV標準;
技術參數
◆ 光纖部分
   光口:1
   光纖:單纖雙纖
   光纖接口:FC/SC/ST/LC(SFP)
   波長:850nm/1310nm 多模;1310nm/1550nm 單模
   無中繼傳輸距離:20~120Km
   典型發射功率:
   單模1310/1550nm:≥-9dBm
   多模850nm:-18dBm
   多模1310nm: -25dBm
   接受靈敏度范圍:-28dBm~- 40dBm
◆ FXS 用戶電話口
   振鈴電壓:       75V
   振鈴頻率:       25Hz
   二線輸入阻抗:600Ω(摘機)
   回損:              20dB
◆ FXO 中繼口
   振鈴檢測電壓:35V
   振鈴檢測頻率:17Hz-60Hz
   二線輸入阻抗:600Ω(摘機)
   回損:               20 dB
E&M 2/4線音頻接口
  E&M類型:    TYPE V
  E線最大電流:22mA;飽和電壓:3V
  M線恒定電流:7mA; 最小檢測電流:5mA
  AD增益:0dB;
  DA增益:0dB
  2/4線輸入阻抗:600Ω
磁石電話接口
  振鈴電壓:75V
  振鈴頻率:25Hz
  二線輸入阻抗:600Ω(摘機)
  回損:20dB
◆ 電氣和機械特性
   系統電源:        AC180V ~260V;DC –48V;DC +24V
   功耗:               ≤5W
   外觀結構:          216(長)X140(寬)X31(高)mm 桌面型
◆ 環境指標
   工作溫度:       -10℃—+60℃
   儲存溫度:       -40℃—+85℃
   工作濕度:       0%—95%(無凝結)
   MTBF:           >100000小時

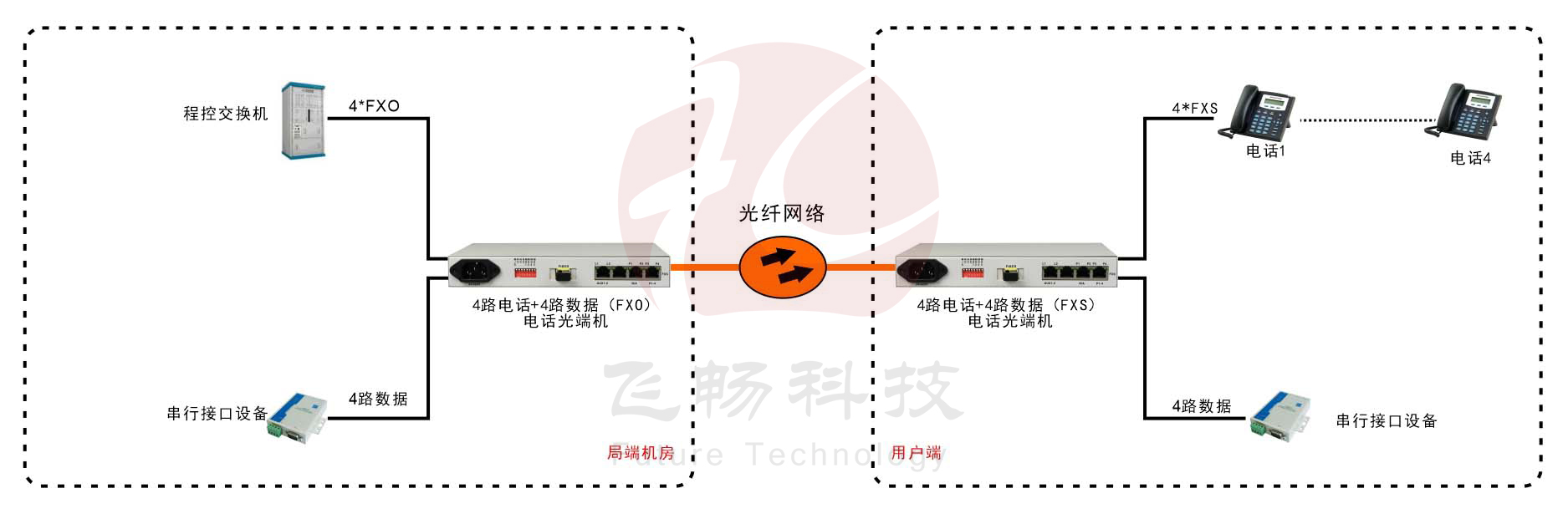

應用方案

桌面型1-4路電話+4RS232電話光端機

普通語音業務的接入

說明:
        1:局端機房放光纖轉4路FXO設備(型號FCP-O4R4),接程控交換機PBX的用戶接口;
        2:用戶端放光纖轉4路FXS設備    (型號FCP-S4R4),可以直接連接電話機;
        3:可以附帶傳輸4路RS232/422/485接口的串口,或繼電器干接點的開關量信號。
