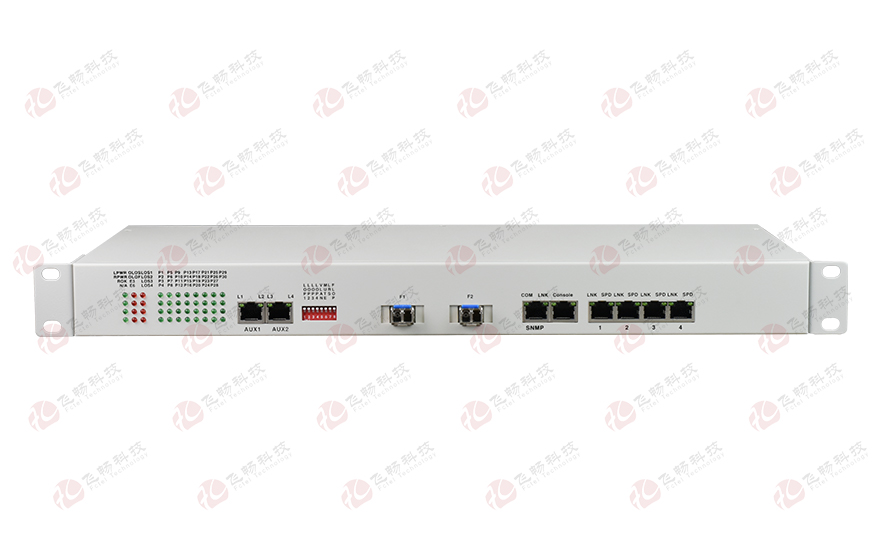

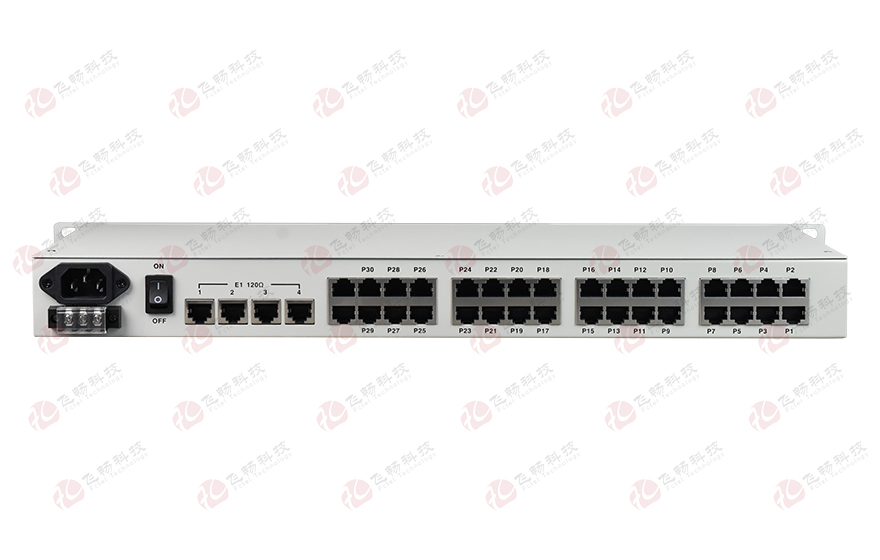

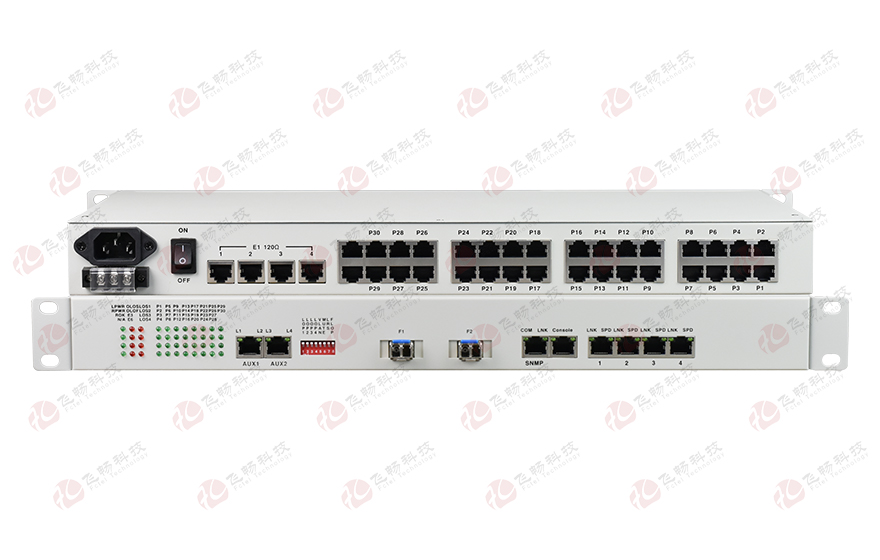

32路電話+4E1+4FE+4路串口電話光端機(19英寸1U)

型號：FCP-O32E4F4R4/FCP-S32E4F4R4次留言

描述：提供32路電話1~4路E1接口，4路10M/100M快速以太網接口（線速100M），以及4擴展業務接口。4路以太網接口為交換口，可支持VLAN劃分。

產品描述
       本系列電話光端機設備提供32路電話1~4路E1接口，4路10M/100M快速以太網接口（線速100M），以及4擴展業務接口。4路以太網接口為交換口，可支持VLAN劃分。4個擴展業務接口可以作為RS232/RS485/RS422異步數據/TTL信號、開關量信號等傳輸通道，應用十分靈活。
功能特點
◆ 基于自主知識產權的集成電路；
◆ 設備提供主光纖接口與備份光纖接口，雙光口備份功能確保業務永不間斷；
◆ E1接口符合G.703 建議，采用全數字化時鐘恢復和平滑鎖相技術；
◆ 語音口支持FXO/FXS/二四線EM/二四線音頻/磁石電話接口，F(xiàn)XO口與程控交換機對接，F(xiàn)XS口與用戶的電話機相連;
◆ 語音FXO/FXS接入，支持支持來電顯示功能/反極性計費/傳真功能；
◆ 電話接口支持兩邊站點的相互放號功能；
◆ 提供4個擴展接口，可以擴展1~4路異步數據，如RS232/ RS485/RS422/TTL等；或1~8路開關量;
◆ 百兆以太網帶寬為線速100M接口10/100M，全/半雙工完全自適應，支持VLAN劃分；
◆ 4路百兆以太網接口為交換口，也可劃分VLAN，可以設置成4個通道邏輯隔離；
◆ 每路以太網口支持Auto-MDIX(交叉/直連線自適應)；
◆ 無中繼傳輸距離可達2~120公里；
◆ 多種電源方式可選：AC220V、DC-48V/DC24V等；支持AC+DC;AC+AC;DC+DC等雙電源備份模式;
◆ 支持Console串口網管與獨立SNMP網管模式；
◆ 電話/網絡/串行接口帶防雷保護，防雷達到GB/T17626.5(IEC61000-4-5)短路電流波10/700μs， 開路峰值輸出電壓6KV標準；
技術參數
◆ 光纖部分
   光口：1，2（1+1 光備份）
   光纖：單纖雙纖
   光纖接口：FC/SC/ST/LC(SFP)
   波長：850nm/1310nm 多模；1310nm/1550nm 單模
   無中繼傳輸距離：20~120Km
   典型發射功率:
   單模1310/1550nm：≥-9dBm
   多模850nm：-18dBm
   多模1310nm: -25dBm
   接受靈敏度范圍：-28dBm~- 40dBm
◆ E1 接口
   設備接口：        設備接口符合G.703建議
   速   率：            2048Kb/s±50ppm
   碼   型：            HDB3
   阻   抗：            非平衡式 75Ω/平衡式 120Ω
                             非平衡式配同軸接口適配器，可適配75-2/3同軸電纜
   抖動特性：       滿足G.742、G.823建議
   輸入口允許衰減：0～6dBm
◆ 10/100M以太網接口
   協    議：符合IEEE 802.3，IEEE 802.1Q(VLAN)
   速    率：10/100M自適應，全/半雙工完全自適應
   MAC地址表：可以學習4096個MAC地址
   物理接口：RJ45座 支持Auto-MDIX（交叉/直通線自適應）
◆ FXS 用戶電話口
   振鈴電壓：       75V
   振鈴頻率：       25Hz
   二線輸入阻抗：600Ω(摘機)
   回?fù)p：              20dB
◆ FXO 中繼口
   振鈴檢測電壓：35V
   振鈴檢測頻率：17Hz-60Hz
   二線輸入阻抗：600Ω(摘機)
   回?fù)p：               20 dB
◆ E&M 2/4線音頻接口
  E&M類型：    TYPE V
  E線最大電流：22mA;飽和電壓：3V
  M線恒定電流：7mA; 最小檢測電流：5mA
  AD增益：0dB;
  DA增益：0dB
  2/4線輸入阻抗：600Ω
◆ 磁石電話接口
  振鈴電壓：75V
  振鈴頻率：25Hz
  二線輸入阻抗：600Ω(摘機)
  回?fù)p：20dB
◆ 電氣和機械特性
   系統電源：        AC180V ～260V；DC –48V；DC +24V
   功耗：               ≤5W
   外觀結構:         485（長）X200（寬）X45（高）mm 19英寸 1U機架式
◆ 環境指標
   工作溫度：       -10℃—+60℃
   儲存溫度：       -40℃—+85℃
   工作濕度：       0%—95%（無凝結）
   MTBF：           ＞100000小時

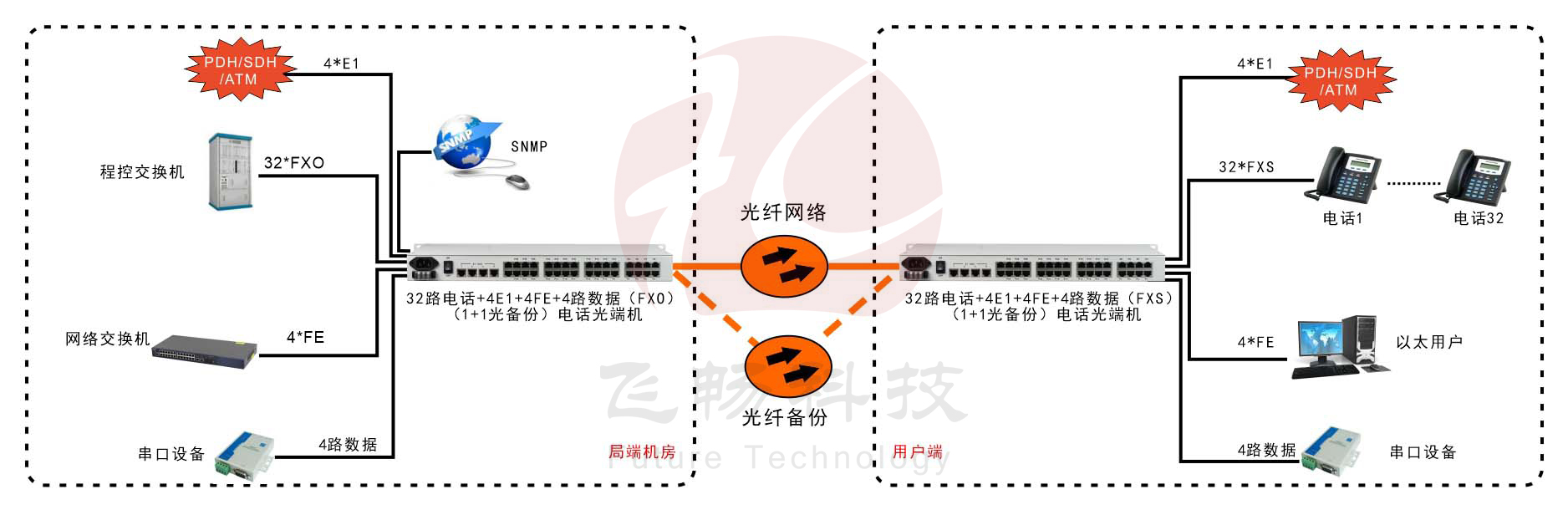

應用方案
32路電話+4E1+4FE+4路串口 光端機(19英寸1U)
產品尺寸
產品視頻
資料下載
