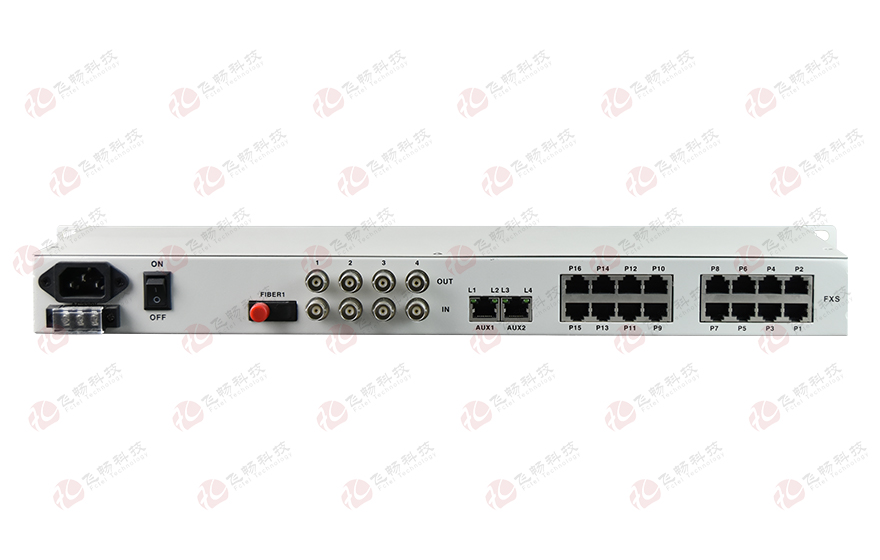

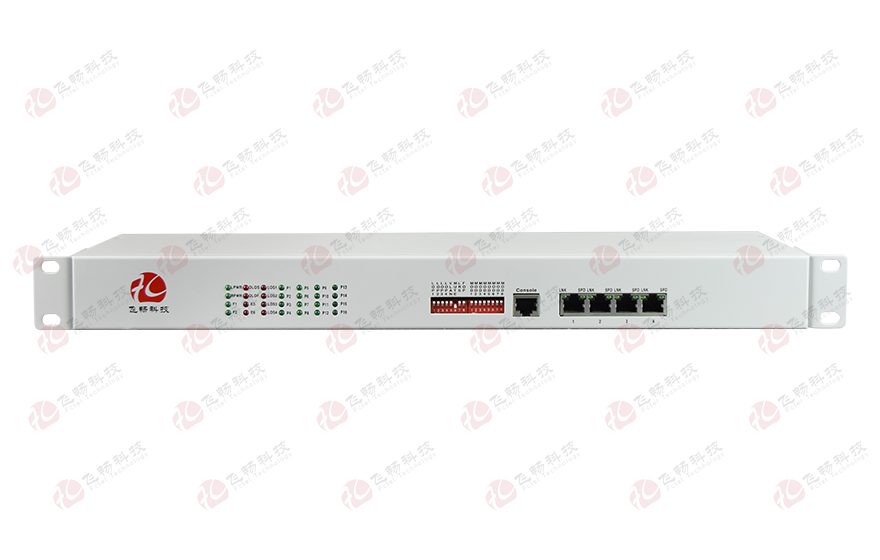

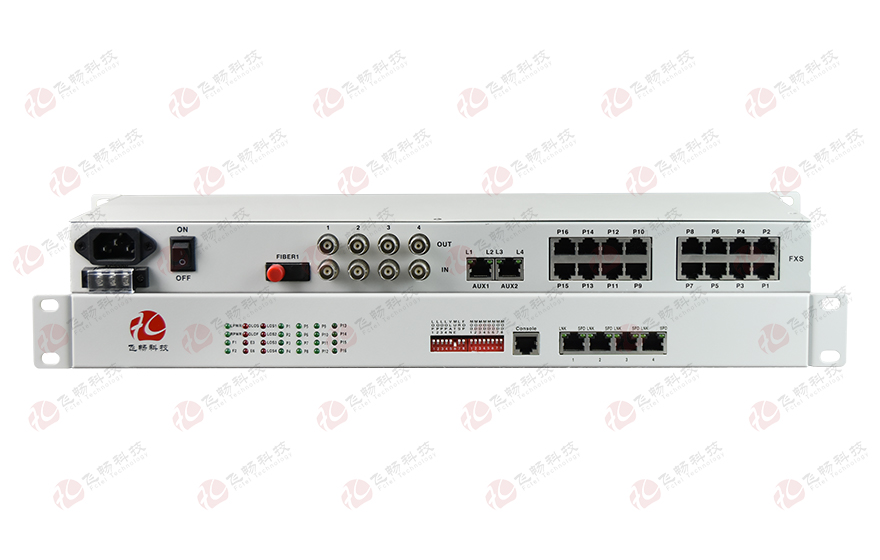

16路電話+4E1+4路物理隔離百兆以太網光端機

型號：FCP-O16E4F4pR4/FCP-S16E4F4pR4次留言

描述：提供16路電話光端機另加4E1，4路物理隔離獨立線速100M以太網可帶Console網管，提供6U機架插卡式可SNMP網管。

產品描述

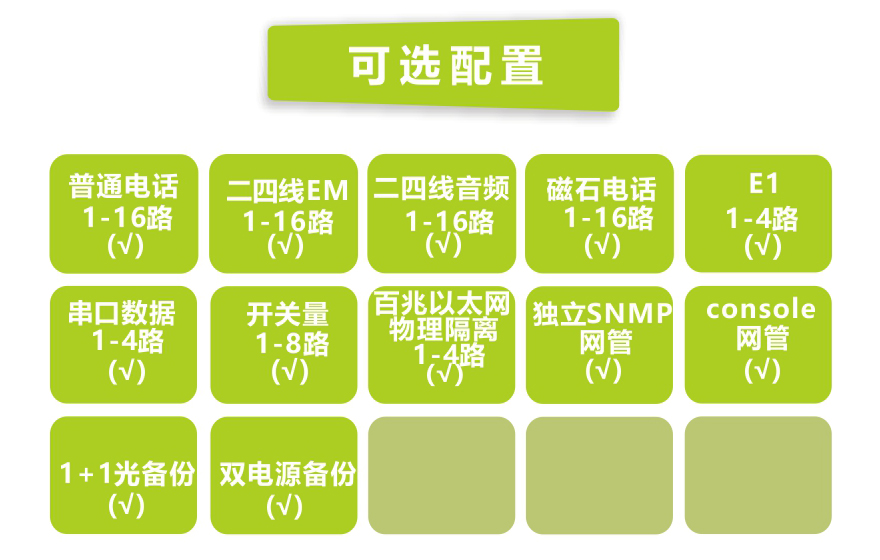

       本電話光端機提供16路電話1~4路E1接口，4路物理隔離百兆以太網接口（每路線速獨立帶寬100M），以及4個擴展業務接口。4個擴展業務接口可以作為RS232/RS485/RS422異步數據、語音信號、二四線E&M音頻信號、開關量信號等傳輸通道，應用十分靈活。

功能特點
◆ 基于自主知識產權的集成電路；
◆ E1接口符合G.703 建議，采用全數字化時鐘恢復和平滑鎖相技術；
◆ 語音口支持FXO/FXS/二四線EM/二四線音頻/磁石電話接口，F(xiàn)XO口與程控交換機對接，F(xiàn)XS口與用戶的電話機相連;
◆ 語音FXO/FXS接入，支持支持來電顯示功能/反極性計費/傳真功能；
◆ 電話接口支持兩邊站點的相互放號功能；
◆ 提供4個擴展接口，可以擴展1~4路異步數據，如RS232/ RS485/RS422/TTL等；或1~8路開關量;
◆ 4路以太網接口10/100M，全/半雙工完全自適應，每路獨立帶寬線速100M，總的帶寬可以是雙向4*100M；
◆ 每路以太網口支持Auto-MDIX(交叉/直連線自適應)；
◆ 無中繼傳輸距離可達2~100公里；提供主光纖接口與備份光纖接口，雙光口備份功能確保業務永不間斷；
◆ 支持Console串口網管與獨立SNMP網管模式；
◆ 多種電源方式可選：AC220V、DC-48V/DC24V等；支持AC+DC;AC+AC;DC+DC等雙電源備份模式;
◆ 電話/網絡/串行接口帶防雷保護，防雷達到GB/T17626.5(IEC61000-4-5)短路電流波10/700μs， 開路峰值輸出電壓6KV標準；
技術參數
◆ 光纖部分
   光口：1，2（1+1 光備份）
   光纖：單纖雙纖
   光纖接口：FC/SC/ST/LC(SFP)
   波長：850nm/1310nm 多模；1310nm/1550nm 單模
   無中繼傳輸距離：20~120Km
   典型發射功率:
   單模1310/1550nm：≥-9dBm
   多模850nm：-18dBm
   多模1310nm: -25dBm
   接受靈敏度范圍：-28dBm~- 40dBm
◆ 10/100M以太網接口
   協    議：符合IEEE 802.3，IEEE 802.1Q(VLAN)
   速    率：10/100M自適應，全/半雙工完全自適應
   MAC地址表：可以學習4096個MAC地址
   物理接口：RJ45座 支持Auto-MDIX（交叉/直通線自適應）
◆ E1 接口
   設備接口：        設備接口符合G.703建議
   速   率：            2048Kb/s±50ppm
   碼   型：            HDB3
   阻   抗：            非平衡式 75Ω/平衡式 120Ω?
                             非平衡式配同軸接口適配器，可適配75-2/3同軸電纜
   抖動特性：       滿足G.742、G.823建議
   輸入口允許衰減：0～6dBm
◆ FXS 用戶電話口
   振鈴電壓：       75V
   振鈴頻率：       25Hz
   二線輸入阻抗：600Ω(摘機)
   回損：              20dB
◆ FXO 中繼口
   振鈴檢測電壓：35V
   振鈴檢測頻率：17Hz-60Hz
   二線輸入阻抗：600Ω(摘機)
   回損：               20 dB
◆ E&M 2/4線音頻接口
   E&M類型：    TYPE V
   E線最大電流：22mA;飽和電壓：3V
   M線恒定電流：7mA; 最小檢測電流：5mA
   AD增益：0dB;
   DA增益：0dB
   2/4線輸入阻抗：600Ω
◆ 磁石電話接口
   振鈴電壓：75V
   振鈴頻率：25Hz
   二線輸入阻抗：600Ω(摘機)
   回損：20dB
◆ 電氣和機械特性
   系統電源：        AC180V ～260V；DC –48V；DC +24V
   功耗：               ≤10W
   外觀結構:         485（長）X140（寬）X45（高）mm 19英寸 1U機架式
◆ 環境指標
   工作溫度：       -10℃—+60℃
   儲存溫度：       -40℃—+85℃
   工作濕度：       0%—95%（無凝結）
   MTBF：           ＞100000小時
應用方案

16路電話+4E1+4路串口+4路物理隔離百兆以太網光端機         說明：

        1：局端機房放光纖轉16路FXO設備（型號FCP-O16E4WF4R4C1），接程控交換機PBX的用戶接口；
        2：用戶端放光纖轉16路FXS設備    （型號FCP-S16E4WF4R4C1），可以直接連接電話機；
        3：另外可傳輸4E1+4路物理隔離獨立線速100M以太網，4路RS232/422/485/開關量，可以帶Console網管可帶獨立SNMP網管；
        4：4路物理隔離獨立線速100M的以太網，每路獨立線速100M，互不干擾；
        5：提供2個光纖接口，一主一備，可以實現1+1光纖備份；
