30路電話環網光端機

型號：PRING-O30/PRING-S1次留言

描述：本環網型電話光端機支持上行光口與下行光口光纖傳輸，支持各種光纖網絡拓撲結構：點對點、星型、鏈型、環網冗余并在此基礎上網絡是更復雜的網絡拓撲自愈環網保護。 中心端

產品描述
       本環網型電話光端機支持上行光口與下行光口光纖傳輸，支持各種光纖網絡拓撲結構：點對點、星型、鏈型、環網冗余并在此基礎上網絡是更復雜的網絡拓撲自愈環網保護。
       中心端30 FXO接口電話，每個節點設備1-2 路FXS電話接口，環路最多30路電話，實現在惡劣環境下，數據傳輸?shù)姆€(wěn)定性、可靠性和實時性。其工作原理是物理連接上成環型結構，工作時網絡信號成鏈狀結構，一旦傳輸光纜某處節點斷路，設備以極短的時間自動切換到備用線路上傳輸。冗余環網結構不僅減少了數據信號傳輸風險，更簡化了工程安裝，降低了工程成本。
功能特點
◆ 主機設計能力為30個通道FXO接口連接PBX，主機設備上的一個環最多可達30個節點（每個節點機器在FXS時只有1個FXS）;
◆ 節點機器設備可以是1-4路FXS電話接口，2端口FXS電話連接到循環節點是15；
◆ 語音接入，支持支持來電顯示功能/反極性計費/傳真功能；
◆ 支持各種光纖網絡結構:點對點、星型、鏈型、環網冗余可以組合成更復雜的網絡拓撲，在光纖斷開時系統將在10 ms重建正常的通信網絡鏈接、保障體系實現自愈保護、網絡故障移除后總線信號傳輸系統將自動恢復;
◆ 支持多模式和單模光纖，多模0-2km，單模0-120km，可單組環
◆ 多種電源方式可選：AC220V、DC-48V/DC24V等；支持AC+DC;AC+AC;DC+DC等雙電源模式;
技術參數
◆  光纖部份
光口：1，2
光纖：單纖雙纖
光纖接口：FC/SC/ST/LC(SFP)
波長：850nm/1310nm多模；1310nm/1550nm單模
無中繼傳輸距離：20~120Km
典型發射功率:
單模1310/1550nm：≥-9dBm
多模850nm：-18dBm
多模1310nm: -25dBm
接受靈敏度范圍：-28dBm~- 40dBm
物理接口：RJ45座 支持Auto-MDIX
◆  FXS 用戶電話接口
振鈴電壓：       75V
振鈴頻率：    25Hz
二線輸入阻抗：600Ω(摘機)
回損：        20dB
◆  FXO 中繼接口
振鈴檢測電壓：35V
振鈴檢測頻率：17Hz-60Hz
二線輸入阻抗：600Ω(摘機)
回損：        20 dB
◆  環境指標
工作溫度：-10℃—+60℃
儲存溫度：-40℃—+85℃
工作濕度：0%—95%（無凝結）
MTBF：   ＞100000小時
應用方案

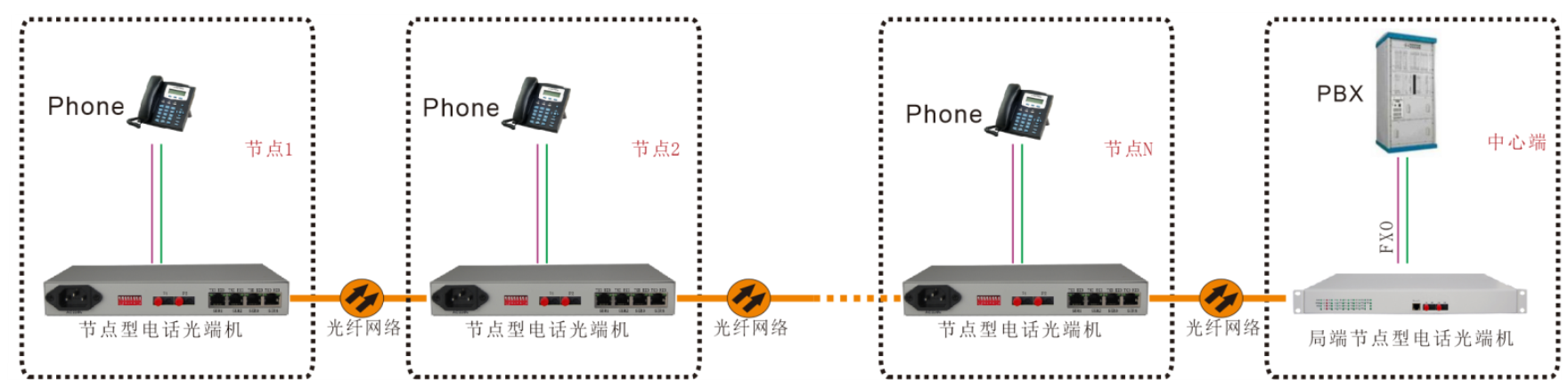

節點（Node） 應用場合：

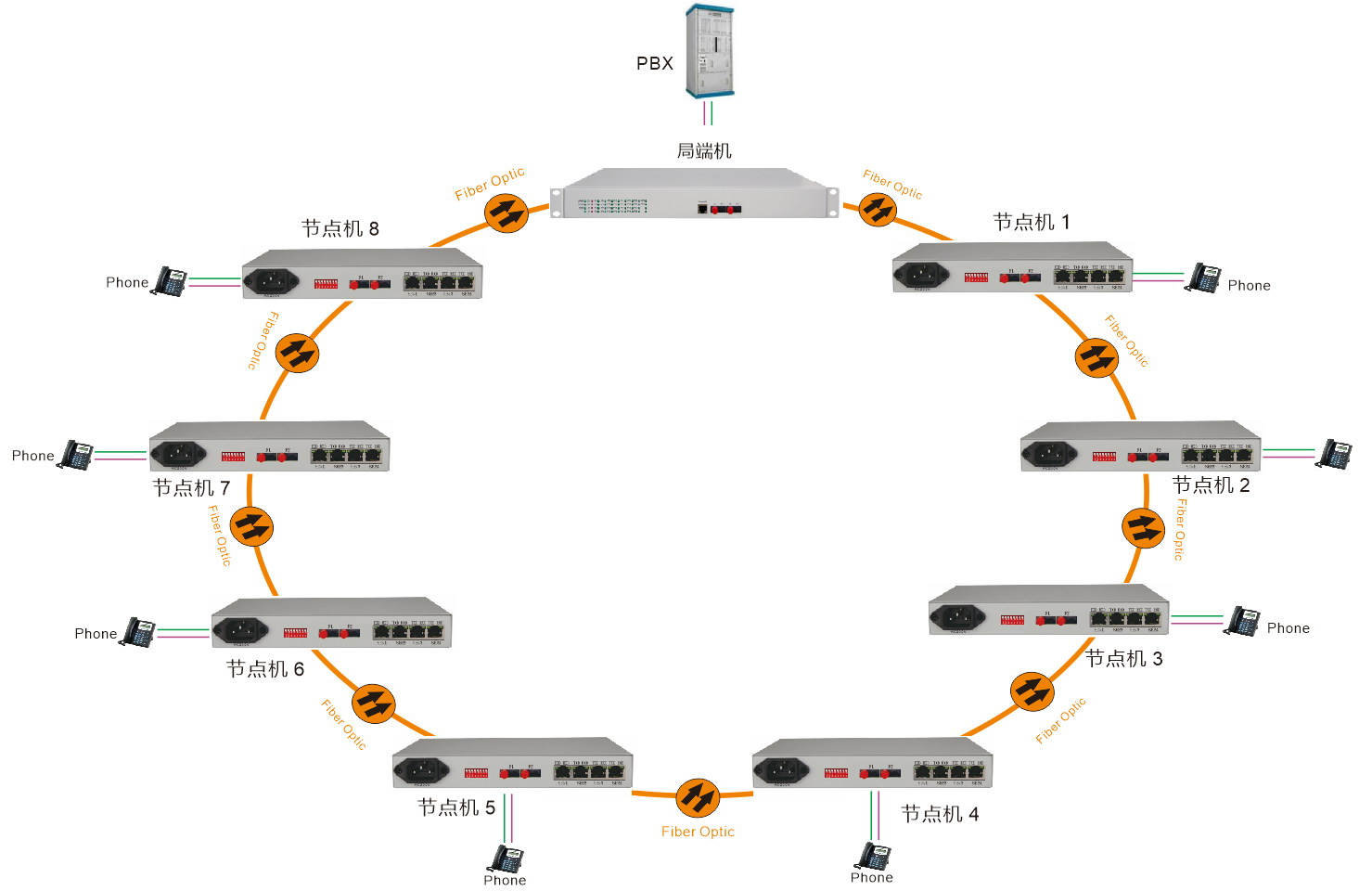

環形（Circle）應用場合：多個節點間需要提供冗余光纖鏈路保障總線可靠通訊時：


     采用雙光口實現雙纖環網冗余功能，當某處光纖故障時，系統會在10ms內重建網絡鏈路，保障系統的正常通信，實現對總線信號傳輸?shù)淖杂Ｗo功能，網絡故障排除后系統會自動恢復。
