E1 PCM 復用集中式機框(4U/6U)

型號：FCK14/FCK16次留言

描述：可提供4U/6U 集中式E1 PCM 插卡使用，極大提高機房的利用面積；機框可以提供雙電源1+1備份供電與集中式SNMP網管。

產品描述
       E1 PCM  綜合機架/機框是一種能滿足用戶集中使用、集中管理的最經濟型的標準19英寸機架。系統具有過溫、過壓、過流 保護裝置。機框可以提供雙電源1+1備份供電與集中式SNMP網管。
功能特點
◆ 標準19  英寸機箱，可安裝在機房機架中，便于統一管理和維護；

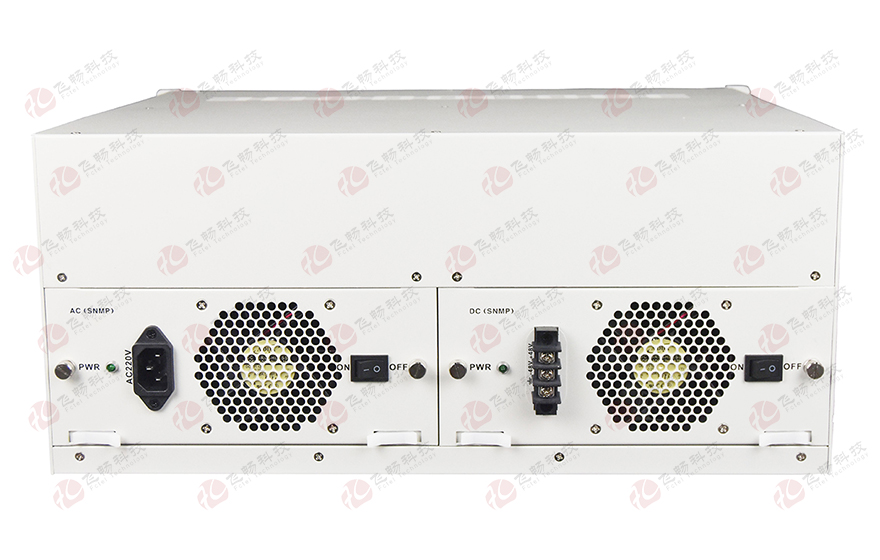

◆ 采用模塊化電源設計，維護方便，屏蔽性更好；
◆ 防止了電源產生的電磁信號干擾模塊組的正常運行；
◆ 機架可同時插入多塊電話光端機板卡，可以混插多種的板卡；支持熱插拔功能；
◆ 全符合電信級運營要求，平均無故障工作時間10萬小時以上；

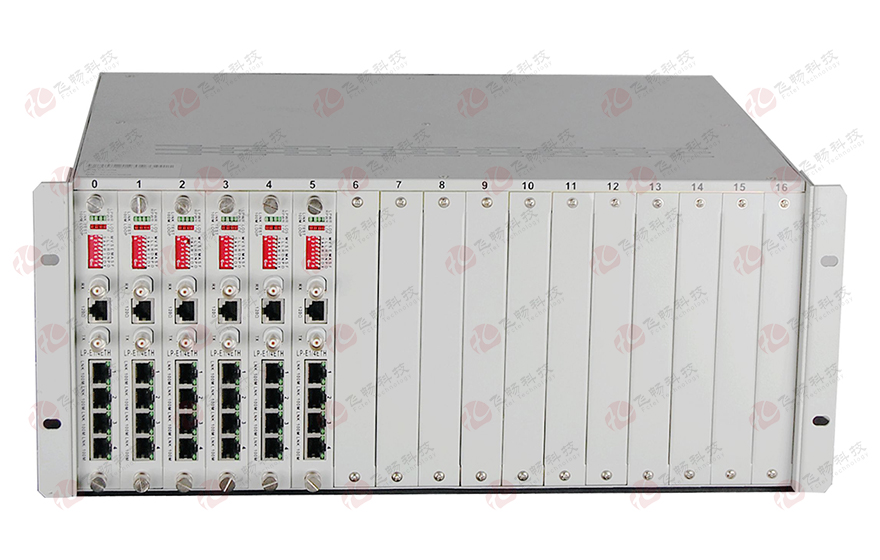

◆ 4U機框?yàn)?7槽位加可插拔雙電源，可以插入17塊與4U E1 PCM 卡并可以進行SNMP網管支持的板卡有1-16路電話E1 PCM卡;4路電話+1FE+2路串口卡；8路電話+4路RS232數據卡等  ;

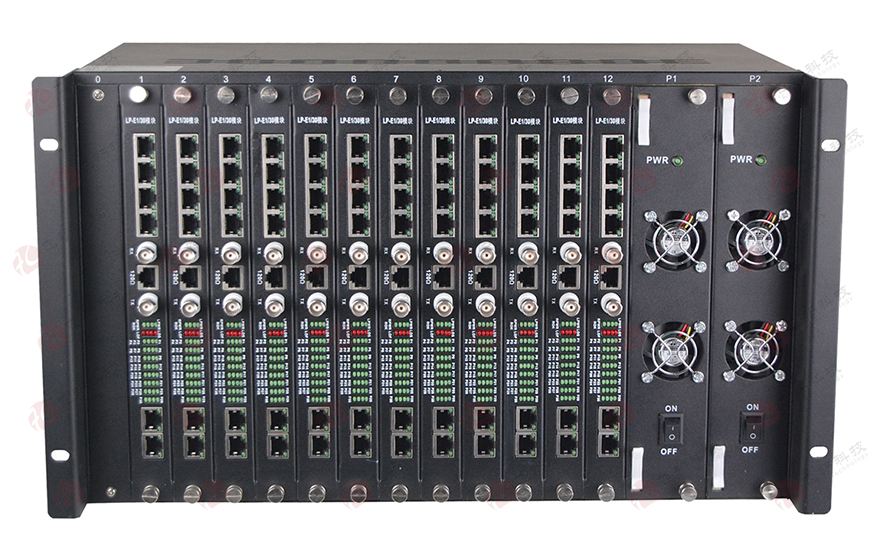

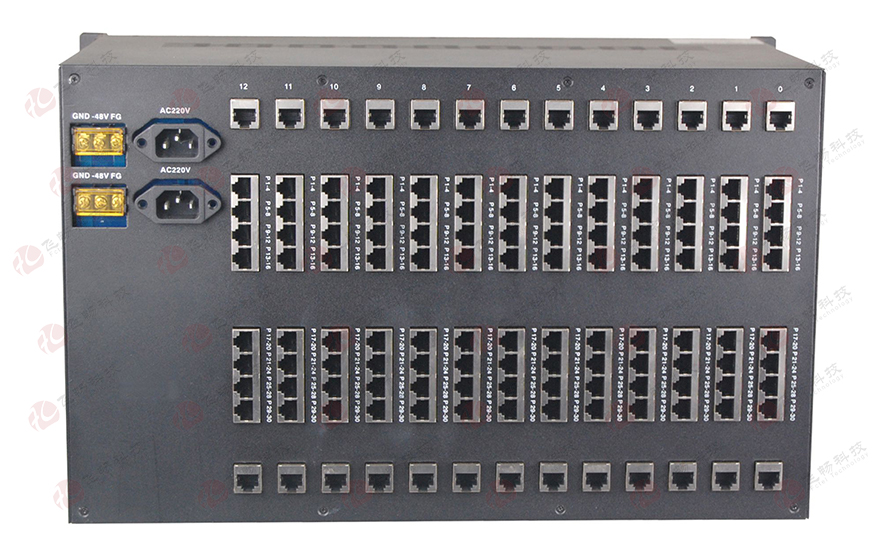

◆ 6U機框?yàn)?3槽位加可插拔雙電源，可以插入13塊與6U E1 PCM卡并可以進行SNMP網管支持的板卡有30路電話  E1 PCM復用卡；29路電話+1*FE+1*串口E1  PCM  卡等。
技術參數
◆ E1接口
   設備E1接口均符合G.703建議
   速   率：             n*64Kbps±50ppm
   碼   型：             HDB3
   阻   抗：             非平衡式 75Ω/平衡式 120Ω(非平衡式配同軸接口適配器，可適配75-2/3同軸電纜)
   抖動特性：         滿足G.742、G.823建議
   輸入口允許衰減：   0~6dBm
◆ FXS 用戶電話口
   振鈴電壓：       75V
   振鈴頻率：       25Hz
   二線輸入阻抗：600Ω(摘機)
   回?fù)p：              20dB
◆ FXO 中繼口
   振鈴檢測電壓：35V
   振鈴檢測頻率：17Hz-60Hz
   二線輸入阻抗：600Ω(摘機)
   回?fù)p：               20 dB
◆ E&M 2/4線音頻接口
   E&M類型：    TYPE V
   E線最大電流：22mA;飽和電壓：3V
   M線恒定電流：7mA; 最小檢測電流：5mA
   AD增益：0dB;
   DA增益：0dB
   2/4線輸入阻抗：600Ω
◆ 磁石電話接口
   振鈴電壓：75V
   振鈴頻率：25Hz
   二線輸入阻抗：600Ω(摘機)
   回?fù)p：20dB
◆ 電源需求
    系統電源：         AC180V ~ 260V；DC –48V；DC +24V
    功   耗：             ≤10W
◆ 尺寸大小
    19英寸6U：            443（寬）X268（深）X271（高）mm
    19英寸4U：            443（寬）X365（深）X195（高）mm
◆ 工作環境
    工作溫度：         -10℃ ~50℃
    工作濕度：         5% ~ 95% (無凝露)
    存儲溫度：         -40 ℃~ 80℃
    存儲濕度：         5%~ 95% (無凝露)

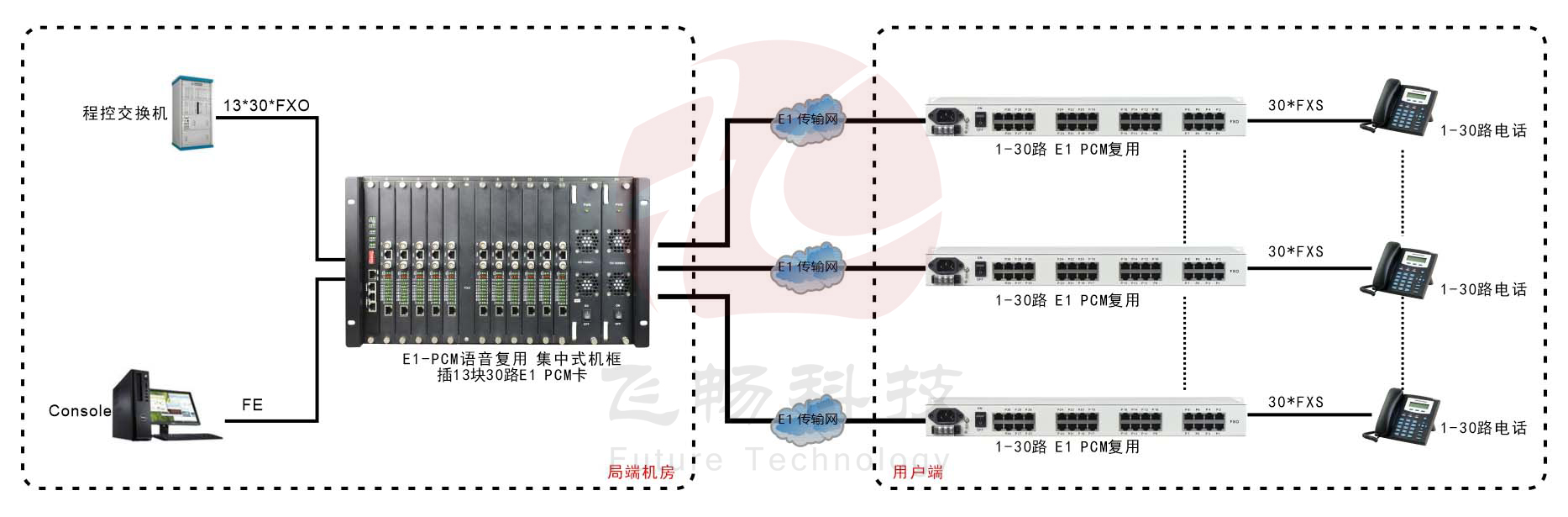

應用方案
E1 PCM 復用集中式機框(4U/6U)
