工業軌式 環網型1-2路CAN總線光端機

型號：FC2P-C1G次留言

描述：可同時支持1-2路CAN1.0/2.0總線到光纖中繼，通信速率0-1Mpbs。支持多種光纖網絡拓?fù)浣Y(jié)構：點對點通訊、鏈型網絡、星型網絡及冗余環網自愈保護等拓?fù)浣Y(jié)構，并可在此基礎上組網為更復雜

產品描述
       本系列設備采用大規模FPGA設計，采用獨創技術，可同時支持 1-2路CAN1.0/2.0總線到光纖中繼，通信速率0-1Mpbs。支持多種光纖網絡拓?fù)浣Y(jié)構：點對點通訊、鏈型網絡、星型網絡及冗余環網自愈保護等拓?fù)浣Y(jié)構，并可在此基礎上組網為更復雜的網絡拓?fù)浣Y(jié)構具有環網自愈保護功能; IP40防護等級，波浪紋鋁制加強機殼，35mmDIN導軌安裝，AC & DC（9~55V）寬電源輸入，電源冗余和隔離保護等優點。-40~75℃工作溫度范圍，能夠滿足各種工業現場的要求，提供便捷的光纖通訊解決方案。
功能特點
◆ 提供 1-2路 CAN現場總線，通信波特率自適應 1-1Mbps；
◆ CAN數據全透明通訊，波特率自適應無需任何設置；
◆ CAN接口最大節點數128個；CAN接口速符合國際CAN1.0、CAN2.0標準；
◆ 提供兩光纖條線路，在線路故障時可自動切換，保證通信正常；
◆ 支持多種光纖網絡結構：點對點、星型、鏈型、環網冗余，并可組合為更復雜的網絡拓?fù)浣Y(jié)構支持多種光纖網絡結構：點對點、星型、鏈型、環網冗余，并可組合為更復雜的網絡拓?fù)浣Y(jié)構支持多種光纖網絡結構：點對點、星型、鏈型、環網冗余，并可組合為更復雜的網絡拓?fù)浣Y(jié)構；
◆ 多模光纖/單模光纖可選，多?？蓚鬏?2KM，單?？蓚鬏?20-120KM，ST/SC/FC 接口可選；
◆ 具有信號故障保護功能；全方位顯示電接口和光纖運行狀態；
◆ CAN接口防雷達到IEC61000-4-5 (10/700μS) 差模:6KV 阻抗(2Ω);共模:6KV，阻抗(2Ω) 標準；
◆ 支持寬范圍9-55V交直流輸入支持內部隔離，冗余雙電源輸入電源支持過載保護、防反接保護；
◆ 符合工業四級電磁兼容性要求；
◆ 超強防雷功能：防雷擊，可抗感應高壓，防浪涌等；
◆ 無風扇高效散熱，降低修復時間；
◆ IP40外殼防護等級，能夠經受住惡劣環境的考驗；
◆ DIN 35mm導軌式或壁掛式安裝；
◆ 寬溫型：工作溫度-40℃~ +85℃；
◆ 所有型號皆通過100%烤機測試，保修期：5年。
技術參數
◆ 光纖部份
光口：2
光纖：?jiǎn)卫w雙纖
光纖接口：FC/SC/ST/LC(SFP)
波長：850nm/1310nm多模；1310nm/1550nm單模
無中繼傳輸距離：20~120Km
典型發射功率:
單模1310/1550nm：≥-9dBm
多模850nm：-18dBm
多模1310nm: -25dBm
接受靈敏度范圍：-28dBm~- 40dBm
◆ CAN總線 接口
標準
協議：符合國際CAN1.0，CAN2.0標準
速率：0～１Mbps
物理接口：工業端子
CAN 定義: CANH， CANL， GND
終端電阻：本機不帶終端電阻請按需要外接
◆ 環境指標
工作溫度：-40℃—+85℃
儲存溫度：-40℃—+85℃
工作濕度：0%—95%（無凝結）
MTBF：   ＞100000小時
應用方案
本產品支持多種光纖網絡拓?fù)浣Y(jié)構：點對點通訊、鏈型網絡、星型網絡及冗余環網自愈保護等拓?fù)浣Y(jié)構，并可在此基礎上組網為更復雜的網絡拓?fù)浣Y(jié)構。

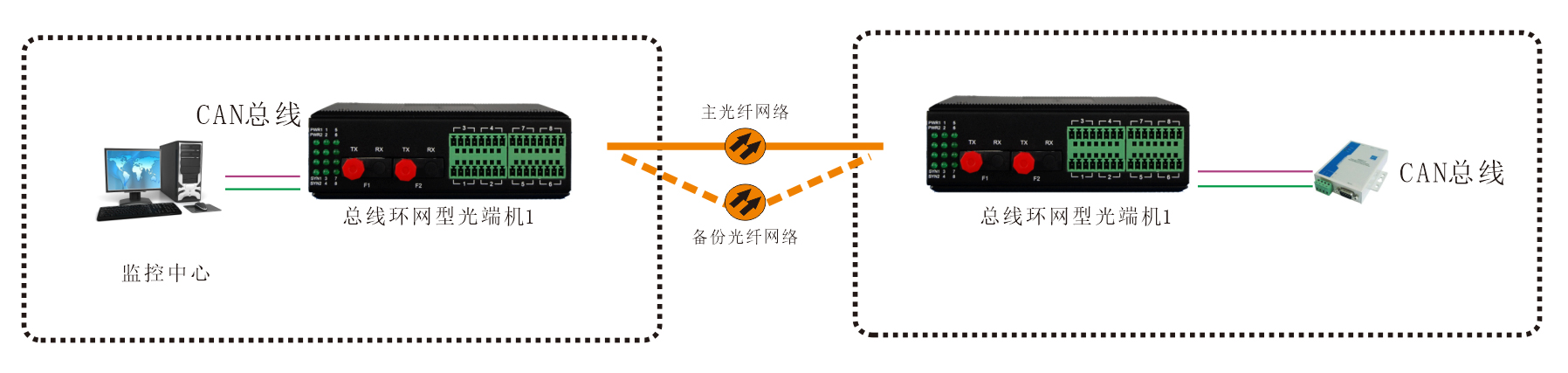

點對點（Point to Point） 應用場合：某些單獨分散的總線節點間需要遠距離通訊，或者受干擾嚴重需要電氣隔離，雙光口可以組成簡單的1+1光纖備份；
工業軌式 環網型1-2路CAN總線光端機 應用方案

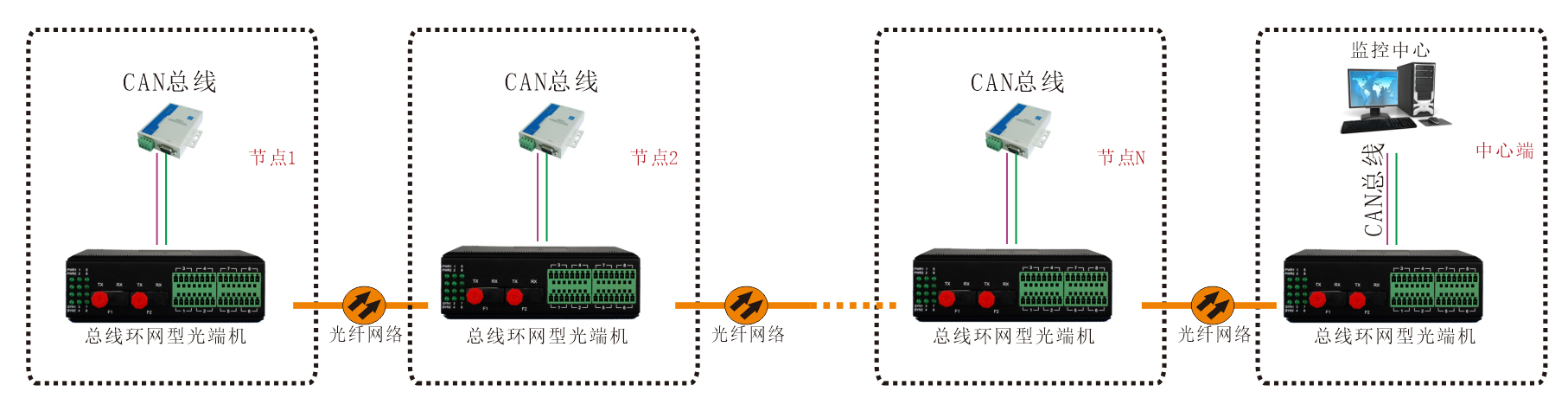

鏈型（Line） 應用場合：多個總線節點間需要遠距離通訊，或者多個節點間需要完全的電氣隔離抗干擾；
工業軌式 環網型1-2路CAN總線光端機 應用方案

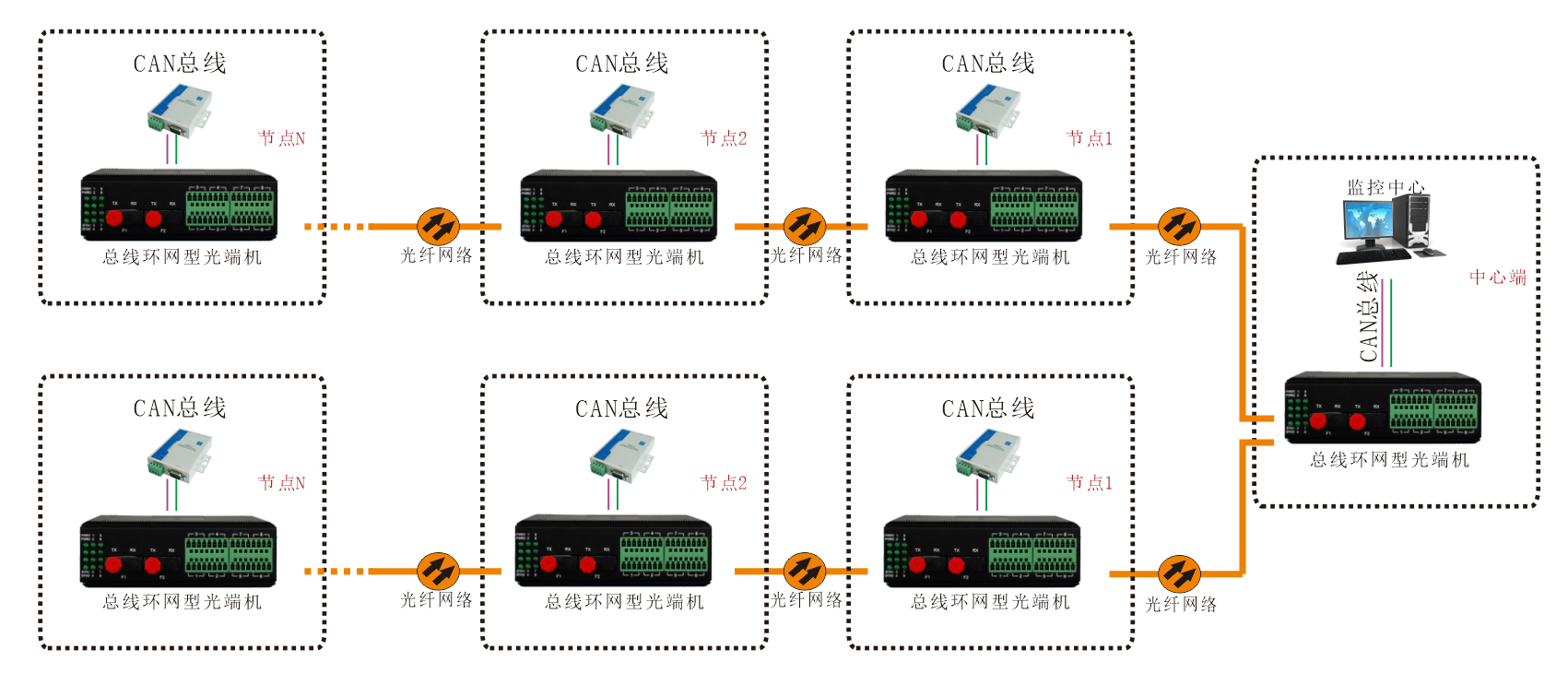

星型（Star）應用場合：多個節點之間需要改變總線鏈型拓?fù)浞绞剑蛘叨鄠€(gè)節點間需要完全的電氣隔離時；
工業軌式 環網型1-2路CAN總線光端機 應用方案

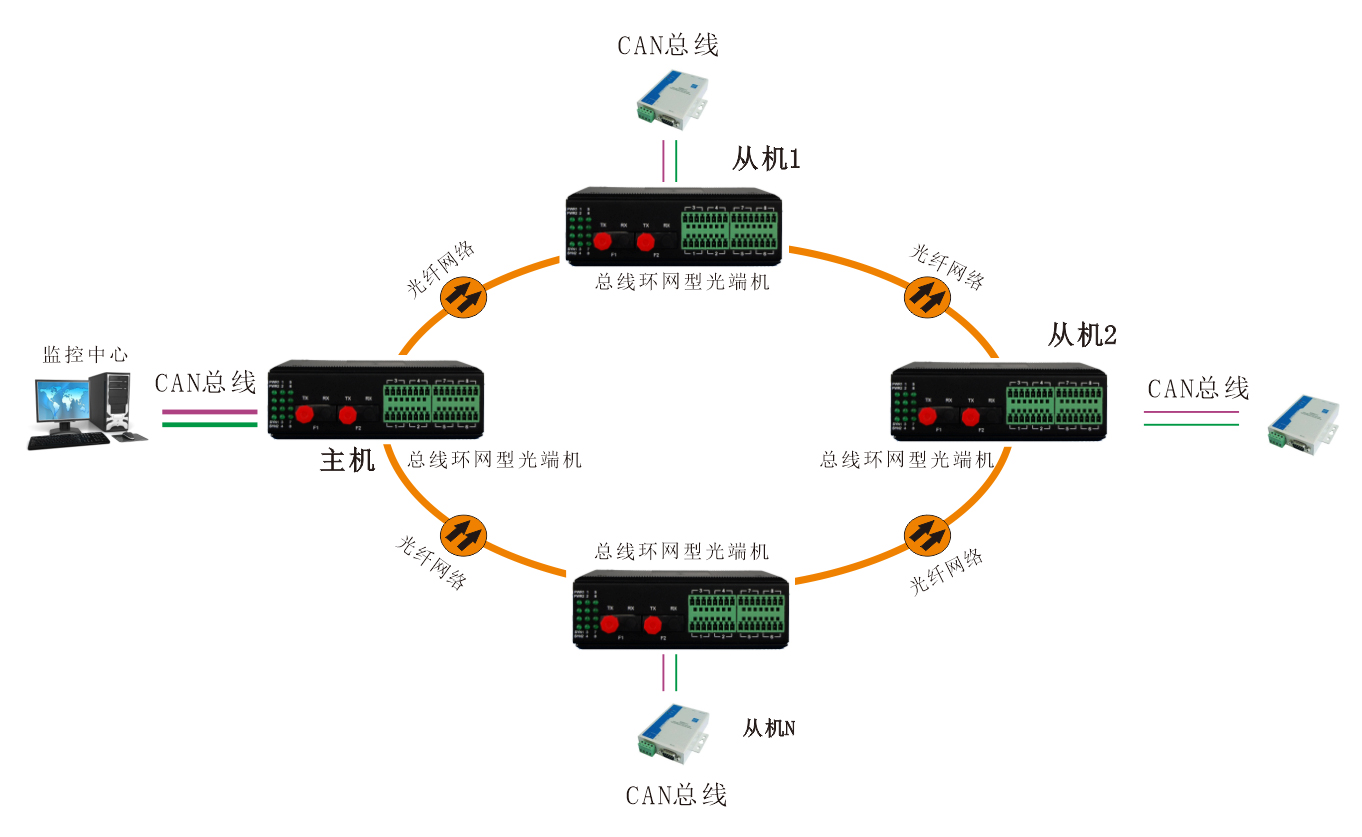

環形（Circle）：應用場合：多個節點間需要提供冗余光纖鏈路保障總線可靠通訊時。
工業軌式 環網型1-2路CAN總線光端機 應用方案
產品尺寸
