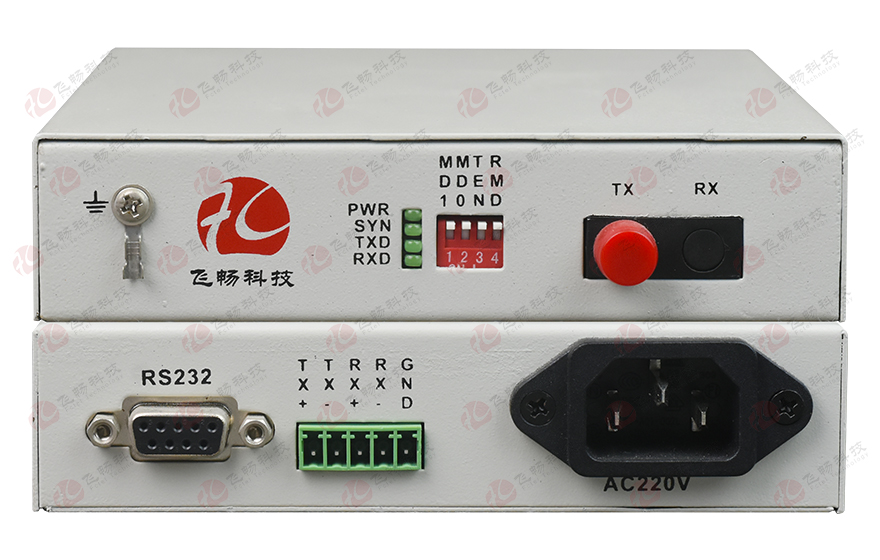

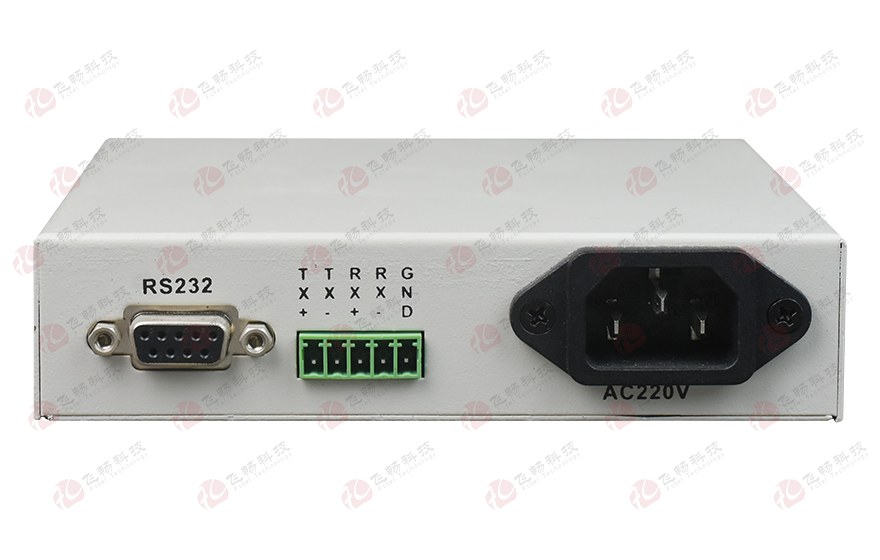

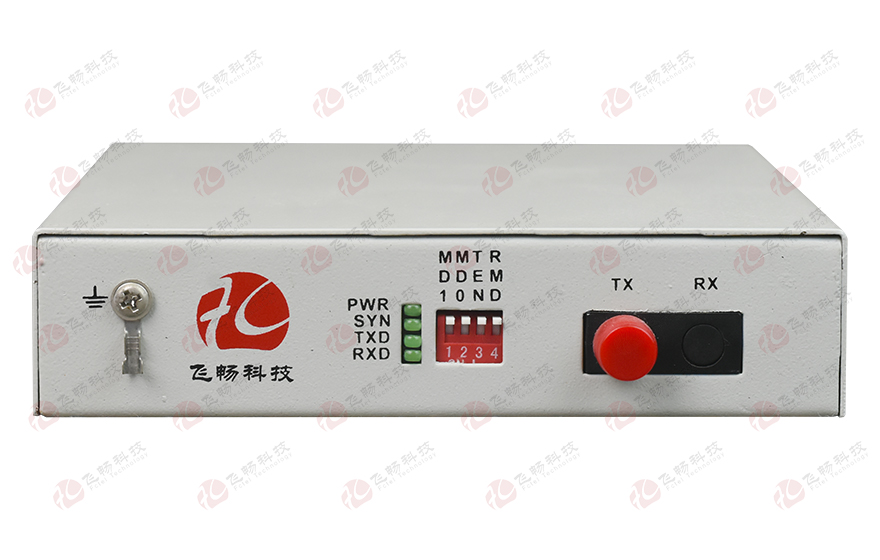

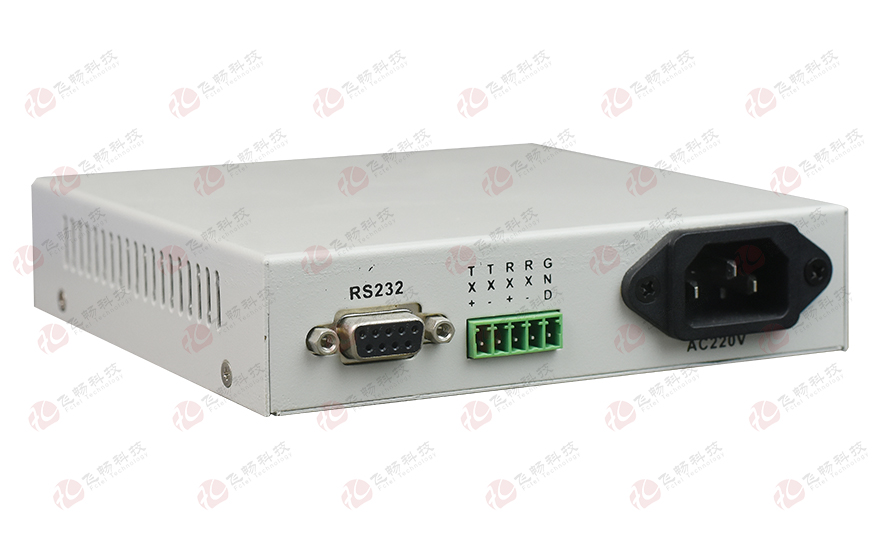

TTL數據光貓（桌面式）

型號：FCP-TTL次留言

描述：單路TTL 數據光貓，設備提供1個1*9百兆光口，1個數據接口。實現單個TTL數據信號直接在光纖上傳輸，速率為0～115.2Kbps，桌面式，－48V或AC220V電源（可選）。

產品描述
       該設備基于FPGA，該FPGA支持Fiber上的TTL信號。 該設備是將遠程終端單元（RTU）連接到主機（HOST）或分布式數據采集系統（SCADA）控制器的最佳選擇，并且具有很高的性價比。 使用普通的多模光纖，有效通信距離可達4KM，而使用普通的單模光纖，有效通信距離可達40KM以上。 串口通訊速率高達921.6KBPS。
       由于采用了光纖作為傳輸介質，可以完全避免惡劣環境下雷電、浪涌、電磁干擾等對通信設備的威脅，同時省去了原來使用銅線時的雷電浪涌保護設備投資。
功能特點
◆ 基于自主知識產權的集成電路；
◆ 具備自動偵測串口信號波特率的能力；
◆ TTL接口防雷達到IEC61000-4-5(8/20μs) 差模:6KV，阻抗(2Ω)；共模:6KV，阻抗(2Ω)標準；
◆ 機架式設備網管接口采用SNMP；
◆ TTL數據可以傳輸異步從0-921.6Kbps波特率自適應的數據。
技術參數
◆ 光纖部分
多模光纖:
50/125um 或 62.5/125um，
傳輸距離：       2Km  多模光纖，衰減(3dbm/km )
波長: 850nm
發射功率: -12dBm (Min) ～ -9dBm (Max)
接收靈敏度: -28dBm (Min)
鏈路預算: 16dBm
單模光纖:
8/125um 或 9/125um
傳輸距離:       20Km  單模光纖，衰減(0.35dbm/km ) (實際如需更大距離需定制)
波長:           1310nm（超長距離傳輸時選用1550nm波長）
發射功率:      -9dBm (Min) ～-5dBm (Max)
接收靈敏度:    -27dBm (Min)
鏈路預算:       18dBm
◆ TTL數據接口
數據接口： RS-485/RS-232/RS-422/Manchester/TTL
數據格式： NRZ、Manchester、Bi-phase
速率： 0-921.6Kbps
物理接口： RJ45
◆ 電氣和機械特性
系統電源：     AC180V ～260V；DC –48V；DC +24V
功耗： ≤5W
外觀結構:       (長×寬×高)  136*131*31mm 桌面式
◆ 環境指標
工作溫度： -10℃—+60℃
儲存溫度： -40℃—+85℃
工作濕度： 0%—95%（無凝結）
MTBF： ＞100000小時
應用方案

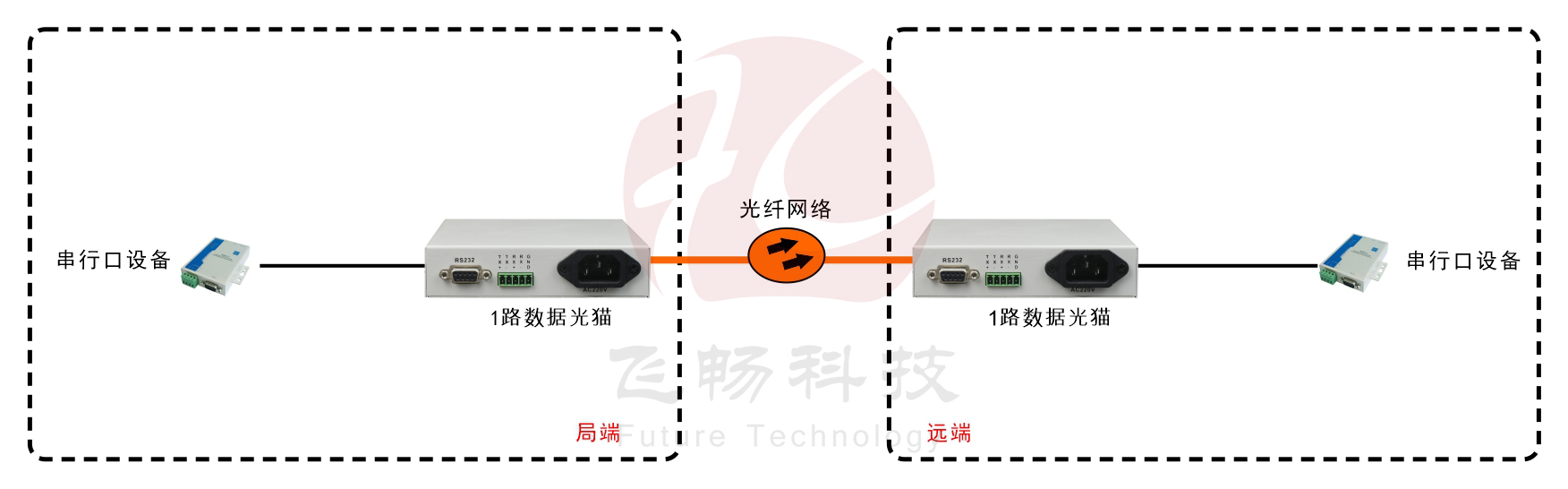

TTL數據光貓（桌面式）方案圖
產品尺寸
