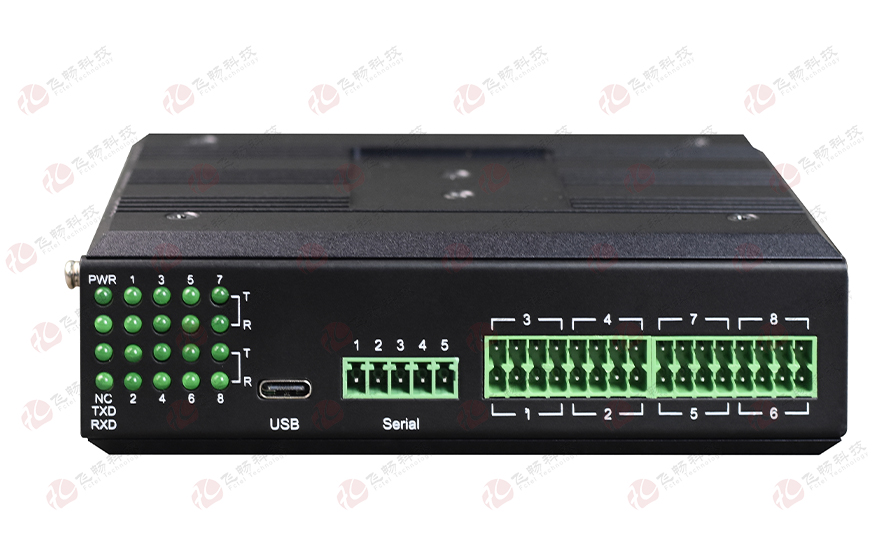

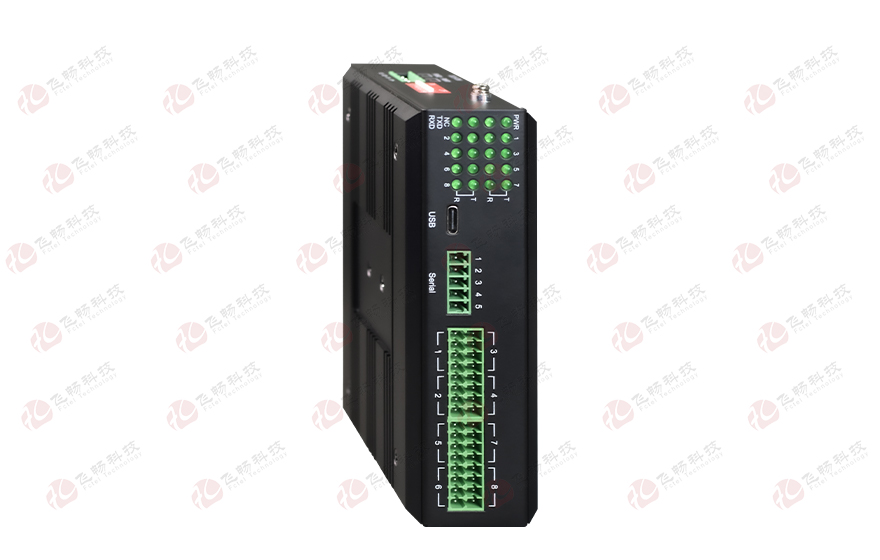

工業軌式 帶USB轉串口的8路RS485集線器

型號：FCC-D8U次留言

描述：8通道RS485隔離集線器擁有8路完全電氣隔離RS485通道，每個通道都有獨立的隔離RS485收發器，上聯口一路RS232/422/485與USB接口同時提供，使用時可選，USB可以在PC上擴展出1路串口，節省一只

產品描述
8通道RS485隔離集線器擁有8路完全電氣隔離RS485通道，每個通道都有獨立的隔離RS485收發器，上聯口一路RS232/422/485與USB接口同時提供，使用時可選，USB可以在PC上擴展出1路串口，節省一只USB轉串口轉換器。適用于多種應用，如Modbus 協議等。當雷擊或者設備故障產生時，出現問題的網段將被隔離，以確保其他網段的正常工作。這一性能大大提高了現有 RS485 網絡的可靠性，有效縮短了網絡的維護時間。
8通道RS485隔離集線器每一路具有6kV防雷能力，光電隔離，隔離電壓高達2.5KV，并每路有獨立的地，使得一路RS485 總線受到破壞時，其他RS485總線上的器件能得到保護，每個RS485 端口最多可攜帶128每個RS485 端口、電源和RS232端口也擁6kV防雷能力。8通道RS485隔離集線器為您提供一線解決方案，將您的組網工程難度降到最低，提高效率，保護通信產品和增加可靠性。
功能特點
◆ 基于FPGA設計，能根據發送的數據自動產生生精準RS485收發切換使能信號，可以自動檢測、控制RS-485數據流性能遠優于普通的斯密特觸發器的使能產生方式；
◆ 每一路RS485具有6kV防雷能力，2.5KV光電隔離，每路RS485都帶有獨立屏蔽線地接口與收發的LED指示燈，采用隔離電壓2500V DC-DC電源供電，通信信號采用高速光耦隔離；
◆ 上聯口一路RS232/422/485與USB接口同時提供，使用時可選，USB接口時，可以供電;
◆ 上聯口全速 USB 設備接口，兼容 USB v2.0，用于升級原串口外圍設備，或者通過USB增加額外串口。
◆ 計算機端 Windows 操作系統下的串口應用程序完全兼容，無需修改。
◆ 適用于操作系統：Win98/2K/XP、WIN10/WIN11系統32/64位、Linux、MAC OS-9/X、安卓。
◆ 通信線選截面積為0.5mm 以上的銅質屏蔽雙絞線，最大通信距離為3000米(4800bps)、2000米(9600bps)、1000米(115.2Kbps)。
◆ 最少組網站點數為 128 個，最多組網站點數由各站點的 RS485 輸入阻抗決定。
◆ 當雷擊或者設備故障產生時，出現問題的網段將被隔離，以確保其他網段的正常工作
◆ 上聯口RS232/422/485可以選配波特率0-115200Bps.

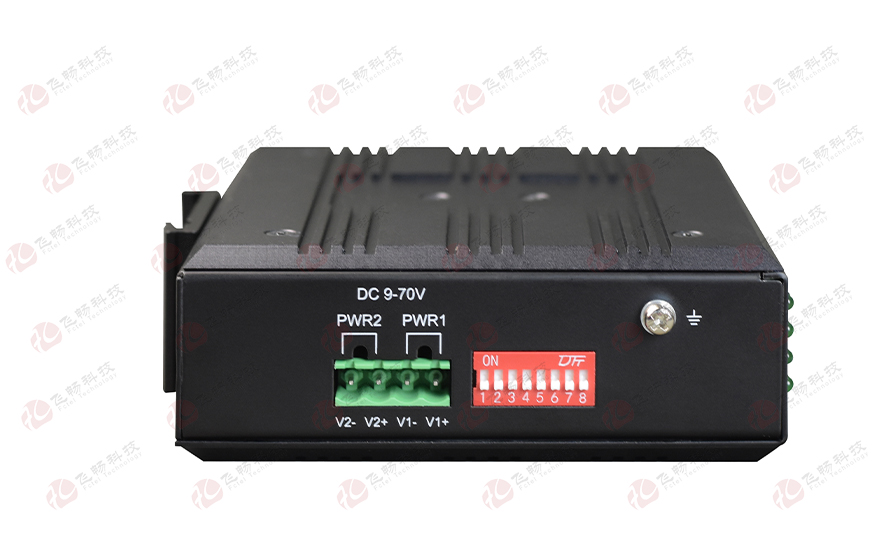

◆ 支持寬范圍9-70V交流與直流電源輸入;
◆ 支持內部隔離，冗余雙電源輸入;電源支持過載保護、防反接保護;
◆ 符合工業四級電磁兼容性要求;超強防雷功能：防雷擊，可抗感應高壓，防浪涌等;
◆ 無風扇高效散熱，降低修復時間;
◆ 陽極氧化鋁合金外殼，IP40防護等級，能夠經受住惡劣環境的考驗;導軌或壁掛式安裝;
◆ 寬溫型：工作溫度-40℃~ +85℃;
◆ 所有型號皆通過100%烤機測試;

技術參數
◆ 串行接口
標準
   EIA/TIA-232 RS-232 (ITU-T V.28)
   EIA/TIA-422 RS-422 (ITU-T V.11)
   EIA/TIA-485 RS-485 (ISO/IEC8284)
   串口界面:
   RS-422: TxD+ TxD- RxD+ RxD-
   RS-485 4 wires: TxD+ TxD- RxD+ RxD-          RS-485 2 wires: A(對應TX+) B(對應TX-) GND
 RS-232: RXD TXD GND
◆ USB2.0 接口
標準: USB2.0
全速:Full-speed（500Kbps～12Mbps）
物理接口：USB TYPE C 母頭
◆ 環境指標
工作溫度：-40℃—+85℃
儲存溫度：-40℃—+85℃
工作濕度：0%—95%（無凝結）
MTBF：   ＞100000小時
產品型號 FCC-D8U
產品功能描述 工業軌式 帶USB上聯口的8路RS485集線器
業務端口描述 8路RS485通道，1路上聯RS232/422/485（可選）接口，1路USB2.0接口
電源 冗余雙電源輸入DC9-48V 功耗<5W或USB 接口供電
過載保護：支持；反接保護：支持；冗余保護：支持
接入端子：4芯5.08mm間距插入式端子
產品尺寸 外殼：IP40防護等級，鋁合金材質
尺寸：133mm(長) x 120mm(寬) x 40.0mm(高)
裝方式：導軌安裝、壁掛式安裝
重量 0.45Kg/臺

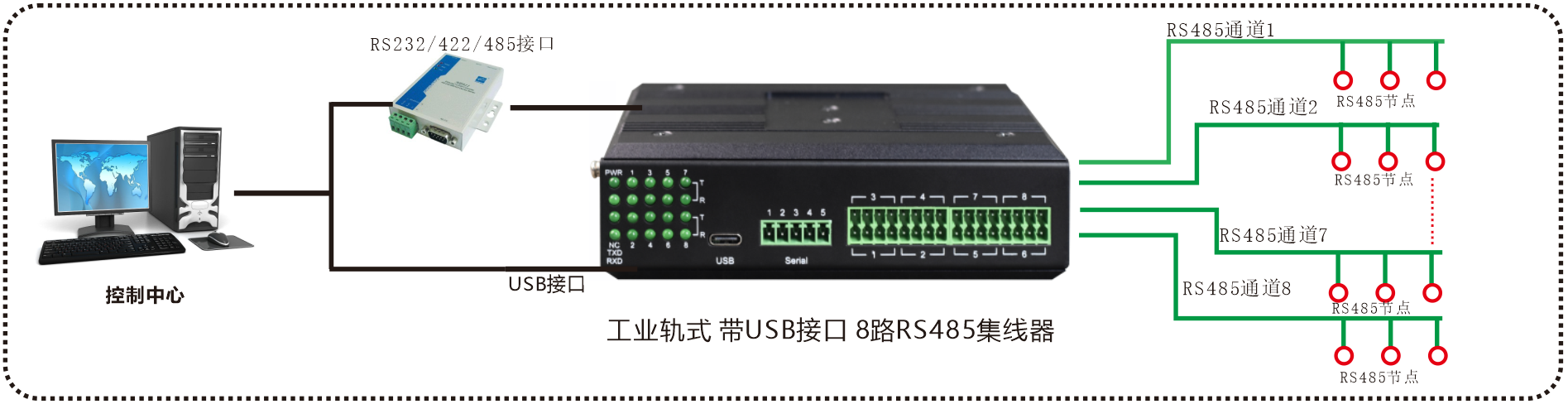

應用方案
