桌面型RS232/422/485光貓

型號：FCP-DRQ次留言

描述：1路RS232/422/485光貓，同時提供RS232/422/485三個串口界面，方便現場開通業務，通信速率最高可達921.6KBPS

產品描述
    本系列設備采用大規模FPGA設計，1路串口，同時支持RS-232/422/485 三種業務接口的光纖MODEM。該設備是連接遠程終端單元(RTU)到主機(HOST)或分布式數據采集系統(SCADA)控制器的最佳選擇，具有很高的性能價格比。使用普通的多模光纖，有效通信距離達4KM，使用普通的單模光纖，有效通信距離可達0-120KM，串行口的通信速率可達921.6KBPS。
    由于采用了光纖作為傳輸介質，可以完全避免惡劣環境下雷電、浪涌、電磁干擾等對通信設備的威脅，同時省去了原來使用銅線時的雷電浪涌保護設備投資。
功能特點
◆ 1路串口，同時提供RS232/422/485三種串口界面，方便現場開通業務;
◆ 可以自動檢測、控制RS-485數據流 不必要用握手信號來控制數據流向;
◆ 具備自動偵測串口信號波特率的能力;
◆ 自動檢測設備收無光時是對端設備斷電，或是光纖斷線，并在LED上指示;
◆ 機架式設備網管接口采用SNMP;
◆ 串行數通道可以傳輸異步從300-921.6Kbps波特率自適應的串口數據;
◆ 串行口接口防雷達到IEC61000-4-5 (10/700μS) 差模:6KV 阻抗(2Ω)；共模:6KV，阻抗(2Ω) 標準;
◆ 可以組成E1串口轉換器(A)－－-E1光纖Modem(B)－－-光纖串口 Modem(C)的拓?fù)浣Y(jié)構

技術參數
◆    光纖部分
   多模光纖:
   50/125um 或 62.5/125um，
   最大傳輸距離 5Km@ 62.5/125um單模光纖，衰減(3dbm/km )
   波長：                820nm
   發射功率：        -12dBm (Min) ~ -9dBm (Max)
   接收靈敏度：    -28dBm (Min)
   鏈路預算：        16dBm
   單模光纖:
   8/125um， 9/125um，
   最大傳輸距離 40Km(實際如需更大距離需定制)
   傳輸距離：        40KM@9/125um 單模光纖，衰減(0.35dbm/km )
   波長：                1310nm
   發射功率：        -9dBm (Min) ~-8dBm (Max)
   接收靈敏度：    -27dBm (Min)
   鏈路預算：        18dBm
◆    串行接口
   標準
   EIA/TIA-232 RS-232 (ITU-T V.28)
   EIA/TIA-422 RS-422 (ITU-T V.11)
   EIA/TIA-485 RS-485 (ISO/IEC8284)

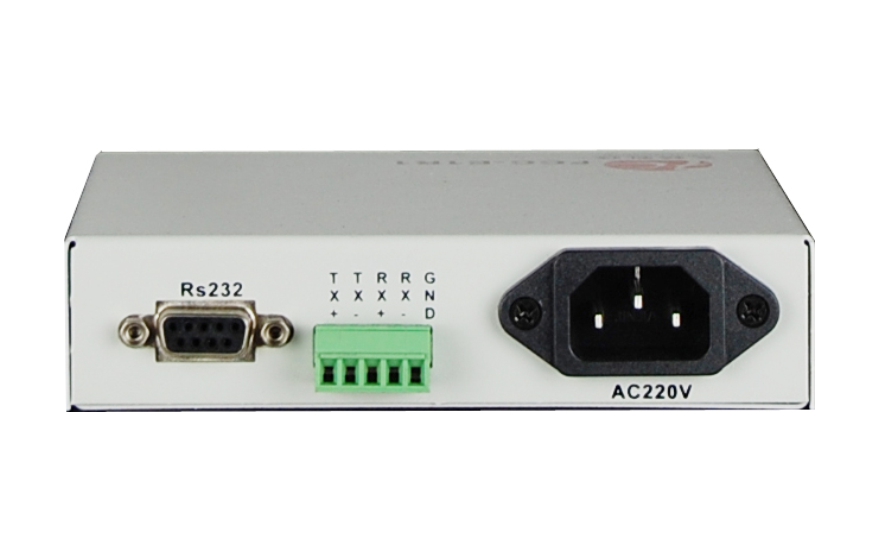

   串口界面:
   RS-422: TxD+ TxD- RxD+ RxD- Signal Ground
   RS-485 4 wires: TxD+ TxD- RxD+ RxD- Signal Ground
   RS-485 2 wires: Data+(對應TX+) Data-（對應TX-） Signal Ground
   RS-232: RXD TXD Signal Ground
◆    電源需求
   系統電源：          AC180V ~ 260V；DC –48V；DC +24V
   功   耗：               ≤3W
◆    尺寸大小
   桌面型：             136（寬）X131（深）X31（高）mm
◆    工作環境
   工作溫度：          -10℃ ~50℃
   工作濕度：          5% ~ 95% (無凝露)
   存儲溫度：          -40 ℃~ 80℃
   存儲濕度：          5%~ 95% (無凝露)

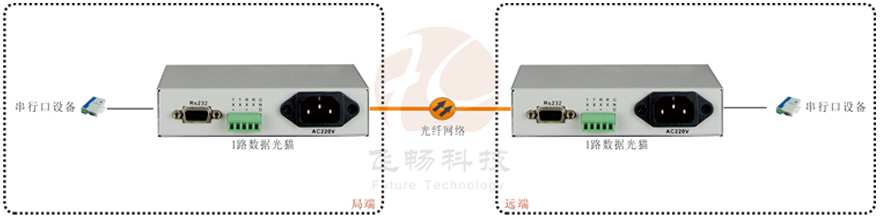

應用方案

 桌面型RS232/422/485光貓
