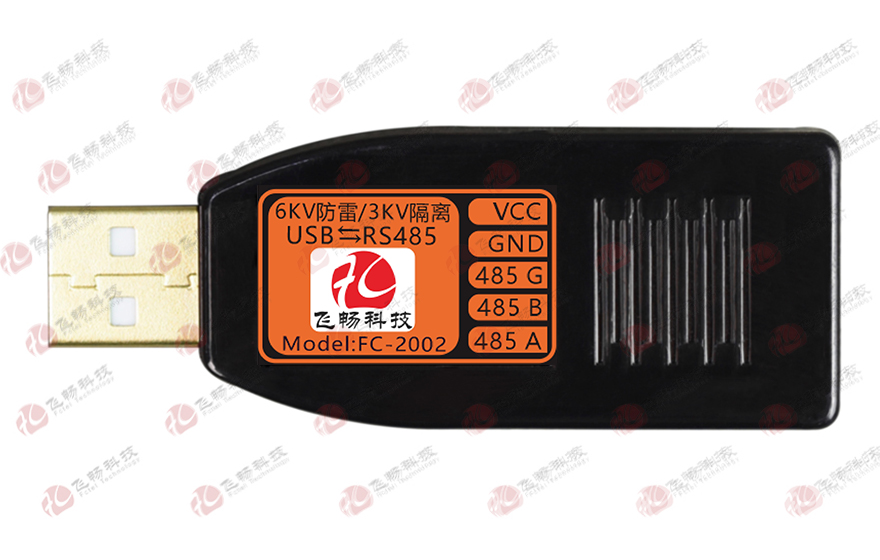

工業級 3KV隔離/6KV防雷型 USB轉RS485轉換器

型號：串口轉換器FC-2002次留言

描述：工業級工作溫度(-40到+85度)；串口3KV隔離(接入AC~380V不燒USB口)/6KV三級防雷防護(10/700us電流波內阻40Ω)；金色USB內置TVS防護(±15kV-空氣和±8kV-接觸)；帶1路隔離5V電源輸出(2W)；

產品描述
       本產品FC-2002基本功能為USB轉1路3KV隔離/6KV雷擊防護RS485，該產品的工作電源由USB端口供給，無需外接電源，采用特有的無延時自動收發轉換技術，即插即用適合所有軟件，并且具有收發使能控制，在不發送數據的待機狀態時輸出為高阻態，支持多點通信。
有別于市售的其它同類廉價產品， 本產品優勢：
◆ 工業級工作溫度(-40到+85度)；
◆ 串口3KV隔離(接入AC~380V不燒USB口)/6KV三級防雷防護(10/700us電流波內阻40Ω)；
◆ 金色USB內置TVS防護(±15kV-空氣和±8kV-接觸)；
◆ 帶1路隔離5V電源輸出(2W)；
◆ 獨具3個LED燈，電源:紅燈，串口接收:橙燈，串口發送:綠燈；

功能特點
◆  全速 USB 設備接口，兼容 USB v2.0。
◆  仿真標準串口，用于升級原串口外圍設備，或者通過USB增加額外串口。
◆  計算機端 Windows 操作系統下的串口應用程序完全兼容，無需修改。
◆  硬件全內置收發緩沖區，自帶10Mbps高速隔離芯片，支持通訊波特率 50bps～2Mbps
◆  適用于操作系統：Win98/2K/XP、WIN10/WIN11系統32/64位、Linux、MAC OS-9/X、安卓。
◆  通信線選截面積為0.5mm 以上的銅質屏蔽雙絞線，最大通信距離為3000米(4800bps)、2000米(9600bps)、1000米(115.2Kbps)。
◆  最少組網站點數為 128 個，最多組網站點數由各站點的 RS485 輸入阻抗決定。

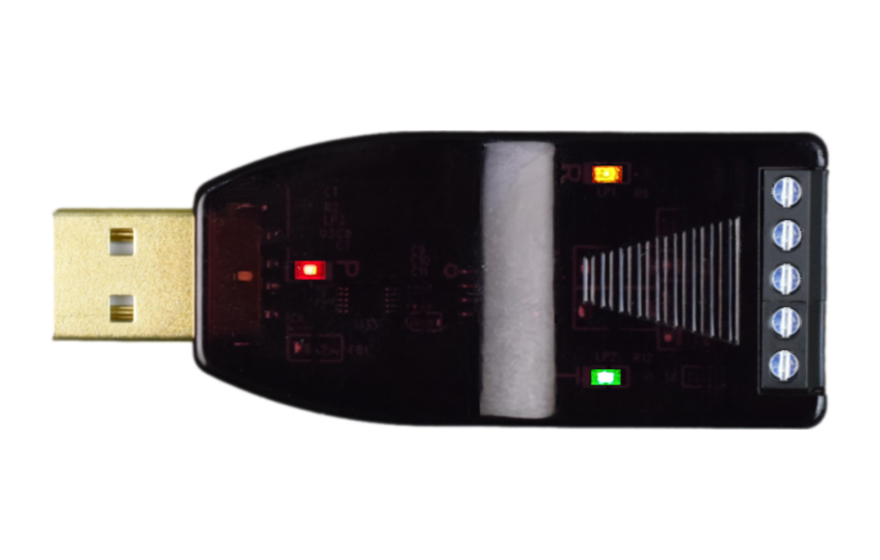

◆  3個LED指示燈：電源：紅燈，串口數據收：橙燈，串口數據發：綠燈，方便監控狀態。
◆  金色USB端口，電源USB 供電，工作電流工作電流<30mA，USB接口防護：靜電保護可達 ±15kV(空氣)和±8kV(接觸)，EFT保護可達40A(5/50ns)，雷擊保護可達5A(8/20us)。
◆  RS485串口帶3KV隔離當長時間接入AC~220V或AC~380V高壓時只燒RS485接口，不燒USB口及相連設備。
◆  RS485接口有三級防雷保護，防雷達到GB/T17626.5(IEC61000-4-5) 短路電流波10/700μs 開路峰值輸出電壓6KV，內阻40Ω 標準;
◆  接口帶3KV隔離5V電源端子輸出(最大功率2W)。
◆  寬溫型：工作溫度-40℃~ +85℃;
◆  所有型號皆通過100%烤機測試;

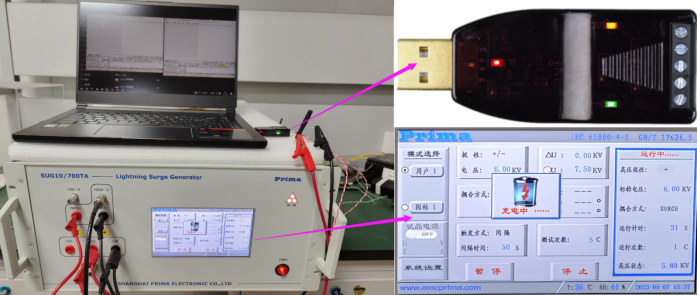

RS485接口可過：短路電流波10/700μs，開路峰值輸出電壓6KV，內阻40Ω的雷擊測試


 +85℃高溫測試：在設置成+85度的老化箱里，轉換器能正常工作，不會丟包及死機


技術參數

◆ 串行接口

標準：EIA/TIA-485 RS-485 (ISO/IEC8284)
串口接口 ：RS-485 （ A+，B-，GND）
物理接口：5芯3.81mm間距螺釘式端子

◆ USB2.0接口

標準： USB2.0
全速：Full-speed（500Kbps～12Mbps）
物理接口：鍍金USB TYPE A 公頭

◆ 環境指標

工作溫度：-40℃—+85℃
儲存溫度：-40℃—+85℃
工作濕度：0%—95%（無凝結）
MTBF：   ＞100000小時

◆ 產品尺寸

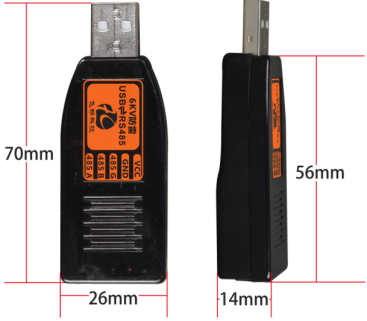

產品尺寸：70mm（長）X 26mm（寬）X 14mm（高）

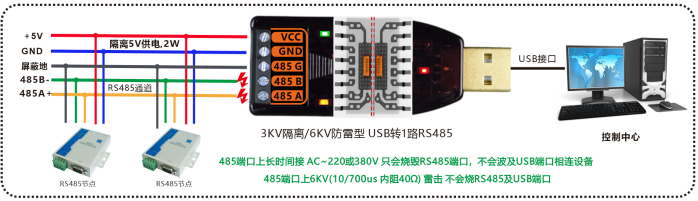

應用方案



市場上常見的USB轉串口芯片主要有4個系列：CP2102、CH340、FT232、PL2303
下面對主要介紹常見的這幾種USB轉串口的功能、特性，并對其輸出波形進行了測試和對比:

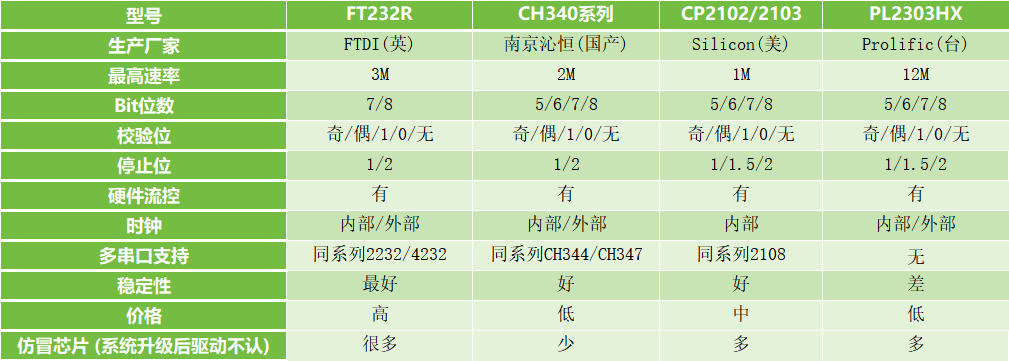

主要功能對比:

USB FTDI


FTDI





產品尺寸
產品視頻
