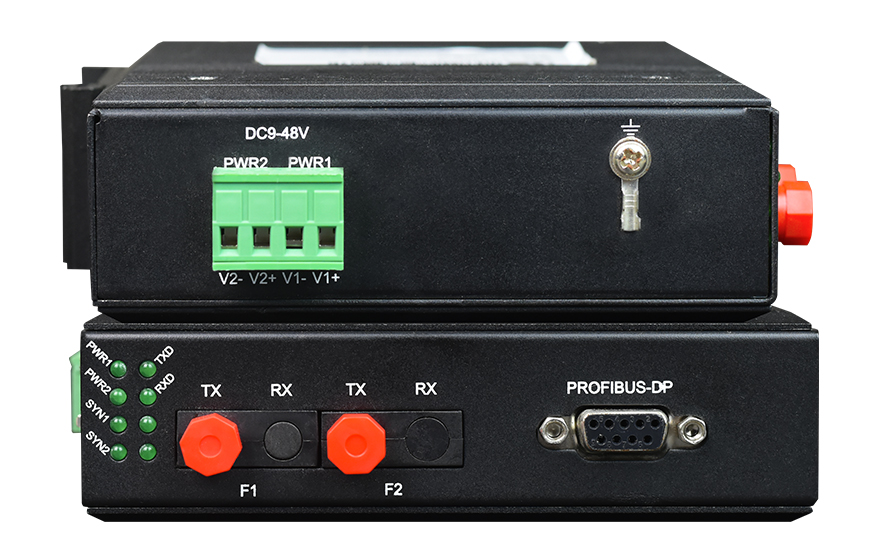

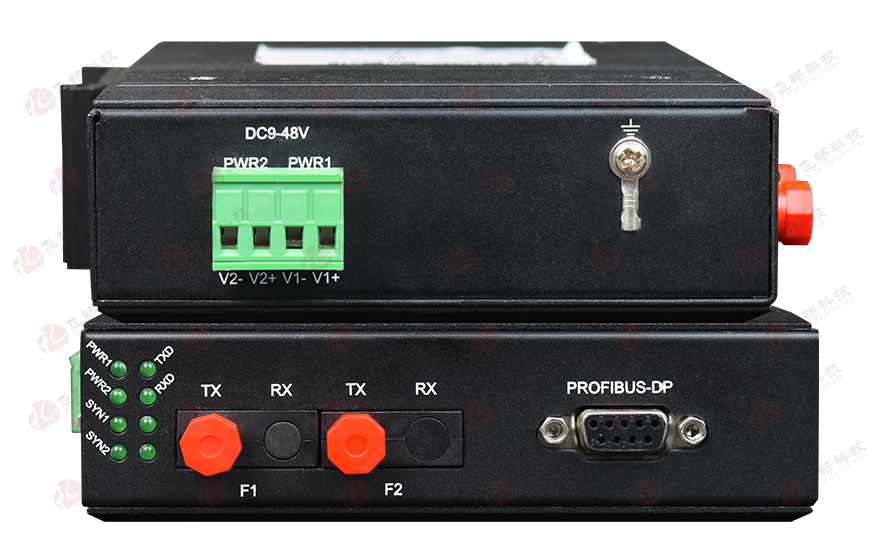

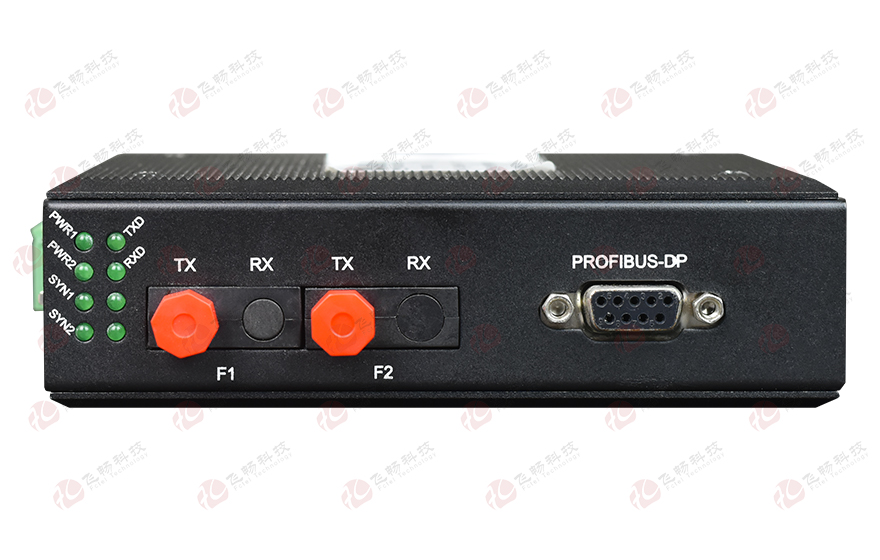

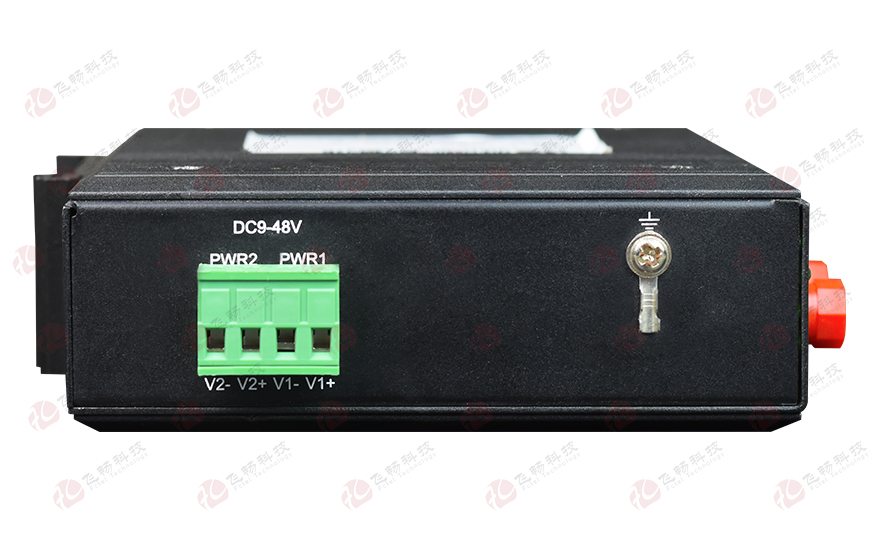

工業軌式 環網型1路Profibus-DP光端機 點對點光貓

型號：FC2P-P1G次留言

描述：本系列設備采用大規模FPGA設計，采用獨創技術，可同時支持 1路Profibus-DP到光纖中繼，通信速率0-12Mpbs；在環網光纖上傳送1路Profibus DP接口；2個光纖接口，1路Profibus DP接口。

產品描述
       本系列設備采用大規模FPGA設計，采用獨創技術，可同時支持 1路Profibus-DP到光纖中繼，通信速率0-12Mpbs。支持多種光纖網絡拓?fù)浣Y(jié)構：點對點通訊、鏈型網絡、星型網絡及冗余環網自愈保護等拓?fù)浣Y(jié)構，并可在此基礎上組網為更復雜的網絡拓?fù)浣Y(jié)構具有環網自愈保護功能; IP40防護等級，波浪紋鋁制加強機殼，35mmDIN導軌安裝，AC & DC（9~55V）寬電源輸入，電源冗余和隔離保護等優點。-40~75℃工作溫度范圍，能夠滿足各種工業現場的要求，提供便捷的光纖通訊解決方案。
功能特點
◆ 該設備配對使用， 本端信號輸入，對端信號輸出；
◆ 提供 1 路 Profibus DP現場總線，通信波特率自適應 9600-12Mbps；
◆ 提供兩光纖條線路，在線路故障時可自動切換，保證通信正常；
◆ 支持多種光纖網絡結構：點對點、星型、鏈型、環網冗余，并可組合為更復雜的網絡拓?fù)浣Y(jié)構支持多種光纖網絡結構：點對點、星型、鏈型、環網冗余，并可組合為更復雜的網絡拓?fù)浣Y(jié)構支持多種光纖網絡結構：點對點、星型、鏈型、環網冗余，并可組合為更復雜的網絡拓?fù)浣Y(jié)構；
◆ 多模光纖/單模光纖可選，多模可傳輸 2KM，單?？蓚鬏?20-120KM，ST/SC/FC 接口可選；
◆ 具有信號故障保護功能；全方位顯示電接口和光纖運行狀態；
◆ Profibus DP接口防雷達到IEC61000-4-5 (8/20μS) 差模:6KV 阻抗(2Ω);共模:6KV，阻抗(2Ω) 標準；
◆ 支持寬范圍9-48V交直流輸入支持內部隔離，冗余雙電源輸入電源支持過載保護、防反接保護；
◆ 符合工業四級電磁兼容性要求；
◆ 超強防雷功能：防雷擊，可抗感應高壓，防浪涌等；
◆ 無風扇高效散熱，降低修復時間；
◆ IP40外殼防護等級，能夠經受住惡劣環境的考驗；
◆ DIN 35mm導軌式或壁掛式安裝；
◆ 寬溫型：工作溫度-40℃~ +85℃；
◆ 所有型號皆通過100%烤機測試，保修期：5年。
技術參數
◆ 光纖部份
光口：2
光纖：單纖雙纖
光纖接口：FC/SC/ST/LC(SFP)
波長：850nm/1310nm多模；1310nm/1550nm單模
無中繼傳輸距離：20~120Km
典型發射功率:
單模1310/1550nm：≥-9dBm
多模850nm：-18dBm
多模1310nm: -25dBm
接受靈敏度范圍：-28dBm~- 40dBm
◆ Profibus DP接口
標準：  支持Profibus DP總線標準
通信速率：9.6kBit/s、19.2 kBit/s、45.45kBit/s、 93.75k kBit/s、187.5kBit/s、500kBit/s、 1.5MBit/s、6MBit/s and 12MBit/s.
物理接口： 9針的D-Sub插孔連接器，管腳定義符合 Profibus DP的協議規范
速率設置：9600-12Mbps/s自動識別
信號延時（電口）：≤11Bit
終端電阻：本機不帶終端電阻請按需要外接
◆ 環境指標
工作溫度：-40℃—+85℃
儲存溫度：-40℃—+85℃
工作濕度：0%—95%（無凝結）
MTBF：   ＞100000小時
應用方案

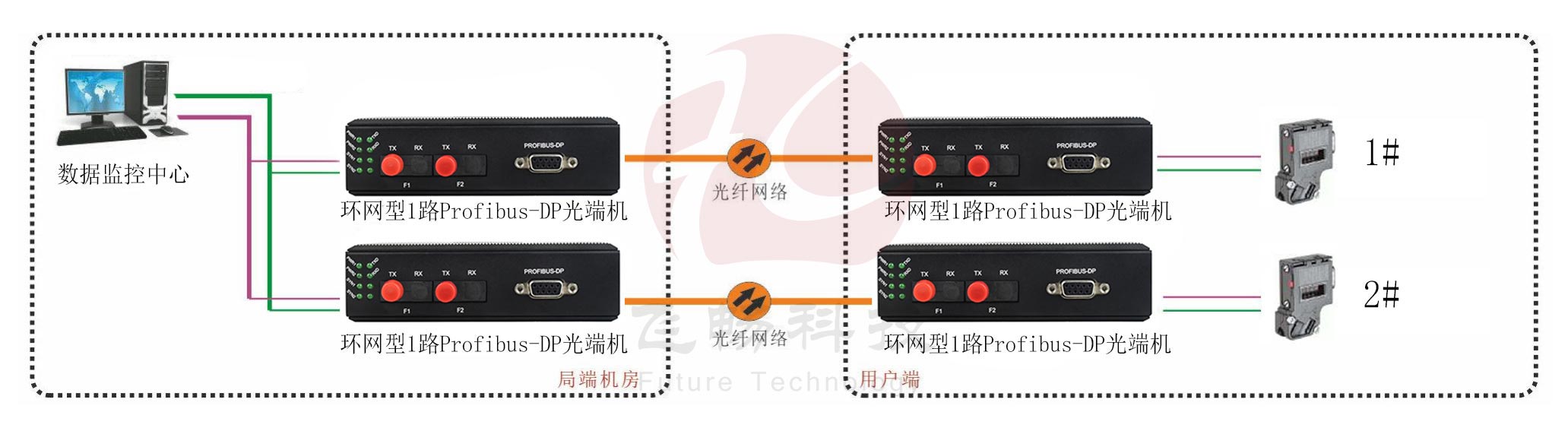

點對點（Point to Point）應用場合：某些單獨分散的總線節點間需要遠距離通訊，或者受干擾嚴重需要電氣隔離；
工業軌式 環網型1路Profibus-DP光端機 點對點光貓 方案圖

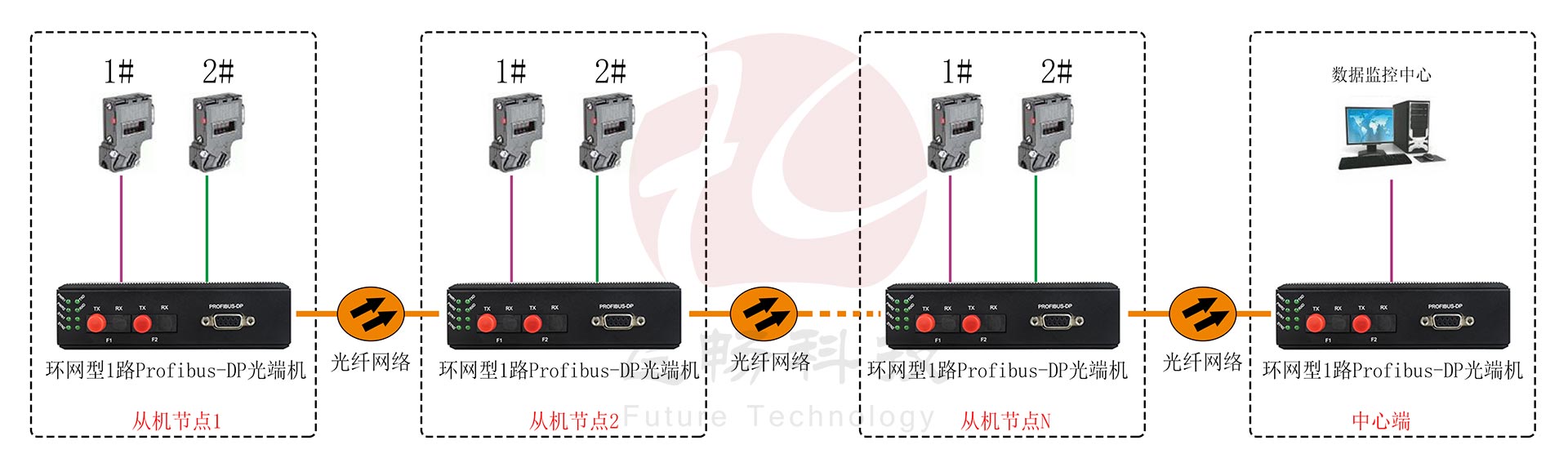

鏈型（Line）應用場合：多個總線節點間需要遠距離通訊，或者多個節點間需要完全的電氣隔離抗干擾；
工業軌式 環網型1路Profibus-DP光端機 點對點光貓 方案圖

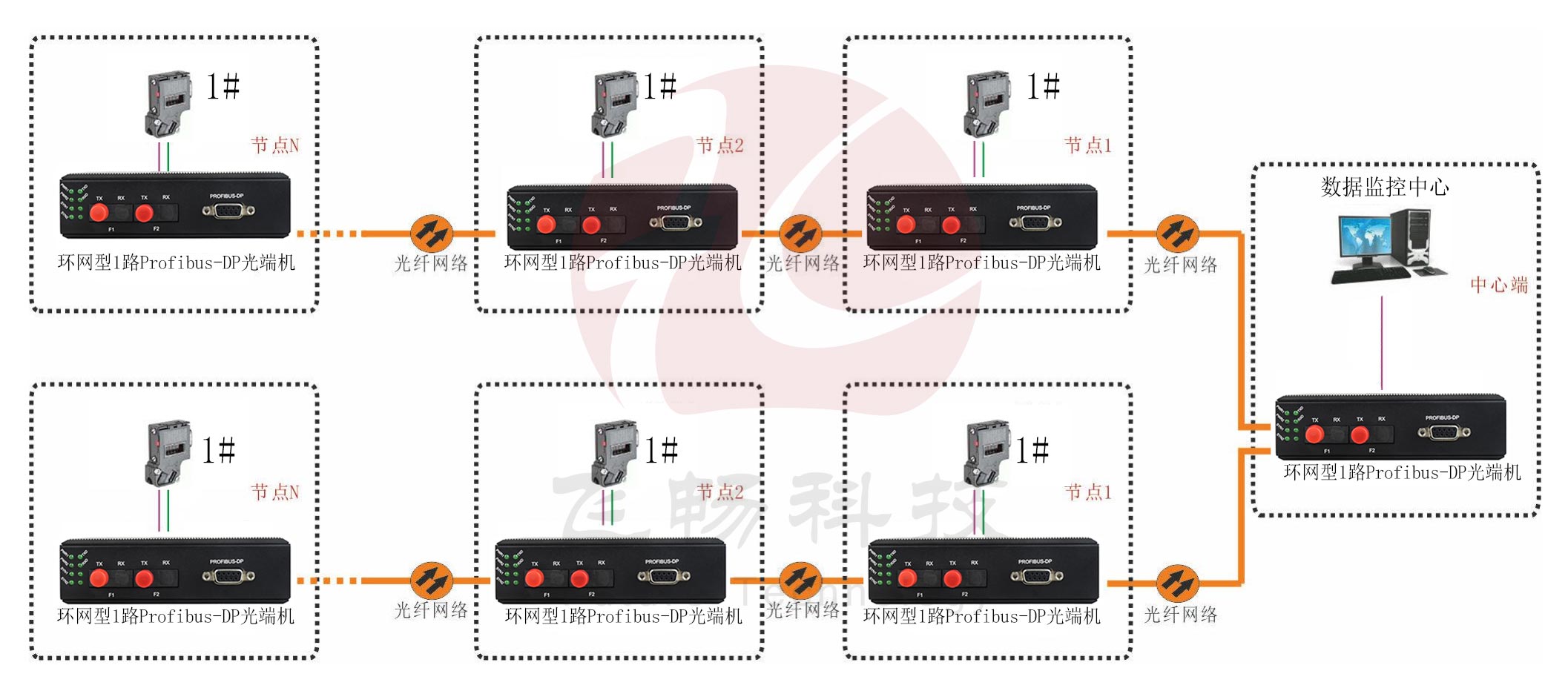

星型（Star）應用場合：多個節點之間需要改變總線鏈型拓?fù)浞绞?，或者多個節點間需要完全的電氣隔離時；
工業軌式 環網型1路Profibus-DP光端機 點對點光貓 方案圖

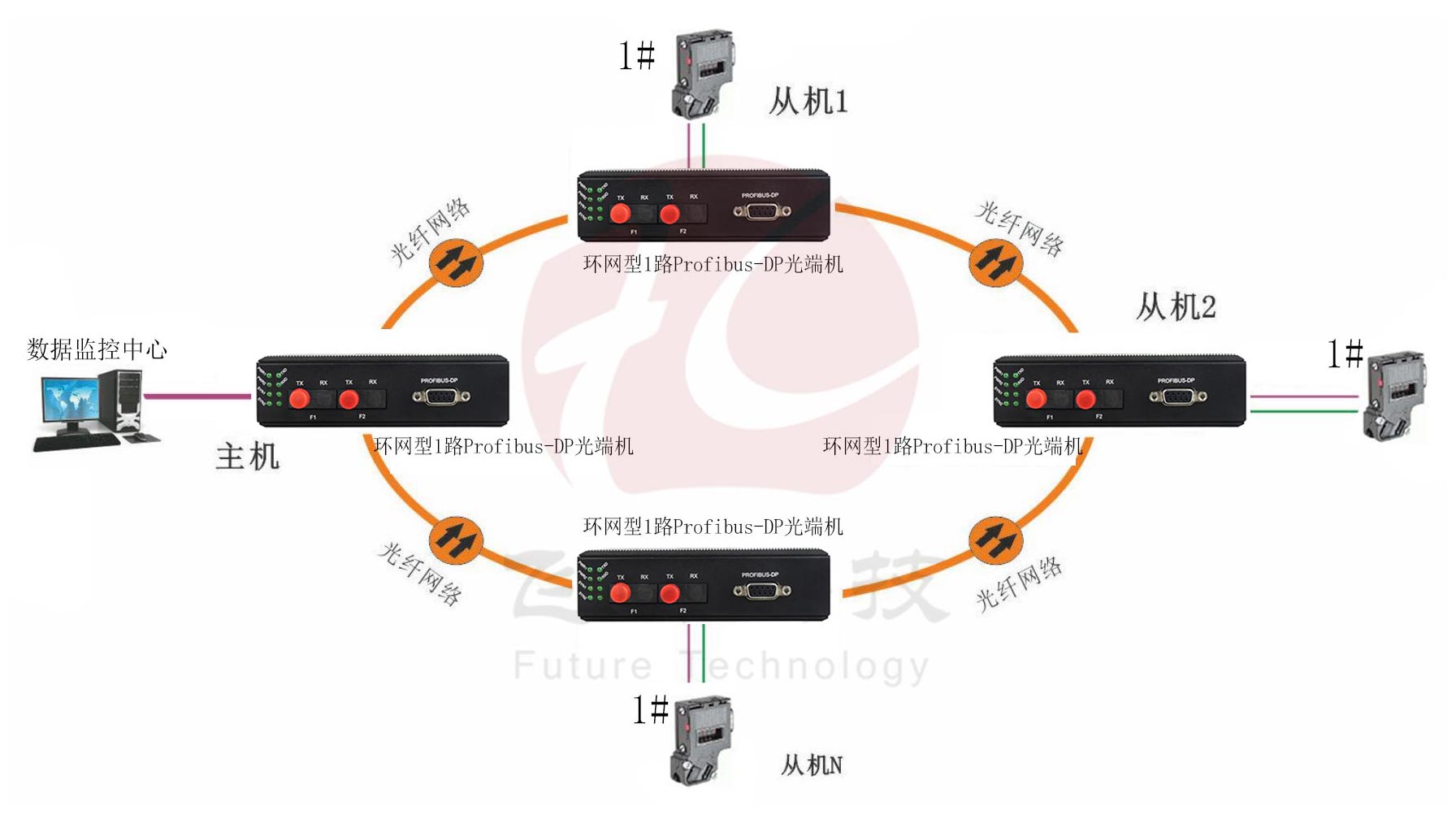

環型（Circle）應用場合：節點間需要提供冗余光纖鏈路保障總線可靠通訊時。
工業軌式 環網型1路Profibus-DP光端機 點對點光貓 方案圖
