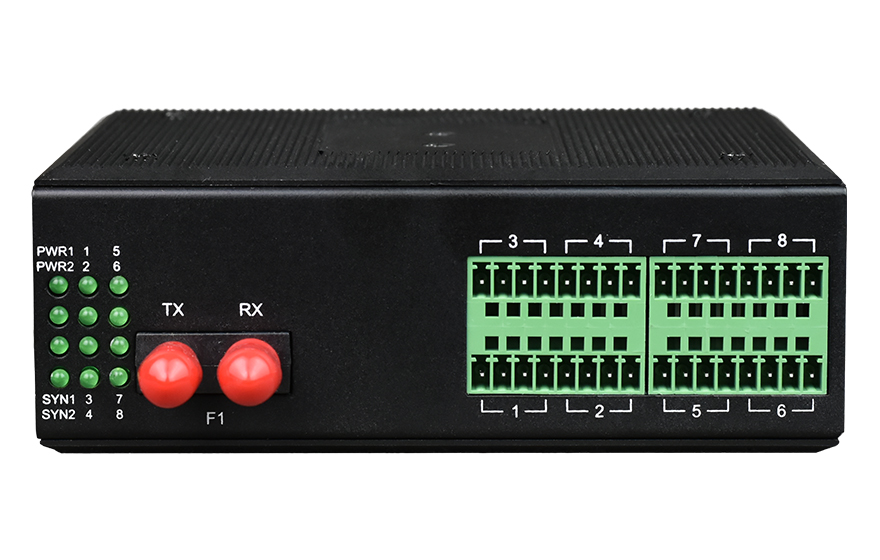

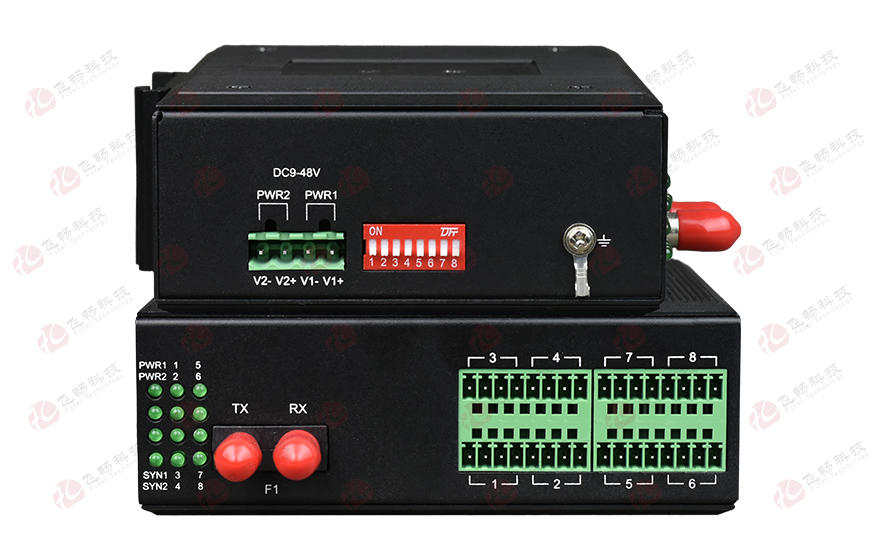

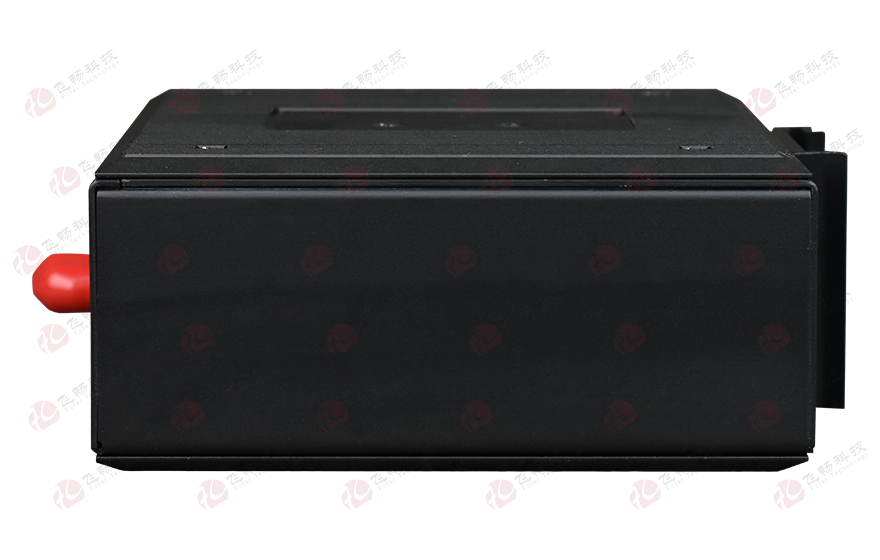

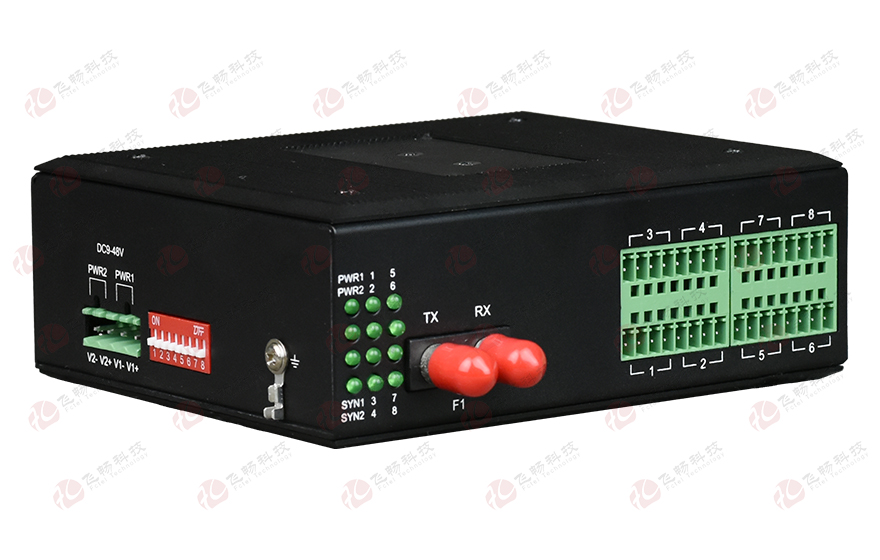

工業軌式 1-16路 4-20MA 模擬量光端機（帶斷纖保持功能）

型號：FCP-A16G次留言

描述：采用大規模FPGA設計，采用獨創技術，可同時支持 1~16通道模擬量信號（電流/電壓）到光纖中繼。該設備采用雙電源供電，高性能FPGA可編程器件無MCU處理，高速轉換。

產品描述
       本系列設備采用大規模FPGA設計，采用獨創技術，可同時支持 1~16 通道模擬量信號（電流/電壓）到光纖中繼。該設備采用雙電源供電，高性能FPGA可編程器件,無MCU處理，高速轉換，采樣頻率可以到20KHZ，12位 AD 轉換芯片，解決了電磁干擾、地環干擾和雷電破壞的難題，大大提高了控制信號可靠性、安全性和保 密性，同時也解決了電纜傳輸距離受限的問題。
功能特點
◆ 該設備配對使用， 本端信號輸入，對端信號輸出；
◆ 支持 4~20mA，1-16路電流量；或支持 0~10V/0~5V，1-16 路電壓量；16 路模擬量輸入輸出可任意組合；
◆ 16路模擬量的AD/DA 通道采用FPGA并行讀寫，非MCU順序讀寫模式，每路模擬量時延＜0.1ms;
◆ 每路模擬量通過FPGA讀取高速采樣數據 ，采樣速率為20K 次/秒，遠高于市場同類產品；
◆ 模擬量輸出端帶光纖斷纖或輸入端設備掉電后，模擬量輸出保持最近斷纖前的數值，用DIP開關設置開通，此功能不開通時，斷纖后模擬量為0MA，或0V；
◆ 多模光纖/單模光纖可選，多模可傳輸 2KM，單?？蓚鬏?20KM，ST/SC/FC 接口可選；
◆ 具有信號故障保護功能；全方位顯示電接口和光纖運行狀態
◆ 4-20ma接口防雷達到IEC61000-4-5 (8/20μS) 差模:6KV, 阻抗(2Ω);共模:6KV，阻抗(2Ω) 標準

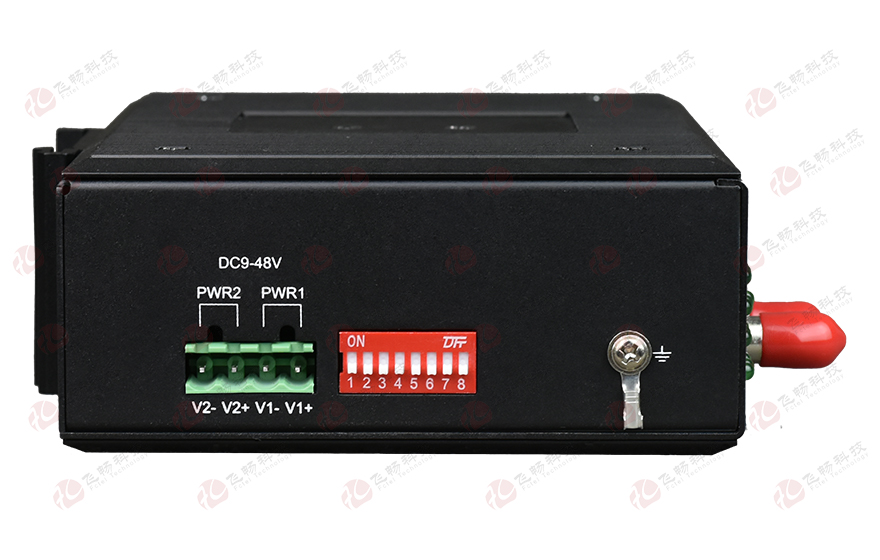

◆ 支持寬范圍交直流輸入,支持內部隔離，冗余雙電源輸入,電源支持過載保護、防反接保護
◆ 符合工業四級電磁兼容性要求；
◆ 超強防雷功能：防雷擊，可抗感應高壓，防浪涌等；
◆ 無風扇高效散熱，降低修復時間；
◆ IP40外殼防護等級，能夠經受住惡劣環境的考驗；

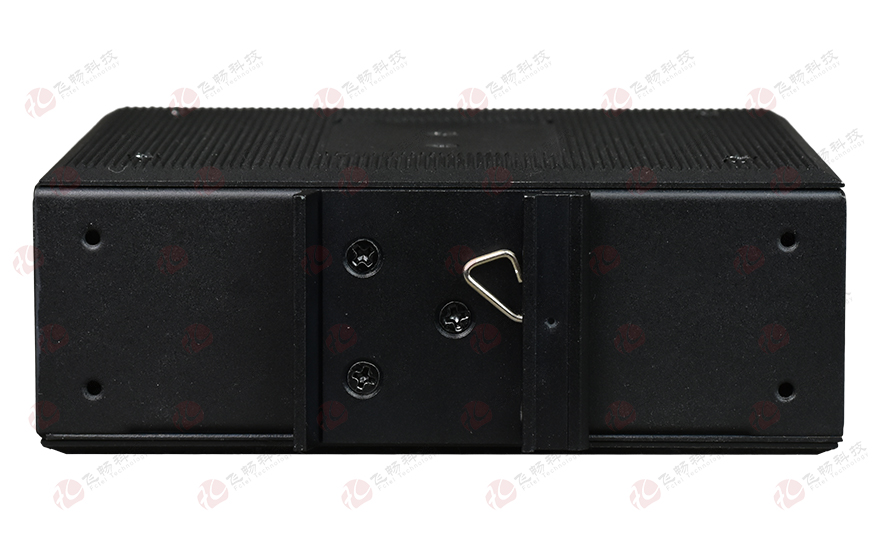

◆ 導軌或壁掛式安裝；
◆ 寬溫型：工作溫度-40℃~ +85℃；
◆ 所有型號皆通過100%烤機測試，保修期：5年。
技術參數
◆ 光纖部份：
光口：1
光纖：?jiǎn)卫w雙纖
光纖接口：FC/SC/ST/LC(SFP)
波長：850nm/1310nm多模；1310nm/1550nm單模
無中繼傳輸距離：20~120Km
典型發射功率:
單模1310/1550nm：≥-9dBm
多模850nm：-18dBm
多模1310nm: -25dBm
接受靈敏度范圍：-28dBm~- 40dBm
◆ 電流模擬量：
輸入輸出范圍： 0~20mA(包含 4~20mA)
分辨率： 12位
采樣速率： 20K 次/秒
時間延遲： <0.1ms
最大負載能力： 600Ω
輸入電阻： 125Ω
精度： 0.4%(常溫)
◆ 電壓模擬量：
輸入輸出范圍： 0~10V(包含 0~5V)
分辨率： 12位
采樣速率： 20K 次/秒
時間延遲： <1ms
最大負載能力： 600Ω
輸入電阻： 100ΚΩ
精度： 0.4%(常溫))
◆ 環境指標：
工作溫度：-40℃—+85℃
儲存溫度：-40℃—+85℃
工作濕度：0%—95%（無凝結）
MTBF：   ＞100000小時

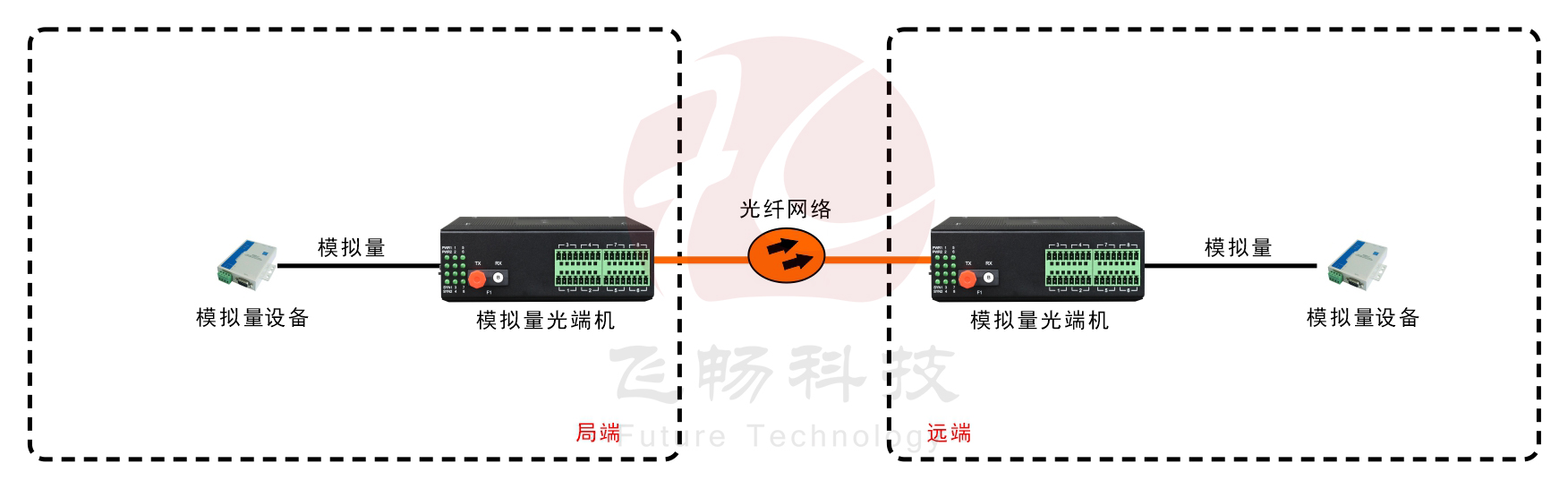

應用方案
工業軌式 1-16路 4-20MA 模擬量光端機
