光纖收發器指示燈介紹

瀏覽次數：發布時間：2020-05-29

       光纖收發器有6個LED指示燈，它們顯示了收發器的工作狀態，根據LED所示，就能判斷出收發器是否工作正常和可能有什么問題，從而能幫助找出故障。它們的作用分別如下所述：

       FX 100：燈亮表示光纖傳輸速率為100Mbps；

       TX 100：燈亮表示雙絞線傳輸速率為100Mbps ；

       FX Link/Act：燈長亮表示光纖鏈路連接正確；燈閃亮表示光纖中有數據在傳輸 ；

       TX Link/Act：燈長亮表示雙絞線鏈路連接確；燈閃亮表示雙絞線中有數據在傳輸 ；

       FDX：燈亮表示光纖以全雙工方式傳輸數據 ；燈不亮表示雙絞線傳輸速率為10Mbps ；

       PWR：燈亮表示DC5V電源工作正常。

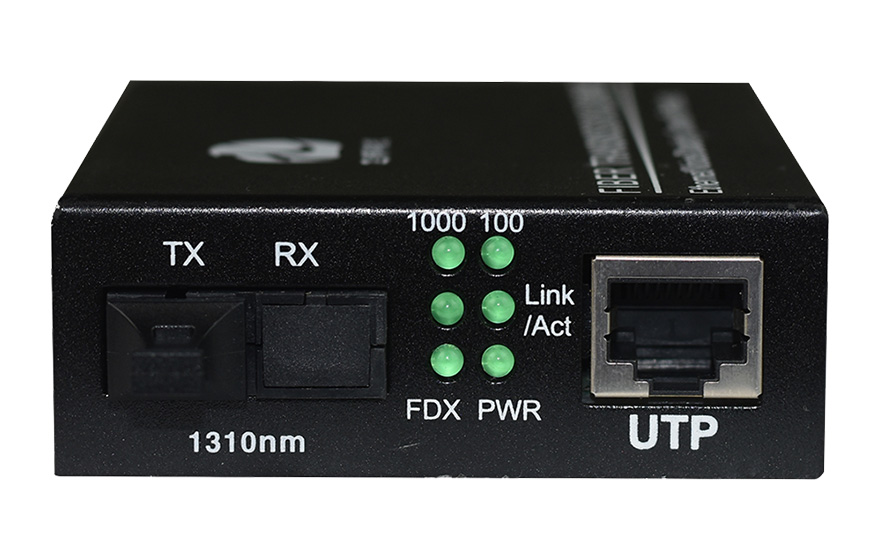

光纖收發器指示燈
       光纖收發器指示燈說明的故障診斷幫助：

       a、如光纖收發器的光口(FX)指示燈不亮，請確定光纖鏈路是否交叉鏈接?光纖跳線一頭是平行方式連接;另一頭是交叉方式連接。

       b、如A收發器的光口(FX)指示燈亮、B收發器的光口(FX)指示燈不亮，則故障在A收發器端：一種可能是：A收發器(TX)光發送口已壞，因?yàn)锽收發器的光口(RX)接收不到光信號;另一種可能是：A收發器(TX)光發送口的這條光纖鏈路有問題(光纜或光線跳線可能斷了)。

       c、雙絞線(TP)指示燈不亮，請確定雙絞線連線是否有錯或連接有誤?請用通斷測試儀檢測(不過有些收發器的雙絞線指示燈須等光纖鏈路接通后才亮)。

       好了，以上內容就是飛暢科技關于光纖收發器指示燈的相關詳細介紹，希望能對你有所幫助！飛暢科技，專業做光端機、光纖收發器、工業交換機、協議轉換器的廠家，自主研發品牌，歡迎前來了解、交流。咨詢熱線：0571-8700-7140，400-0505-571。
