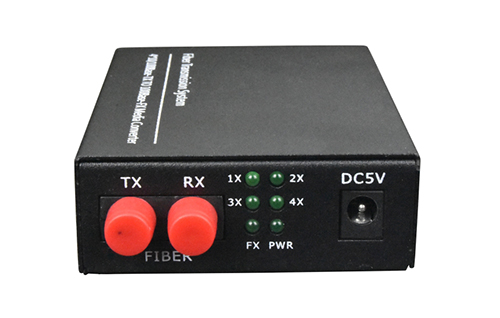

光纖收發器六個指示燈分別代表的含義及作用是什么？

瀏覽次數：發布時間：2019-08-29

       對光纖收發器這塊了解的朋友應該知道，光纖收發器有6個LED指示燈，它們分別顯示了收發器的工作狀態，根據LED所示，我們就能判斷出收發器是否工作正常和可能有什么問題，從而能幫助找出故障。那么，光纖收發器的六個指示燈分別代表什么意思，有哪些作用？接下來我們就跟隨飛暢科技的小編一起來看看吧！
光纖收發器指示燈含義

        光纖收發器六個指示燈的作用：
        1、PWR：燈亮表示DC5V電源工作正常。
        2、FX 100：燈亮表示光纖傳輸速率為100Mbps。
        3、FX Link/Act：燈長亮表示光纖鏈路連接正確；燈閃亮表示光纖中有數據在傳輸。
        4、FDX：燈亮表示光纖以全雙工方式傳輸數據。
        5、TX 100：燈亮表示雙絞線傳輸速率為100Mbps；燈不亮表示雙絞線傳輸速率為10Mbps。
        6、TX Link/Act：燈長亮表示雙絞線鏈路連接確；燈閃亮表示雙絞線中有數據在傳輸。

       光纖收發器六個指示燈說明和指示的功能：
       1、POWER： 亮 表示光纖收發器已經通電。
       2、FX LINK/ACT： 亮 表示光纖連接口已經連接好；閃爍 表示光纖接口有數據接收或發送。
       3、FX100： 亮 表示收發器的光口處于100M狀態 1000M的一樣。
       4、FDX/COL： 亮 表示收發器處于全雙工 工作模式；熄滅 表示收發器處于半雙工 工作模式；閃爍 表示連接有沖突或者有碰撞。
       5、TP LINK/ACT ： 亮 表示光纖收發器上的RJ45接口連接好；閃爍 表示光纖收發器上的RJ45有數據接收或發送。
       6、TP100： 亮 表示雙絞線端口的速度為100M；熄滅 表示雙絞線端口的速度為10M。

       總結：一般情況下，光纖收發器的6個指示燈會全亮，而且FA和TA閃爍頻率相同時可基本表明收發器在正常工作。

       好了，以上就是關于光纖收發器6個指示燈含義及功能的相關介紹，希望能對你有所幫助！飛暢科技20年專業從事光端機、工業交換機、光纖收發器、協議轉換器等工業通信設備的研發、生產和銷售。歡迎前來了解、交流，咨詢熱線：0571-87007140，400-0505-571。
