16E1-4FE 協議轉換器

型號：FCC-E16F4次留言

描述：16路E1轉4路百兆以太網協議轉換器以太可以劃分邏輯隔離以太網封裝采用GFP封裝，支持LCAS和LAPS協議。

產品描述
       16E1/以太網接口轉換器采用反向復用技術，將多條E1電路捆綁起來用于傳輸10/100M的以太網數據，實現了1-16路E1通道至以太網接口之間的相互轉換，實現E1信道與以太網的互連。以太網封裝采用GFP封裝，支持LCAS和LAPS協議。
       本設備支持1至16路E1信道的靈活配置，能自動檢測E1的數量并選擇可用的E1，并且允許E1電路之間存在一定的傳輸時延差。單路線路速率是1984Kbit/s，4路帶寬可達7936Kbit/s，8路帶寬可達15872Kbit/s，16路帶寬可達31744Kbit/s。
       具備完善的告警功能，整機工作穩定可靠，功耗低，集成度高，體積小。還具備網管模塊，支持單機獨立SNMP網管。適用于局域網互連、局端互連、視頻點播、遠程監控、交換機的E1接口插卡等各種領域。
功能特點
◆ 實現以太網數據在1~16條E1電路中的透明傳輸；
◆ 可以選配4個以太網交換電接口，為用戶節省一個以太網交換機；
◆ 以太網接口10M/100M，全/半雙工完全自適應支持VLAN協議；
◆ 每路以太網口支持支持AUTO-MDIX(交叉線和直連線自適應)；
◆ 以太網接口也可選配為光口，實現光以太數據通過E1遠傳輸互連；
◆ 16路E1線路中，任意兩路之間的最大延時差可達220ms；當延時差超過220ms時，將會產生延時差超限告警，同時業務中斷；
◆ 內置動態以太網MAC地址列表(4096個)，具有本地數據幀過濾功能；
◆ E1接口符合ITU-T G.703、G.704和G.823，不支持信令時隙的使用；
◆ 可選本地定時和跟蹤E1 線路定時模式，E1線路定時源可以根據信號質量自動切換。如系統的E1 線路定時源為第一路E1，當?shù)谝宦稥1 出現故障（嚴重告警LOS/AIS/LOF/CRC4 或信號發生環回）且第二路E1 工作正常，系統將自動切換到跟蹤第二路E1；故障消除后，系統又自動恢復為跟蹤第一路E1；
◆ 符合ITU-T 標準協議，GFP-F 封裝建議G.7041，VCAT 虛級聯和LCAS鏈路容量調整方法建議G.7042，Ethernet 到nxE1 映射建議G.7043，Ethernet 至單E1 映射建議G.8040；
◆ 傳輸帶寬增大時，不會損傷以太網數據；傳輸帶寬人為減小時，也可通過網管實現不損傷以太網數據；
◆ 兩端的E1 支路可以不按序號對應連接；
◆ 當某個E1 支路單方向出現故障時，另一方向仍可工作；
◆ E1 信號環回自動檢測及切斷功能：當檢測到某路E1 信號發生環回時，系統將此路E1 切斷；環回解除后，此路E1自動恢復使用；
◆ 完備的告警指示，可選擇顯示本端/遠端告警；
◆ 支持遠端/本端E1 的線路側環回功能，方便對E1 線路進行測試；
◆ 支持本地系統對遠端系統的復位；
◆ 提供命令遠端接口環回功能，便于線路維護；
◆ 提供Console管理接口，便于安裝開通；
◆ 配置網管模塊，支持獨立SNMP網管；
◆ 具備在本端查看顯示遠端設備工作狀態功能；
◆ 多種電源方式可選：AC220V、DC-48V/DC24V等；支持AC+DC;AC+AC;DC+DC等雙電源備份模式。
技術參數
◆ 10/100M以太網接口
   協    議：符合IEEE 802.3，IEEE 802.1Q(VLAN)
   速    率：10/100M自適應，全/半雙工完全自適應
   MAC地址表：可以學習4096個MAC地址
   物理接口：RJ45座 支持Auto-MDIX（交叉/直通線自適應）
◆ E1 接口
   設備接口：設備接口符合G.703建議
   速   率： 2048Kb/s±50ppm
   碼   型： HDB3
   阻   抗： 非平衡式75Ω/平衡式120Ω
   非平衡式配同軸接口適配器，可適配75-2/3同軸電纜
   抖動特性： 滿足G.742、G.823建議
   輸入口允許衰減：0～6dBm
◆ 電氣和機械特性
   系統電源：  AC180V ~ 260V；DC –48V；DC +24V
   功耗：         ≤10W
   外觀結構:    483（寬）X138（深）X44（高）mm19英寸 1U機架式
◆ 環境指標
   工作溫度：-10℃~+60℃(商業級)/-40℃—+85℃(工業級)
   儲存溫度：-40℃—+85℃
   工作濕度：0%—95%（無凝結）
   MTBF：    ＞100000小時

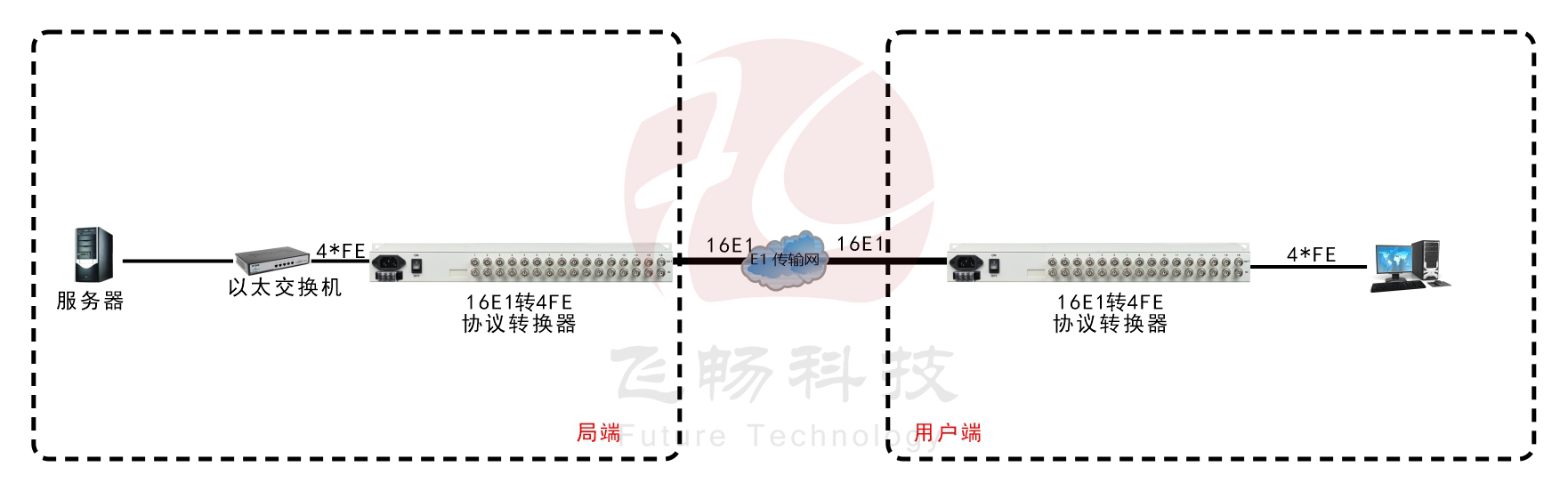

應用方案

16E1-4FE 協議轉換器

產品尺寸
