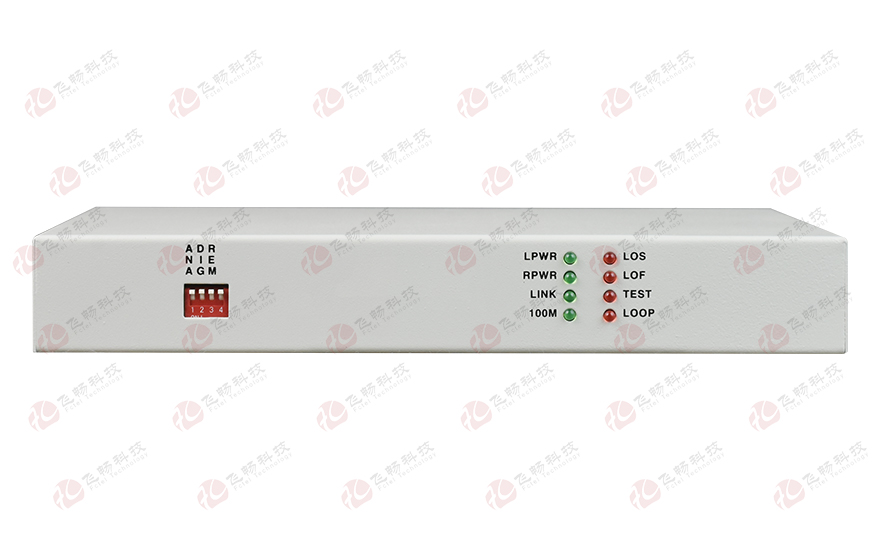

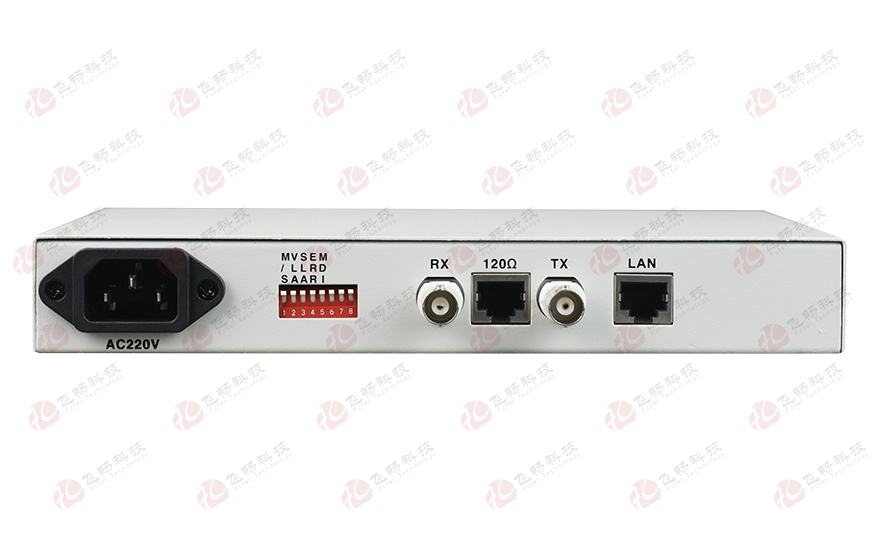

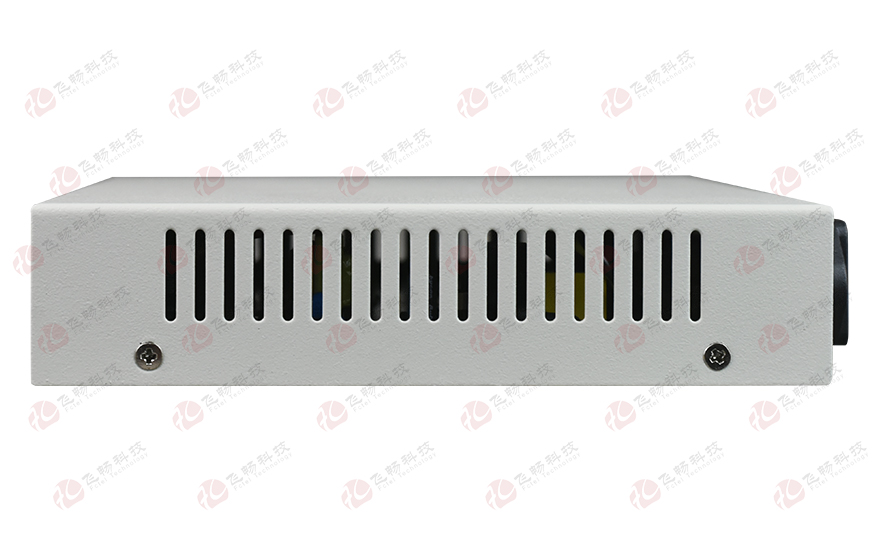

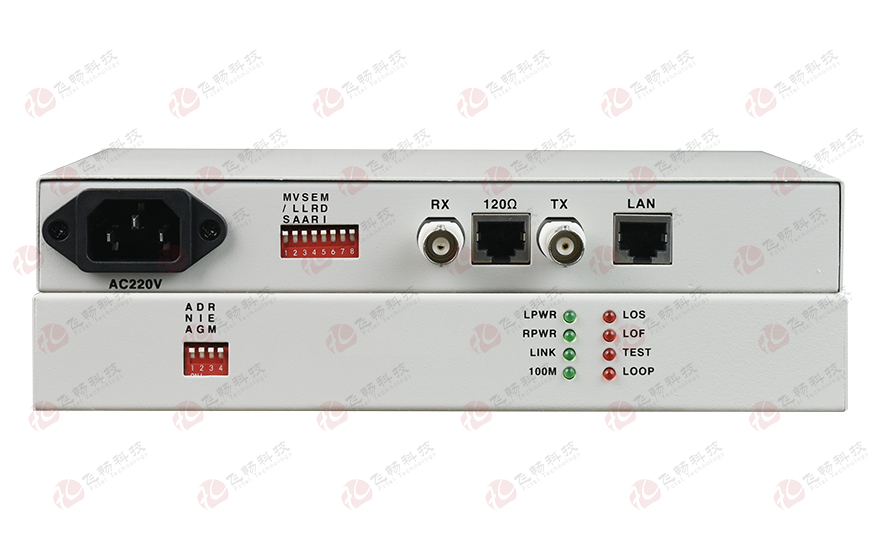

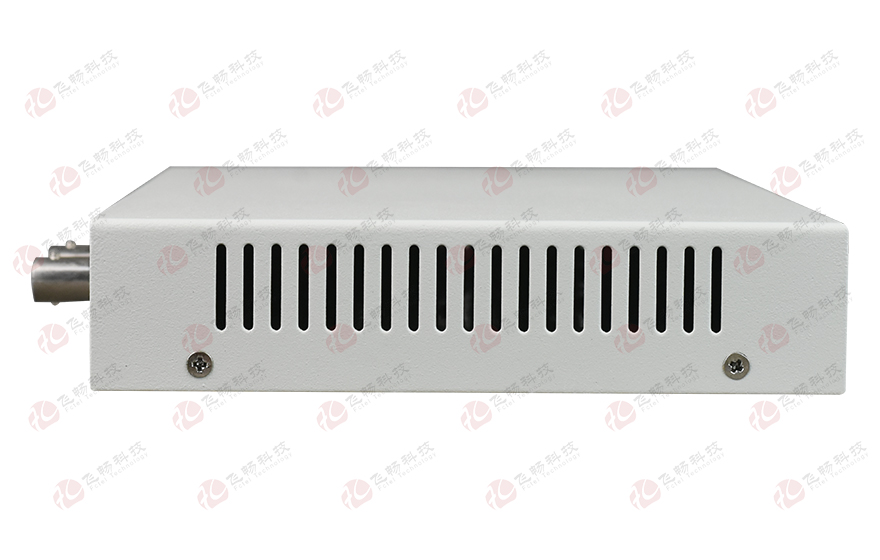

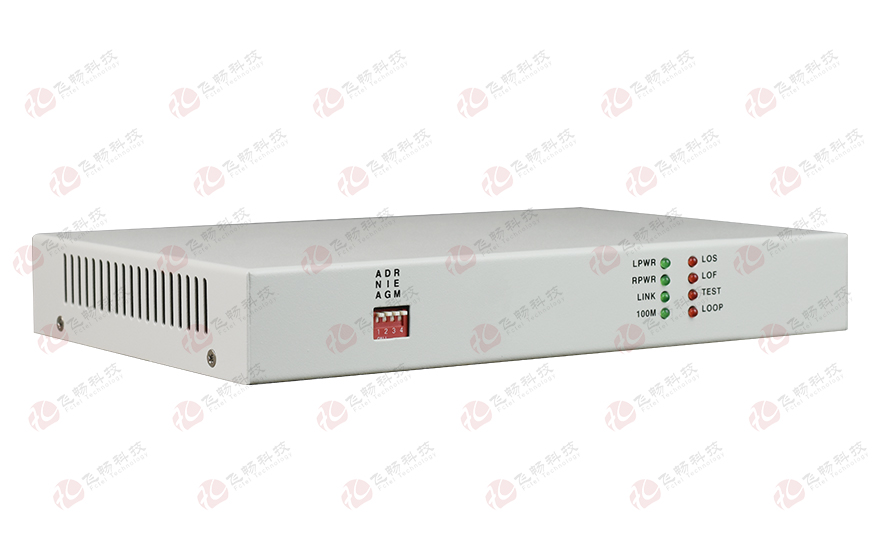

非成幀E1-ETH協議轉換器

型號:FCC-E1F1留言

描述:1路非成幀E1轉1路百兆以太網協議轉換器帶E1 環回檢測功能。

產品描述
       本協議轉換器(接口轉換器)提供1個非成幀2048K E1接口和1個以太網接口,能夠?qū)崿F(xiàn)10/100base-T以太網數據在非成幀E1通道上的傳輸,是一種高性能、自學習式以太網橋。該設備作為以太網的延伸設備,利用現有網絡(PDH/SDH/微波等)所提供的E1通道,以較低的成本實現兩端以太網互聯。設備內置環路測試功能,為工程開通和日常維護提供便利。
       可以提供桌面式/19 英寸  1U 機架式/4U 機框插卡式   三種產品樣式,支持SNMP網管。
功能特點
◆ 設備支持非成幀模式(2048K)設置,應用靈活,并且能管理到遠端設備的狀態 網管數據不占用用戶業務時隙;
◆ 可以檢測到E1有沒有環回,并通過指示燈指示出來 并在環回時不往以太網口發送源MAC地址與目的MAC地址相同的包,防止交換機死機;
◆ 可以區分當E1信號丟失時是遠端設備掉電還是中間傳輸E1斷線;
◆ 有E1故障轉移功能,可以設置E1線路故障時不往以太網接口發LINK信號;
◆ 以太網支持超長包,最大包長度支持到2036字節;
◆ 內置動態以太網MAC地址列表(4096個),具有本地?cái)?shù)據幀過濾功能;
◆ 以太網接口10M/100M,全/半雙工完全自適應支持VLAN協議,以太網口支持AUTO-MDIX(交叉線和直連線自適應);
◆ 內部有以太網數據監控自動復位功能,不會死機;
◆ 提供2種時鐘方式:E1主時鐘,E1線路從時鐘;
◆ 可以在本端強制讓對端設備的速率跟隨本端(非成幀時無效);
◆ 提供3種環回功能:E1本端自環(ANA)以太網本端自環(DIG),命令對端以太網自環(REM);
◆ 同時支持自適應的120Ω/平衡和75Ω/不平衡兩種阻抗,不用再作設置;
◆ 機架式設備網管接口采用SNMP;
◆ 實現本端設備與對端設備的電壓與溫度的監視,并可設置溫度告警的閥值;
◆ 可以組成以太網E1網橋(A)---E1光纖Modem(B)---以太網光纖Modem(C)的拓?fù)浣Y(jié)構;
◆ 可以組成以太網E1網橋(A)---光以太網E1網橋(B)---以太網光纖收發器(C)的拓?fù)浣Y(jié)構,能在A端管理到B點與C點。
技術參數
◆ 10/100M以太網接口
   協    議:符合IEEE 802.3,IEEE 802.1Q(VLAN)
   速    率:10/100M自適應,全/半雙工完全自適應
   MAC地址表:可以學習4096個MAC地址
   物理接口:RJ45座 支持Auto-MDIX(交叉/直通線自適應)
◆ E1 接口
   設備接口:設備接口符合G.703建議
   速   率: 2048Kb/s±50ppm
   碼   型: HDB3
   阻   抗: 非平衡式75Ω/平衡式120Ω
   非平衡式配同軸接口適配器,可適配75-2/3同軸電纜
   抖動特性: 滿足G.742、G.823建議
   輸入口允許衰減:0~6dBm
◆ 電氣和機械特性
   系統電源:  AC180V ~ 260V;DC –48V;DC +24V
   功耗:         ≤10W
   外觀結構:    216(寬)X140(深)X31(高)mm迷你型
◆ 環境指標
   工作溫度:-10℃~+60℃(商業級)/-40℃—+85℃(工業級)
   儲存溫度:-40℃—+85℃
   工作濕度:0%—95%(無凝結)
   MTBF:    >100000小時

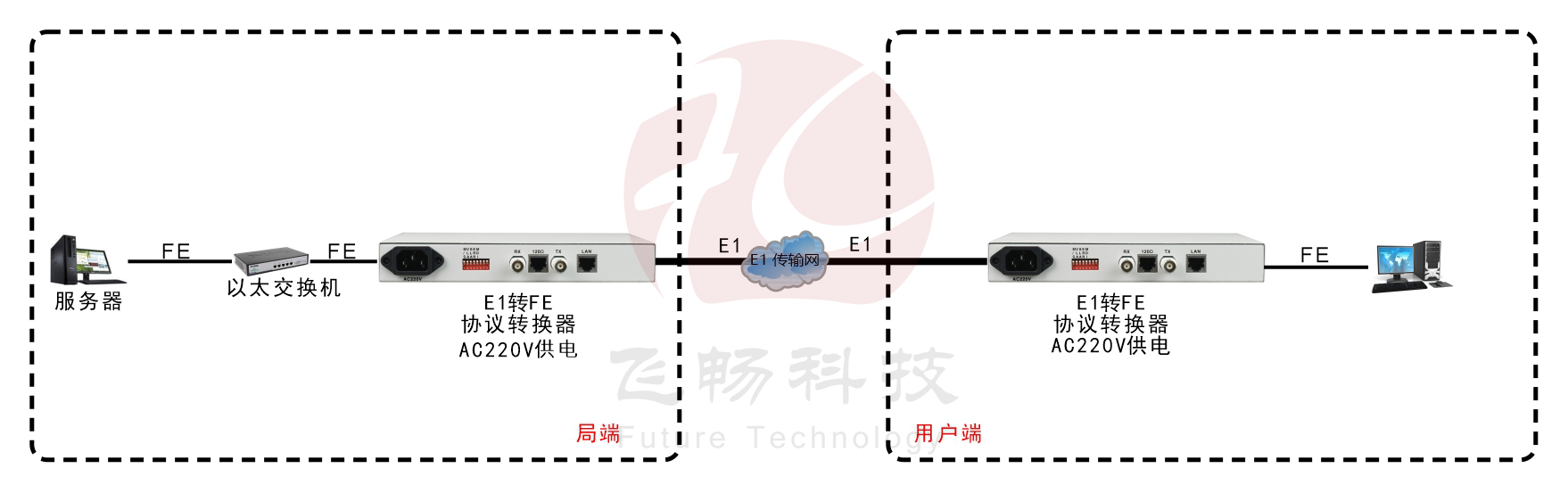

應用方案

非成幀E1-ETH協議轉換器

產品尺寸
